Самодельные зарядные устройства
|
|
| | Сб, 14.04.2012, 10:55 | Сообщение # 71
|
MAESTRO ^ Активность: 5564

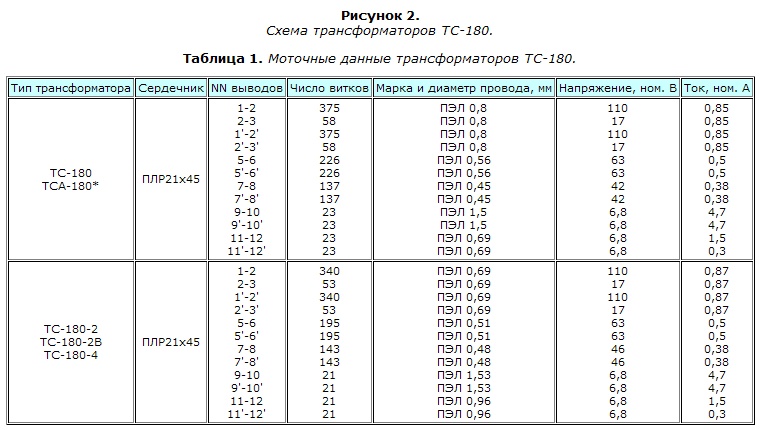

| Для заряда автоаккумулятора требуется до 10А. Поэтому мотать таким-же проводом, как и накальная в ТС-180 (1,5-2мм). В том трансформаторе две обмотки по 6,3В 5А соединены в паралель, можно их перепаять на последовательное соединение + 30 витков того-же провода. Ток несколько уменьшится, зато меньше придётся доматывать.
R6-R7 по 4 ватта.
|
|
| | Сб, 14.04.2012, 15:31 | Сообщение # 72
|
make Пользователи Активность: 4
| если нет в наличии 4 ватных, можно ли использовать 2 резистора 2 -х ватных 100 Омных, только подлюченных паралельно?
|
|
| | Сб, 14.04.2012, 18:17 | Сообщение # 73
|
феска Друзья Активность: 3627
| При паралельном включение сопротивление уменьшается пропорциональносамому меньшему тоеть чтоб получить 100 ом из 2 ватных нужно 4 - два последовательно и два в паралель.
|
|
| | Сб, 21.04.2012, 04:46 | Сообщение # 74
|
сссс Пользователи Активность: 2
| Здравствуйте.
ЗУ http://elwo.ru/publ/impulsnoe_zarjadnoe_ustrojstvo/1-1-0-482 . При сборке не запускался генератор, пока положительную обкладку С1 непереключил с 3,4,5 вывода микросхемы на 6,9,10 и вывод переменного резистора (правый по схеме) не перенес с 6,9,10 вывода микросхемы на 8 вывод.
|
|
| | Вт, 01.05.2012, 20:12 | Сообщение # 75
|
hawei Пользователи Активность: 9
| Здравствуйте уважаемые. У меня такой вопрос. Достался мне бесплатно неисправный зарядник Рассвет-2. Разобрав его я обнаружил, что трансформатор очень сильно грелся и так сильно, что одна из половинок вторичной обмотки даже расплавилась. Обмотки все(и первичка и вторичка) намотаны алюминевым проводом. По возможности я сосчитал колличество витков обмоток. Короче трансформатор в ремонт. И тут возникает вопрос.
1. трансформатор "О" образный, стержневой конструкции.
2. Обмотки на трансе разделены пополам. Т.е. первичка 220 В разделена пополам (509 вит на одной стороне + 509 вит на другой, диаметр провода 1мм.). Вторичка 92 вит на одной стороне И 92 вит. на другой, диаметр провода 2мм.
По книжке о технической документации этого зарядника, он расчитан на номинальный ток 6,3 А.
А теперь почему я это все пишу и спрашиваю у вас совета. Я скачал программу для расчета сетевых трансформаторов PRTR 1.0. Ввел в нее все данные. Прога мне выдала что 6,3 А только для напряжения 18,5-20 В., а т.к. в схеме зарядника этот трансформатор имеет 2 вторичные обмотки с нулевой точкой, то получается, что трансформатор нужно мотать 37-40В. А с таким напряжением на этом железе (ссылаясь на программу расчета трансформаторов) можно намотать только на ток в 3А. На сайте откуда была взята схема, в самом низу есть такие слова: "В качестве силового трансформатора может быть применен любой мощность 180-250 Вт, выдающий переменное напряжение ~16...22 В и расчитанный на ток 6...10 А.". Или я чего то не понимаю? Люди добрые, помогите кто может советом. Может кто уже перематывал такой трансформатор. Как мне быть?
|
|
| | Вт, 01.05.2012, 20:59 | Сообщение # 76
|
феска Друзья Активность: 3627
| 1мм в первичке это жесть мощьнось с запасом как говорится а сечение железа не знаете неужеле транс не маркерован, да ладно, все что нужно было это смотать вторичку и востановить покрытие изоляция какая лкп или тканевая)) мощьность такого транса явна в районе
|
|
| | Пт, 04.05.2012, 20:57 | Сообщение # 77
|
hawei Пользователи Активность: 9

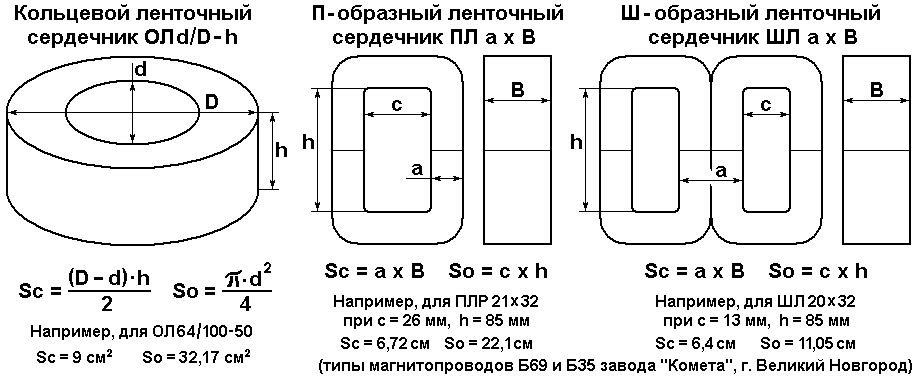

| Сечение железа: a=21мм; b=30мм; c=37мм; h=85мм;
Я хочу перемотать транс медным проводом. Подскажите какого сечения нужно взять для первички и для вторички.Добавлено (04.05.2012, 20:57)
---------------------------------------------
Уважаемый феска, подскажите как можно восстановить лакокрасочное покрытие обмоточного провода?
|
|
| | Пт, 04.05.2012, 21:15 | Сообщение # 78
|
феска Друзья Активность: 3627
| а узнали цены на медь они кусаются это правда на предыдущий пост отвечу так
востанавливать покрытие не так сложно снимаете провод разматываете по длине и в натяжку между 2 трубами и наждачкай проходитесь потом ацетоном а потом красите лаком (это если изоляция лкп)если изоляция бумага или ткань то её счищаете затем обматываете либо бумагой подходит трансформаторная или калька её уже красите эмалью, если не чего нет то можно льняной тканью (простынь) и тоже красите (но только на самом трансе слой за слоем после высыхания слой бумаги или картона и еще слой обмотки и так далее
Прикрепления:
__.doc
(102.5 Kb)
|
|
| | Пт, 04.05.2012, 21:58 | Сообщение # 79
|
hawei Пользователи Активность: 9
| А есть ли какая либо формула пересчета алюминия на медь?
|
|
| | Пт, 04.05.2012, 22:56 | Сообщение # 80
|
феска Друзья Активность: 3627
| hawei, на 0,87 вроде точно не помню умножаешь и получаешю в меди
|
|
