Сб, 18.10.2014, 21:23 | Сообщение # 1

Алекс6594

Пользователи

Активность: 3

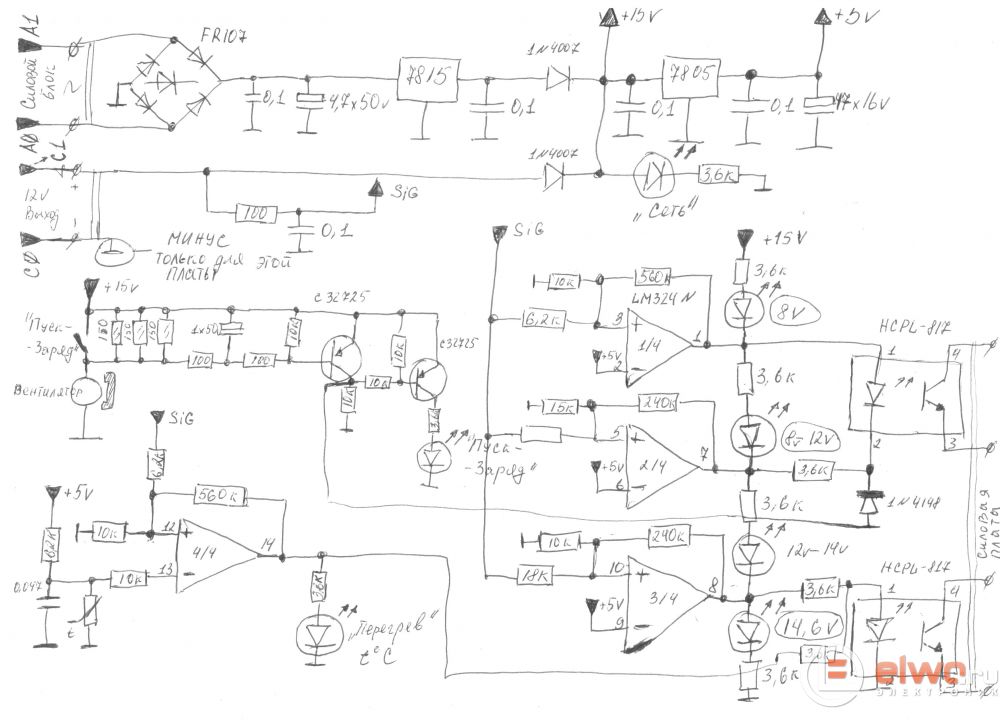

Доброе время суток.Помогите настроить зарядку.Время было сам помогал семья дети подзабыл малость.дает 14.2волта и уходит в защиту.Вопрос поднять на кракодилах до 14.8-15 вольт. Схема прикреплена.Извените рисовали от руки с

Прикрепления: 2874710.jpg (74.3 Kb)

Сб, 18.10.2014, 21:26 | Сообщение # 2

Алекс6594

Пользователи

Активность: 3

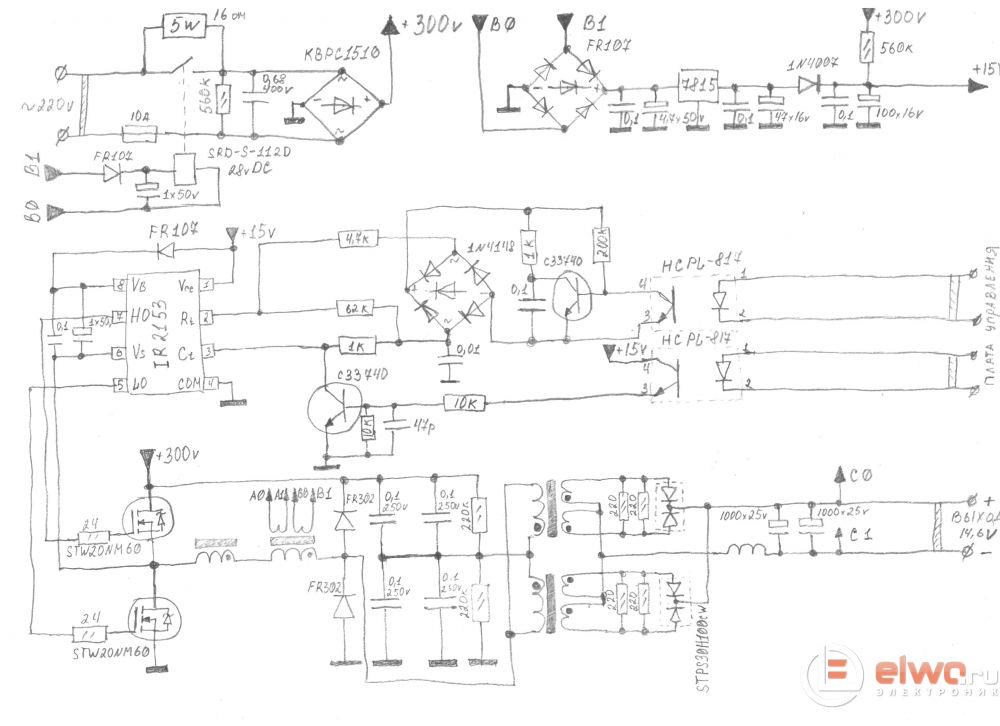

Здесь силовая часть

Прикрепления: 1395722.jpg (68.4 Kb)

Вс, 19.10.2014, 19:07 | Сообщение # 3

-igRoman-

Друзья

Активность: 1198

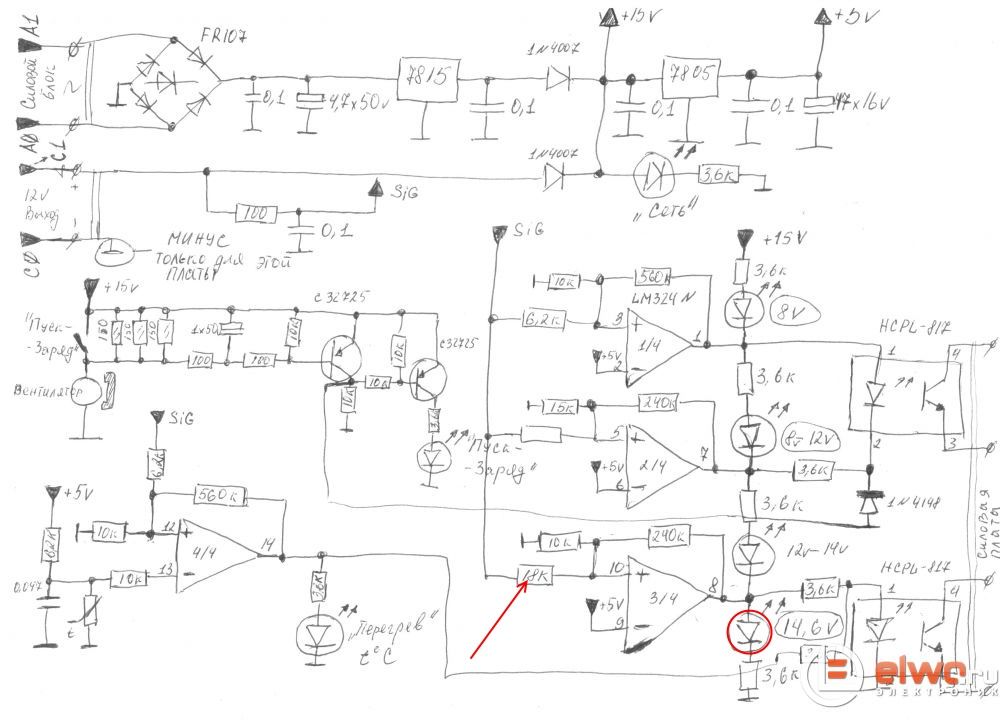

Алекс6594, насколько я понял принцип работы, на оу 324 собраны компараторы, для контроля напряжения. на 3/4 собран окончание зарядки 14,6 вольт, зажигается светодиод и через оптрон блокируется заряд. Повысить напряжение отсечки, нужно увеличить номинал резистора предположительно до 20ком, пробуй

Прикрепления: 3139181.jpg (150.7 Kb)

Пн, 20.10.2014, 20:07 | Сообщение # 4

Алекс6594

Пользователи

Активность: 3

Алекс6594, насколько я понял принцип работы, на оу 324 собраны компараторы, для контроля напряжения. на 3/4 собран окончание зарядки 14,6 вольт, зажигается светодиод и через оптрон блокируется заряд. Повысить напряжение отсечки, нужно увеличить номинал резистора предположительно до 20ком, пробуй
СПАСИБО буду экспериментировать отпишусь

Добавлено (20.10.2014, 00:25)
---------------------------------------------
спасибо не дошло с бодуна что это оптрон

Добавлено (20.10.2014, 20:07)
---------------------------------------------
хотелось бы на выходе поднять напругу с 14.2 до 14.8.Подскажите ПОЖАЛУЙСТА
