Зарядно-пусковое импульс ЗП-21А
|
|
| | Чт, 10.04.2014, 10:21 | Сообщение # 1
|
defaultNick6694 Пользователи Активность: 3

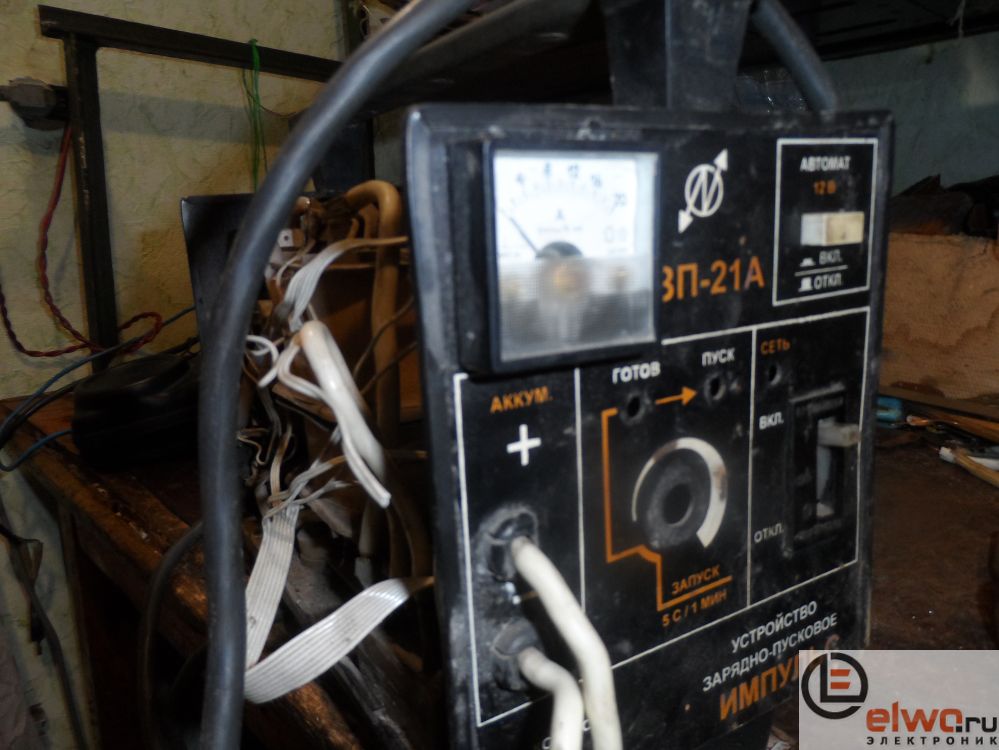

| Выгорела часть платы управления данного девайса, очень нужна схема.
Поделитесь, кто может! Заранее спасибо...
|
|
| | Чт, 10.04.2014, 10:57 | Сообщение # 2
|
MAESTRO ^ Активность: 5564

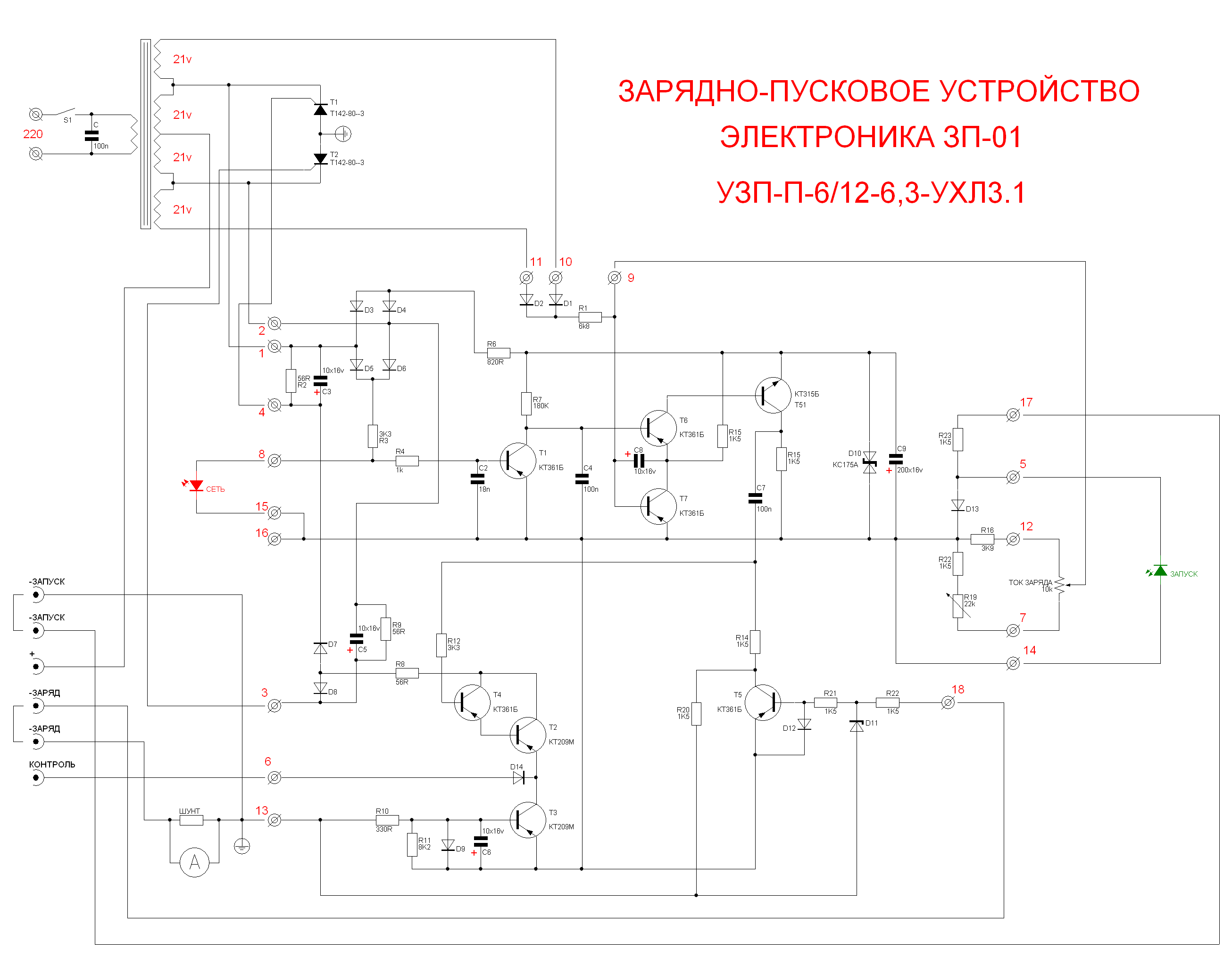

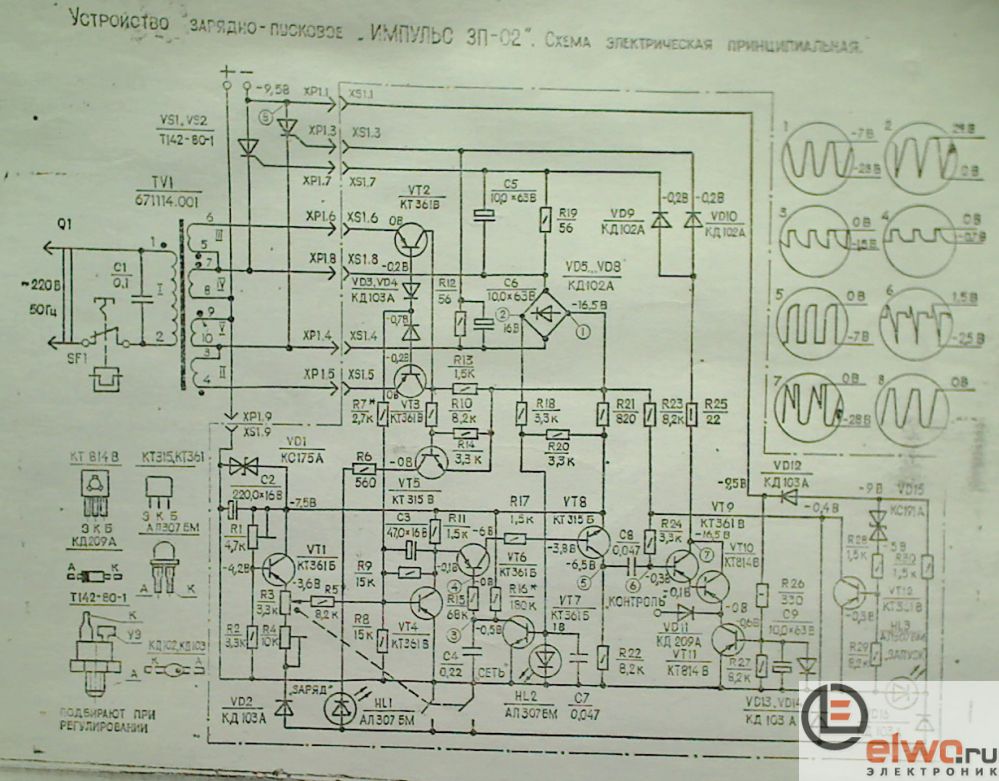

| Есть схема импульс ЗП-01 и ЗП-02, вроде немного похоже...
|
|
| | Чт, 10.04.2014, 11:07 | Сообщение # 3
|
vakula555 Пользователи Активность: 3
| Спасибо, конечно, но похоже только вроде. Мой аппарат имеет 2 микрухи УД708 -одна на плате управления тиристорами, другая на управлении автоматической зарядкой. В Ваших схемах микросхем нет вообще...Да ну поиском в интернете я попользовался изрядно перед тем, как создать тему
|
|
| | Пт, 11.04.2014, 21:21 | Сообщение # 4
|
ATK Пользователи Активность: 36

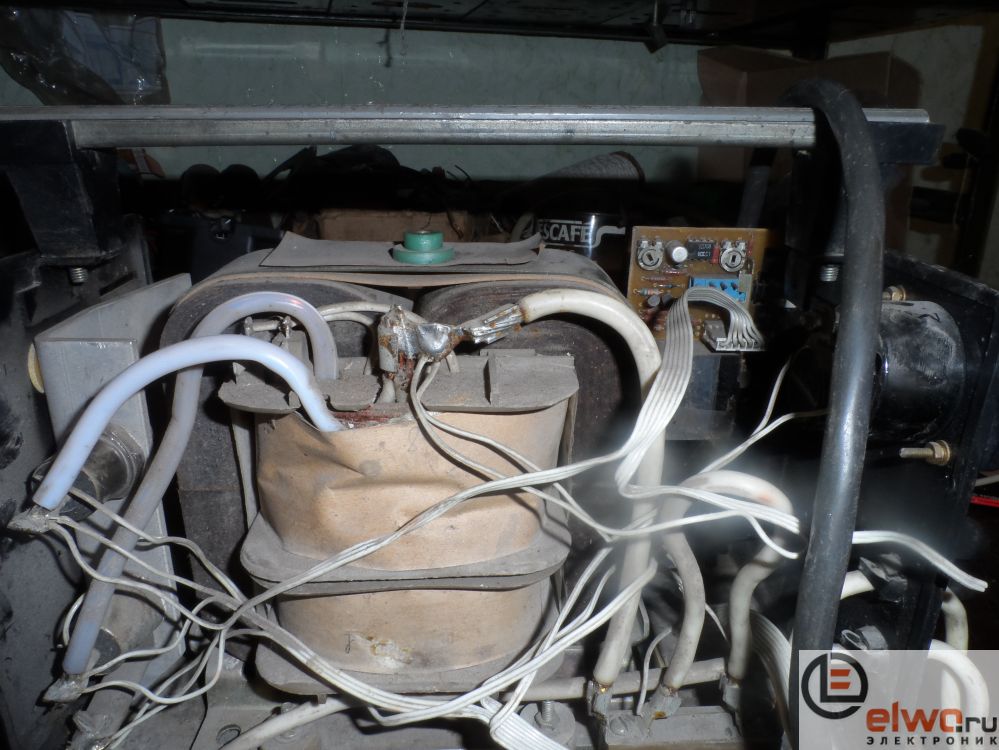

| Знакомый транс!?Был когда-то в ремонте ЗП-01,тоже все выгорело.Не заморачивался,транс перемотал,плату зарядки сделал свою на аналоге кт117 и 2-х ку202,пуск был на 2-х В-25,добавил защиту и блокировку ПУСК-ЗАРЯД-живёт!? Ещё вторичка была намотана 2 по 2,5мм,есть вариант 3 по 1,8мм-здесь,чем намотана вторичная обмотка?;)
|
|
| | Пн, 14.04.2014, 10:58 | Сообщение # 5
|
vakula555 Пользователи Активность: 3
| Транс живой, выгорела плата управления, поэтому на обмотку не обращал внимание. Если можно-свою схему в студию!
|
|
| | Пн, 14.04.2014, 21:12 | Сообщение # 6
|
ATK Пользователи Активность: 36
| Схему брал здесь с форума по зарядным,транс ведь намотан для выпрямителя со средней точкой
|
|
