Усилитель для колонок Амфитон
|
|
| | Пн, 14.01.2013, 07:44 | Сообщение # 31
|
Anco Пользователи Активность: 50
| Цитата (Ксюня) Ну и вопросов накидал
Чем дальше, тем интересней и больше вопросов  Добавлено (14.01.2013, 07:44)
---------------------------------------------
Цитата (Ксюня) Как правило после пасивного регулятора тембра ставиться усилитель на активном елементе для усиления напряжения до необходимого уровня
Т.е. раз усилитель у меня будет на TDA 7294, то мне нужен только пассивный темброблок без предусилителя?
|
|
| | Чт, 17.01.2013, 12:26 | Сообщение # 32
|
TIS Друзья Активность: 562
| В данном случае тда1524,тда7294,блок питания все что вам нужно.Сигнал подавайте прямиком на вход темброблока и наслаждайтесь хорошей музыкой.
|
|
| | Сб, 16.02.2013, 14:36 | Сообщение # 33
|
Anco Пользователи Активность: 50
| Доброго дня!
Наконец то набрал все детали и спаял первую плату усилителя на TDA7294, без темброблока и предусилителя решил подключить к компу, подал питание 12 В от БП компа и подключил к встроенной звуковухе. Работать работает, но хрипит, когда отключаешь от звуковухи не хрипит и вобще шума нет никакого колонки как будто мертвые. Так и должно быть? Я имею ввиду хрипы. Потом когда спаяю темброблок и БП на 24 или 36 В все нормально будет?
|
|
| | Сб, 16.02.2013, 14:51 | Сообщение # 34
|
MAESTRO ^ Активность: 5564
| Питание двухполярное подал? Там в компе по минусовому плечу очень слабый ток - меньше полампера!
|
|
| | Сб, 16.02.2013, 18:17 | Сообщение # 35
|
Anco Пользователи Активность: 50

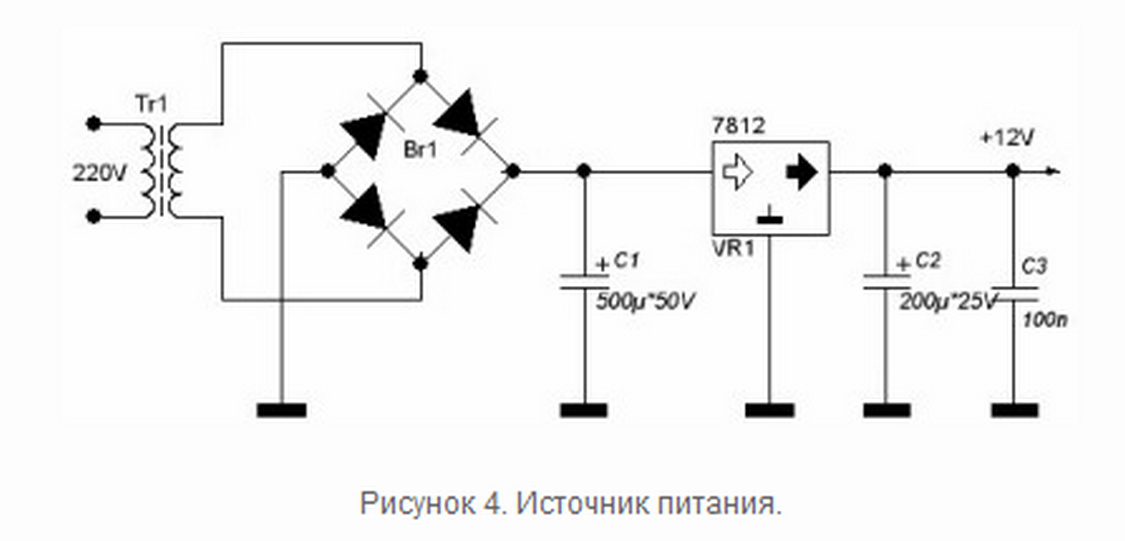

| Цитата (Ксюня) Поставь стабилизатор на 12 вольт,чтото типа 7812
Вот по этой схеме вопрос: на выходе получается 12В, а на входе после трансформатора получается неважно какое напряжение будет? что 18В, что 24В, все равно что ли на выходе будет 12В???Добавлено (16.02.2013, 17:50)
---------------------------------------------
Цитата (MAESTRO) Питание двухполярное подал? Там в компе по минусовому плечу очень слабый ток - меньше полампера!
Что такое двухполярное питание? Я плюс подал на желтый провод блок питания (из описанию по БП это плюс 12В), а черный провод как понимаю минусДобавлено (16.02.2013, 17:53)
---------------------------------------------
Мне говорили уже что на схеме есть плюс. есть минус и земля которая подключается к средней точке трансформатор, это я понял. Но когда к БП компа подключал, я подключил как описано выше, так где там минус или земля я не знал (сейчас схему смотрю черный провод это земля, а где там минус вобще фиг знает, короче дело в питании? Добавлено (16.02.2013, 17:56)
---------------------------------------------
Нашел где там минус (на главном разьеме), сейчас перепаяю, посмотрим Добавлено (16.02.2013, 18:17)
---------------------------------------------
Цитата (MAESTRO) Питание двухполярное подал? Там в компе по минусовому плечу очень слабый ток - меньше полампера!
Спасибо что спросил, подключил минус к минусу, а землю к земле, обалденно заиграло
|
|
| | Сб, 16.02.2013, 18:59 | Сообщение # 36
|
MAESTRO ^ Активность: 5564
| Ну вот видишь. А когда запитаешь нормальным напряжением будет ещё лучше!
|
|
| | Вт, 19.02.2013, 05:38 | Сообщение # 37
|
Anco Пользователи Активность: 50
| При покупке резисторов меня спрашивали какая нужна мощность? В схеме про это ничего не было, поэтому мне дали маломощные и все нормально заработало. А все таки как определить с какой мощностью резисторы нужны для той или иной схемы? Добавлено (19.02.2013, 05:38)
---------------------------------------------
По трансформатору тоже спрашивали какая нужна мощность. Читал в статье что для данного усилителя нужен трансформатор на 250Вт, пока пару магазинов обошел и не нашел такие.
|
|
| | Вт, 19.02.2013, 07:55 | Сообщение # 38
|
радиолюбитель Друзья Активность: 625
| Anco, Я так понимаю вы собираете стерео усилитель на 7294
По идеи в идеале их мощность не превышает 40 ватт в канал, так что с запасом 150 ваттный трансформатор пойдёт! Питание на 4-х омную нагрузку не должно превышать 20-21 вольт переменки(то есть две обмотки по 20 вольт ), на 8 омную нагрузку 24-27 вольт, но 27 не советую, после выпрямитель и фильтрующего конденсатора будет высоковато для ТДА!
А по резисторам на схеме обычно обозначают мощность резистора используемого в той или инной цепи! В данной схеме достаточно 0,125!
Вот так обозначается мощность рез на схеме
поправил радиолюбитель - Вт, 19.02.2013, 07:58 |
|
| | Вт, 19.02.2013, 08:11 | Сообщение # 39
|
TIS Друзья Активность: 562
| Действительно,250 ватт это перебор.В схеме тда 7294 используются маломощные резисторы так что оставь все как есть.
|
|
| | Вт, 19.02.2013, 10:14 | Сообщение # 40
|
Anco Пользователи Активность: 50
| Товарищи, посоветуйте схему ЦАП с оптическим входом. Акустику изначально делал для просмотра фильмов со встроеного медиаплеера, но реальность оказалась горька ))) подключил акустика к SCART, а он аналоговый и через него можно смотреть только эфирные каналы. А что бы получить звук с цифры нужно подключать либо к HDMI, либо к оптическому выходу. Вот здесь нашел что-то http://www.vegalab.ru/content/view/84/55/, схемы во вложении. Что нить путнее с этого получиться?
Добавлено (19.02.2013, 10:14)
---------------------------------------------
Цитата (TIS) Действительно,250 ватт это перебор.В схеме тда 7294 используются маломощные резисторы так что оставь все как есть.
Все таки как определить по схеме с какой мощностью должен быть трансформатор? Суммировать мощность всех деталей? Или взять мощность выходного сигнала с коэффициентом увеличения 1,5? Можно не объяснять если нет времени, а дать ссылку, разберусь.
поправил Anco - Вт, 19.02.2013, 10:17 |
|
