УНЧ на TDA 7560a
|
|
| | Ср, 14.11.2012, 00:26 | Сообщение # 1
|
sfat Пользователи Активность: 5

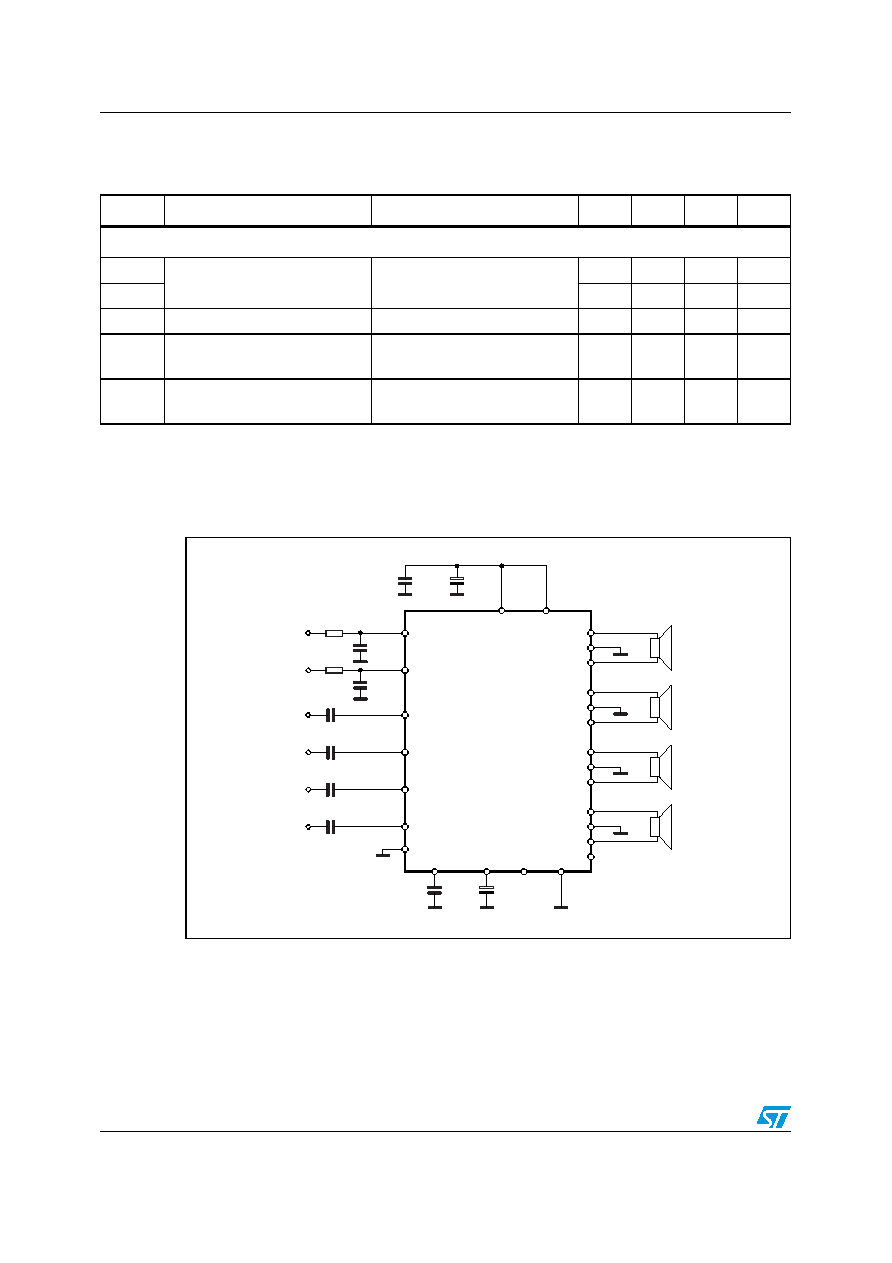

| Народ тут такое дело. Хочу собрать усил на tda7560a. Я ж верно понял что в дата щите на 8-й странице дана схема включения данной микросхемы? если нет то помогите пожалуйста найти ее. И хотлеось бы ПП.
|
|
| | Ср, 14.11.2012, 07:21 | Сообщение # 2
|
TIS Друзья Активность: 562

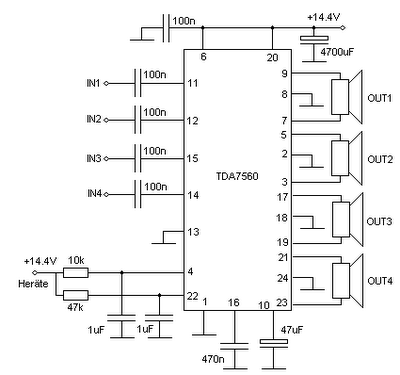

| Даташет не смотрел,но вот ее типовая схема.Блок питания этой микры должен быть ампер на 4-5 и напряжение примерно 12-14 вольт.Питание однопалярное так что конструктив бп самый простой-диодный мостик (желательно на 242 диодах),электролитический конденсатор на емкость чем больше-тем лучше.
поправил TIS - Ср, 14.11.2012, 07:24 |
|
| | Ср, 14.11.2012, 09:17 | Сообщение # 3
|
sfat Пользователи Активность: 5
| Дело в том что по датащиту , питание у нее подается на 1-ю и 7-ю лапу а на этой на 7-ю и 20-ю. Я ж верно понял? что эта схема и есть схема включения?
|
|
| | Ср, 14.11.2012, 09:33 | Сообщение # 4
|
TIS Друзья Активность: 562
| Да это она.Силовое питание подается-плюс на 7 и 21 ножку,минус на общую массу.
поправил TIS - Ср, 14.11.2012, 09:49 |
|
| | Ср, 14.11.2012, 09:54 | Сообщение # 5
|
TIS Друзья Активность: 562

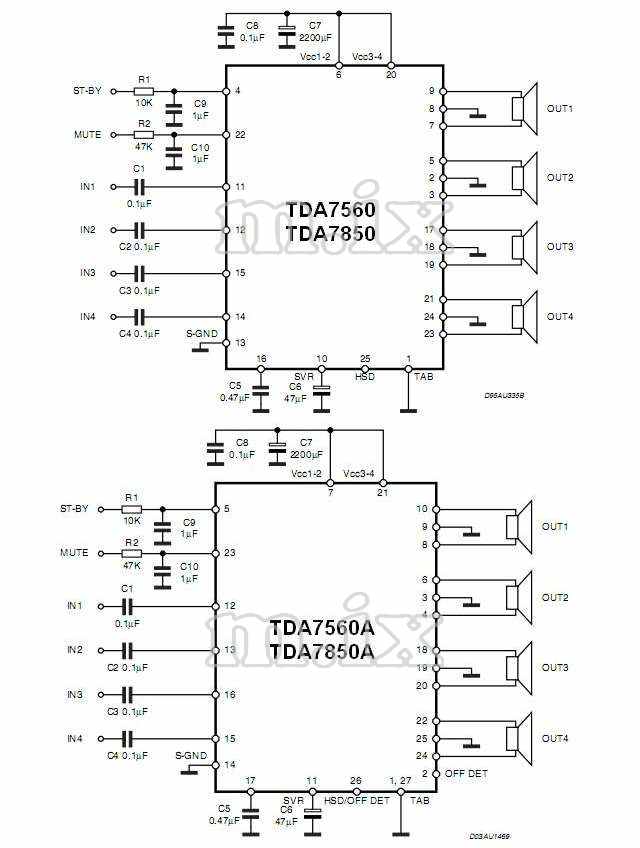

| Я чуток ошибся в плане первой ссылки,она для тда7560,а у вас 7560а.Вот схема-собирайте по ней (нижняя на картинке.
|
|
| | Ср, 14.11.2012, 10:08 | Сообщение # 6
|
sfat Пользователи Активность: 5
| да и еще... не могу разобратся - понять некоторые сокращения. такие как OFF DET, HSD\OFF DET , SVR, ST-by, MUTE, s-gnd Добавлено (14.11.2012, 10:08)
---------------------------------------------
Quote (sfat) Я чуток ошибся в плане первой ссылки,она для тда7560,а у вас 7560а.Вот схема-собирайте по ней (нижняя на картинке.
в датащите на нее тоже самое) я по ней и собираю) ща пытаюсь печатку нарисовать. хочу попробовать сам. потом выложу сюда) на суд так сказать) верно или нет и так далее))
|
|
| | Ср, 14.11.2012, 10:25 | Сообщение # 7
|
TIS Друзья Активность: 562
| Успехов.Будет интересно посмотреть результат  Обозначения это контрольные точки и дежурный режим микры (не суть короче).gnd обозначает массу (минус) усилка.Добавлено (14.11.2012, 10:25)
---------------------------------------------
Собери строго по схеме,она и без этих понтов должна запеть.
|
|
