Схема автоматической работы вытяжки.
|
|
| | Чт, 01.11.2012, 20:22 | Сообщение # 1
|
Алексей_44 Пользователи Активность: 2

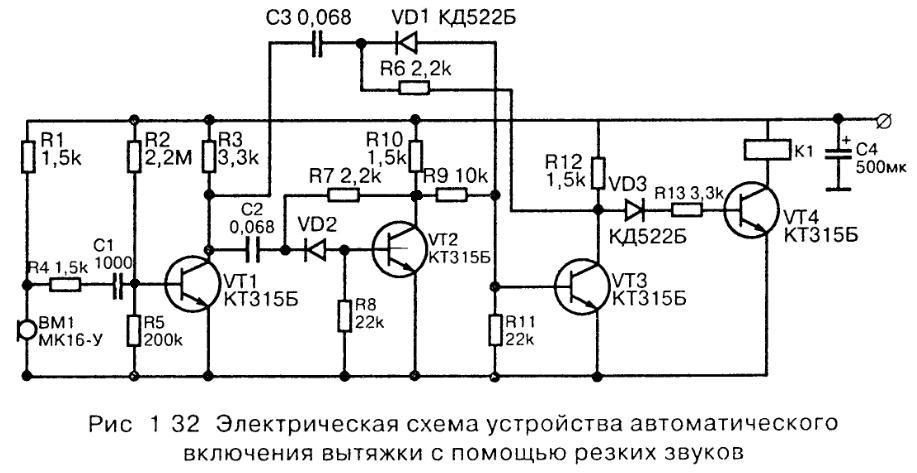

| За основу данной схемы взят триггер на транзисторах с двумя устойчивыми состояниями. Он реагирует на кратковременный сигнал звуковой частоты, который и переводит триггер в другое устойчивое состояние, то есть включает и выключает реле. Электрическая схема устройства представлена на рисунке. Звуковой сигнал (хлопок в ладоши) улавливается угольным микрофоном ВМ1, затем фильтруется RC - цепочкой на элементах C1,R4.
Сигнал, улавливаемый микрофоном, усиливается транзистором VT1. С коллектора транзистора VT1 усиленный сигнал поступает на вход триггера на транзисторах VT2, VT3.
Обратная связь через резистор R6, обеспечивает инверсное состояние на коллекторах этих транзисторов, друг относительно друга. С коллектора VT3 через диод VD3 и ограничивающий резистор R13 сигнал высокого уровня включает оконечный каскад на ключе (усилитель тока) VT4 и реле K1. (Кашкаров А.П. "Ликбез радиолюбителя" стр. 68)
Вопрос: как работает схема, все токи и напряжения?
RC цепочка - полосовой фильтр звуковой частоты. Отделяет постоянный ток от переменного. Постоянный не проходит, переменный проходит. Переменный ток получается от изменения сопротивления микрофона, и через конденсатор проходит разница токов до изменения сопротивления и после?
Что бы конденсатор эффективно отделял переменную составляющую от постоянной, частота переменной должна быть не ниже f=1/R*C. Для схемы f=1/1500 Ом * 0,000000001 Ф= 0,0000015 Гц. Хлопок, приблизительно на 1200 Гц, и как их сравнить, где ошибка?
Дальше. На транзистор VТ1 через делитель напряжения R2,R5 подаётся I = 15,8 В (напряжение питания) / (2200000 Ом + 200000 Ом) = 6,58 мкА. Для его открытия, из цоколёвки, требуется Iкбо = 1мкА. То есть он открыт, с момента подачи напряжения на схему? И усиливает сигнал с микрофона. Проходит снова переменная составляющая, через конденсаторы С2,С3. Вопрос, как сигнал проходит через диод VD2 на базу транзистора VT2. Как осуществляется обратная связь, через резистор R6? И не совсем понятна работа триггера...
Подскажите пожалуйста. Может видели где схемы разобранные подобным образом? Учебники? Литература? В общем любая зацепка, очень хочется понять.
|
|
| | Пт, 02.11.2012, 07:22 | Сообщение # 2
|
Evgeniy811 Друзья Активность: 1199
| Quote (Алексей_44) Звуковой сигнал (хлопок в ладоши) улавливается угольным микрофоном ВМ1, затем фильтруется RC - цепочкой на элементах C1,R4
при громком звуке в цепи возникнут колебания переменного тока, вызванные изменением сопротивления микрофона.
RC-фильтр на элементах C1,R4 здесь играет второстепенную роль- всего лишь отделяет переменную составляющую (по сути резистор R1 практически и не нужен), то есть устройство должно сработать при любом громком звуке, не обязательно это должен быть хлопок в ладоши.
Цепочка R2, R5 необходима для создания базового смещения на транзисторе, потому что сигнал, поступающий на его базу слишком мал для его открытия.
А вот работа триггера, действительно, мало понятна...
Да и еще один косяк в этой схеме имеется- нет диода параллельно обмотке реле, защищающего ключ от ЭДС самоиндукции. Без него ключевой транзистор сразу вышибет!
Сможешь книгу- источник скинуть на форум? будем вместе разбираться
поправил Evgeniy811 - Пт, 02.11.2012, 07:28 |
|
| | Пт, 02.11.2012, 08:22 | Сообщение # 3
|
Ксюня Друзья Активность: 453
| Тут по ходу тригер собран на транзисторах Т2-Т3.Обратная связь с колектора Т3 через R6 С3 поступает на базу Т2 и открывание происходит лавино образно.Потом Т3 через диод Д1 сам себя поддерживает открытым до прихода следующего импульса.
|
|
| | Вт, 06.11.2012, 16:22 | Сообщение # 4
|
Алексей_44 Пользователи Активность: 2
| Книга весит больше, чем можно выложить на форум.
поправил Алексей_44 - Вт, 06.11.2012, 16:34 |
|
| | Вт, 06.11.2012, 17:09 | Сообщение # 5
|
Ксюня Друзья Активность: 453
| Алексей_44, Давай название книги.
|
|
| | Чт, 08.11.2012, 09:54 | Сообщение # 6
|
Evgeniy811 Друзья Активность: 1199
| Ксюня, он название давал, вот только мне искать некогда было...  Quote (Алексей_44) (Кашкаров А.П. "Ликбез радиолюбителя" стр. 68)
поправил Evgeniy811 - Чт, 08.11.2012, 10:36 |
|
| | Чт, 08.11.2012, 12:16 | Сообщение # 7
|
Ксюня Друзья Активность: 453
| Я только увидел что Кашкаров сразу перехотелось искать.Практически каждую схему нужно доводить до ума,постоянные пляски с бубном.Такое ощущение что он их только на симуляторе рисует и совсем не проверяет.На ету тему даже радиоежегодник присвятил пол журнала с его косяками.
|
|
| | Пн, 12.11.2012, 08:09 | Сообщение # 8
|
Evgeniy811 Друзья Активность: 1199
| да там и схем-то не так уж и много- сплошная болтовня...
то-то я смотрю диод по защите от ЭДС самоиндукции отсутствует...  копнуть поглубже- уверен еще с десяток косяков отыщется
поправил Evgeniy811 - Пн, 12.11.2012, 08:10 |
|
