Помогите со схемой Mosfet shild
 Вт, 18.11.2014, 20:17 | Сообщение # 1

elmast

Пользователи

 Активность: 2

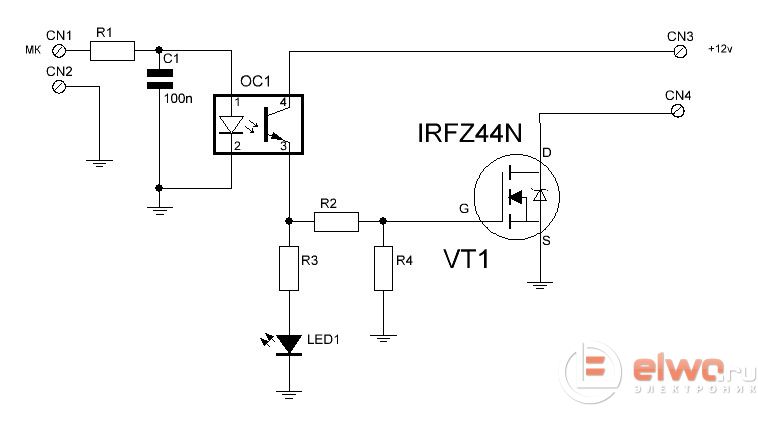

Возникла такая необходимость сделать что то вроде Mosfet shild не уверен что схема правильная но вроде должно быть как то так. Вопрос вот в чем какие нужны номиналы сопротивлений нагрузка на 12в. управление с МК?

Прикрепления: 8945155.jpg (28.5 Kb)
 Вт, 18.11.2014, 22:24 | Сообщение # 2

-igRoman-

Друзья

 Активность: 1198

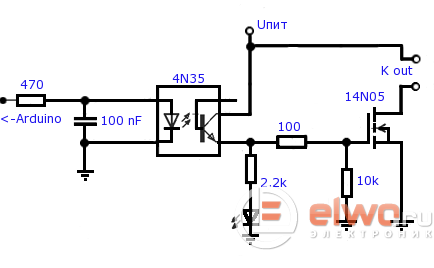

Типа так ?
Номиналы резисторов не трогать, будет прекрасно работать от 12-24В

Прикрепления: 4924472.png (11.7 Kb)


поправил -igRoman- - Вт, 18.11.2014, 22:26
 Ср, 19.11.2014, 00:00 | Сообщение # 3

elmast

Пользователи

 Активность: 2

Цитата -igRoman- ()
Номиналы резисторов не трогать, будет прекрасно работать от 12-24В

Спасибо! Я встречал эту схему просто сомневался будет ли работать с такими номиналами...
