Пн, 15.07.2013, 09:07 | Сообщение # 1

Бодрый

Пользователи

Активность: 4

Коллеги, имеется приёмник с выходом на наушники и диктофон с микрофонным входом. Как их согласовать, чтобы ничего не спалить и вести качественную запись без перегрузки и искажений.

Пн, 15.07.2013, 09:24 | Сообщение # 2

MAESTRO

Активность: 5564

Подавать сигнал через последовательно включенный резистор 1-5кОм и конденсатор 0,1мкф.

Пн, 15.07.2013, 09:35 | Сообщение # 3

Бодрый

Пользователи

Активность: 4

Спасибо! Резистор понятно, а конденсатор зачем?

Пн, 15.07.2013, 09:48 | Сообщение # 4

MAESTRO

Активность: 5564

Чтоб постоянное напряжение не пролезло на микрофонный вход.

Пн, 15.07.2013, 10:10 | Сообщение # 5

Бодрый

Пользователи

Активность: 4

А если одновременно писать и слушать на наушники т.е. наушники запаралелить с кабелем на диктофон, то номиналы R и C такие же?

Добавлено (15.07.2013, 10:10)
---------------------------------------------
Что-то не редактируется - хотел ошибочку исправить...

Пн, 15.07.2013, 10:25 | Сообщение # 6

MAESTRO

Активность: 5564

Да, всё так-же.

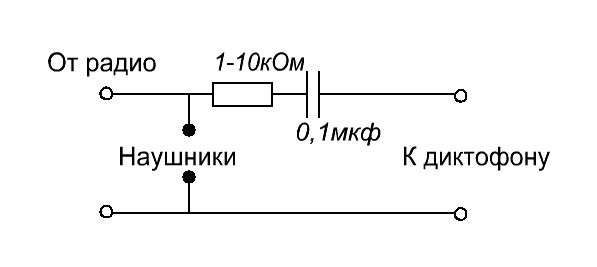

Прикрепления: 6477969.jpg (15.9 Kb)

Пн, 15.07.2013, 12:42 | Сообщение # 7

Бодрый

Пользователи

Активность: 4

Спасибо, хорошего Вам дня!

Добавлено (15.07.2013, 12:42)
---------------------------------------------
Ещё такой вопрос, обнаружился выход на внешний динамик 4-16 ом, как на нём написано, вот если к нему подключить микрофонный вход диктофона, то параметр R, наверное, другим должен быть?
Вообще как считать, какое выходное U у приёмника и какое входное U должно быть на микрофонном входе диктофона? Или не напряжение надо смотреть, а вх./вых. сопротивления?
