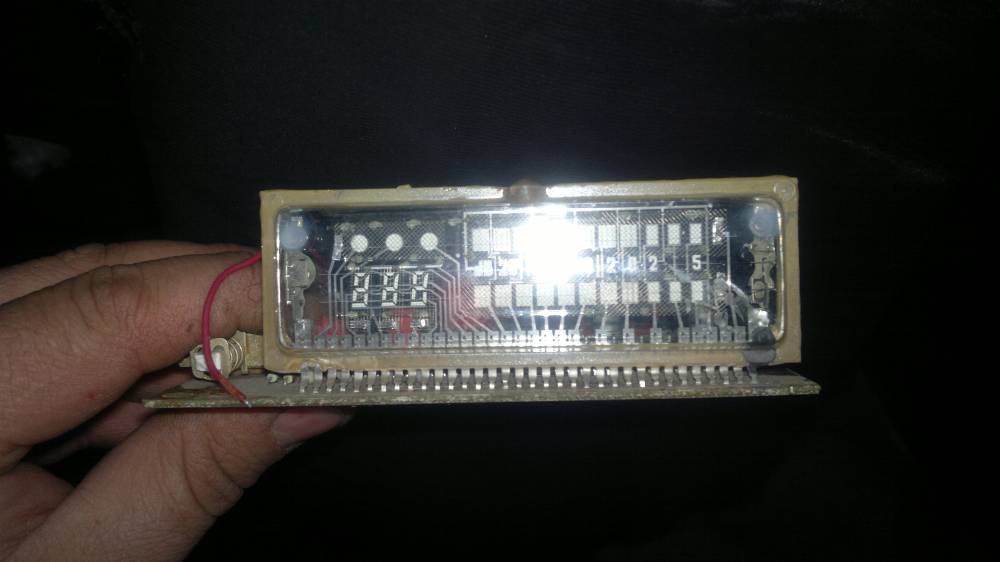

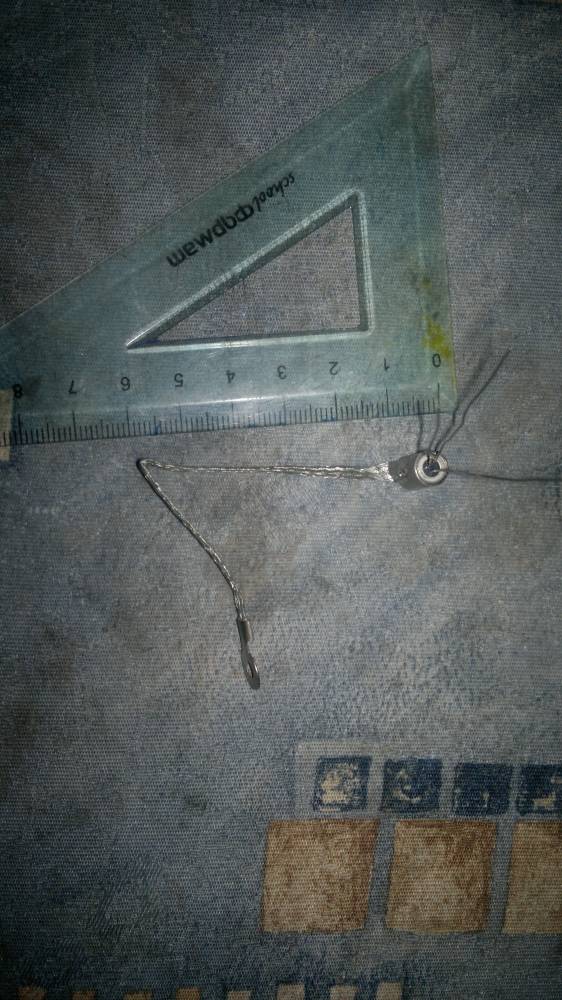

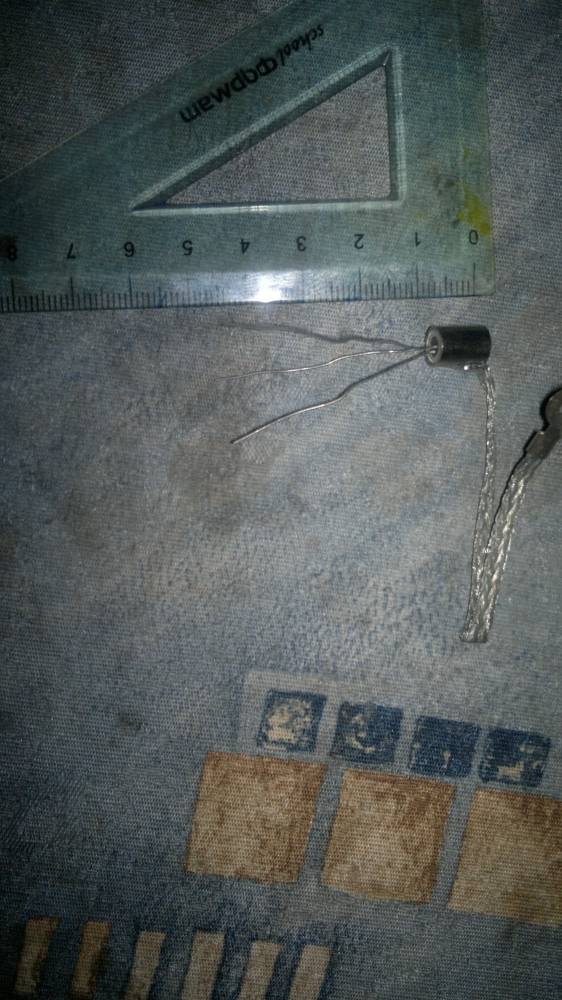

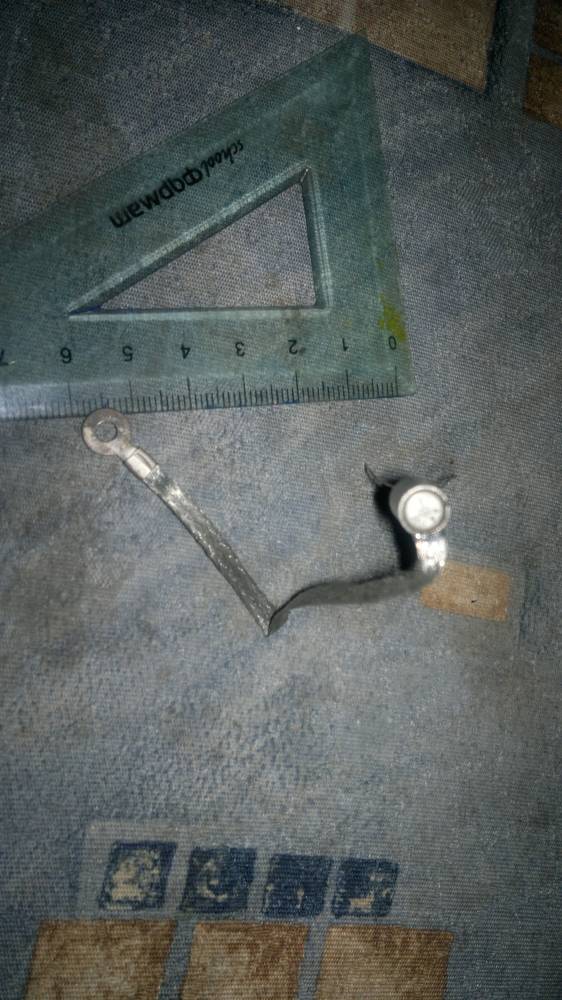

Распознать модель индикатора уровня звука
| | |
| | Вс, 01.01.2012, 14:03 | Сообщение # 2
|
serh7000 Пользователи Активность: 198

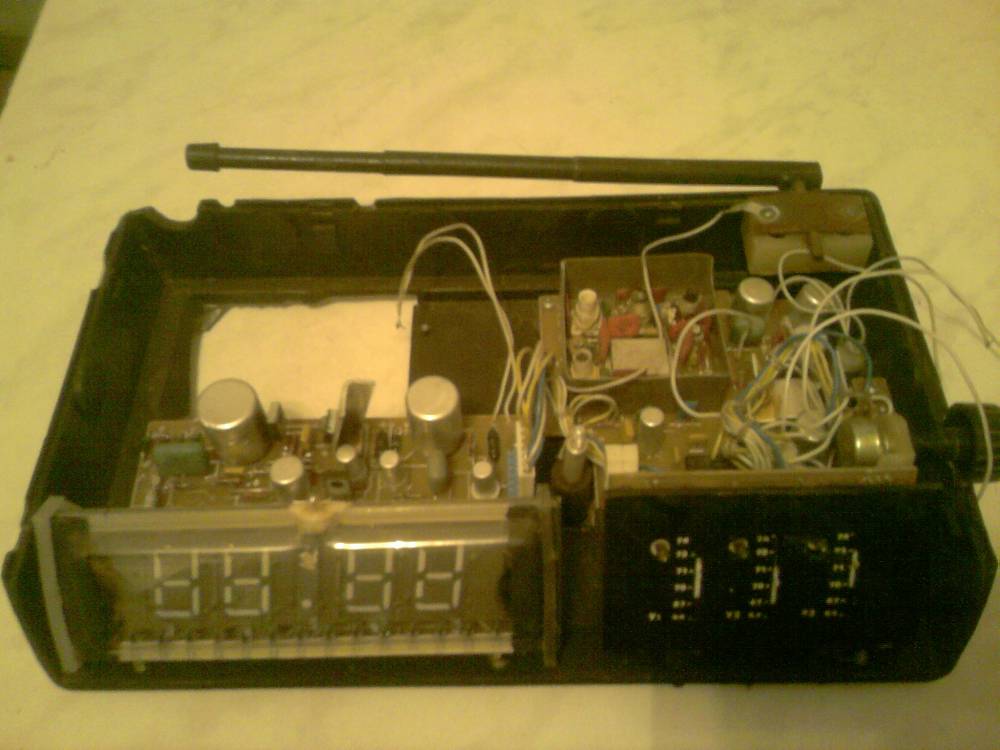

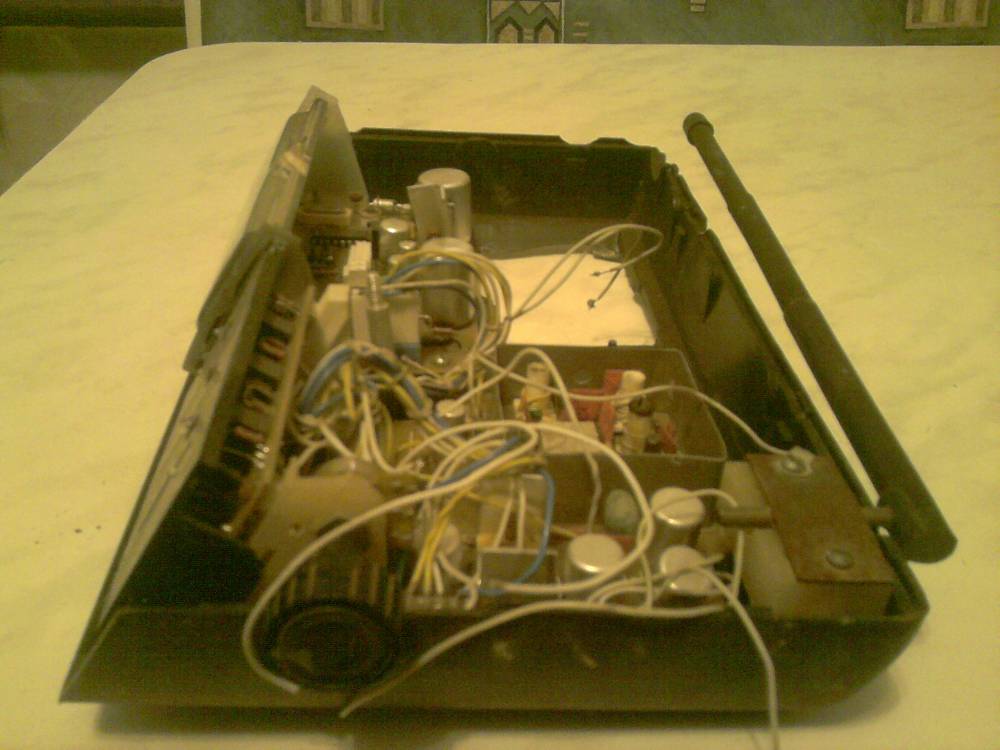

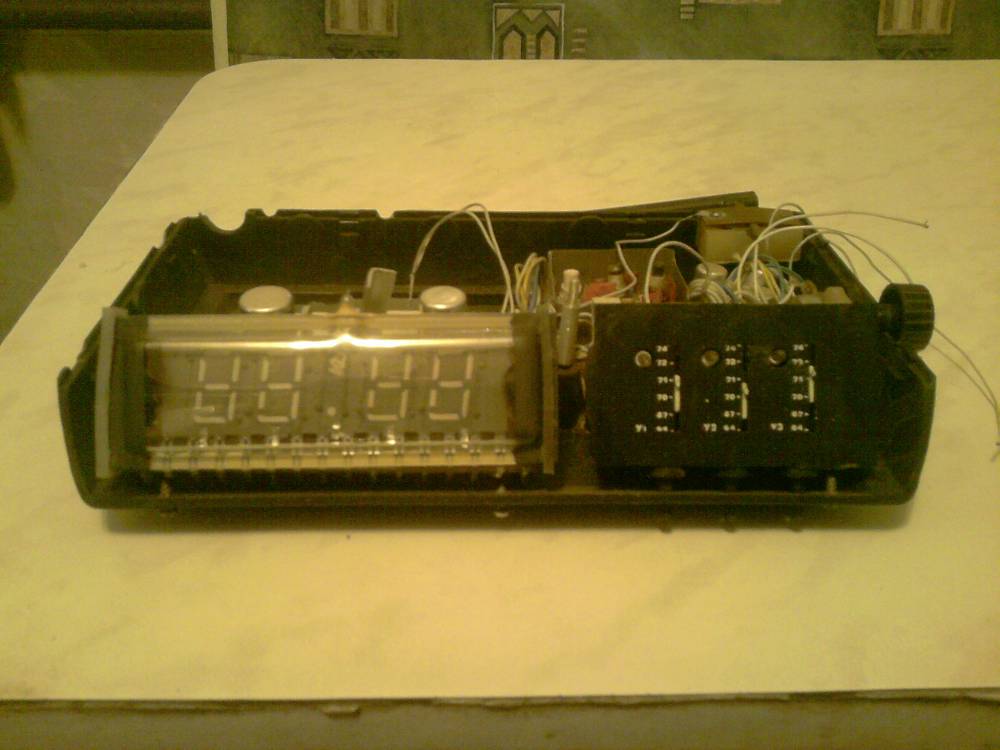

| Совсем забыл. Часы-радио не знаю какая модель. Хочу подключить часы но вот бы схему. Что скажите.
$IMAGE5$
|
|
| | Вт, 03.01.2012, 13:40 | Сообщение # 3
|
Bars77775 Пользователи Активность: 2
| На каких микросхемах часы
|
|
| | Вт, 03.01.2012, 13:45 | Сообщение # 4
|
MAESTRO ^ Активность: 5564

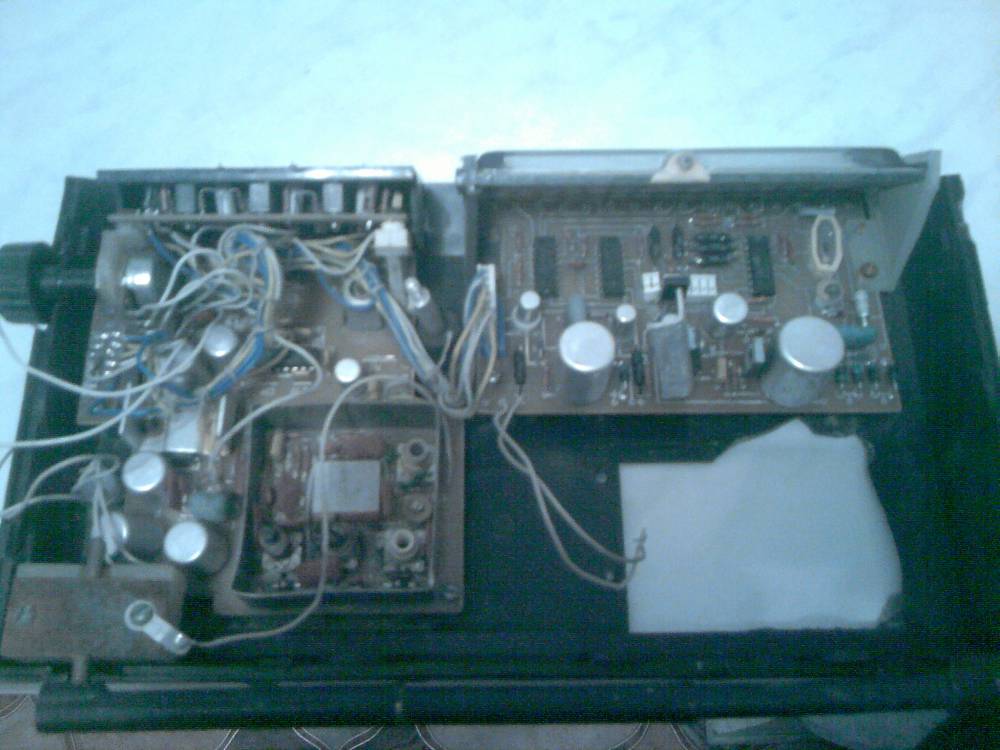

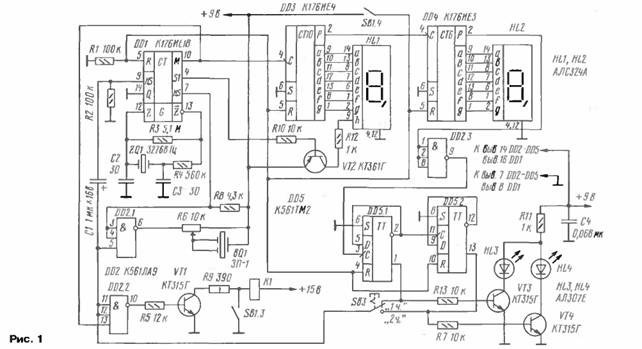

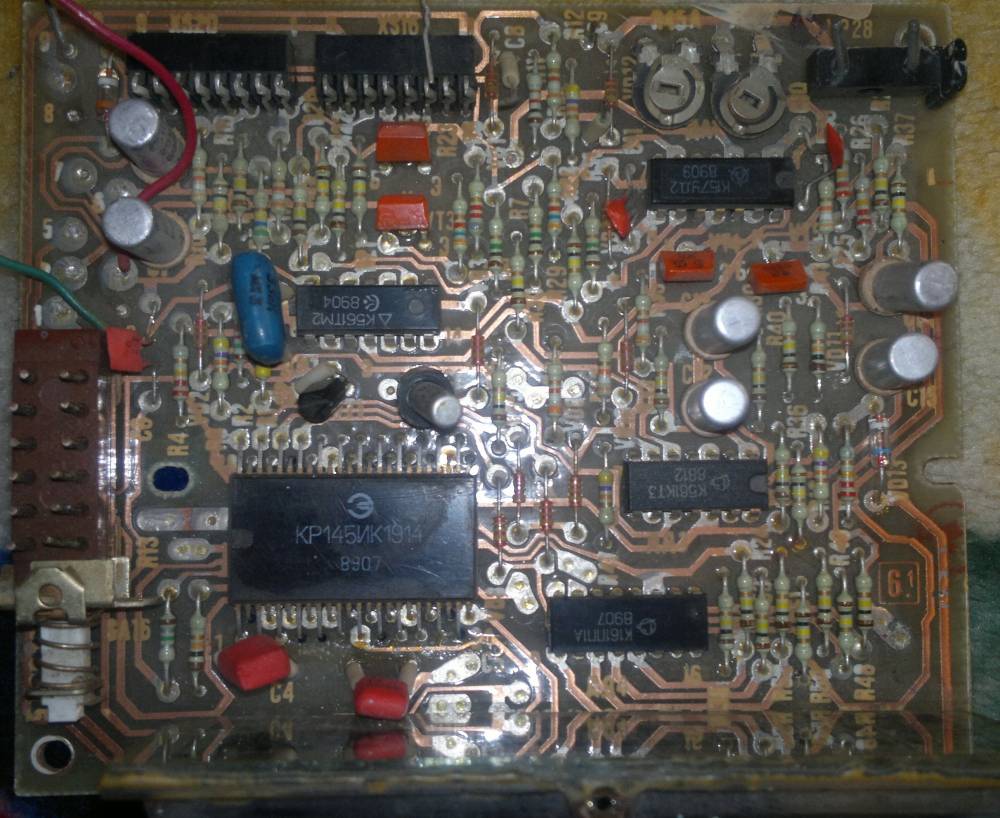

| Плохое фото платы - не видно названия. Возможно 176-я серия, типа таких:
|
|
| | Вт, 03.01.2012, 14:24 | Сообщение # 5
|
Bars77775 Пользователи Активность: 2

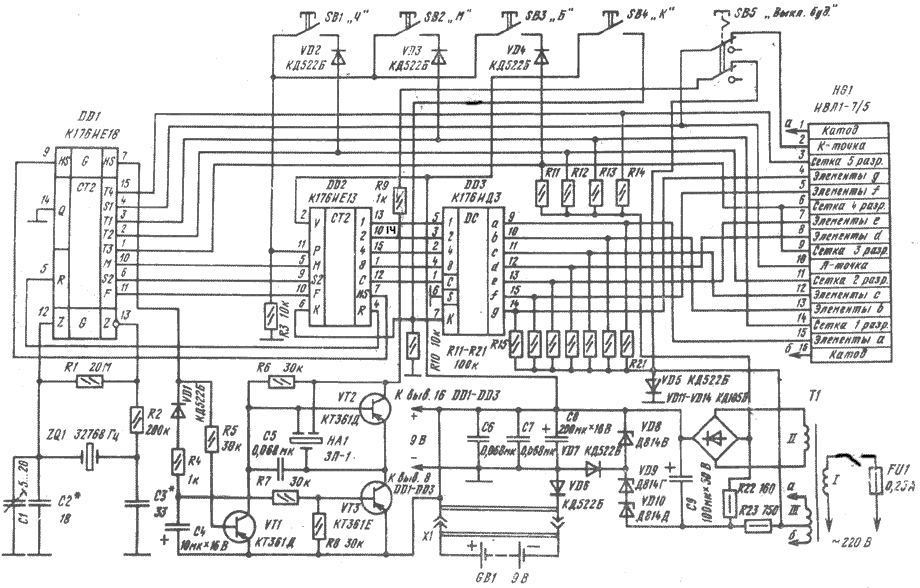

| держы схемку
Часы показывают текущее время суток в часах и минутах и могут быть использованы для подачи звукового сигнала в заранее установленный момент, то есть как будильник.
Собственно часы образуют микросхемы DD1—DD3 серии К176 и пятиразрядный люминесцентный индикатор ИВЛ1-7/5 HG1, работающий в режиме динамической индикации.
Кнопки SB1 «Ч» и SB2 «М» служат для установки часов и минут текущего времени, а кнопка SB4 «К» — для коррекции хода часов по радиосигналам точного времени. Кнопки SB3 «Б», SB5
«Выкл буд» и транзисторы VT1—VT3 с пьезокерамическим звуковым излучателем НА1 относятся к будильнику.
Часы рассчитаны на питание от электроосветительной сети напряжением 220 В через встроенный блок питания, обеспечивающий часам и сигнальному устройству необходимое напряжение переменного и постоянного тока Этот блок образуют сетевой трансформатор Т1, двуполупериодный выпрямитель на диодах VD11— VD14, включенных по мостовой схеме, оксидный конденсатор С9, сглаживающий пульсации выпрямленного напряжения, и стабилизатор напряжения на стабилитронах VD8—VD1D, соединенных последовательно. Обмотка III трансформатора, понижающая переменное напряжение сети до 5 В, служит для накала нити катода пятиразрядного вакуумного люминесцентного индикатора ИВЛ 1-7/5 HG1.
Переменное напряжение обмотки II трансформатора (около 37 В) выпрямляется мостом VD11—VD14 и сглаживается конденсатором С9. В результате на этом конденсаторе действует постоянное напряжение 35..37 В Часть выпрямленного напряжения (около 4 В) падает на резисторе R22, включенном в цепь стабилитронов, которое через резистор R23 подается на средний вывод обмотки III трансформатора, являющийся для индикатора HG1 я узла динамической индикации управления его элементами общей минусовой точкой.
Постоянное напряжение 9В, необходимое для питания микросхем DD1—DD3 часов, снимается со стабилитрона VD8. Конденсаторы С6—С8 — блокировочные.
Батарея GB1 («Корунд») выполняет функцию резервного источника питания часов Пока часы подключены к электросети и работает выпрямитель, батарея отключена от цепей питания микросхем, так как диод VD6 в это время закрыт отрицательным напряжением на его аноде. В случае пропадания напряжения в сети снижается напряжение на конденсаторе С8 и открывается диод VD6 В это время диод VD7 закрывается и питающее напряжение на выводы микросхем поступает с батареи, а элементы индикатора гаснут. В таком режиме часы могут работать в течение нескольких суток за счет разрядки батареи. При появлении напряжения сети вновь включается индикатор, а батарея автоматически отключается от цепи питания микросхем. Без батареи GB1 часы допускают пропадание переменного напряжения сети лишь на несколько минут. В этом случае микросхемы питаются постепенно убывающей энергией, запасенной оксидными конденсаторами С8 и С9 при работе выпрямителя.
Теперь, познакомившись с сетевым блоком, цепями питания микросхем и цифрового индикатора, рассмотрим работу самих часов и их сигнального устройства.
Основой часов является микросхема К176ИЕ18 (DD1), специально разработанная для электронных часов с динамической индикацией текущего времени. Она, как и микросхема К176ИЕ12, знакомая вам по простейшему секундомеру (см с. 92), содержит генераторный узел, рассчитанный на совместную работу с внешним кварцевым резонатором ZQ1 на частоту 32768 Гц, и два делителя частоты генератора с коэффициентами деления 32768 и 60, т. е до 1 Гц и 1/60 Гц. Конденсатор СЗ служит для грубой подстройки генератора, а Cl—для точной. Счетчика секунд в часах нет. Соответствующие же им импульсы частотой повторения 1 Гц, формируемые на выходе S1 (вывод 4) микросхемы, подают на вывод 10 разделительной точке Л индикатора HG1, а минутные импульсы (частотой 1/60 Гц), формируемые на выходе М (вывод 10) DDl—на одноименный вход (вывод 5) микросхемы DD2.
Сигналы с другой частотой, формируемые на остальных выходах микросхемы DD1, используются для управления работой часов и сигнального устройства. В частности, на выходах Т1—Т4 (выводы 3, 2 и 1 и 15 соответственно) формируются импульсы с частотой следования 128 Гц, сдвинутые между собой на четверть периода, которые поступают на сетки 1, 2, 4 и 5-го разрядов индикатора (выводы 14, 11, 6 и 10) и тем самым коммутируют его разряды. Сигнал частотой 1024 Гц, снимаемый с выхода F (вывод 11), подают на одноименный вход (вывод 10) микросхемы DD2 для динамической индикации текущего времени. Сигнал на выходе HS (вывод 7), представляющий собой пачки отрицательных импульсов с частотой заполнения 2048 Гц, появляющихся лишь при импульсе высокого уровня на входе HS (вывод 9), используется для формирования звукового сигнала будильника.
Микросхема К176ИЕ13 (DD2), предназначенная для работы в электронных часах с будильником, содержит счетчики импульсов минут и часов, регистр памяти будильника, цепи сигналов динамической индикации. На ее выходах 1, 2, 4 и 8 (выводы 13, 10, 15 и 1) формируются сигналы, соответствующие в двоичном коде цифрам единиц и десяткам минут и часов, которые поступают на входы 1-2-4-8 (выводы 5, 3, 2 и 4) микросхемы DD3, представляющей собой преобразователь сигналов двоично-десятичного кода в сигналы управления семиэлементными индикаторами. При этом элементы цифр первого и второго знаков индикатора HQ1 высвечивают минуты, а четвертого и пятого разрядов—часы текущего времени.
Через резисторы R15—R21 в цепи связи между микросхемой DD3 и группами элементов индикатора подают отрицательное напряжение, гасящее при динамической индикации ненужные элементы. Аналогичную функцию выполняют и резисторы R11—R14 в цепях сеток знаков индикатора.
При подключении часов к электроосветительной сети на индикаторе появляются произвольные (случайные) показания часов и минут, начинают мигать разделительные точки третьего разряда. Кнопкой SB2 «М» устанавливают значение минут, а кнопкой SB1 «Ч»—значение часов текущего времени. Коррекцию показаний времени производят по радиосигналам поверки времени предварительным нажатием на кнопку SB4 <К», чтобы установить нулевое значение минут, и отпускают ее по шестому радиосигналу точного времени. При этом информация разряда часов сохраняется или увеличивается на 1, если до нажатия на эту кнопку в разряде минут была информация 40 и более.
Кнопкой SB3 <Б> пользуются для перевода часов в режим установки подачи звукового сигнала. При нажатии на нее на индикаторе появляется информация «00 ч 00 мин» но счет текущего времени продолжается В таком режиме кнопками SB1 «Ч» и SB2 «М» устанавливают на индикаторе необходимое время подачи звукового сигнала и повторным нажатием на кнопку SB3 «Б» переводят часы в режим показания текущего времени При совпадении текущего времени с установленным на выходе HS (вывод 7) микросхемы DD2 возникает напряжение высокого уровня, которое воздействует и на вход HS (вывод 9) микросхемы DD1. При этом на одноименном выходе (вывод 7) микросхемы DD1 формируются пачки импульсов уровня 0 с частотой заполнения 2048 Гц. Длительность этих импульсов равна 0,5 с, а период повторения —1 с. Этот сигнал звуковой частоты поступает на вход двухстепенного усилителя на транзисторах VT1—VT3, в результате чего громко звучит пьезокерамический излучатель НА1. Звуковой сигнал длится 1 мин—до окончания очередного минутного импульса на выходе М (вывод 10) микросхемы DD1 и одноименном входе микросхемы DD2
Кнопка SB5 «Выкл буд » служит для принудительного отключения звукового сигнала При нажатии на нее нижние (по схеме) ее контакты, размыкаясь, разрывают коллекторные цепи питания транзисторов усилителя, а верхние — гасят разделительную точку К на индикаторе В таком положении контактов этой кнопки звуковое устройство оказывается отключенным Чтобы вновь включить его, еще раз нажимают на кнопку SB5
|
|
| | Чт, 05.01.2012, 09:58 | Сообщение # 6
|
serh7000 Пользователи Активность: 198
| Простите меня за то что я тупарез, забыл указать на каких микросхемах часы, забыл что фоткал на сотовый, а не на фотоаппарат. Всем громное спасибо за помощь, а то частенько нахожу на свалках всякую всячину, особая благодарность Bars77775, так все расписано, сам я бы долго разбирался как настроить часы. Еще раз спасибо за помощь, и с прошедшим новым годом  Добавлено (04.01.2012, 18:14)
---------------------------------------------
У меня возник вопрос? Кто нибудь слышал о ВОЛНА-М1, помните раньше были в милиции большие пульты, на на нем телефонная трубка, много кнопок для соединения в старых фильмах их бывало показывали, пульт не на лампах, полупроводники, может есть у кого информация. Добавлено (05.01.2012, 09:55)
---------------------------------------------
Очень срочно!!! Помогите с нитью накала часов, которые выше с радио, по схеме два катода, подключаю переменное к одному и к другому катоду, не светится, подключаю постоянное напряжение светится ярче та сторона где плюс, как добиться равномерного свечения, и какое пост. или перем. напряжение нужно. Раньше не подключал такие индикаторы. Дайте совет Добавлено (05.01.2012, 09:58)
---------------------------------------------
Перепутал, ярче светится где минус, а когда включаешь и отключаешь нить накала, свечение выравнивается.
|
|
| | Пт, 06.01.2012, 11:45 | Сообщение # 7
|
MAESTRO ^ Активность: 5564
| Всегда питание идёт переменкой, а неравномерность яркости из-за недостаточного напряжени питания.
|
|
| | Пт, 06.01.2012, 14:49 | Сообщение # 8
|
bars59 Пользователи Активность: 313
| Это индикатор с прямым накалом.На накал подается переменка,там же присутствует и минус для питания катода.Сделай все по схеме.Накальная обмотка транса дожна иметь средний вывод.
|
|
| | Пт, 06.01.2012, 16:26 | Сообщение # 9
|
serh7000 Пользователи Активность: 198
| С накалом разобрался, работает. Спасибо большущее за помощь
|
|
