Проблема с An6884
|
|
| | Пт, 23.12.2011, 04:30 | Сообщение # 1
|
Meteor Пользователи Активность: 41
| Такая проблема: была у меня
портативная колонка, разбил корпус, а
внутренности остались целые и я
решил сдела проигрователь с
приемником и визуализацией в одном
маленьком корпусе. И столкнулся с
такой проблемой: падаю выход с
этого плеера через переменник на
ан6884 и когда подсоеденяю
проигрователь глохнет, откидываю
снова работает... у усилка
проигрователя нет земли там плюс и
минус тоесть земля не общая со всеми
остальными компонентами на плате...
В чем же проблема? ( питание общее и
на проигрователе и на ан6884. может
в этом и проблема? Так как я
подключаю вход анки к плюсу выхода
а землю к минусу и проигрыватель
отключаеться... Помогите в решение
данной проблеммы.
|
|
| | Пт, 23.12.2011, 09:17 | Сообщение # 2
|
феска Друзья Активность: 3627
| если одно устройство питается от двух полярного источника питания а вторая от однополярного то общая схема питания должна быть двух полярная причем для узла с однополярным питанием используем + и - а не + и общий
|
|
| | Пт, 23.12.2011, 12:20 | Сообщение # 3
|
Meteor Пользователи Активность: 41
| Как раз таки и одно и второе устройство однополярное...
|
|
| | Пт, 23.12.2011, 12:26 | Сообщение # 4
|
феска Друзья Активность: 3627
| Meteor, возможно в стоит защита по питанию, фотографии плат устройств в приемлемом качестве можете выложить
|
|
| | Пт, 23.12.2011, 13:53 | Сообщение # 5
|
Meteor Пользователи Активность: 41

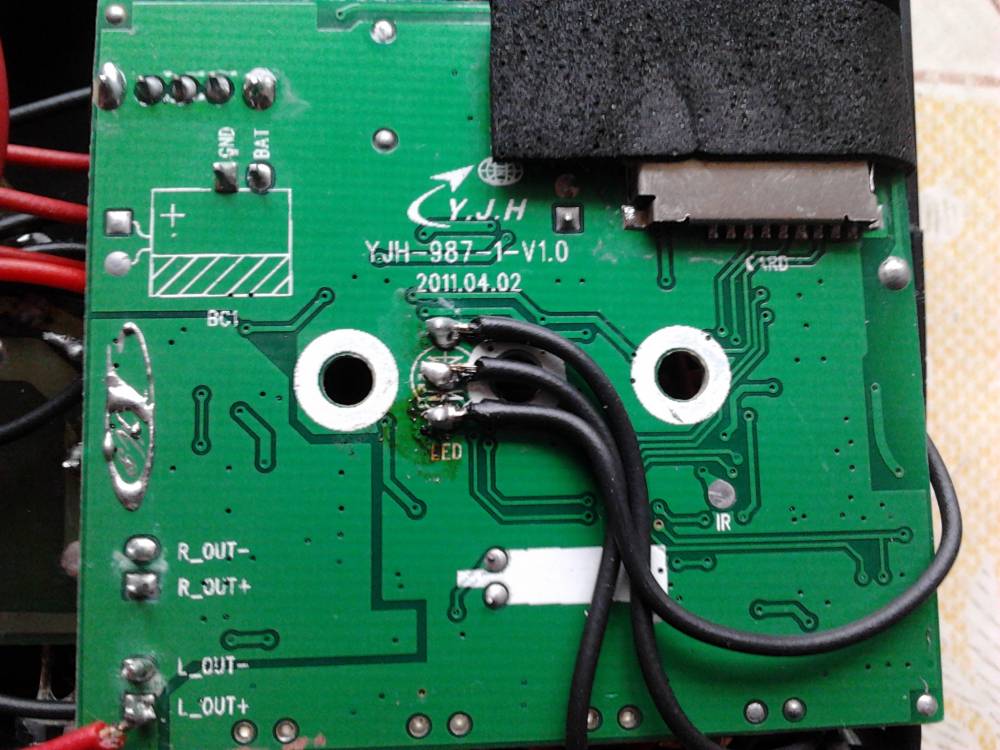

| Вот
 Добавлено (23.12.2011, 13:53)
---------------------------------------------
И вот
|
|
| | Пт, 23.12.2011, 19:56 | Сообщение # 6
|
феска Друзья Активность: 3627
| Meteor, уровень сигнала сильный можно попробовать через конденсатор в 100нанофарад подать при условии отсутствия выходных емкостей у источника звука и входных емкостей у усилителя также уровень сигнала низкий должен быть делается это через переменный резистор 1т ного к источнику средняя к усилителю 3 на минус(землю)
|
|
| | Пт, 23.12.2011, 20:16 | Сообщение # 7
|
bars59 Пользователи Активность: 313
| Это может происходить из за высокого выходного сопротивления проигрывателя,или наличия на выходе проигрывателя постоянного напряжения.Во первых сделай как советовал феска, емкостную развязку,только емкость поставь 1 мкф и переменник ставь в пределах 50 ком
А если не поможет,имею ввиду не хватит раскачки усилителю,тогда прийдется делать для каждого устройства отдельный БП.Потому что как я понял у тебя в проигрывателе мостовой УЗЧ
поправил bars59 - Пт, 23.12.2011, 20:34 |
|
