Неисправность приема каналов
|
|
| | Вс, 25.03.2012, 04:27 | Сообщение # 1
|
SHAHIN Пользователи Активность: 24
| Здравствуйте, сегодня принесли на ремонт телевизор SUPRA скажу сразу модель не написана. Представте, картиана странная:
Произошло замыкания в середине кабеля присоски со шнуром одного из динамиков.
Замкнули они так-как динамики распологаются на задней крышке телевизора и шнур был наклонен в сторону горловины, а шнур присоски на обород, вот они и замкнули. Сомое странное то, каким образом повределся выходной кабель ТДКС ,
Так вот, заменил тдкс, конечно же вышла из микросхема НЧ другой канал работает, включил телевизор  УРА РАБОТАЕТ!!!!!!!!!!!!!
Подключил антенну-  ничего нет!
На всех ножках тюнера не больше 4х вольт.
Где что проверять?????
Процессор:LA76810A-LC863332B
Тюнер: ET-5EE-K61
поправил SHAHIN - Вс, 25.03.2012, 04:34 |
|
| | Вс, 25.03.2012, 09:18 | Сообщение # 2
|
Driver Пользователи Активность: 16
| Тип шасси обычно пишут на плате около или под ТДКС.
Фото тюнера
|
|
| | Вс, 25.03.2012, 10:48 | Сообщение # 3
|
SHAHIN Пользователи Активность: 24
| Там написано на верхней части TC 368 94-0 с нижней части еще что-то написано Добавлено (25.03.2012, 10:48)
---------------------------------------------
Извиняюсь серию тюнера не ту написал
вот ET-5EE-V01
|
|
| | Вс, 25.03.2012, 13:50 | Сообщение # 4
|
Driver Пользователи Активность: 16
| Quote (SHAHIN) с нижней части еще что-то написано
Что именно?
|
|
| | Вс, 25.03.2012, 14:39 | Сообщение # 5
|
Evgeniy811 Друзья Активность: 1199
| Quote (SHAHIN) модель не написана
Quote (SHAHIN) На всех ножках тюнера не больше 4х вольт
1.Проверить переключение диапазонов на тюнере
2. Проверить радиоканал (подать сигнал ПЧ на выход тюнера)
|
|
| | Вс, 25.03.2012, 22:09 | Сообщение # 6
|
SHAHIN Пользователи Активность: 24
| Quote (Evgeniy811) судя по составу очень похоже на китайское шасси
Ага китаец точно!!!!!!!!!
Откуда и как подать ПЧ? второго телека нету!Добавлено (25.03.2012, 21:05)
---------------------------------------------
Quote (Evgeniy811) Прикрепления: 3y11_circuit_d_.pdf(366Kb)
не могу посмотреть этот файл, если можно смените формат, например pngДобавлено (25.03.2012, 21:57)
---------------------------------------------
Quote (Driver) с нижней части еще что-то написано. Что именно?
2168S-3A(04). PCB WYQ030618Добавлено (25.03.2012, 22:09)
---------------------------------------------
ВОТ ЕЩЕ ТОЧНЕЕ
процессор: LC863332B, LA76810A
Кадровая:AN5522
УНЧ:СD5265CS
Тюнер:ET-5EE-V01
Строчичный транзистор:ТТ2190
ТРАНСФОРМАТОР: BCK-70-01 644-EC40
ПО ПИТАНИЮ: C5387
TDKS:
BSC25-Z601F-1
BSC24-01N4010C1
44010610423
WWW.YINGFA.COM
|
|
| | Пн, 26.03.2012, 02:51 | Сообщение # 7
|
SHAHIN Пользователи Активность: 24

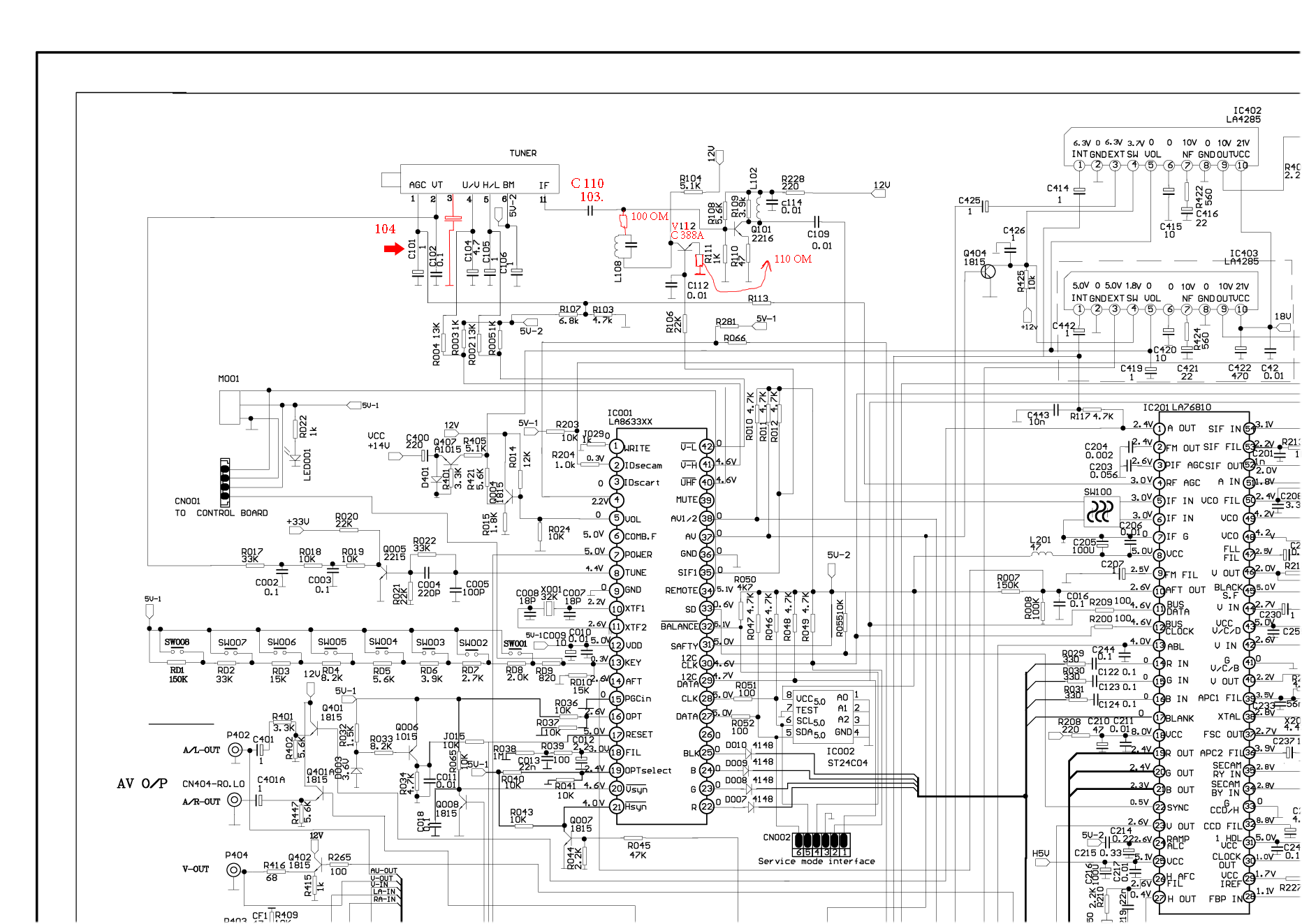

| Схама у меня немного другая
на этом фото я кое-что подправил но не всеДобавлено (26.03.2012, 02:51)
---------------------------------------------
Только что провел телевизор подключив видео,
1.Звука нет, но звуковой канал работает,
2.Нет цветного изображения
поправил SHAHIN - Пн, 26.03.2012, 02:17 |
|
| | Пн, 26.03.2012, 13:45 | Сообщение # 8
|
Evgeniy811 Друзья Активность: 1199
| обычно после прострелов высокого память в первую очередь слетает. попробуй залить свежую прошиву.
ну а по-поводу напряжений на тюнере? (напряжение настройки, диапазонов)
|
|
| | Пн, 26.03.2012, 14:44 | Сообщение # 9
|
SHAHIN Пользователи Активность: 24
| Quote (Evgeniy811) обычно после прострелов высокого память в первую очередь слетает. попробуй залить свежую прошиву.
Какая память? как самому прошивку залить?
Quote (Evgeniy811) ну а по-поводу напряжений на тюнере? (напряжение настройки, диапазонов)
на тюнере все напряжения в норме, а вот где напряжения диапазонов я не знаю
|
|
| | Пн, 26.03.2012, 14:57 | Сообщение # 10
|
Evgeniy811 Друзья Активность: 1199
| Quote (SHAHIN) Какая память? как самому прошивку залить?
Quote (SHAHIN) на тюнере все напряжения в норме
а напряжение настройки? при поиске должно меняться от 0 до +32V
Quote (SHAHIN) а вот где напряжения диапазонов я не знаю
схема включение тюнера со схемой совпадает?

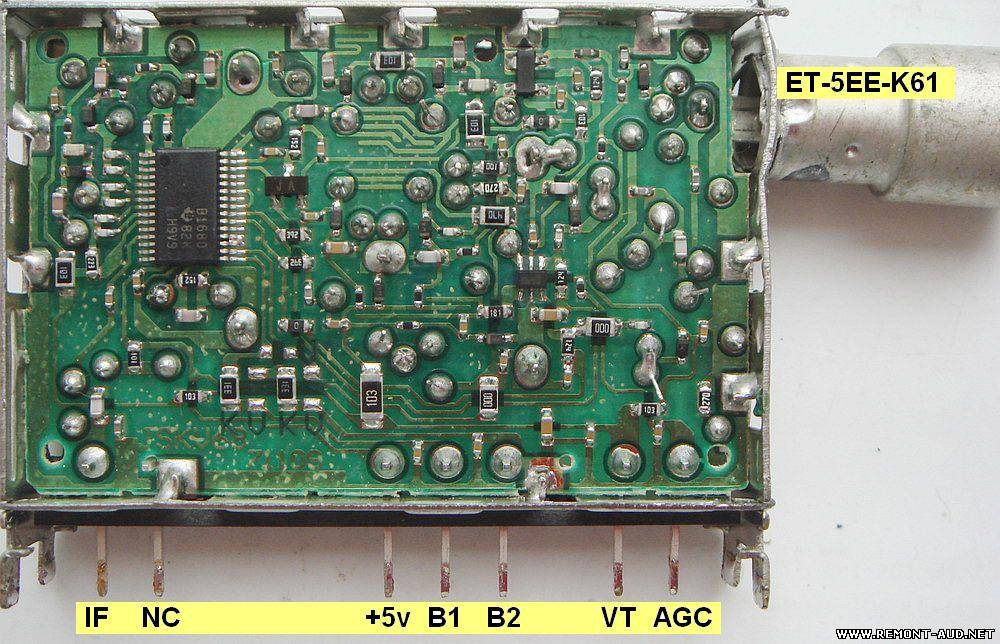

На самой плате с обратной стороны выводы тюнера случайно не подписаны?
|
|
