Изготовление лампового усилителя
|
|
| | Ср, 12.09.2012, 11:04 | Сообщение # 351
|
MAESTRO ^ Активность: 5564
| Рад был помочь!
|
|
| | Чт, 13.09.2012, 18:24 | Сообщение # 352
|
kostyl Пользователи Активность: 171
| MAESTRO, доброго дня , подскажите какои ток покоя на 6п3с ,я поставил на катод резистор 1ом это получается напряжение делить на сопротивление
поправил kostyl - Чт, 13.09.2012, 18:38 |
|
| | Чт, 13.09.2012, 18:55 | Сообщение # 353
|
MAESTRO ^ Активность: 5564
| Ток около 70мА. Но смотря при каком напряжении. Например если в аноде 450В - это уже многовато. Максимальная рассеиваемая мощность 6п3с - 25 ватт. Выше этой цифры нельзя. Значит ток должен быть 60мА макс. А если напряжение ниже - можно ток и поднять.
Да, по резистору и вычисляй.
|
|
| | Чт, 13.09.2012, 18:59 | Сообщение # 354
|
kostyl Пользователи Активность: 171
| MAESTRO, а как вычислить рассеиваемую мощность, а по току это если на катоде допустим 40в получается ток 40ма
поправил kostyl - Чт, 13.09.2012, 19:01 |
|
| | Чт, 13.09.2012, 19:12 | Сообщение # 355
|
MAESTRO ^ Активность: 5564
| По закону Ома P=UI. Отсюда ток=P/U
|
|
| | Пт, 14.09.2012, 23:09 | Сообщение # 356
|
Gosha1968 Друзья Активность: 580
| -igRoman-, в сообщении 329 ты пишешь - А обратная связь подключена к верхнему выводу R5. Это точно? Я находил схему с подобным фазоинвертором, но с обратной связью, так там оос подключена к нижнему выводам р5 и с2, в этой точке еще подключен резистор, а он в свою очередь уже на массу. Так как же правильно? MAESTRO, а Вы что скажете?
|
|
| | Пт, 14.09.2012, 23:46 | Сообщение # 357
|
MAESTRO ^ Активность: 5564
| ООС может иметь разные варианты - суть не меняется. Да и вообще тут надо экспериментировать. В одних схемах отлично работает и без неё, а в других уже идут искажения.
|
|
| | Сб, 15.09.2012, 05:08 | Сообщение # 358
|
kostyl Пользователи Активность: 171

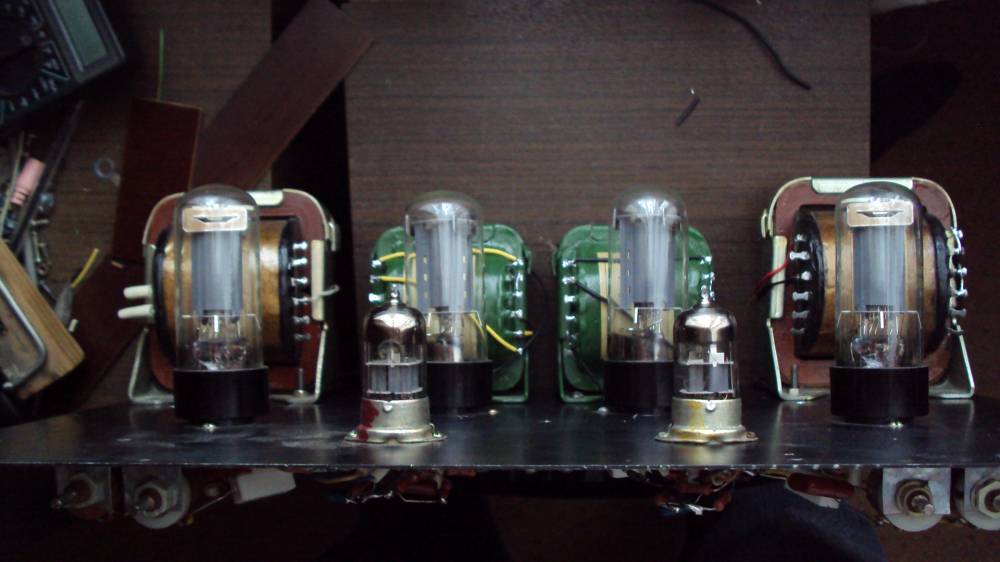

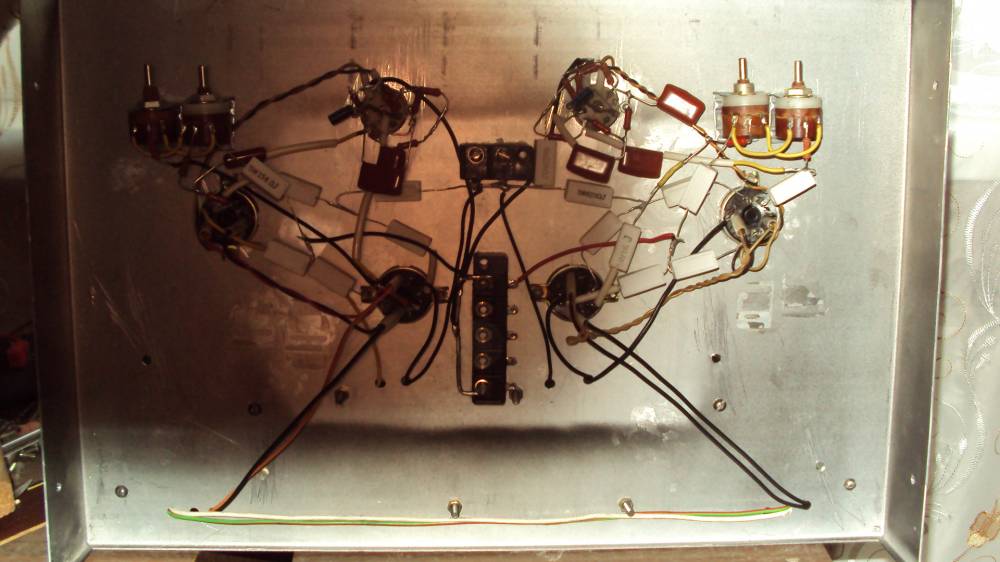

| MAESTRO, доброго дня собираю вот такую конструкцию на 6п3с
|
|
| | Сб, 15.09.2012, 09:20 | Сообщение # 359
|
MAESTRO ^ Активность: 5564
| Нормально. Смотрю поставил по отдельному БП на канал?
Может не хватить чувствительности - не мешает ещё однин триодный каскад на входе потавить.
|
|
| | Сб, 15.09.2012, 10:52 | Сообщение # 360
|
kostyl Пользователи Активность: 171
| MAESTRO, в смысле перед 6н23п,а каскад на неи же собрать как в black angel ,я тут накидал правильно или нет,если что неправильно подредактируите
поправил kostyl - Сб, 15.09.2012, 13:44 |
|
