Помощь по созданию усилителя на 6Н9С и Г-807
|
|
| | Вт, 22.12.2015, 12:25 | Сообщение # 11
|
pepel Пользователи Активность: 60
| Здравствуй Gamzan!
на счёт двух каскадов и 40 ват думаю,что выдаст.
ведь в усилке ТУ-100 сигнал с регулятора громкости подаётся на сетку 6Н9С и затем на оконечный каскад(Г-807).
мощность ТУ-100 = 2х50ват.

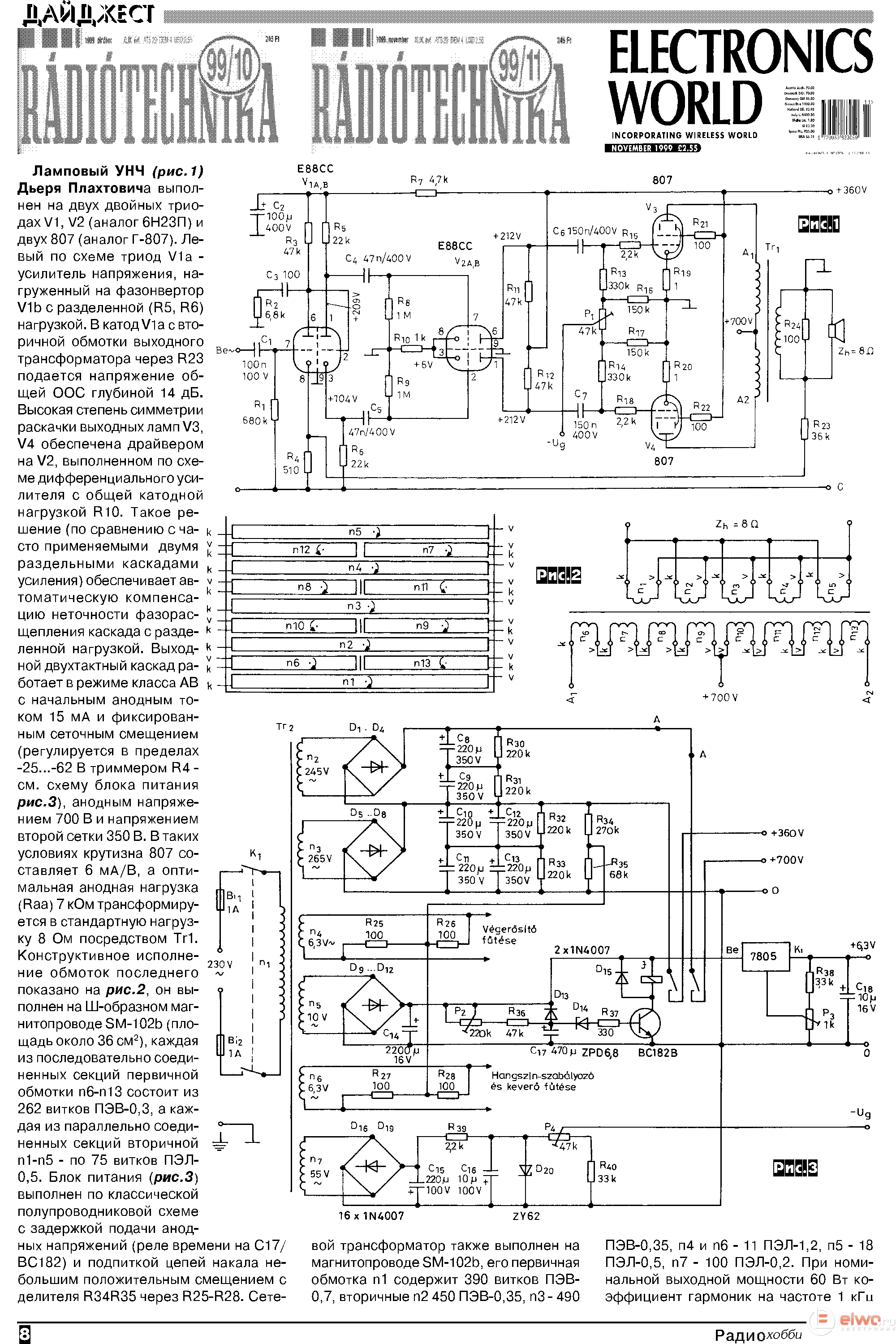

решил собрать по схеме Дьеря Плахтовича а на выход поставить выходные трансы от ТУ-100 с не большой переделкой, как по ссылке в посту №9.
может, что и выйдет хорошее?
как только соберу и появятся вопросы( а они обязательно появятся),
я обращусь к вам за помощью в их решении, уж простите за настырность!
поправил pepel - Вт, 22.12.2015, 12:27 |
|
| | Вт, 22.12.2015, 18:40 | Сообщение # 12
|
Gamzan Друзья Активность: 1327
| Цитата pepel (  ) решил собрать по схеме Дьеря Плахтовича
|
|
| | Вт, 22.12.2015, 19:51 | Сообщение # 13
|
pepel Пользователи Активность: 60
| Gamzan,спасибо за напутствие!!!!!!!!!!!!
поправил pepel - Вт, 22.12.2015, 19:52 |
|
| | Ср, 23.12.2015, 12:13 | Сообщение # 14
|
pepel Пользователи Активность: 60
| Здравствуй Gamzan!
прости за назойливость,но начал было подбирать детальки и столкнулся с проблемой.
на схеме указаны номиналы резисторов,а мощность их не указана.
подскажи как быть,не лепить же все ват по 2-5?
или искать подобные схемы брать от туда?
|
|
| | Ср, 23.12.2015, 22:15 | Сообщение # 15
|
Gamzan Друзья Активность: 1327
| R1, R2, R4, R8-R10, R13-R18 -- 0.5W
R3, R5-R7, R11, R12, R21, R22 -- 1W
Указанные мощности примерно с запасом. Это если будет корпус с нормальной вентиляцией. Если вентиляция плохая (что нехорошо), то первую строчку бери 1Вт, вторую - 2Вт.
|
|
| | Чт, 24.12.2015, 16:49 | Сообщение # 16
|
pepel Пользователи Активность: 60
| Gamzan!
огромное тебе спасибо,с наступающим тебя и всех твоих близких!!!!!!!!!!!!!!!!!!
|
|
| | Чт, 24.12.2015, 19:10 | Сообщение # 17
|
Gamzan Друзья Активность: 1327
| Спасибо, pepel, и тебя с наступающим! Это что, значит, до Нового года ты уже ни о чем не спросишь?
|
|
| | Пт, 25.12.2015, 14:38 | Сообщение # 18
|
pepel Пользователи Активность: 60
| добрый вечер,Gamzan!
наверное всё таки спрошу.
|
|
