Ремонт усилителя MacAudio Micro X 1000
|
|
| Сб, 14.11.2015, 23:11 | Сообщение # 1
|
ZinSon Пользователи Активность: 104

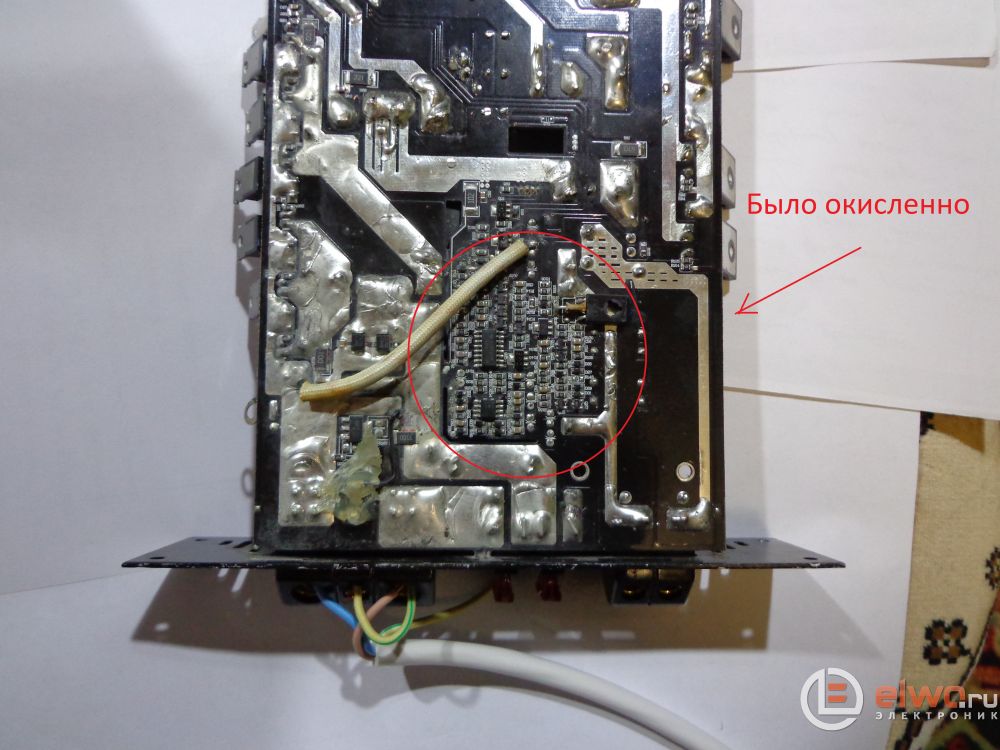

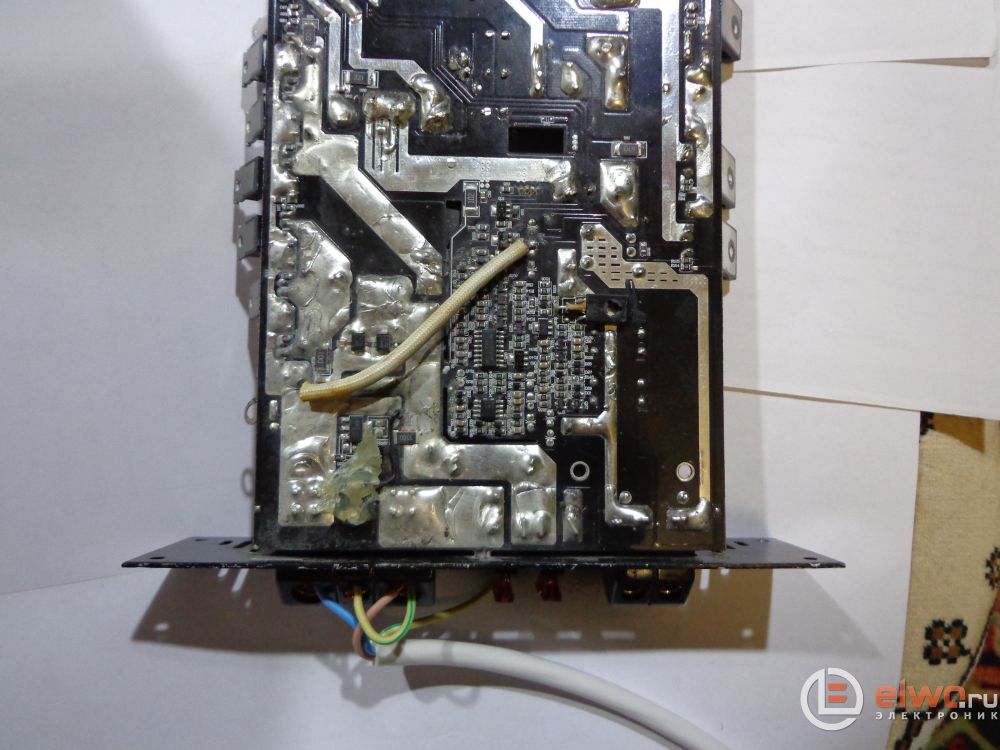

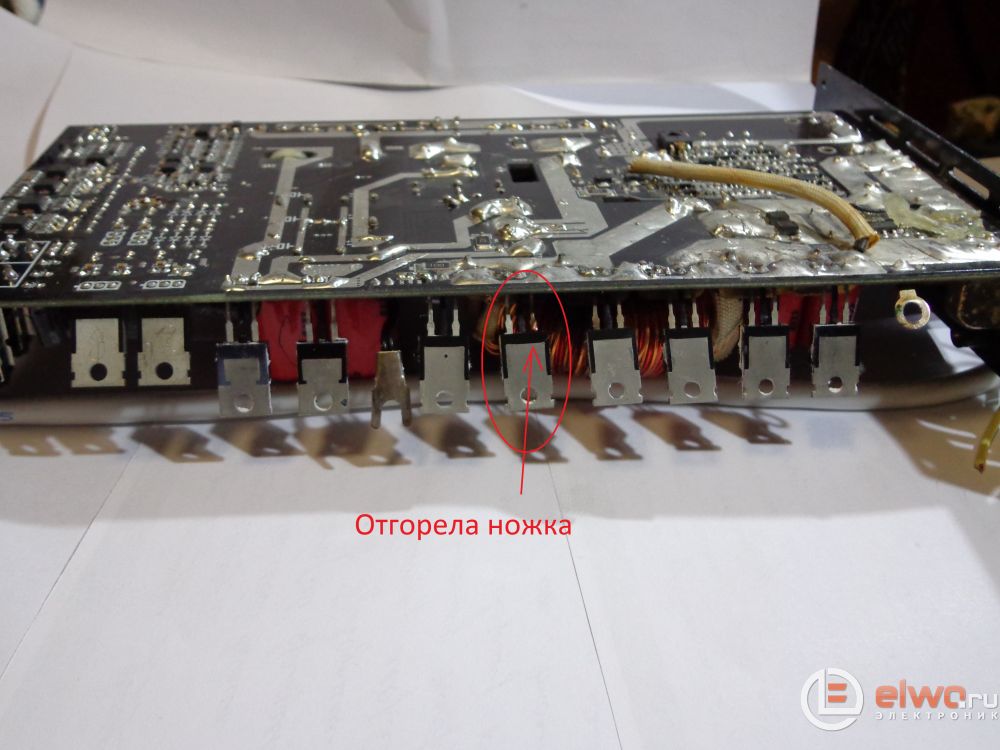

| Загорелся красный индикатор защиты. После того как он переночевал дома индикатор погас. При подаче питания как и положено загорается зеленый индикатор работы усилителя. Но звука не какого нет) После вскрытия было обнаружено что один участок платы покрыт окислом . Промыв и почистив это место нечего не изменилось. Фото приложу чуть позже). С регулировочного блока сигнал выходит( схема на странице 2), а вот с усилительной схематикой что то не как разберусь( схема на странице 3). Что да как и как проверить. На взгляд все целое ,не что не греется и не дымит. Да чуть не забыл в блоке питания ( схема на странице 4) отгорела ножка транзистора IRF2 - но я так понимаю что работать усилитель может и без него))) Прошу сильно не пинать если криво изложил суть проблемы )
|
|
| Вс, 15.11.2015, 08:23 | Сообщение # 2
|
FIMA Пользователи Активность: 1656
| Картинки давай
|
|
| Вс, 15.11.2015, 21:23 | Сообщение # 3
|
ZinSon Пользователи Активность: 104

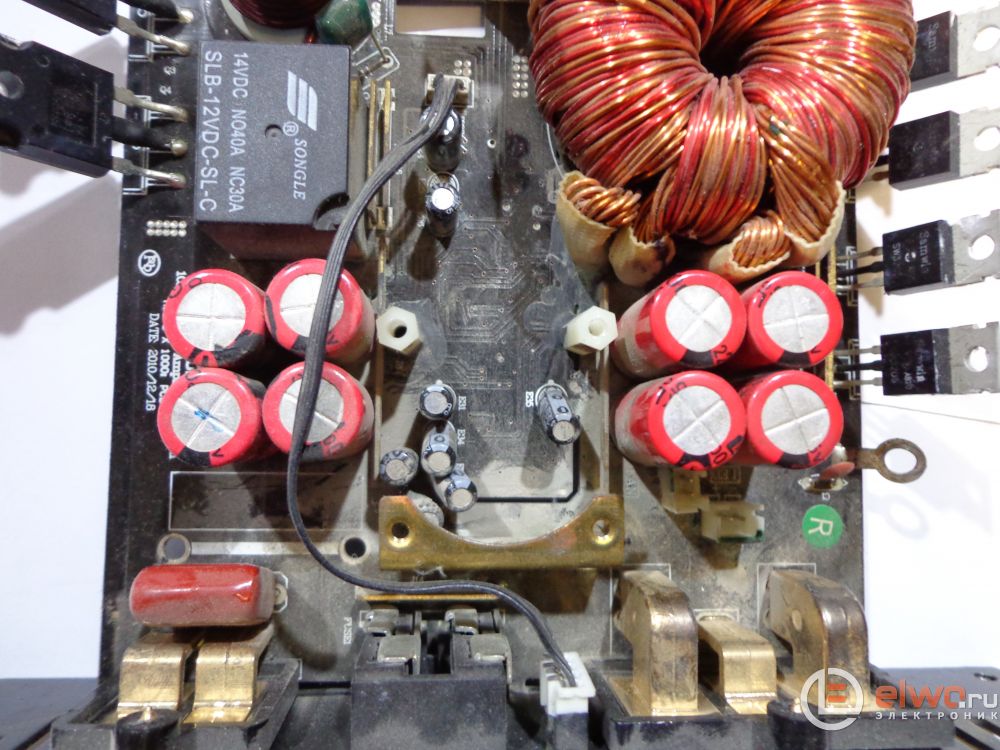

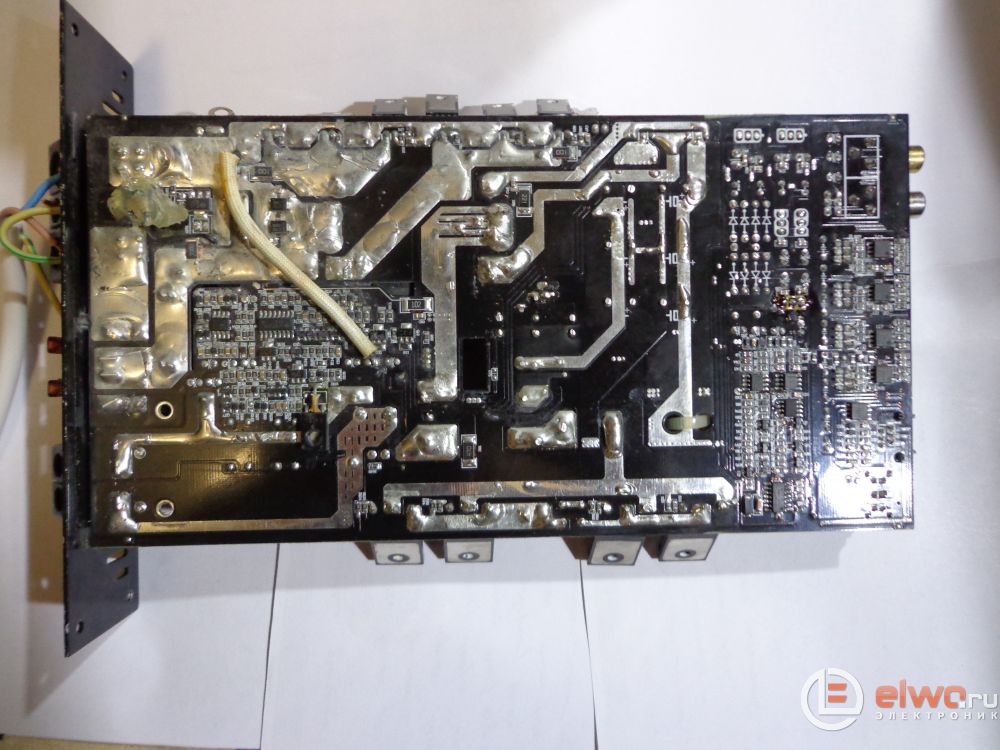

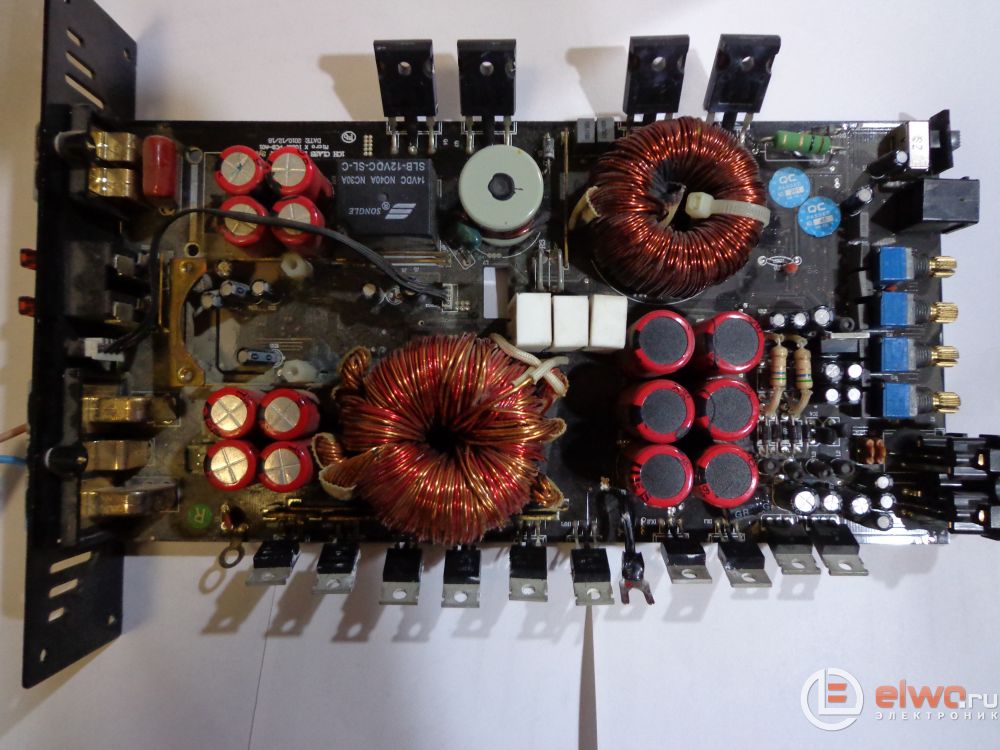

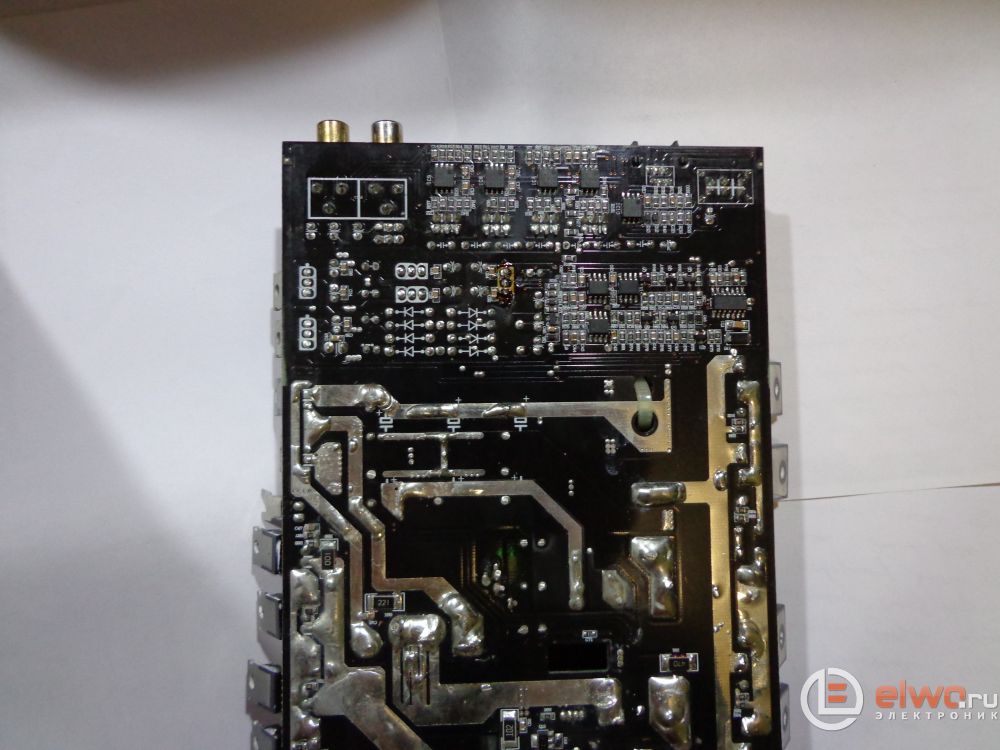

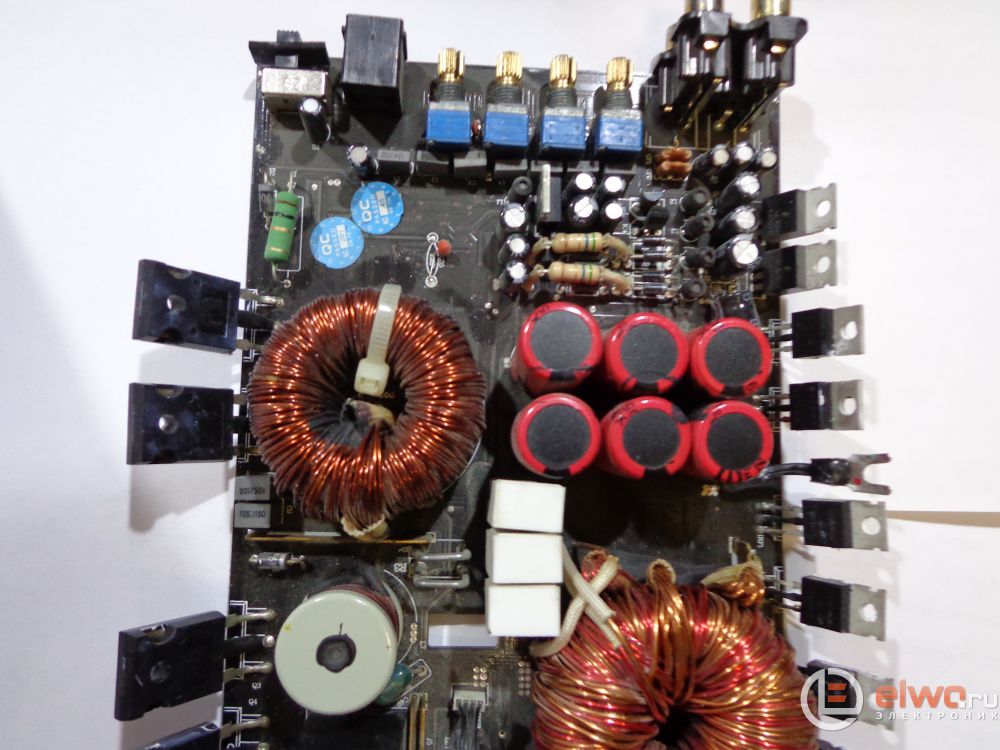

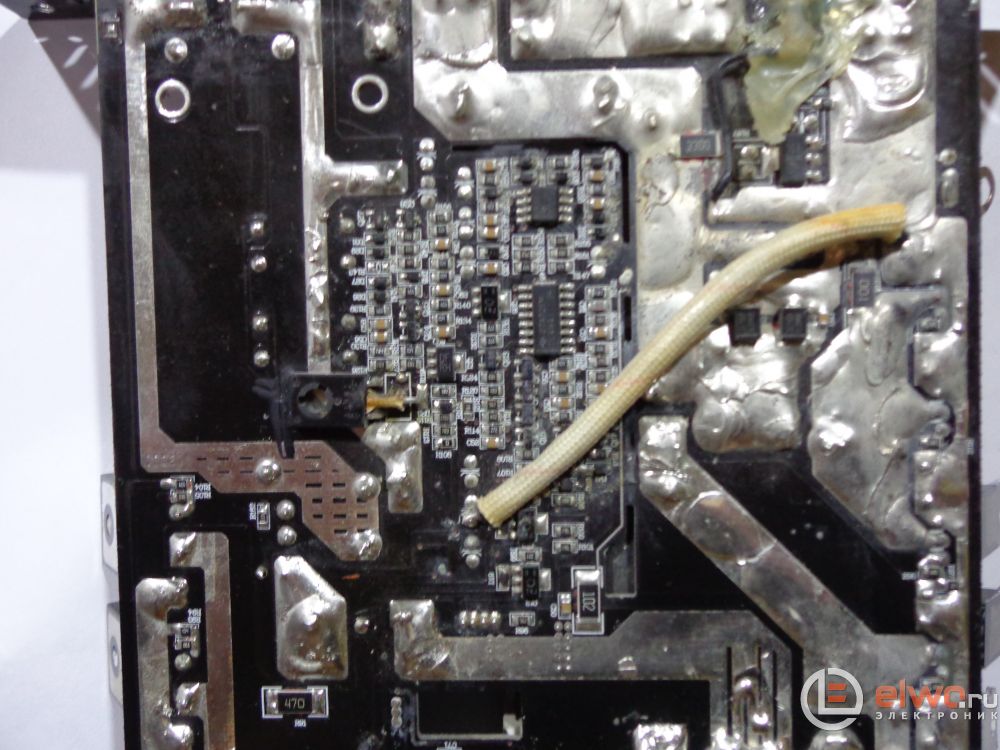

| Схему усилителя выложить не получается Фото косячных мест.

поправил ZinSon - Вс, 15.11.2015, 21:51 |
|
| Вс, 15.11.2015, 21:24 | Сообщение # 4
|
ZinSon Пользователи Активность: 104
| Картинка


поправил ZinSon - Вс, 15.11.2015, 21:36 |
|
| Вс, 15.11.2015, 21:52 | Сообщение # 5
|
ZinSon Пользователи Активность: 104
| картинка


 --------------------------------------------- FIMA, Добавил немного фото. Есть схема в формате pdf ,выложить не получается .
поправил ZinSon - Вс, 15.11.2015, 21:48 |
|
| Пн, 16.11.2015, 21:27 | Сообщение # 6
|
FIMA Пользователи Активность: 1656
| Цитата ZinSon (  ) выложить не получается . А чо такого в том формате? Смари там на схеме практически всё указано.Оконечник выполнен на мосфетах(всего два каскада).Остается проверить все питания,операционник и выходные полевики.
|
|
| Вт, 17.11.2015, 21:31 | Сообщение # 7
|
ZinSon Пользователи Активность: 104
| FIMA, Подскажи пожалуйста на выходе унч стоит реле. Какой частью схемы оно управляется?
поправил ZinSon - Вт, 17.11.2015, 21:32 |
|
| Ср, 18.11.2015, 08:46 | Сообщение # 8
|
FIMA Пользователи Активность: 1656
| Управляться должно с БП (на схеме нет) Должна быть схемка с защитой по току,в БП схема обычно на 2-3 транзисторах. Если нагрузка выходного каскада увеличивается выше нормы увеличивается и ток,тем самым запуская схему защиты.Точнее трудно сказать,тело то у тебя.Нужно все это исключительно для защиты акустики от постоянки при пробое выходных транзисторов. Если схема не включает акустику,то первым делом нада смотреть питание выходного каскада и транзисторы оконечника,а не саму схему управления.
поправил FIMA - Ср, 18.11.2015, 08:47 |
|
| Чт, 19.11.2015, 21:20 | Сообщение # 9
|
ZinSon Пользователи Активность: 104
| FIMA, Вот схема) Добавлено (18.11.2015, 12:32) --------------------------------------------- Не получалось залить целиком файл потому что он большой ,я выдернул страницы с схемами) Добавлено (19.11.2015, 21:20) --------------------------------------------- FIMA, Огромное тебе спасибо что откликнулся и пытался помочь в Принципе я разобрался что куда) нашел сгоревший смд транзистор и обрыв дорожки из-за окисла ( двухсторонняя печатная плата ,переход с одной стороны на другую не контачил). Усилитель заработал . Остается найти транзистор из блока питания sw3205,хотя по схеме FQP65N06 . И дело в шляпе.....))
|
|
| Пт, 20.11.2015, 16:52 | Сообщение # 10
|
FIMA Пользователи Активность: 1656
| Рад за тебя.Цитата ZinSon (  ) sw3205,хотя по схеме FQP65N06 . По моему это одно и тож. Схему далеко не прячь,если все зеленое будешь там не раз.Удачи
|
|
