Помогите разгадать китайскую загадку усилителя *AN7149N*!
|
|
| | Сб, 10.01.2015, 20:23 | Сообщение # 1
|
моторист Пользователи Активность: 179
| Вот как то на днях понадобилось срочно собрать стерео усилитель для одного моего девайса мощностью до 5Вт. Сперва хотел собирать усилитель с нуля, а потом принесли мне не рабочие радио в виде музыкального центра, а там я увидел готовый усилитель на AN7149N. Посмотрев на даташит данной микросхемы и ее подключение, сравнил с подключением в усилителе и увидел кукует а странную обвязку микросхемы.
Отсюда у меня возникает вопросы:
1.Для чего сделана такая насыщенная обвязка усилителя AN7149N?
2.Как осуществить регулирование громкости одним переменным резистором двох каналов или какими то другими хитростями?
3.По даташиту - сопротивление нагрузки 4Ом, если подключить 8Ом динамики - изменится звучание или нет?

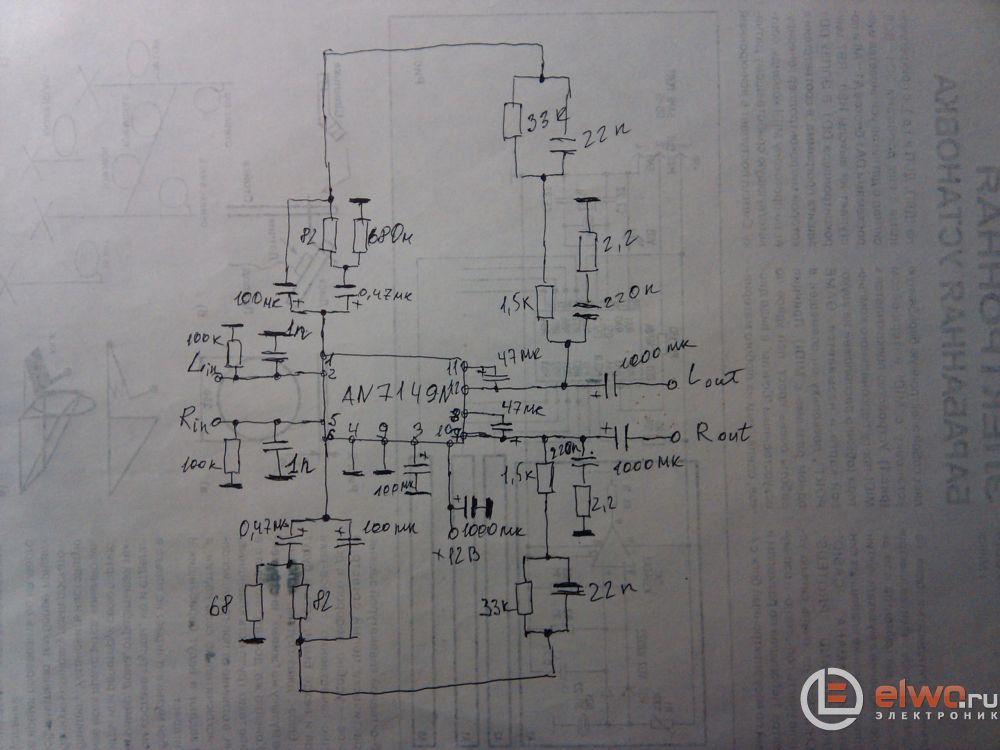

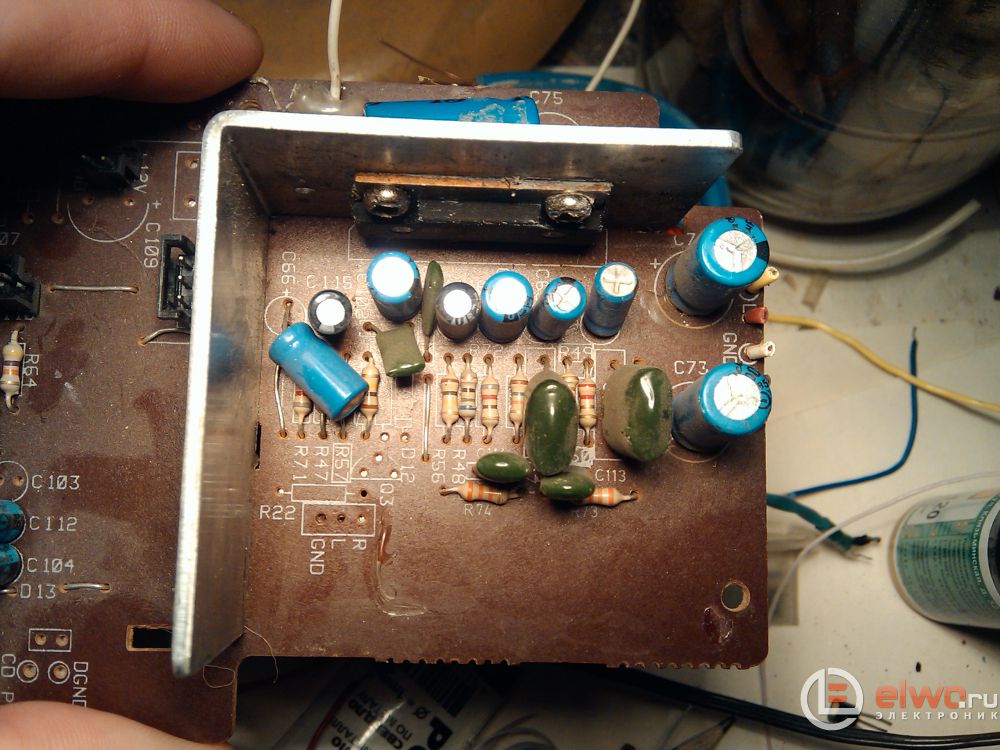

*Прилагаю расшифрованую схему усилителя по ПП, а также внешний вид усилителя и микросхемы.
поправил моторист - Сб, 10.01.2015, 20:24 |
|
| | Сб, 10.01.2015, 22:52 | Сообщение # 2
|
FIMA Пользователи Активность: 1656
| Цитата моторист (  ) .Для чего сделана такая насыщенная обвязка
Цитата моторист ( ) изменится звучание или нет? |
|
| | Сб, 10.01.2015, 23:52 | Сообщение # 3
|
моторист Пользователи Активность: 179
| Цитата FIMA ( ) Сам то как думаешь?
думаю, что мощность конечно же упадет, а вот звучание не знаю. Если знал бы не спрашивал!
|
|
| | Вс, 11.01.2015, 00:49 | Сообщение # 4
|
FIMA Пользователи Активность: 1656
| Цитата моторист ( ) а вот звучание не знаю. |
|
| | Вс, 11.01.2015, 21:02 | Сообщение # 5
|
msmmmm Пользователи Активность: 150
| Какой там звук - 1-ваттное китайское гуано для шипелок. А обвязка - попытка из ЭТОГО (посредством корректирующих АЧХ цепей) сделать хоть сколь-нибудь слушабельный звук. Умываюсь слезами умиления, когда читаю о каких-то 10% нелинейных при 5 Вт выхлопа. Громкость регулируй сдвоенным переменником или поставь электронный регулятор, их полно недорогих - с регуляторами тембра, баланса и без них.
|
|
| | Пн, 12.01.2015, 20:01 | Сообщение # 6
|
моторист Пользователи Активность: 179
| Да, что китайское гавно это точно! А что поделаешь, что имеем то имеем.
Буду что то городить с переменниками)
|
|
| | Пн, 12.01.2015, 21:54 | Сообщение # 7
|
msmmmm Пользователи Активность: 150
| Прошу заметить, что я данным словом не оперировал, а написанное мною имеется во всех словарях, в т.ч. и в википедии. Правда суть его от этого не меняется. Сорри за оффтоп.
|
|
| | Вт, 13.01.2015, 02:54 | Сообщение # 8
|
FIMA Пользователи Активность: 1656
| msmmmm, моторист, Расслабьтесь,все вещи названы своими именами.
|
|
