Опознать лампу и усилитель на ней (4 шт.параллельно)
|
|
| | Пт, 09.01.2015, 16:39 | Сообщение # 1
|
pepel Пользователи Активность: 60
| Всем доброго дня.

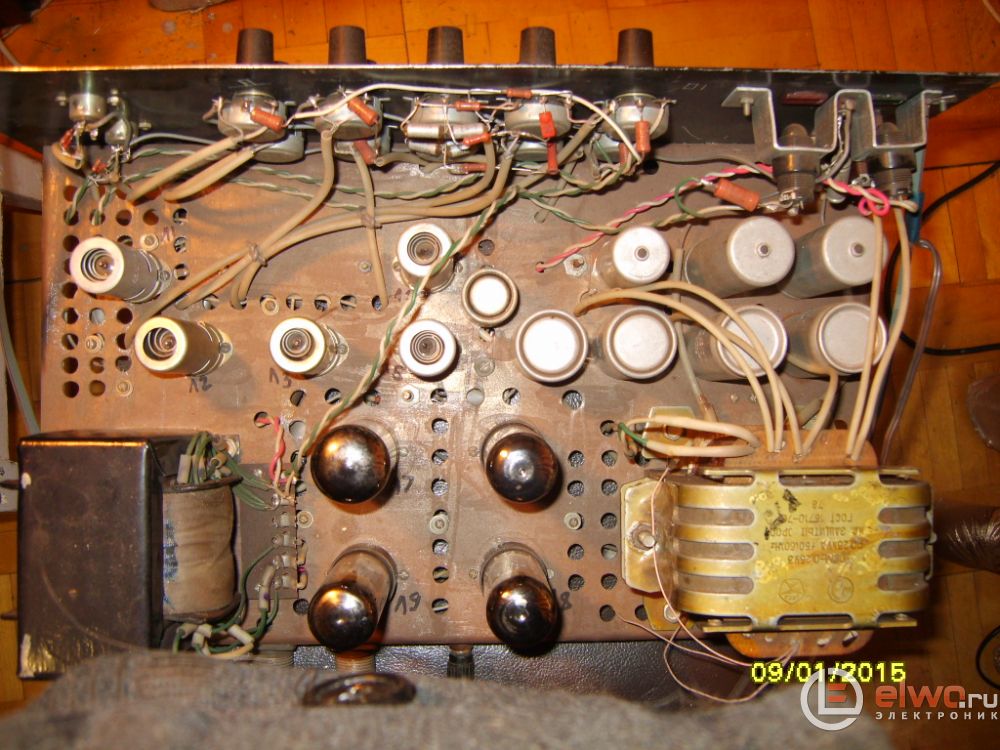

притараканили мне ребята усилитель на 9 лампах.
5 шт. это 6Н2П,а 4=?

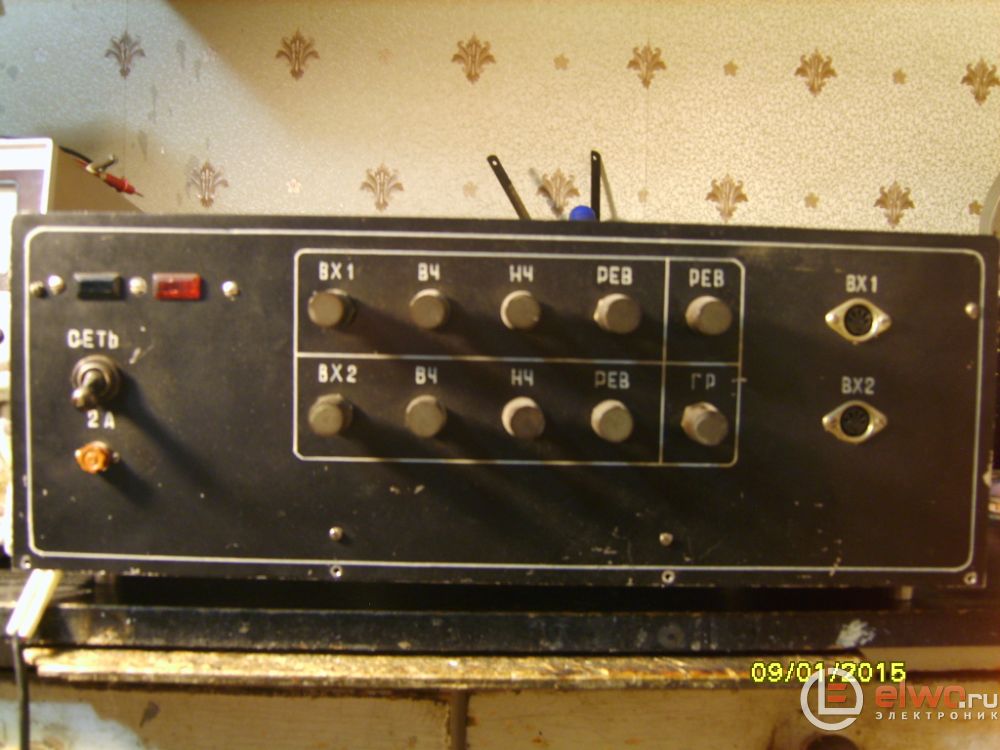

усилитель как я понял моно,с тэмброблоком,собранном на 6Н2П, фото прикреплю.

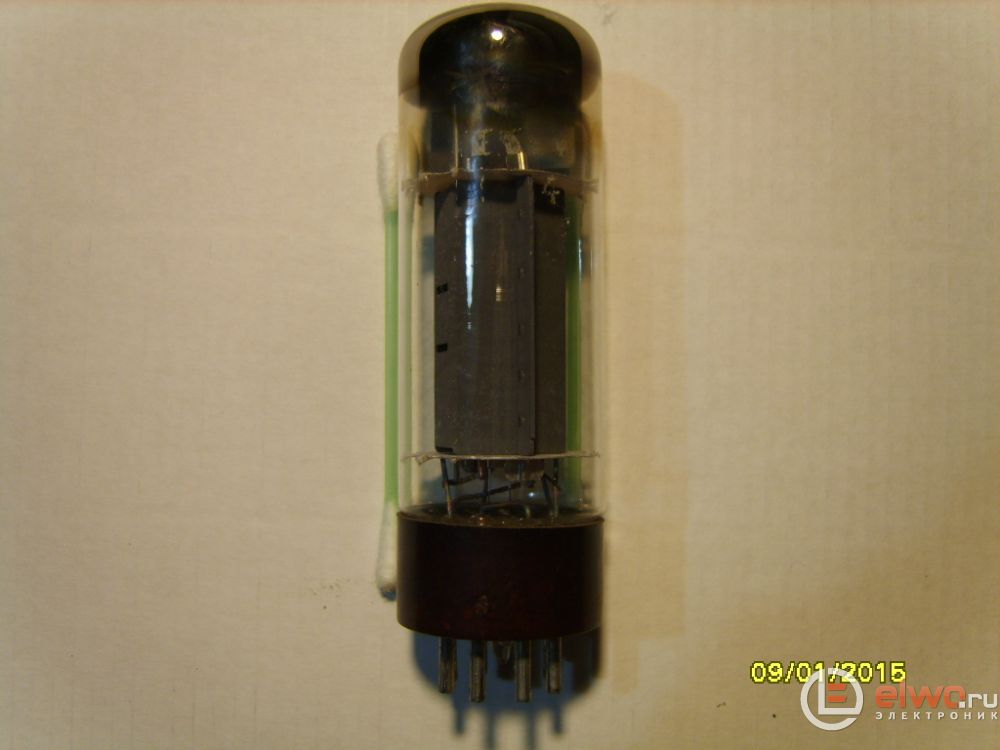

на одной из 4 выходных ламп написано TESLA и 4 в маркировке.
у лампы 8 ног.2и7 накал 6.3в.на ногу №4 приходит 250 в.через резистор 1к=2вт.
ноги №1 и 2 замкнуты и на них приходит +42в.
что удалось узнать у ребят из лаборатории,откуда этот усилок,то что его собирали в 70 е годы по схеме усилка
на которых слушали битлов.
4 не известные мне лампы на выходе стоят в парралель.

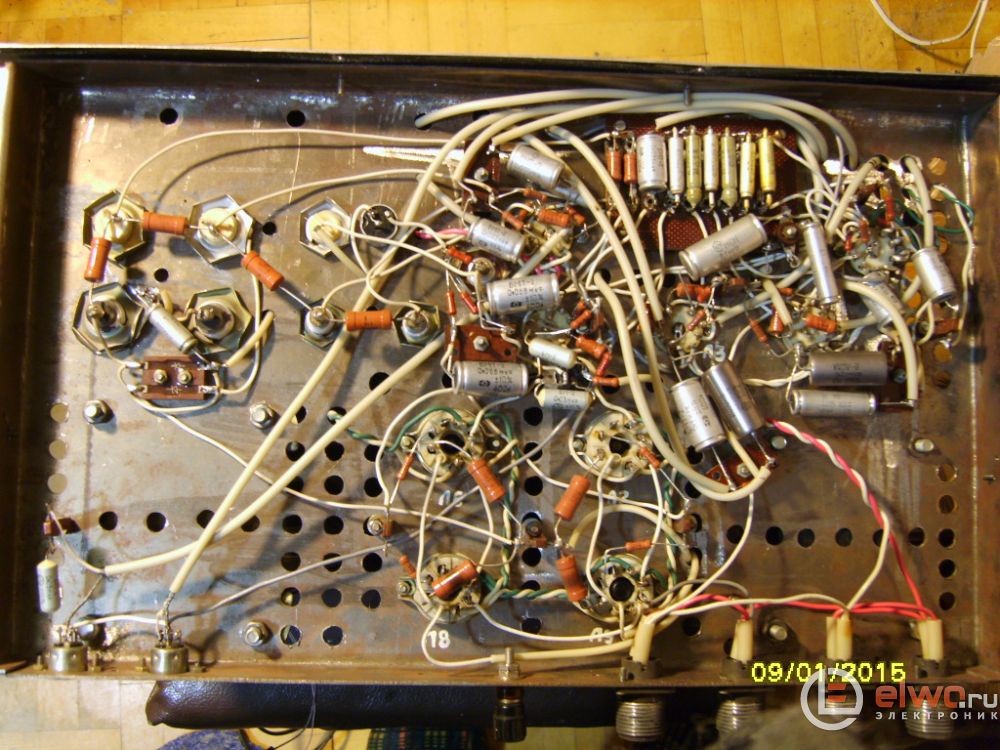

сейчас поплзал по усилку.
обмотка 1 выходного тр. намотана с 3 выводами как ТВЗ1-6
крайние конци обмоток идут на 3 ножку вых.ламп, на средний вывод приходит +250в.
обмотка 2 собрана из 4 обмоток в парралель,её сопротивление = 7ом. как она секционированна,незнаю
поправил pepel - Пт, 09.01.2015, 16:57 |
|
| | Пт, 09.01.2015, 17:27 | Сообщение # 2
|
Gamzan Друзья Активность: 1327
| pepel, по ходу, это "елка" - EL34.
|
|
| | Пт, 09.01.2015, 17:45 | Сообщение # 3
|
pepel Пользователи Активность: 60
| Gamzan,добрый вечер!
а что нибудь по мощнее и стерео из этого добра собрать можно или не очень?
просто лежит мёртвым грузом но рабочее,пробовал включать,правда на 4ом.другово нет,орёт гад(всмысле играет)
|
|
| | Пт, 09.01.2015, 17:51 | Сообщение # 4
|
Gamzan Друзья Активность: 1327
| Стерео по двухтактной схеме 12Вт на канал в классе А или 18-20Вт на канал в классе АВ.
|
|
| | Пт, 09.01.2015, 18:47 | Сообщение # 5
|
pepel Пользователи Активность: 60
| а класс АВ,это как примерно схема будет выглядеть и какие там искажения?

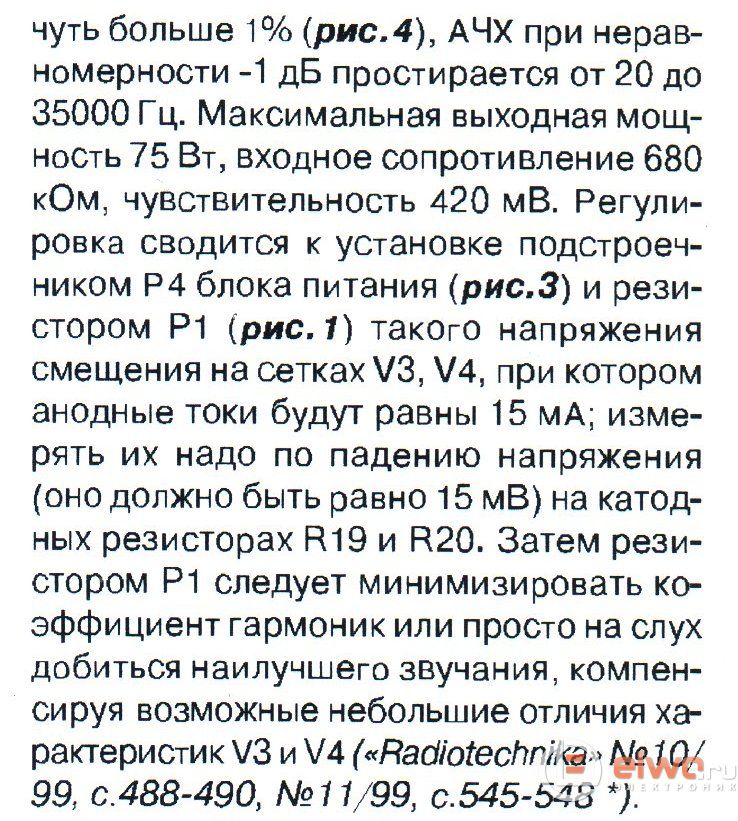

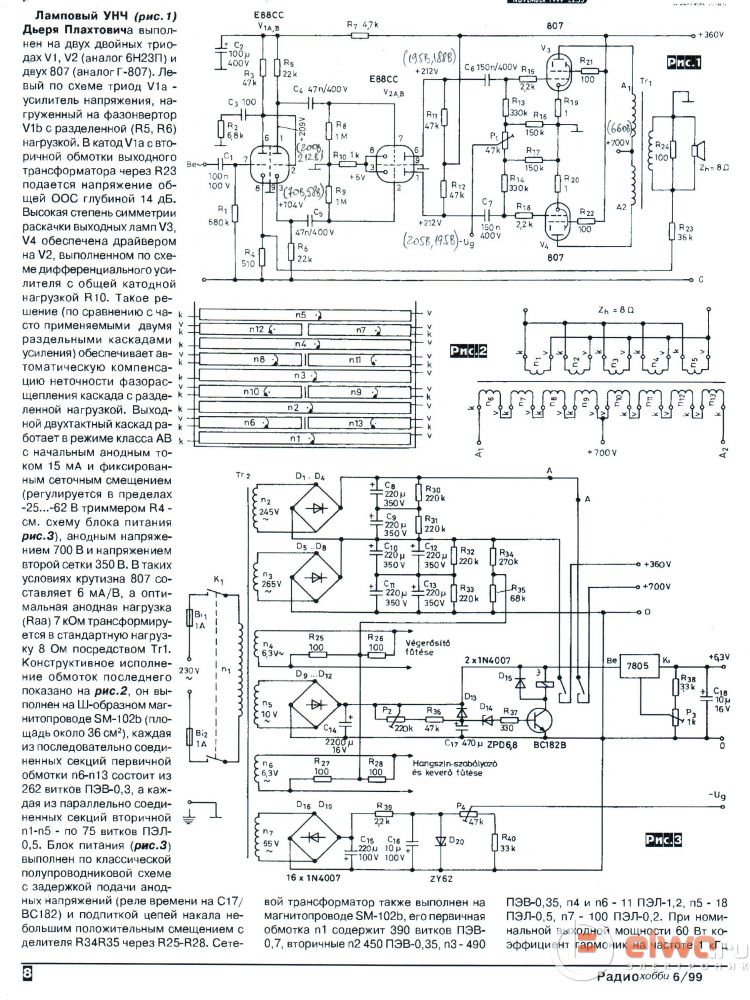

и ещё просьба к тебе Gamzan,подскажи схему усилка ват 40 на канал,можно Г-807или какие другие.
поправил pepel - Пт, 09.01.2015, 18:53 |
|
| | Пт, 09.01.2015, 19:53 | Сообщение # 6
|
Gamzan Друзья Активность: 1327
| Как говорится, чем могу. Гуглите и найдете
|
|
| | Пт, 09.01.2015, 20:02 | Сообщение # 7
|
pepel Пользователи Активность: 60
| Gamzan,а на 4 ом. там выход можно пересчитать?
если можно,то как это сделать правильно,для меня это впервой?
|
|
| | Пт, 09.01.2015, 22:13 | Сообщение # 8
|
Gamzan Друзья Активность: 1327
| По расчетам выходников не помогу - слаб еще
|
|
| | Сб, 10.01.2015, 09:48 | Сообщение # 9
|
pepel Пользователи Активность: 60
| Gamzan,исходя из формулы расчёта мощности которую ты мне давал в посте №39 прошлый раз,напряжение на выходе при 72вт.должно быть порядка 17в. при нагрузке 4ом.Может просто намотать вторичку под это напряжение и дело в шляпе. первичка то останется не тронутой,значит нагрузка анодов ламп не изменится,
т.е. мы меняем тольконапряжение на нагрузке,я думаю,что этот номер прокатит.
|
|
| | Сб, 10.01.2015, 11:55 | Сообщение # 10
|
Gamzan Друзья Активность: 1327
| Цитата pepel (  ) первичка то останется не тронутой,значит нагрузка анодов ламп не изменится
При изменении числа витков вторички изменится приведенное сопротивление первички, поэтому нагрузка на лампу тоже изменится. Не так все просто...
поправил Gamzan - Сб, 10.01.2015, 11:56 |
|
