Хочу собрать усилитель на 6н14п в параллель ватт по 15
| |
| | Сб, 03.01.2015, 19:50 | Сообщение # 51
|
Gamzan Друзья Активность: 1327
| Именно номинал R2 очень важен. От него оч сильно зависит режим работы лампы и искажения, вносимые каскадом. При тонкой настройке его еще придется подбирать. Добавлено (03.01.2015, 19:50)
---------------------------------------------
И еще: если при закороченном входе слышны всякие посторонние звуки типа гудения, жужжания и т.п., сразу проверяй экранировку и разводку земли. Самовозбуда нет?
|
|
| | Вс, 04.01.2015, 08:00 | Сообщение # 52
|
pepel Пользователи Активность: 60
| Gamzan,прости но, самовозбуждение-это как выглядит(всмысле на слух)?
|
|
| | Вс, 04.01.2015, 11:21 | Сообщение # 53
|
Gamzan Друзья Активность: 1327
| Паразитная генерация. Может генерить в области звуковых частот (свист, рокот, гул), а может и выше (тогда ее можно определить только вольтметром переменного тока или осциллографом, подключенным к выходу параллельно нагрузке). В общем, при отсутствии сигнала на входе в динамике не должно быть никаких звуков. Только не путать с фоном 50Гц или 100Гц, который может проникать из-за плохой экранировки, неудачной разводки общего провода или плохой фильтрации напряжения в БП. Если есть земляные петли (замкнутые контуры общего провода), то можно и радио поймать
|
|
| | Вс, 04.01.2015, 20:01 | Сообщение # 54
|
pepel Пользователи Активность: 60
| скоро отправлю внуков домой,тогда займусь усилком,а пока хожу кругами. Добавлено (04.01.2015, 17:35)
---------------------------------------------
Gamzan,при закороченном входе тишина полная.если ухо прижать к колонке(15АС-201),то слышно очень слабое гудение.
пока сейчас ковырялся,что-то там коротнул,щёлкнуло как кондёр и о чюдо,рокот пропал.
ломаю пока один канал,сейчас займусь вторым. на что обратил внимание,так это при убранной в 0 громкости, при 1в на входе,слышно сигнал на выходе напряжением 0.4в.
корочу переменник пинцетом и полная тишина,получается,что переменник не полностью доходит до 0. Добавлено (04.01.2015, 18:25)
---------------------------------------------
Gamzan,я случайно замкнул R3,и в это время на катоде,ножке №8 стало +1,5в.
напряжение в точке R3,R4,R10,C1=248в(по справочнику можно 250в.)
может поставить туда(вместо R3 ~10к) и попробовать на катоде выставить 1-1,5в.
что скажешь на это? Ты в этом больше шариш.Я думаю лампе не поплохеет? Добавлено (04.01.2015, 20:01)
---------------------------------------------
Gamzan,УРААААА!
я его добил,в смысле заставил работать.
рокот был из-за R2,потавил тудапостоянный на 70ом и последовательно 1к.
пробовал выставить падение~1в. не получается,держится порядка 0.8в и всё,а рокот неизчезает.
тогда стал просто крутить пока рокот не изчез.потом при замерах на эквивалент нагрузки слегка выровнял
напряжения на выходе с помощью R2.
вот результаты замеров,(мне нравится и звук при проигрывании музыки чистый в колонках).
привожу замеры по одному каналу(разница по каналам 2-3 сотки)
вх.=0.502в. вых=6.02в. мощн.=9вт.
вх.=0.7в вых=6.36в. мощн.=10.1124вт.
вх.=1.013в вых.=6.94в мощн.=12.0409вт.
не шумов,не помех, всё чинно и пристойно.
мож я чёт нето намерял? подскажи.
|
|
| | Вс, 04.01.2015, 20:52 | Сообщение # 55
|
Gamzan Друзья Активность: 1327
| pepel, поздравляю! Приятно читать восторженные слова, в нашем полку прибыло!
На данный момент меня интересует реальный номинал R2 и напряжение на нем.
|
|
| | Пн, 05.01.2015, 09:10 | Сообщение # 56
|
pepel Пользователи Активность: 60
| Gamzan,кончно,конечно.
померяю и отпишусь,к тому же мне тоже интересно,только я боюсь делать лишние телодвижения.
хотя,что ему будет.
Добавлено (05.01.2015, 09:10)
---------------------------------------------
Gamzan,сейчас всё померял и офигел.
R2лкв.=443ом. пад.напр.=473мв.
R2прав.=473ом. пад.напр.=476мв.
и ещё заметил, что когда соединяю корпус конденсатора С3=0.1(К40У-9,стоит от старого осцилографа),
фон в канале вообще исчезает.мож его заземлить,всмысле корпус?
у меня все детальки кроме ламп и резюков из того осцилографа С1-19.
просто попался уже наполовину раздербаненый (руки бы вырвал).
поправил pepel - Пн, 05.01.2015, 09:11 |
|
| | Пн, 05.01.2015, 11:11 | Сообщение # 57
|
Gamzan Друзья Активность: 1327
| Цитата pepel (  ) когда соединяю корпус конденсатора С3
Соединяешь с чем? С землей?
поправил Gamzan - Пн, 05.01.2015, 11:13 |
|
| | Пн, 05.01.2015, 11:34 | Сообщение # 58
|
pepel Пользователи Активность: 60
| с - блока питания,и где точки соединения R1,R2,pin9 VL1,R7,R8,R9,R12
уже час просто гоняю без сигнала,пока всё чики-пуки(дай бог)
сейчас займусь индикатором вых.мощи (старт 7179 прошлого века)
а то воткнул,а он мозги имеет,непорядок.

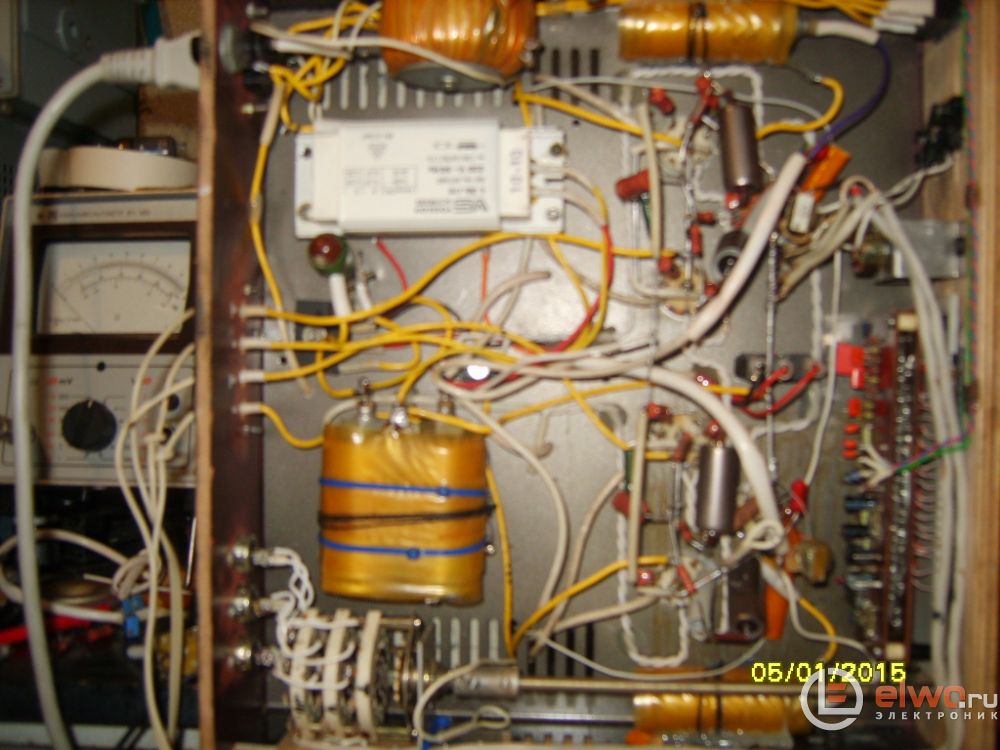

вот несколько фоток на сегодня при вкл. усилке.
|
|
| | Пн, 05.01.2015, 11:39 | Сообщение # 59
|
Gamzan Друзья Активность: 1327
| Цитата pepel ( ) уже час просто гоняю без сигнала
Чего ж без сигнала? Пусть поет - лампы проснутся быстрее.

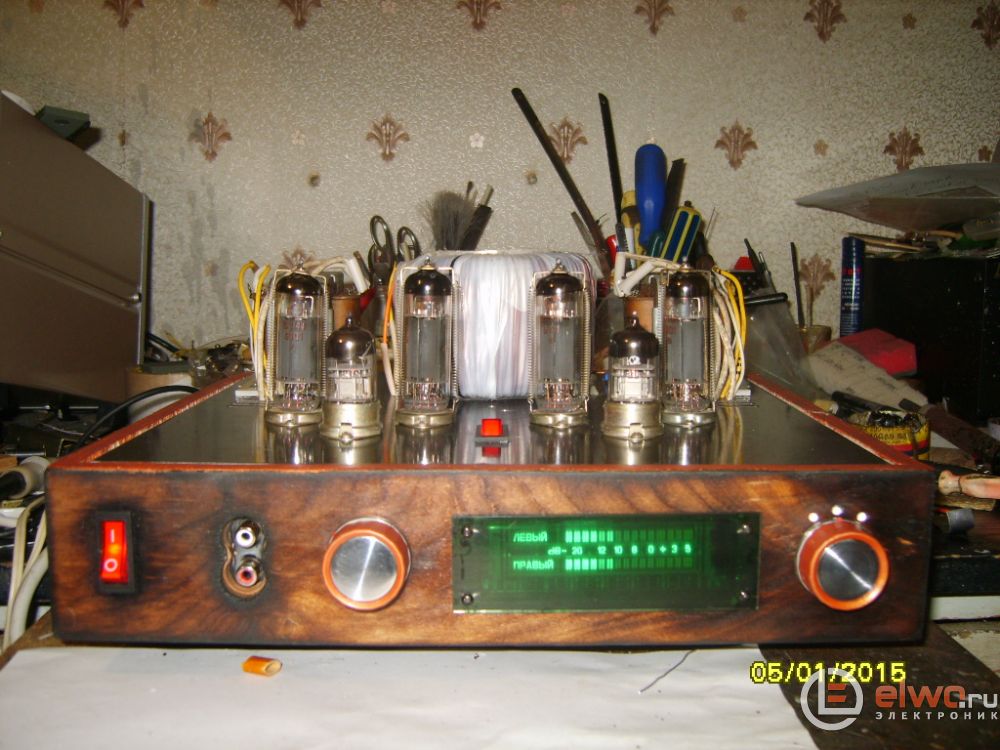

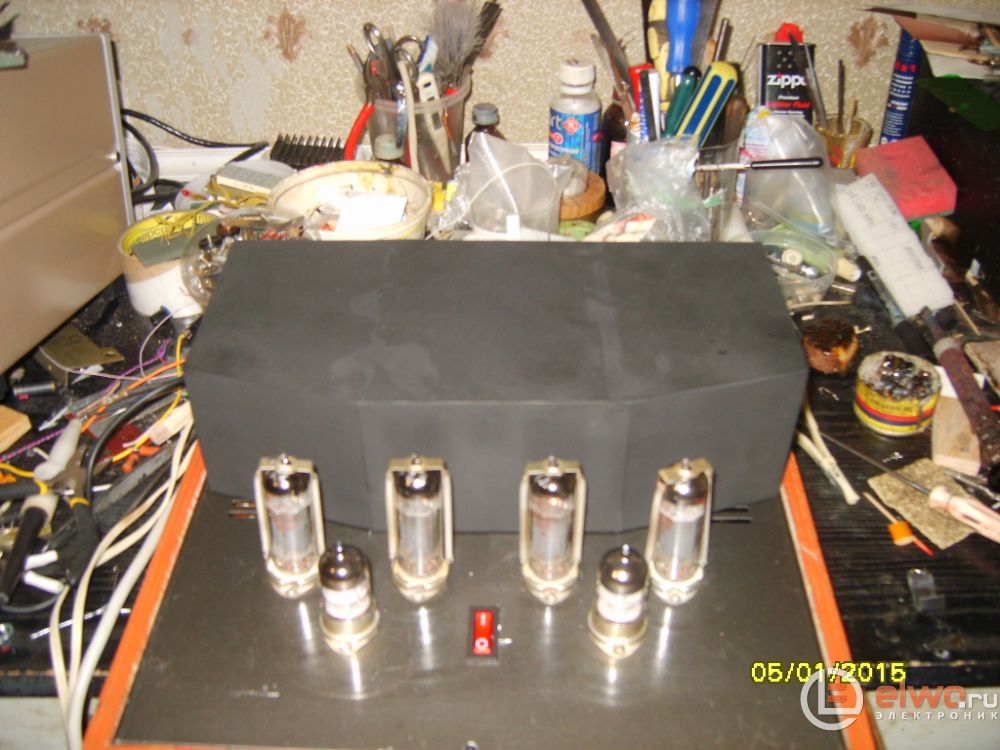

Ну вот, почти законченный вид. Осталось кожухи на трансы придумать
|
|
| | Пн, 05.01.2015, 11:50 | Сообщение # 60
|
pepel Пользователи Активность: 60

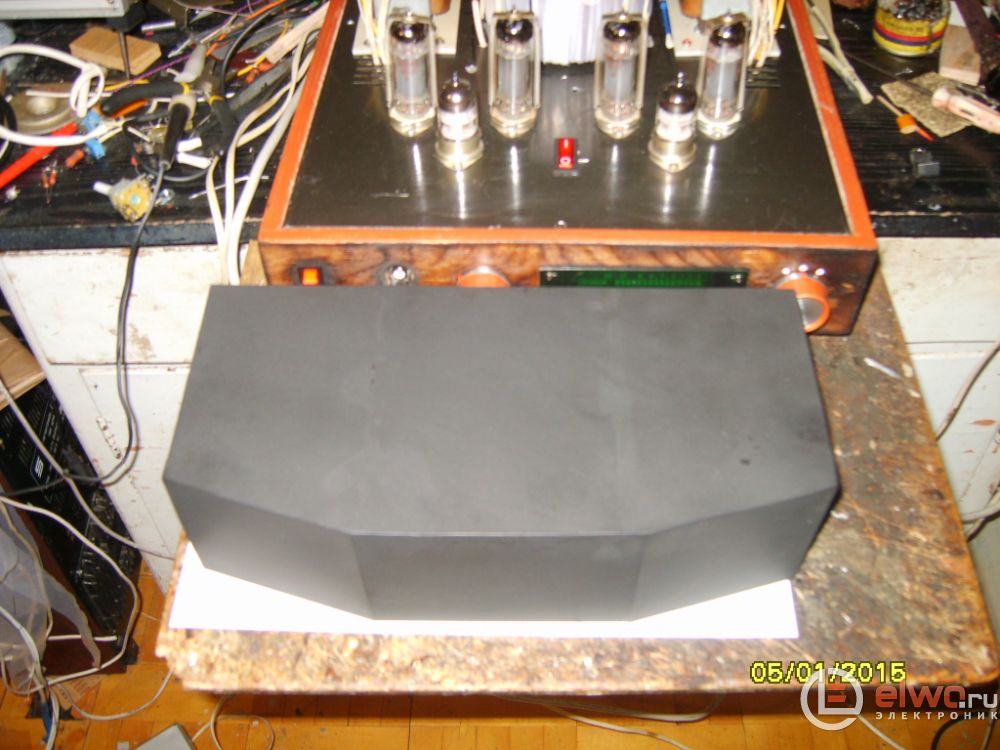

| вот кожух,готовый,только в стороне лежал
|
|
