О лампах в УНЧ
| |
| | Пт, 18.07.2014, 13:11 | Сообщение # 421
|
Яр Пользователи Активность: 202

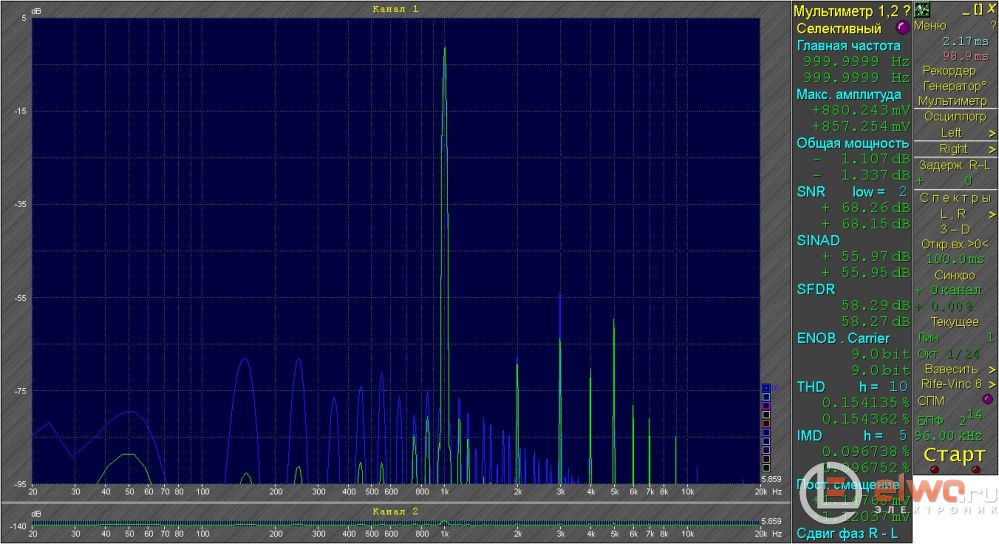

| Вот характеристики практически те же.  Добавлено (18.07.2014, 13:11)
---------------------------------------------
Второй канал
|
|
| | Пт, 18.07.2014, 21:28 | Сообщение # 422
|
rv3dun Друзья Активность: 403
| Цитата Яр (  ) Дык у нас первый час ночи уже был.
да, страна, крупнейшая в мире, сори.
поправил rv3dun - Пт, 18.07.2014, 21:29 |
|
| | Пт, 18.07.2014, 22:54 | Сообщение # 423
|
Gamzan Друзья Активность: 1327
| Яр, как ты рассчитываешь выходники на железе ПЛ?
|
|
| | Сб, 19.07.2014, 05:40 | Сообщение # 424
|
Яр Пользователи Активность: 202
| Цитата Gamzan ( ) Яр, как ты рассчитываешь выходники на железе ПЛ?
Железо от 4,5 кв.см (маленькое) до 10 кв.см (большое) . Витки от 1200 (при большом) до 1600 (при маленьком). Вторичка от 50 и выше для 4 Ом. Взял в среднем, ТС160 большой, первичку хотел намотать 1300 вит на плечо, но провода хватило на 1250. Вторичку взял 65 вит по две обмотки на каждой катушке (параллельно) плюс 30 вит плюс 5+5+5+5 витков на каждой, это для согласования с лампой. В общем четыре обмотки по 65 вит. соединил параллельно , а обмотки на катушках по 30 вит плюс 5+5+5+5 витков последовательно. При подключении первички в сеть получил напруги 5-6,5 В (для 4 Ом), 8-9 В (для 8 Ом) и 10-12 В (для 16 Ом). Это при коммутации этих дополнительных обмоток к тем 65 виткам.
Пишут, что не возможно рассчитать точно ТВЗ поскольку все лампы разные и собственно все ТВЗ разные. Практически я убедился в этом. Купил квартет подобранный ламп 6п41с. ТС 160 намотал один к одному. Получается, что первичка везде одинакова для всех типов ламп в том диапазоне витков. Важно согласование лампы к конкретному ТВЗ. Проще всего подобрать вторичную обмотку, поэтому и столько дополнительных витков и выводов на них.
Я хотел сделать на 16 и на 8 Ом.
Подключил эквивалент к отводу от вторички (отводы где показывали разброс напряжений от 10-12 В). И крутил фиксированное смещение выходных ламп одновременно смотря на изменение КНИ и ИМД по программе. Ток при наименьшем КНИ и ИМД получился на одном моноблоке по 50 мА на лампу, на втором по 66 мА на лампу. Это и есть точное согласование ТВЗ с лампой. Потом естественно, крутил по наименьшему КНИ и ИМД баланс плеч, драйвер и анодный резистор в ФИ, и так несколько кругов.
В конце каждого круга игрался с обмотками вторички. Т.е. нагрузку перекидывал по отводам вторички и смотрел КНИ и ИМД.
Обратил внимание, что если задействовать полностью всю вторику для 16 Ом, то наименьшие КНИ и ИМД получаются если жарить лампу. Поэтому взял отвод в одном случае 65+30+5+5, в другом 65+30. Вот приемлемые токи и получились. Потом не меняя регулировки в схеме. Просто взял эквивалент на 8 Ом и пробежался по всем имеющимся отводам выбрав наименьшее КНИ и ИМД, тока мощность получилась не 18 Вт а 11 Вт в одном и 12 Вт в другом моноблоке. ОООС та же через вывод на 16 Ом.

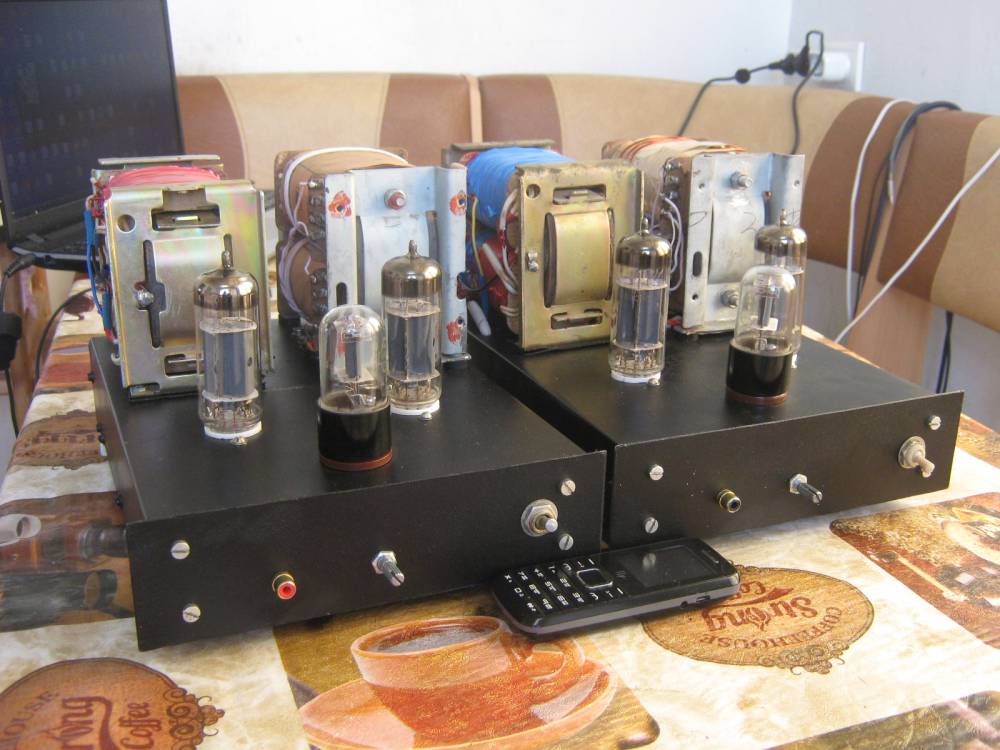

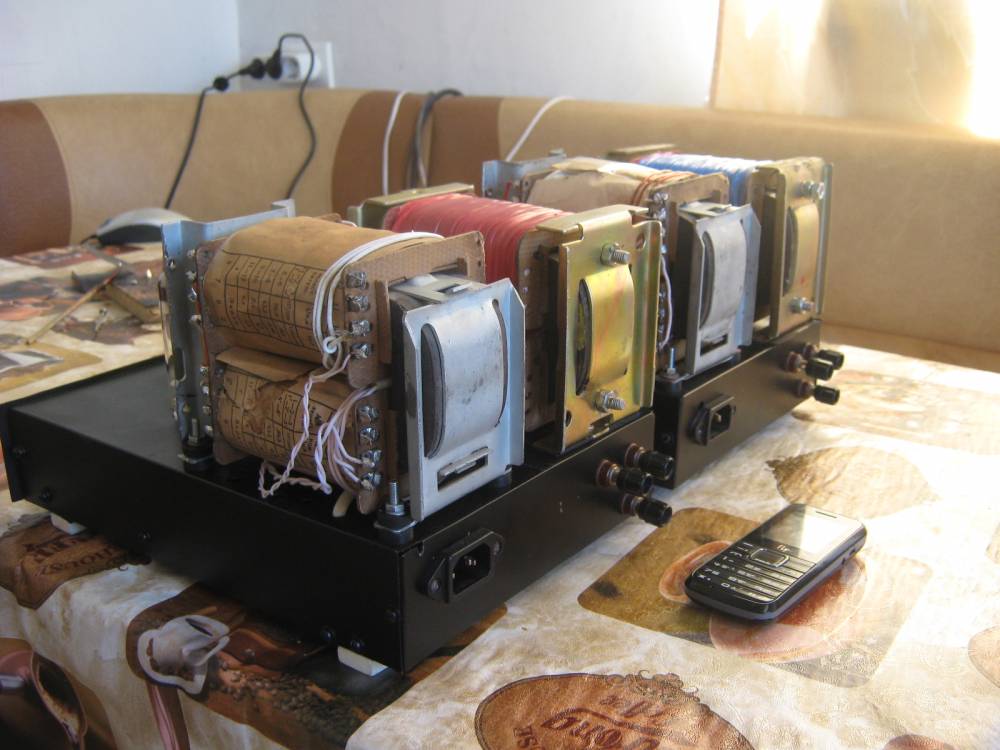

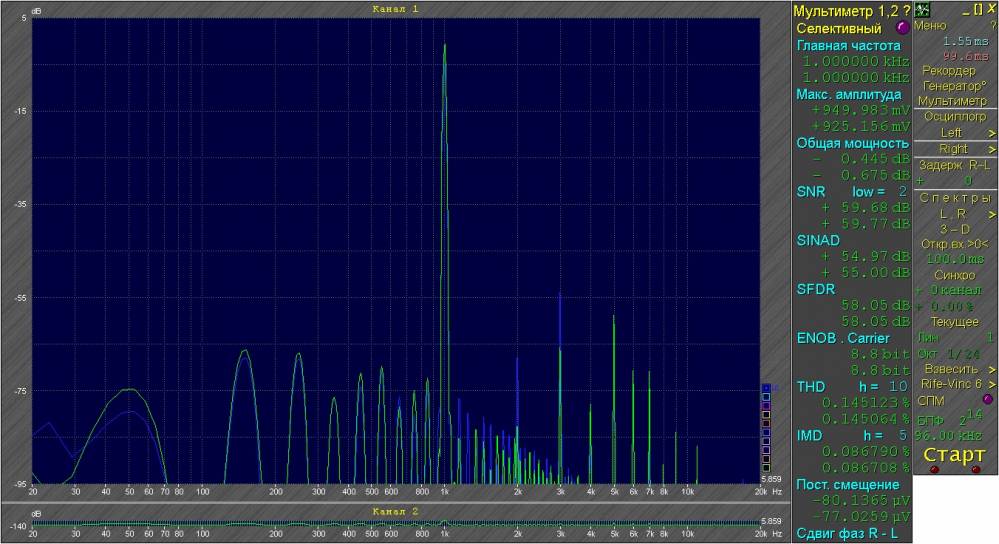

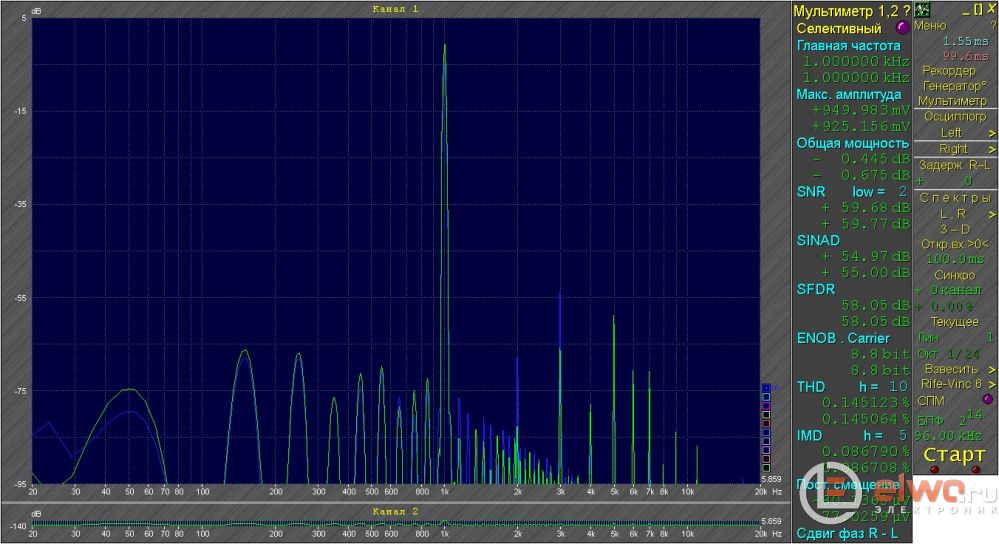

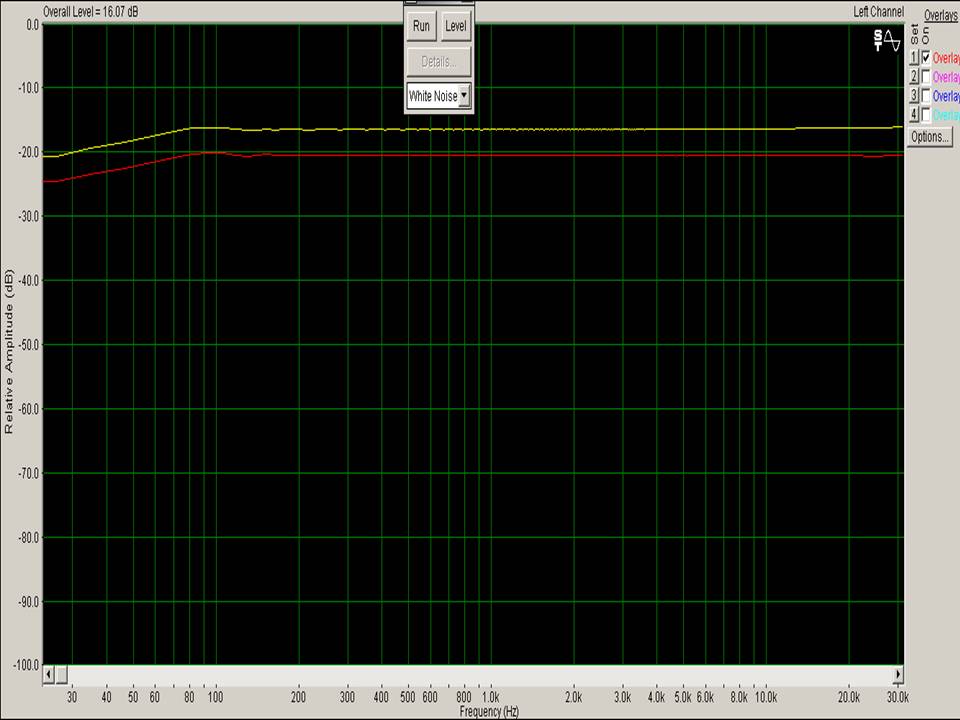

Щас заморочился тем, что смотри график, у меня куча тычков ниже 1 кГц (на искажения они не влияют, но на нервы, что что-то не так, да  ), В итоге если вывод вторички который сидит на корпусе откнуть от корпуса, то этот лес тычков пропадает. Однако если откинуть входной кабель, то этот лес появляется.

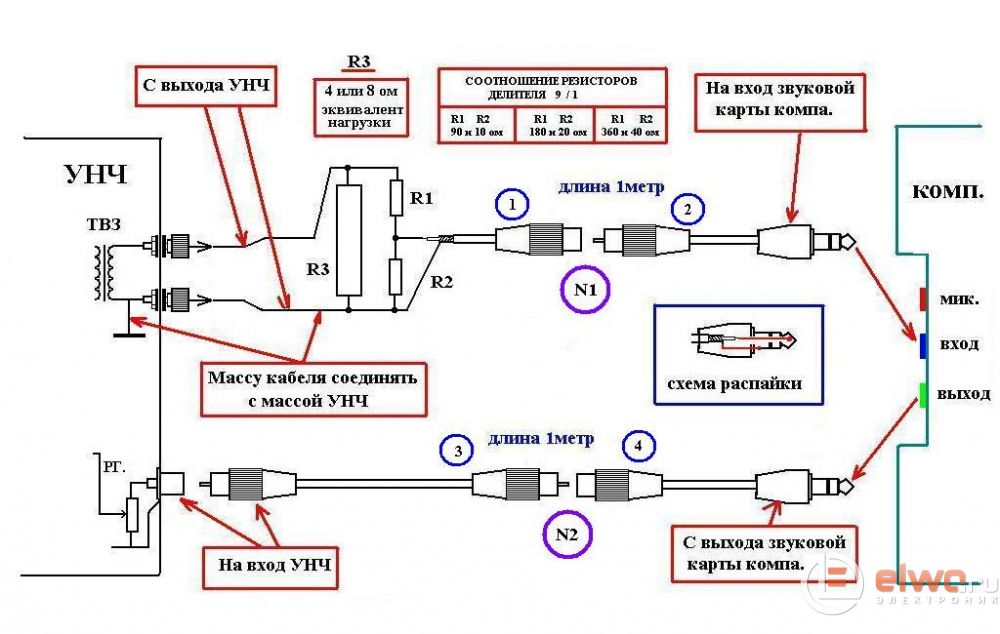

Схема подключения согласно каринки правильная.
|
|
| | Сб, 19.07.2014, 11:39 | Сообщение # 425
|
Gamzan Друзья Активность: 1327
| Яр, спасибо за развернутый ответ. Я считаю сейчас выходник для 6П3С-Е (тетродный) на железе ПЛ16х32х50. В примерах везде расчет на броневых сердечниках, и мне непонятно, как задаваться сечением магнитопровода с двумя катушками.
Цитата Яр ( ) Однако если откинуть входной кабель, то этот лес появляется
Имхо, где-то ловишь наводки по входу, проверяй землю и экранировку.
|
|
| | Сб, 19.07.2014, 12:32 | Сообщение # 426
|
Яр Пользователи Активность: 202
| Цитата Gamzan ( ) Имхо, где-то ловишь наводки по входу, проверяй землю и экранировку.
Спасибо, ужу нашел, наводка была на провод от выхода уся до входа компа
Цитата Gamzan ( ) Я считаю сейчас выходник для 6П3С-Е (тетродный) на железе ПЛ16х32х50.

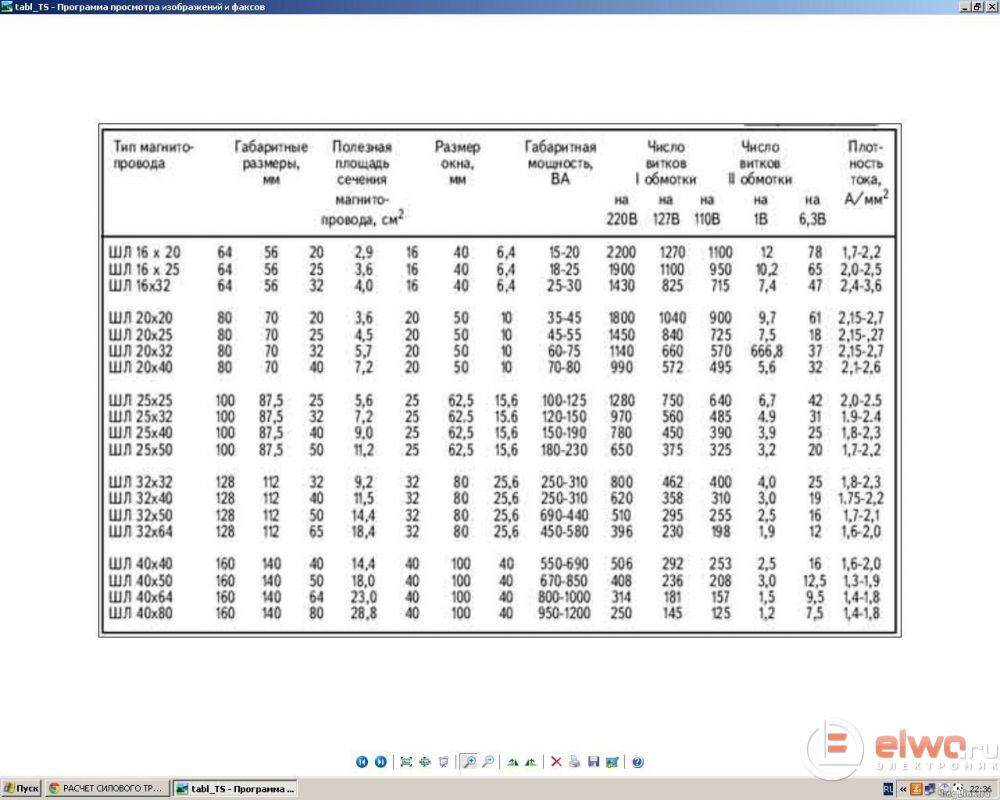

Насколько я понял расчет для ШЛ и ПЛ одинаков. Держи табличку. Вот выдержка "........Витков ложим 1800 в каждом плече при маленьком сечении 4-5см. кв 1500вит. при 5-7см.кв. и 1300вит при 7-10см.кв.....".
У меня 8 см.кв. я намотал 1250 вит на каждую катушку и отлично получилось.
По току ".....Первичка мотается проводом рассчитанным на ток лампы выходной. 0,15-0,17 до 40ма,0,24-0,27 до 100ма, 0,33 до 150ма......"
Вот еще "......Для этого есть расчёт силового трансформатора. На какую мощность расчитан этот сердечник на частоте 50 гц. Нужен размер языка и толщина набора, что б сечение определить. А уж от сечения и пляшем. Но практически такой расклад на 50гц
10см.кв =100ватт
7,5см.кв = 60ватт.
6см.кв = 40ватт
4,5см.кв = 20ватт
Три варианта. Вторичка должна выдавать 4,5 вольт для 4х ом,7 вольт для 8 ом 11-12 вольт для 16 ом нагрузки. При подаче 220 вольт на первичку. ......"
Слушай не маловато ли будет сечение 5,12 для РР на 6п3с (в смысле передачи низов). Намотав 1800 вит, конечно низы будут, но можно потерять в прозрачности верхов, потому как пишут, что баланс ТВЗ с увеличением витков смещается в сторону низов. По видимому и применяют трансы большего сечения, чтоб как то балансировать на границе межде нормальными низами и нормальными серединой и верхами.
|
|
| | Сб, 19.07.2014, 12:33 | Сообщение # 427
|
Яр Пользователи Активность: 202
| Ой табличку забыл
|
|
| | Сб, 19.07.2014, 14:08 | Сообщение # 428
|
Gamzan Друзья Активность: 1327
| Цитата Яр ( ) не маловато ли будет сечение 5,12 для РР на 6п3с
Яр, у меня СЕ.
Цитата Яр ( ) "........Витков ложим 1800 в каждом плече при маленьком сечении 4-5см. кв 1500вит. при 5-7см.кв. и 1300вит при 7-10см.кв.....".
Как-то у Василича странно получается. Количество витков первички зависит только от размера сердечника. А от самой лампы разве не зависит? От ее внутреннего сопротивления, в первую очередь? От режима лампы: триод, УЛ или пентод?
|
|
| | Сб, 19.07.2014, 14:51 | Сообщение # 429
|
Яр Пользователи Активность: 202
| Цитата Gamzan ( ) Яр, у меня СЕ.
Умножай на два.
Цитата Gamzan ( ) Как-то у Василича странно получается. Количество витков первички зависит только от размера сердечника.
Конечно зависит от многих факторов. Но он просто делает, подбирает соотношением витков, как ни считай в итоге к этому придешь это все доказано практикой.
|
|
| | Сб, 19.07.2014, 18:39 | Сообщение # 430
|
rv3dun Друзья Активность: 403
| да, да и еще желательно не вылезать за 100 ом первичной обмотки
|
|
