О лампах в УНЧ
|
|
|
| | Чт, 17.07.2014, 15:45 | Сообщение # 412
|
Яр Пользователи Активность: 202
| вот
|
|
| | Чт, 17.07.2014, 15:45 | Сообщение # 413
|
Яр Пользователи Активность: 202
| подвал
|
|
| | Чт, 17.07.2014, 16:59 | Сообщение # 414
|
Яр Пользователи Активность: 202

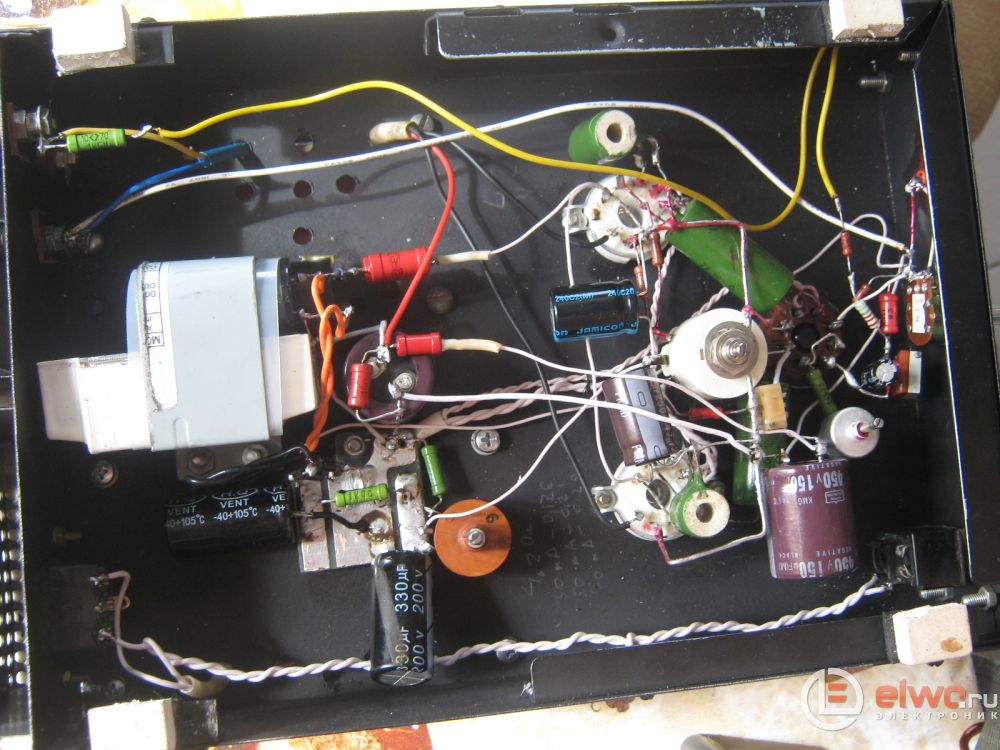

| Фото. Добавлено (17.07.2014, 16:59)
---------------------------------------------
не удержался и подоткнул к имеющимся отводам вторичной обмотки нагрузку на 8 Ом. Ничего не меняя в регулировках схемы выбрал по наименьшему КНИ и ИМД. Делитель 1/20, ОООС та же получается через отвод на 16 Ом. КНИ 0,32%, ИМД 0,23 %, на выходе 12 Вт.
Не зря третью клемму на корпусе выводил
|
|
| | Чт, 17.07.2014, 17:00 | Сообщение # 415
|
Яр Пользователи Активность: 202

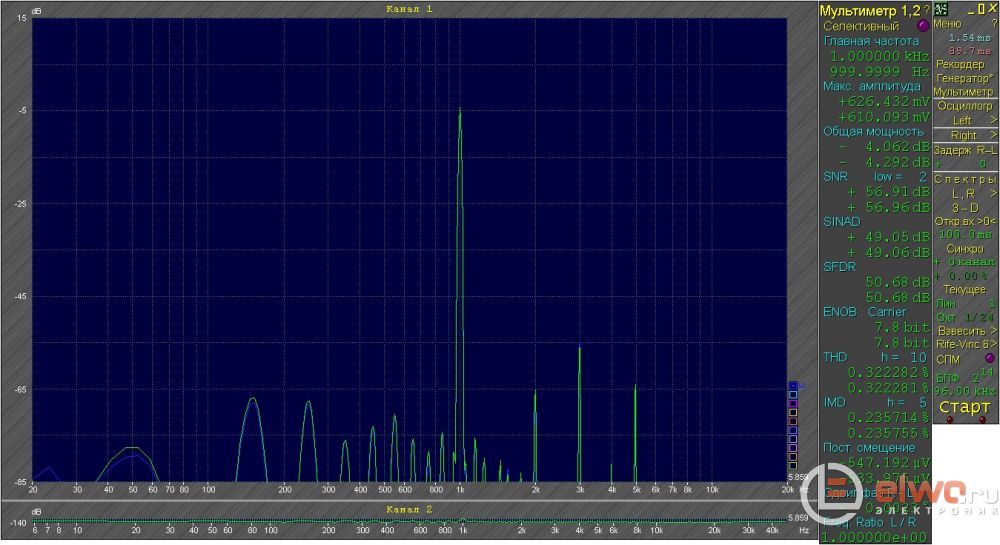

| Собственно график.
|
|
| | Чт, 17.07.2014, 20:40 | Сообщение # 416
|
rv3dun Друзья Активность: 403

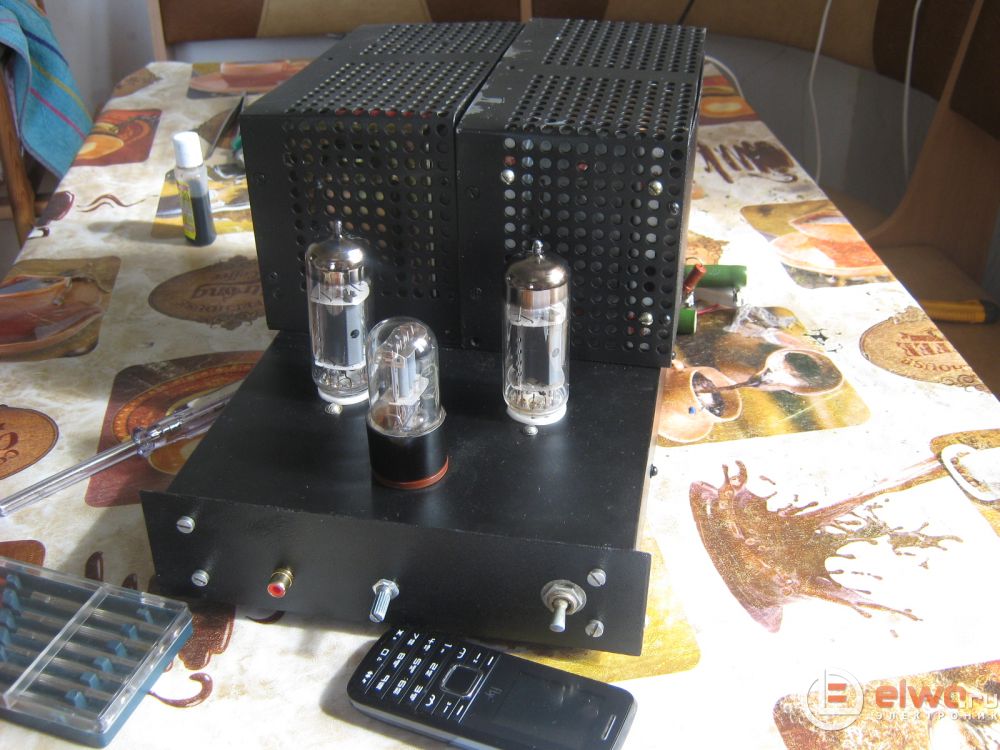

| Цитата Яр (  ) Запустил один моноблок на 6п41с. Если на вход подать 950 мВ. На выходе 17 В это 18 Вт, при этом КНИ и ИМД 0,2 %. АЧХ полностью совпадает с АЧХ звуковой. В ОООС 4,1 кОм. Доволен как удав

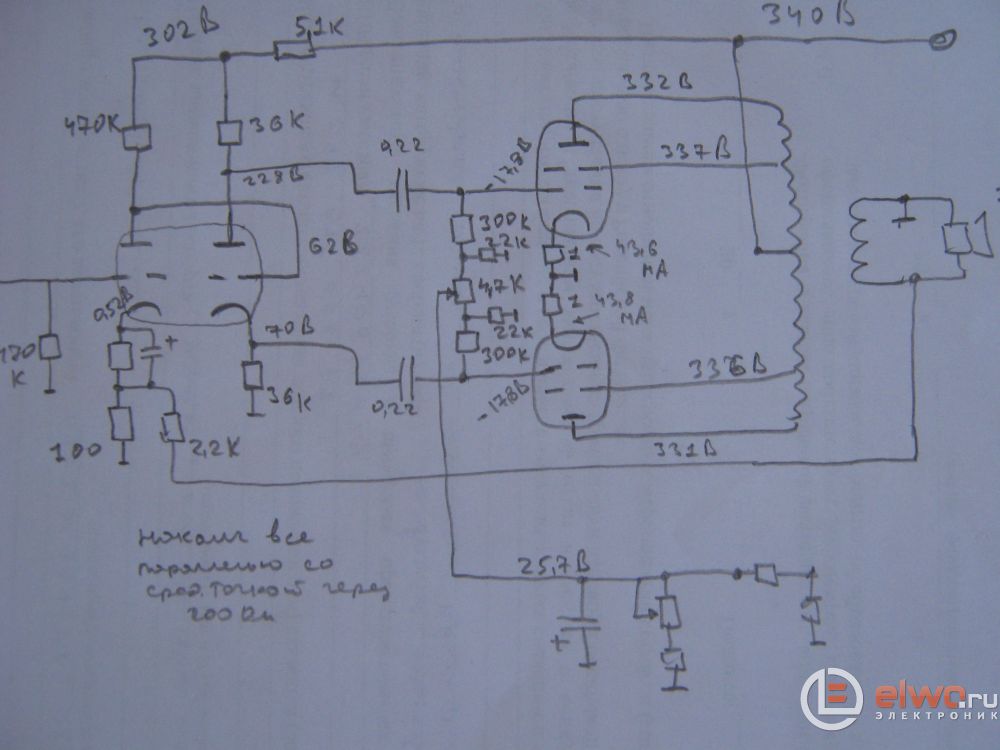

О как, подразнил и убежал, не дружище давай подробности, спасибо за графики, но схему нам, схему! В драйвере (или фазике) 6Н?, видно что РР, но не разглядел межкаскадников, мы тоже хотим как удавы, ну и трансы, сам мотал?
поправил rv3dun - Чт, 17.07.2014, 20:43 |
|
| | Пт, 18.07.2014, 06:03 | Сообщение # 417
|
Яр Пользователи Активность: 202
| Цитата rv3dun ( ) О как, подразнил и убежал,
Дык у нас первый час ночи уже был. Вы на западе когда активируетесь, я уже из последних сил сижу чтоб не заснуть
По существу схема та же что и на 6п6с, ток лампы другие. Кондюки межкаскадные К73-п2 (зеленые на фото).
Анодное 340, ток по наименьшему КНИ и ИМД по 50 мА получился.

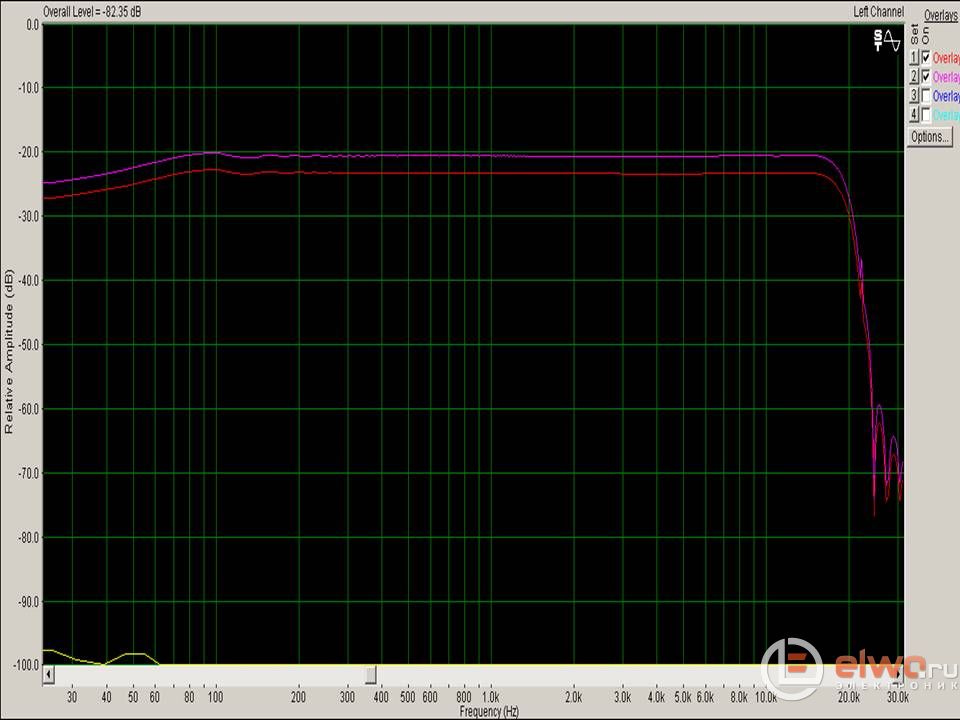

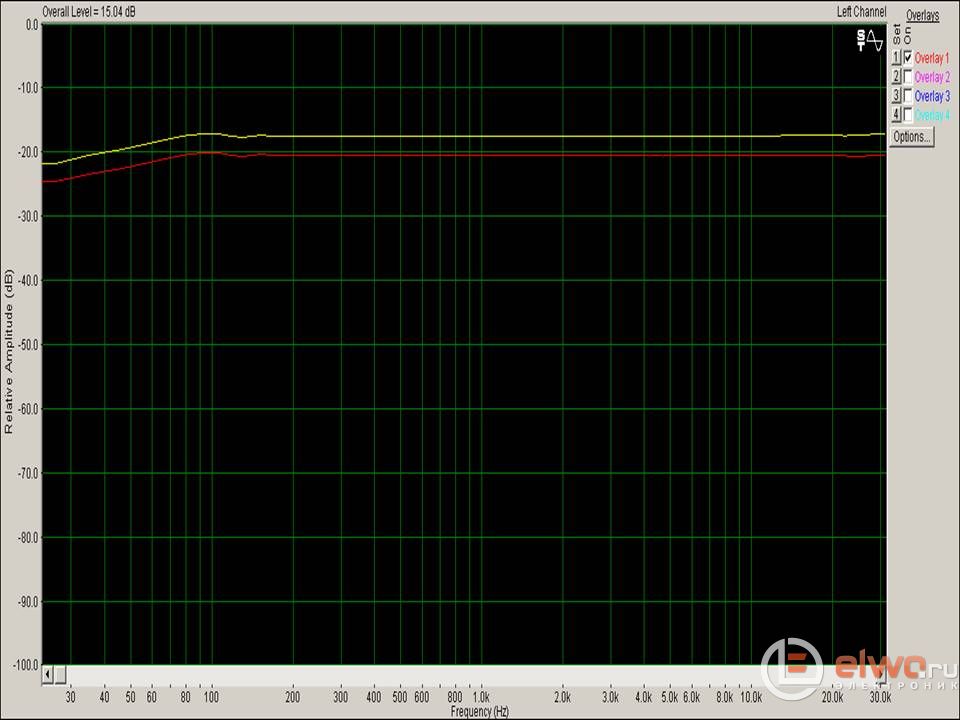

Выходные трансы - те пресловутые ТС160 о которых тут много писал. Причем обмотки из разного провода. Привожу скрин АЧХ уся РР на 6п6с с ТВЗ от Ригонды. Сравните со скрином АЧХ на 6п41с выше. Смотрите что там, что там АЧХ усей повторяют АЧХ звуковой карты. Т.е. уси линейные. (не смотрите завал на 15 кГц у РР на 6п6с, там частота дискретизации карты была чуть другая).
Перекоммутировал свой щит на 16 Ом и обомлел, низов на 6п41с выше крыши такие же детальные, НО очень мощные и глубокие.
Раньше писал, что на малой громкости низов на щите как то не хватало, щас все супер.
Так что размер транса при одинаковой АЧХ имеет значение  Добавлено (18.07.2014, 05:54)
---------------------------------------------
Ток на показанной схеме УЛ вклечение, у меня пентодное. Добавлено (18.07.2014, 06:03)
---------------------------------------------
Да мужики, к этой схеме подкидывал ТН 46, с коммутацией как по Комаровской схеме на 6п41с. Середина и верх отлично, низы детальные, но очень мало. Это как схема Комарова РР на 6ф5п, точь в точь по звуку.
Gamzan собирал на 6ф5п - знает звучание. Так что ТН после самомотанного выходника вообще не вариант.
|
|
| | Пт, 18.07.2014, 07:18 | Сообщение # 418
|
rv3dun Друзья Активность: 403
| Зачет!!!
Цитата Яр ( ) Кондюки межкаскадные К73-п2 (зеленые на фото)
Я подумал что это ПЭВ-ы.
|
|
| | Пт, 18.07.2014, 08:20 | Сообщение # 419
|
Gamzan Друзья Активность: 1327
| Цитата Яр ( ) Запустил один моноблок на 6п41с. Цитата rv3dun ( ) Доволен как удав
Яр, все классно. Теперь дело за малым - собрать второй
|
|
| | Пт, 18.07.2014, 08:33 | Сообщение # 420
|
Яр Пользователи Активность: 202
| Цитата rv3dun ( ) Яр, все классно. Теперь дело за малым - собрать второй
Второй собран, щас отстроил слушаю
|
|
