| | Сб, 17.05.2014, 11:43 | Сообщение # 171
|
Sabotashhh Пользователи Активность: 5
| Здравствуйте, собрал первый ламповый УНЧ . В итоге при подачи синусоиды на вход на выходе такая же синусоида без искажений, но уменьшеная по напряжению на порядок, при попытке подать звуковой сигнал с телефона на калонки ( 20 Вт) при максимальной громкости звук очень тихий, но чистый. Возможно ли что либо сделать?
|
|
| | Сб, 17.05.2014, 12:24 | Сообщение # 172
|
Яр Пользователи Активность: 202
| Цитата Sabotashhh (  ) Здравствуйте, собрал первый ламповый УНЧ

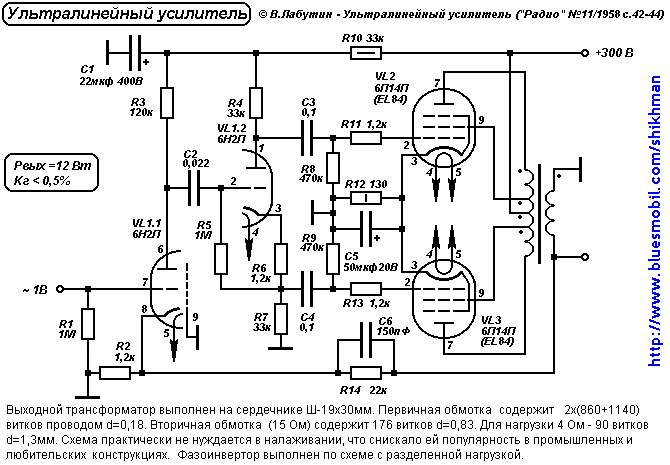

Смотри монтаж и исправность деталей, я пока со своим усем кувыркался несколько схем попробовал в том числе и эту. Можешь убрать С2, R5 и R6. Эта схема без них отлично работает. Эта схема считается классикой.
Цитата Gamzan ( ) Как это одна? А зачем тогда вторая
Одна вроде для стабилизации и нагрузки второй приспособлена, так в транзисторном во всяком случае. Вообще необычная схема.
|
|
| | Сб, 17.05.2014, 13:50 | Сообщение # 173
|
Sabotashhh Пользователи Активность: 5
| Цитата Яр ( ) Смотри монтаж и исправность деталей, я пока со своим усем кувыркался несколько схем попробовал в том числе и эту. Можешь убрать С2, R5 и R6. Эта схема без них отлично работает. Эта схема считается классикой.
Без результатно, только появились шумы на калонке в холостом режиме
|
|
| | Сб, 17.05.2014, 14:10 | Сообщение # 174
|
rv3dun Друзья Активность: 403
| Цитата Sabotashhh ( ) Без результатно, только появились шумы на калонке в холостом режиме
а лампы точно живые? холостой режим??? меняй лампы, схема нормальная
|
|
| | Сб, 17.05.2014, 14:13 | Сообщение # 175
|
Яр Пользователи Активность: 202
| Смотри монтаж, R3 регулируется усиление и наименьшее КНИ. Оно у мня получилось 470 кОм
---------------------------------------------
У меня фикс. смещение на него не обращай внимание, делал эту же схему с авт смещ также работает хорошо.
|
|
| | Сб, 17.05.2014, 16:26 | Сообщение # 176
|
Gamzan Друзья Активность: 1327

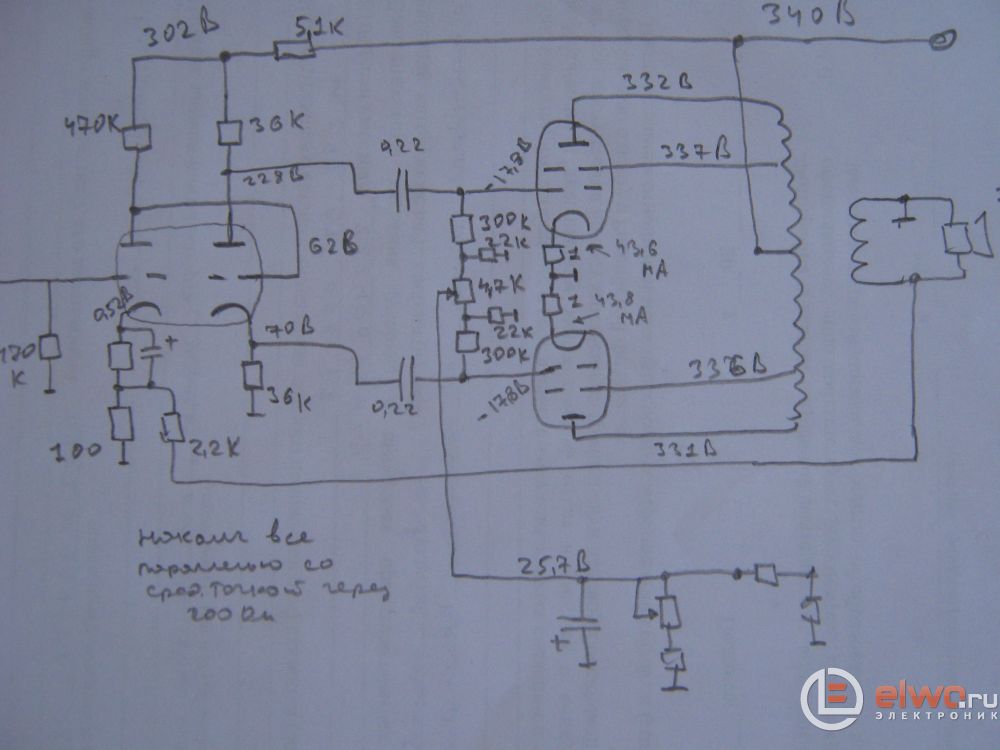

| Яр, напряжение возбуждения на вторую лампу выходного каскада снимается с генератора тока в катодах, так как сетка лампы заземлена. Резистором в цепи этой сетки можно подстроить симметрию выходного сигнала.
rv3dun, поздравляю! Шик и блеск! Красота! Единственное, что меня в твоей конструкции не устраивает (внешне, по крайней мере), так это входные гнезда с торчащим кабелем прямо посреди всей красоты. Но как говорится, на вкус и цвет...  ИМХО, конечно  Добавлено (17.05.2014, 16:26)
---------------------------------------------
Кстати, 6Ф6С не хочет красиво работать в сэлфсплите, по крайней мере на днепровские выходники. Поэтому перевожу в обычный РР с фазоинвертором с разделенной нагрузкой, как у Яр"а.
|
|
| | Сб, 17.05.2014, 16:45 | Сообщение # 177
|
rv3dun Друзья Активность: 403
| Цитата Gamzan ( ) так это входные гнезда с торчащим кабелем прямо посреди всей красоты.
ну да, ну да, обратного пути нет, все прорезано лазером, прикинь я уберу провода, и будут дырки! А так друзья, последовал совету на форумах - защитную сетку ГУ-50 на анод - не делайте так! муть ужасная(падает мощность, усилок становится крикливым вместо певучести), скинул сетку на катод - задышало, завоздушело(басы вернулись домой)!!! Ура, Ура, Ура! Но есть беда, феты в выпрямителе накала греются ужасно (до 90 гр.), лоханулся с накальной обмоткой, 20 вольт выпрямленного оказалось, то есть 13 ватт надо рассеять на фете, а он мелкий, с материнской платы, трудно ему, а там еще и 6-вольтовый стаб на том же радиаторе(даже его медность не помогает), блин, блин.
поправил rv3dun - Вс, 18.05.2014, 07:27 |
|
| | Сб, 17.05.2014, 17:08 | Сообщение # 178
|
Gamzan Друзья Активность: 1327

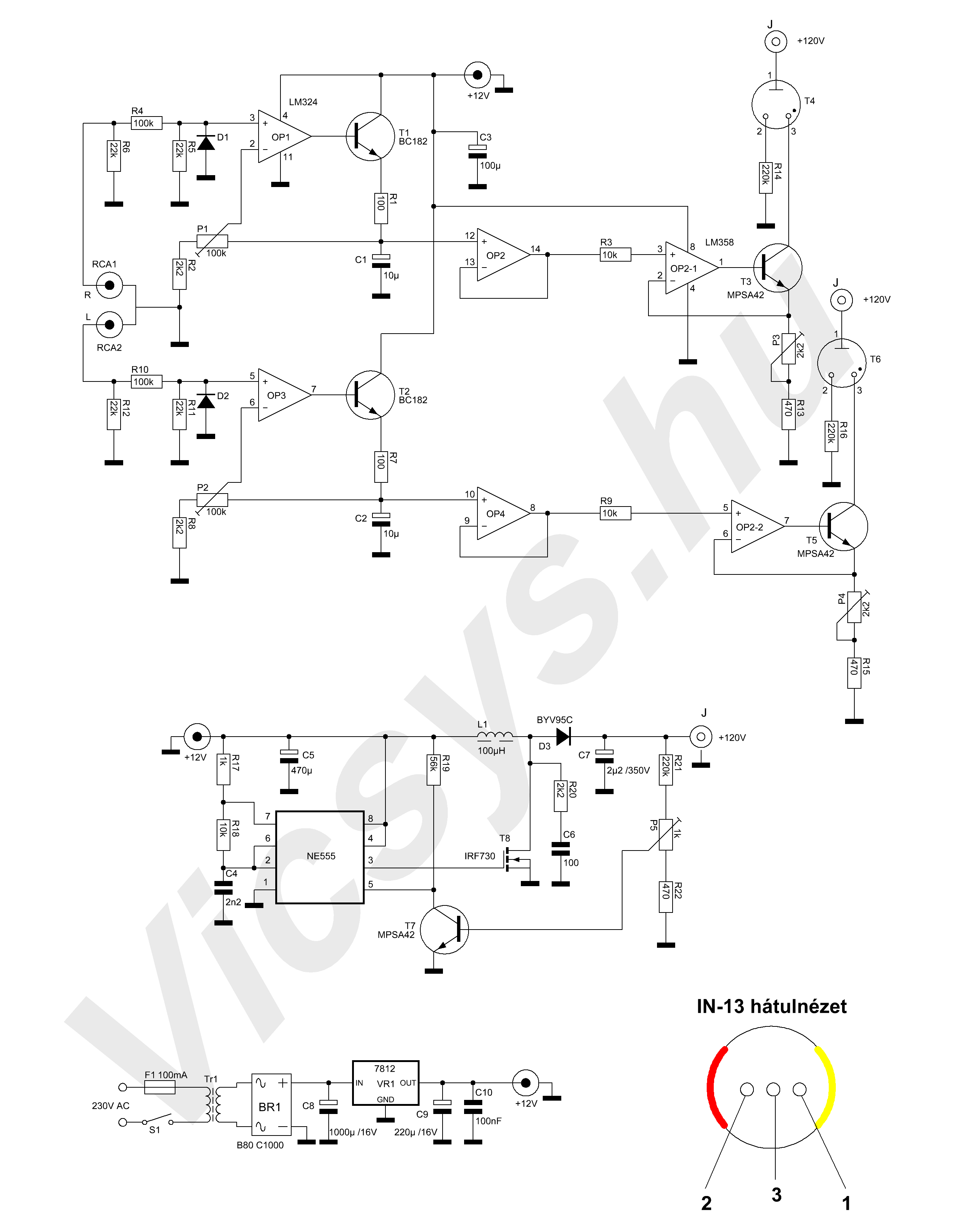

| Схема индикатора на ИН-13, буду пробовать
Видео: http://www.youtube.com/watch?v=YnzyP9XMFPA
Добавлено (17.05.2014, 16:55)
---------------------------------------------
Цитата rv3dun ( ) обратного пути нет, все прорезано лазером
Путь есть всегда, дырки можно чем-нибудь закрыть, но захочется ли это делать...
Добавлено (17.05.2014, 17:08)
---------------------------------------------
Цитата rv3dun ( ) 13 ватт надо рассеять на фете, а он мелкий
Тут только импульсник поможет, чтоб не жарить транзюк.. Можно еще электронный трансформатор использовать, у тебя там места внутри полно.
поправил Gamzan - Сб, 17.05.2014, 17:10 |
|
| | Сб, 17.05.2014, 17:18 | Сообщение # 179
|
rv3dun Друзья Активность: 403

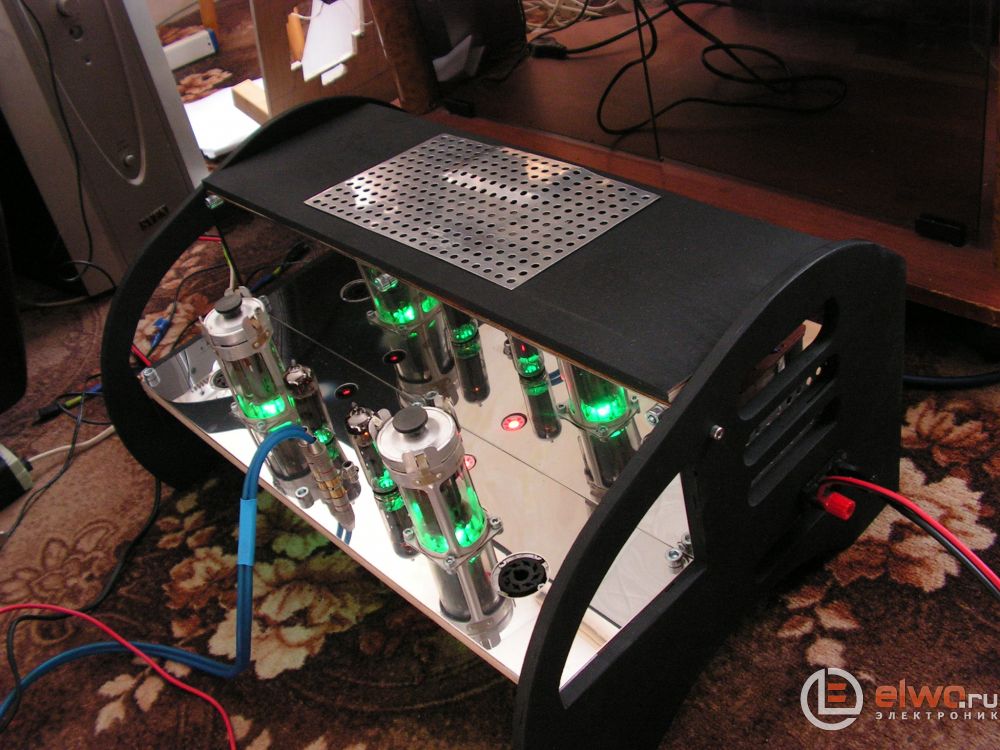

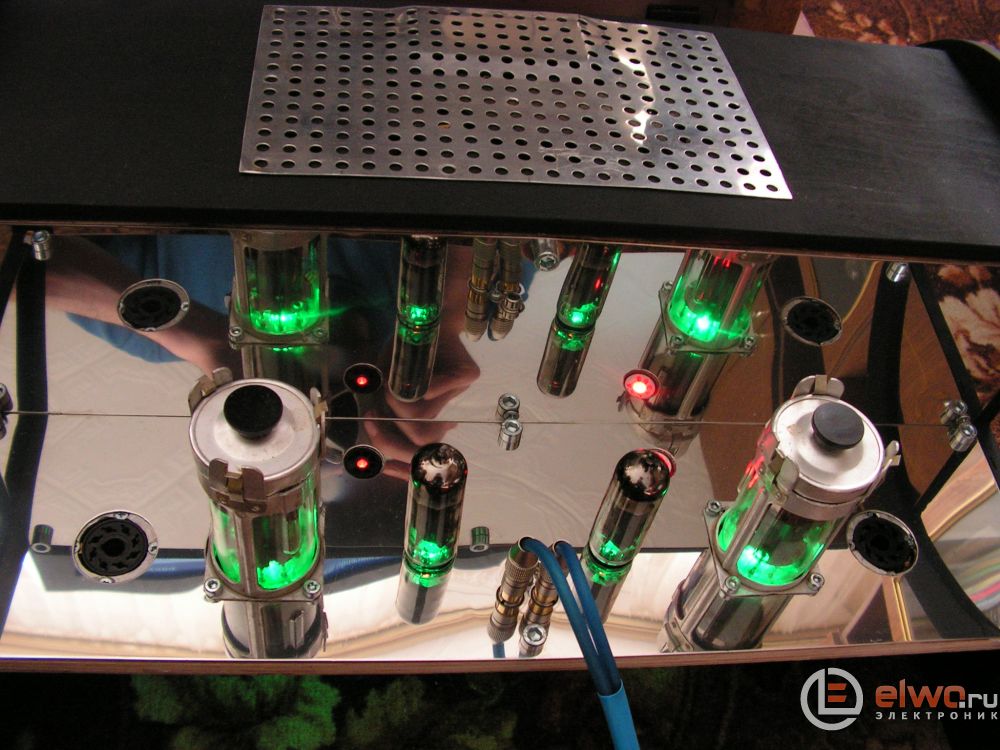

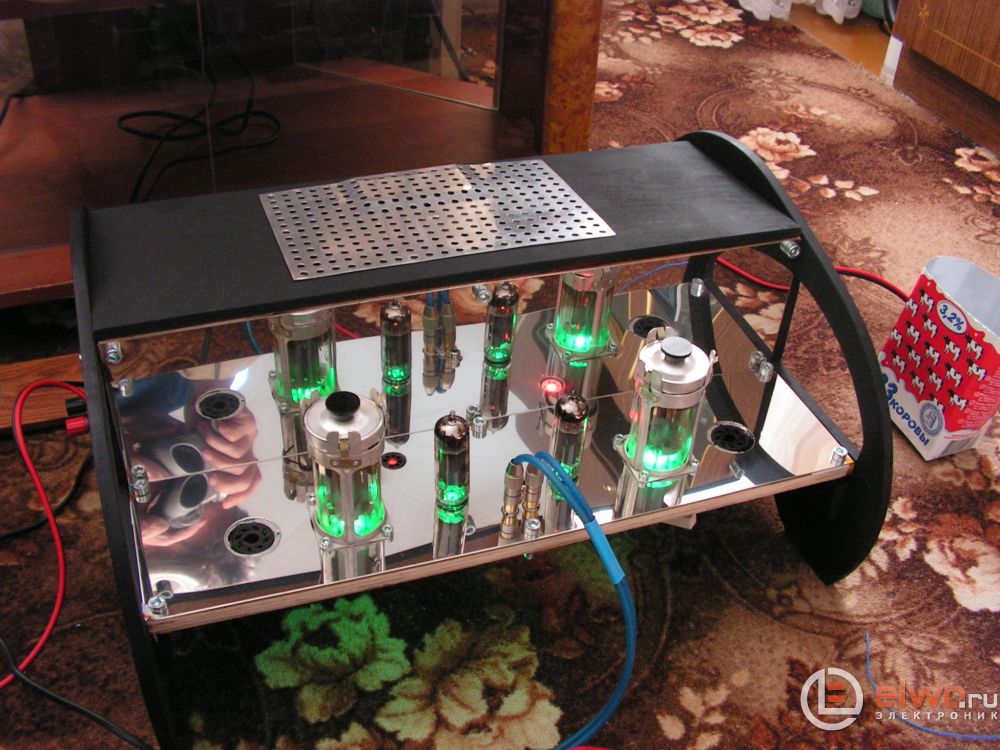

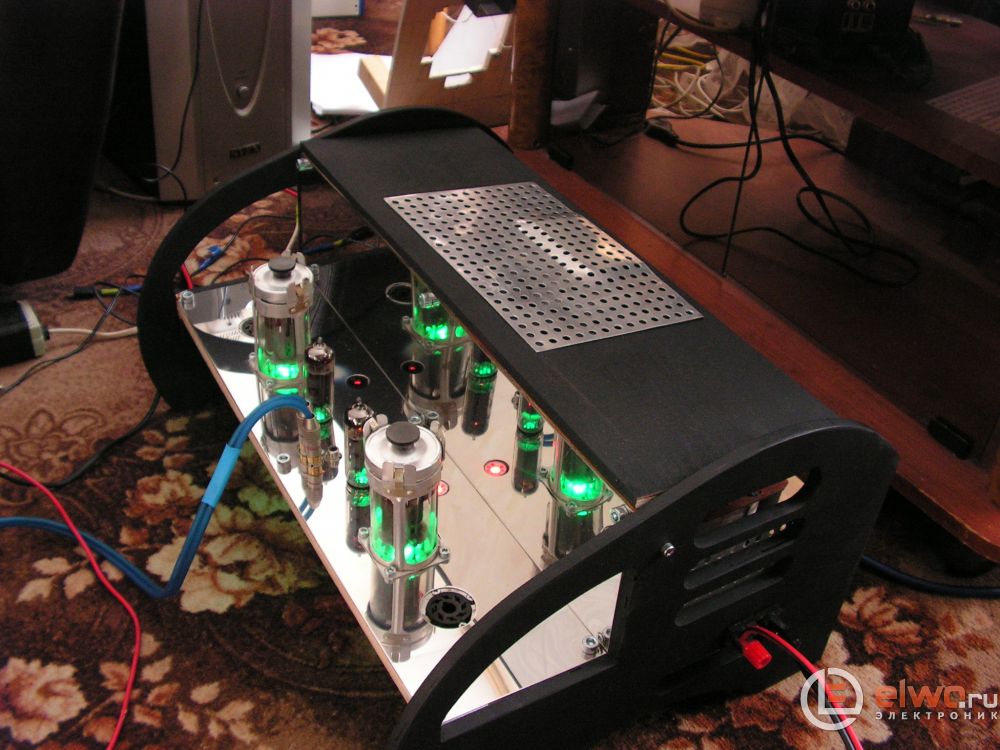

| Не братцы, эту фигню надо слышать!!! Прогрелось, упасть не встать!!! не участвующие лампы пока убрал, дабы не усугублять фетикам.

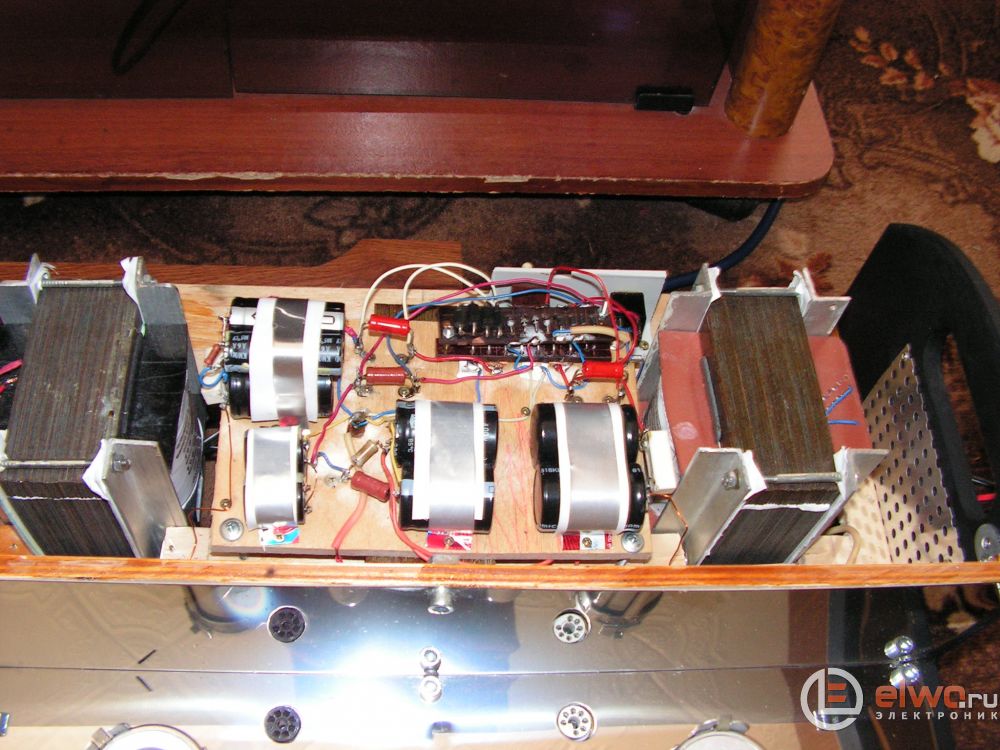

Ах да, блок питания, и никаких больших железок!!!
поправил rv3dun - Сб, 17.05.2014, 17:31 |
|
| | Сб, 17.05.2014, 17:23 | Сообщение # 180
|
Gamzan Друзья Активность: 1327
| Эйфория, однако! А зеленые глазья де?
|
|
