Жучок ФМ
|
|
| | Вт, 15.12.2009, 13:37 | Сообщение # 1
|
MAESTRO ^ Активность: 5564
| РАДИОМИКРОФОН
ПРОСЛУШКА
ТЕЛЕФОННЫЙ ЖУК
КВАРЦОВАНЫЙ ФМ-ПЕРЕДАТЧИК
ЭЛЕКТРОННЫЙ ЖУЧОК
Обсуждаем различные схемы самодельных жучков. Читаем здесь о настройке, замене и назначении деталей жучка.
|
|
| | Ср, 04.05.2011, 13:53 | Сообщение # 151
|
Гость Гости Активность:
| А какой посоветуешь недорогой?
|
|
| | Ср, 04.05.2011, 14:26 | Сообщение # 152
|
MAESTRO ^ Активность: 5564
| Обычный ЭПСН40 - хватит на все случаи жизни. Я таким уже переделал кучу всего. А всякие пистолетики - это лишнее.
|
|
| | Ср, 04.05.2011, 14:54 | Сообщение # 153
|
Гость Гости Активность:
| Ясно, отнесу его и поменяю на наш 40ватный. А ты не знаешь если на транзисторе две белые точки, одна сверху а одна на лицевой плоской части, это кт368? Думаю его в увч поставить, может заработает....
|
|
| | Ср, 04.05.2011, 23:15 | Сообщение # 154
|
MAESTRO ^ Активность: 5564
|
|
|
| | Чт, 05.05.2011, 05:06 | Сообщение # 155
|
Гость Гости Активность:

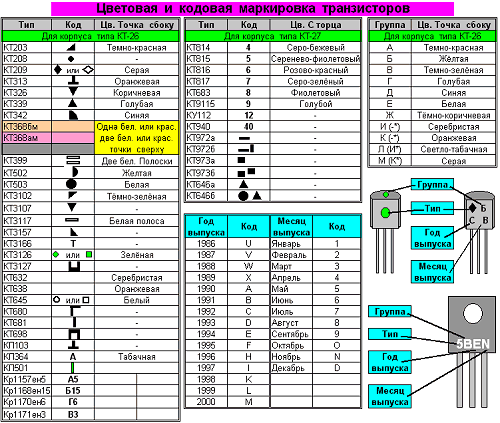

| Насколько я понял по таблице, у ме кт368бм. Подойдёт? Характеристики вроде одинаковые...
|
|
| | Чт, 05.05.2011, 08:30 | Сообщение # 156
|
MAESTRO ^ Активность: 5564

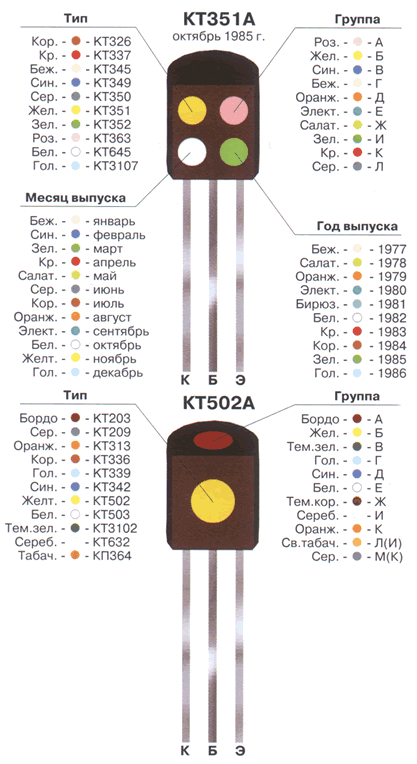

| Нет, КТ368 - две белые сверху, а это КТ503Е.
|
|
| | Вт, 10.05.2011, 13:48 | Сообщение # 157
|
ASDFG123 Пользователи Активность: 59
| Собрали схему, вот фото    на транзиторе 2 и 3го каскадов, КЭ 9волть как питание,
сигнал на мафоне не поймали, щас заменим кондер в ВЧ и проверим еще раз.
Можете сказать какие должны быть напряжения на всех элементах
поправил ASDFG123 - Вт, 10.05.2011, 14:07 |
|
| | Вт, 10.05.2011, 14:03 | Сообщение # 158
|
MAESTRO ^ Активность: 5564
| Так и должно быть. На коллекторе микрофонного каскада пол питания, на базе 0,6В.
|
|
| | Вт, 10.05.2011, 14:08 | Сообщение # 159
|
Гость Гости Активность:
| А где взять схему усилителя для жука, что-бы передавало на 10-15км?
|
|
| | Вт, 10.05.2011, 14:09 | Сообщение # 160
|
ASDFG123 Пользователи Активность: 59
| вот именно пол питания а у нас по 9 вольт.
а на первом транзе непопонятно что 0.4 вольт (как будто он открыт)
|
|
