Сб, 18.02.2012, 17:06 | Сообщение # 31

MAESTRO

Активность: 5564

Желательно немного подальше отодвинуть - могут быть паразитные связи. А транзистор №1 рабочий, только для него скорее всего требуется другое значение конденсатора ОС. Вспоминаем: баланс амплитуд - баланс фаз.

Вт, 21.02.2012, 21:39 | Сообщение # 32

GENERATOR

Пользователи

Активность: 16

Т.е. у транзистора №1 был большой коэффициент усиления, а емкость С4(7пик) надо было уменьшать или ваще сделать С4=С7. если я не правильно мыслю пните меня wacko

Добавлено (19.02.2012, 19:45)
---------------------------------------------
извените,что не в тему.Схема чот не грузится
http://elwo.ru/publ....1-1-0-9

Добавлено (20.02.2012, 17:58)
---------------------------------------------
А 2SC945 в место кт368 можно использовать?или его
тока в УНЧ. А то куча лежит, и выкинуть жалко и ваткнуть некуда

Добавлено (21.02.2012, 21:39)
---------------------------------------------
Собрал второго жука.УВЧ работать не хочет на базе -2,44в. как? откуда они там взялись? транз рабочий 100%

Вт, 21.02.2012, 23:02 | Сообщение # 33

феска

Друзья

Активность: 3627

GENERATOR, номиналы уточнити резисторов може 10 ом поставили вместо ком конденсаторы опять же проверьте всеж с распайки
945отличный транзистор весь китай на нем сидит чатота работы до 125мгц так что в наши жуки точно пойдет

Ср, 22.02.2012, 14:53 | Сообщение # 34

GENERATOR

Пользователи

Активность: 16

пасибо. буду пробовать smile

Вс, 18.03.2012, 09:36 | Сообщение # 35

Барс

Пользователи

Активность: 1

Привет всем! MAESTRO сайт у вас отличный, ваще кльовый! smile

Я вчера собрал вашего жука http://elwo.ru/publ/zhuchok_dlja_proslushki/1-1-0-446 (очень легкий в повторении). Но у меня возникла проблемка: на приемнике слышу его где-то на 106-108 диапазоне, и то слишно только когда в него дуть, а не розговор sad

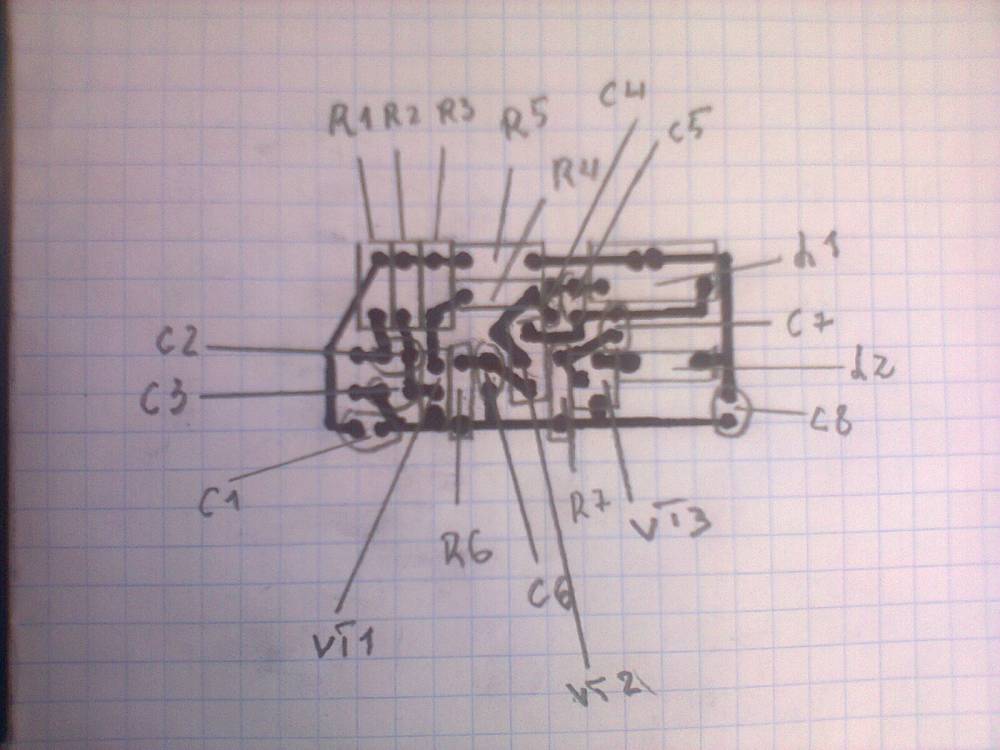

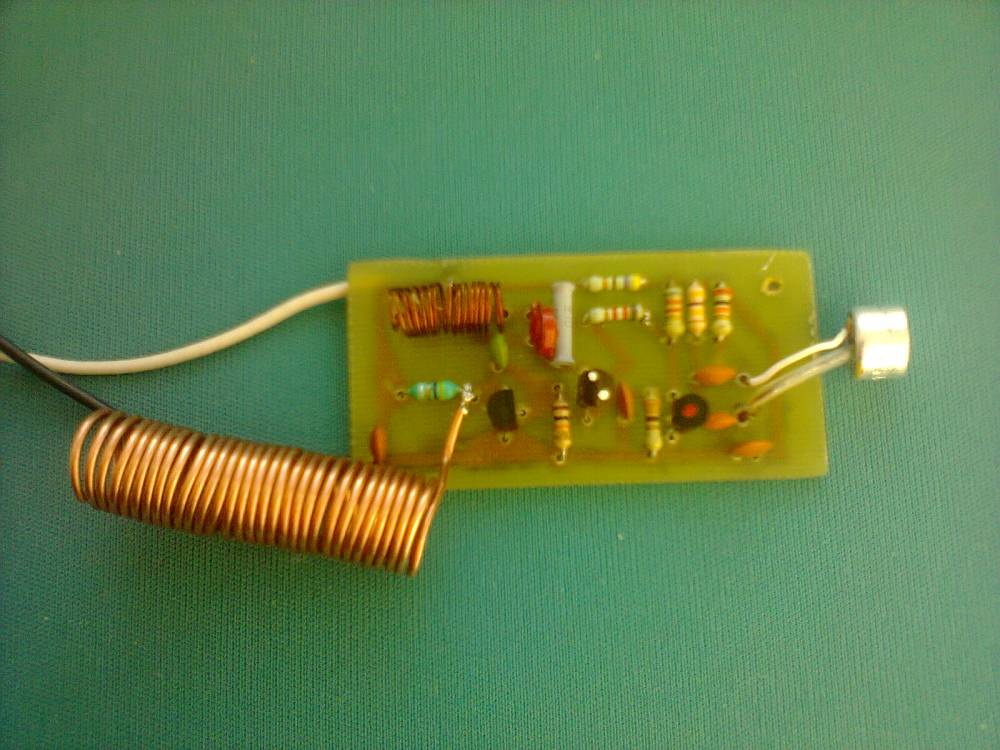

может ето от того что я его питаю пока-что от 3,6V (просто кроны дома нету). Вот фото готового жука и печатки.Посоветуйте что-то....

Прикрепления: 9538202.jpg (91.6 Kb) · 0440352.jpg (63.6 Kb)

Вс, 18.03.2012, 13:16 | Сообщение # 36

-igRoman-

Друзья

Активность: 1198

Барс, тут обсуждался этот жук
Читай внимательно все ответы там
http://elwo.ru/forum/19-5-25

Чт, 12.04.2012, 19:23 | Сообщение # 37

andryuha06

Пользователи

Активность: 3

подскажите пожалуста сколько микро генри в катушке L1 http://elwo.ru/publ/zhuchok_dlja_proslushki/1-1-0-446 и дросель сколько микро генри.

Добавлено (12.04.2012, 19:23)
---------------------------------------------
может у кого есть измеритель эмитанса .и не прще ли .собрать генератор из готовых деталей тоесть катушек на определеное микро генри .схема ведь емкостная .подобрал кандер и вперед.

Чт, 12.04.2012, 19:37 | Сообщение # 38

MAESTRO

Активность: 5564

Микрогенри в катушке не знаю, а дроссель берём на 10-50мкГн. Готовый расчёт того контура бессмысленный, так как существенное влияние окажет монтаж, тип транзистора и входная ёмкость УВЧ.

Сб, 14.04.2012, 20:43 | Сообщение # 39

andryuha06

Пользователи

Активность: 3

какие параметры у VT3 .не наблюдаю особой разницы.
---------------------------------------------
генератор безспорно отличный работает без проблем .а урч не понятно как заставить его работать на 100%.
---------------------------------------------
у меня схема с варикапом транзисторы унч. с9014 ген. и урч.с9018

Сб, 14.04.2012, 22:42 | Сообщение # 40

MAESTRO

Активность: 5564

Приведи схему - посмотрим. УВЧ тут классический каскад, в режиме "С".
