Блок питания (зарядное устройство) на L200
|
|
| | Вт, 11.12.2012, 18:27 | Сообщение # 1
|
Kazaam Пользователи Активность: 3
| http://elwo.ru/publ/mashiny/ehlektromobil_svoimi_rukami/4-1-0-248
Давно не занимался радиоэлектроникой.
Вопрос по схеме с применение микросхемы L200. На схеме транзистор нарисован npn-тип, а маркировка стоит MJ15004 (pnp-тип). В предыдущей схеме без микросхемы, транзисторы MJ15003. Что неправильно в схеме с микросхемой?
|
|
| | Ср, 12.12.2012, 08:59 | Сообщение # 2
|
феска Друзья Активность: 3627
| Kazaam, неправильно нарисована стрелка (стрелка должна быть направлена внутрь) в 15004 а так все верно можно применить и 13004-13006-13008-13010 также и 15004-15006-15008-15010
|
|
| | Вс, 05.01.2014, 06:36 | Сообщение # 3
|
VeruMuch Пользователи Активность: 1
| Вопрос по той же схеме. Резистор проволочный 0,02 под какой ток рассчитан? Хочу использовать данную схему для зарядки автомобильного необслуживаемого АКБ 60 а/ч.
|
|
| | Вс, 05.01.2014, 15:54 | Сообщение # 4
|
Kazaam Пользователи Активность: 3
| В этой схеме (где используется L200) транзистор должен быть MJ15003 (или КТ819ГМ). Во вложении про L200 и ее использовании.
поправил Kazaam - Вс, 05.01.2014, 15:55 |
|
| | Пт, 21.02.2014, 18:02 | Сообщение # 5
|
cerkoni Пользователи Активность: 2
| На форуме сайта "Паяльник", в обсуждении темы "Простой и доступный БП" КТ 819ГМ, 2N3055 с успехом заменяли на транзистор Tip35C, крепить к радиатору удобней, а по характеристикам тоже самое.
А никто печатку под это зарядное не делал? Если делали подлитесь?
|
|
| | Пн, 29.09.2014, 13:57 | Сообщение # 6
|
Kazaam Пользователи Активность: 3

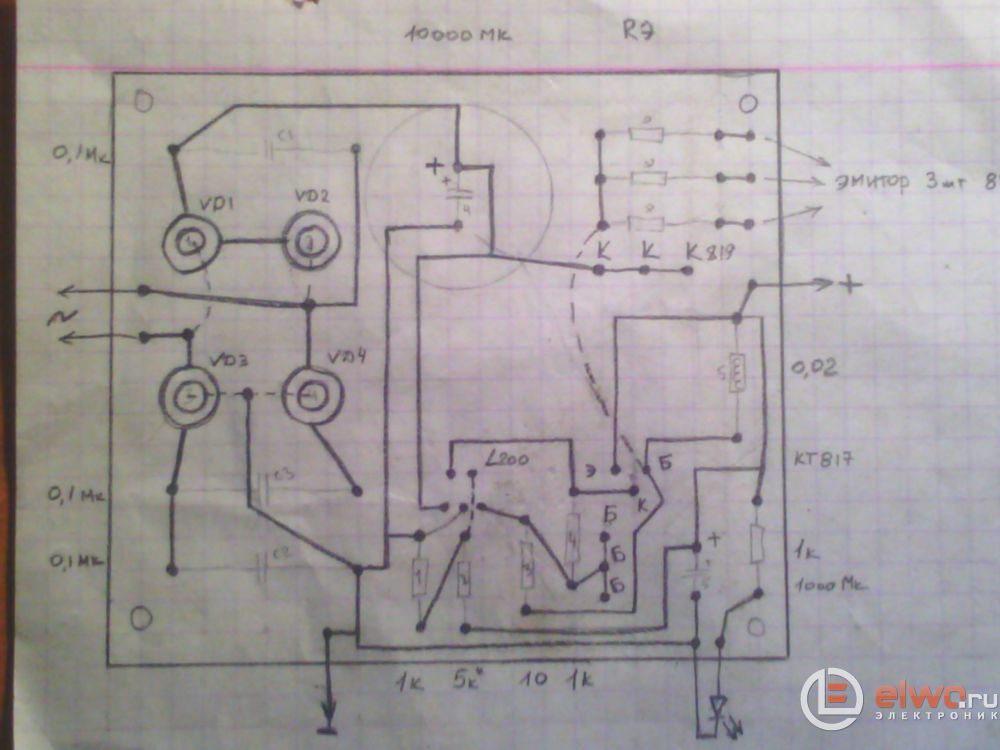

| Вот мой рабочий вариант. Вид со стороны элементов!!!!
|
|
