Проблема с блоком питания от ресивера
 Пт, 30.11.2012, 13:37 | Сообщение # 1

NetFront

Пользователи

 Активность: 80

Здравствуйте! Прошу Вашей помощи. После грозы накрылся блок питания из спутникового ресивера Евроскай ES-4100.
Выгорели пара диодов, предохранитель, управляющая МС. Все заменил, даже заменял электролит на входе на всякий случай... БП запускается, но работает импульсами, т.е. напряжение на выходе пульсирует как поворотник на машине, только быстрее чуток. В чем может быть проблема? Проверил все конденсаторы которые только были, еще там пару резисторов. Пока нет времени и желания перепаивать все детали, может подскажите в чем может быть проблема?
Вот подобие моего БП:

Управляющая МС: DH321
Прикрепления: 5265934.jpg (173.5 Kb)


поправил NetFront - Пт, 30.11.2012, 13:37
 Пт, 30.11.2012, 14:07 | Сообщение # 2

-igRoman-

Друзья

 Активность: 1198

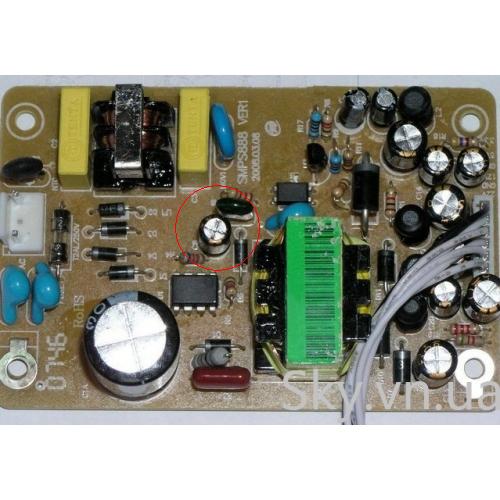

Попробуй заменить этот кондер
Прикрепления: 9664948.jpg (43.1 Kb)
 Пт, 30.11.2012, 14:09 | Сообщение # 3

NetFront

Пользователи

 Активность: 80

-igRoman-, попробую вечером, но возможно я его пробовал менять, точно не помню.
 Пт, 30.11.2012, 19:07 | Сообщение # 4

Ксюня

Друзья

 Активность: 453

NetFront, Если замена кондера не поможет проверяйте оптопару.И проверьте выходы ( разьем со стороны дорожек)на наличие короткого замыкания.Возможна есть кз в ресивере и блок уходит в защиту.
 Пт, 30.11.2012, 19:55 | Сообщение # 5

NetFront

Пользователи

 Активность: 80

Ксюня, а можно оптопару взять из бп ATX, или там нужны особые параметры?
КЗ на дорожках точно нет.
КЗ в ресивере нет, так как блок пульсирует даже без материнки. Светодиод подключаю к 3.3В и он мигает...
 Сб, 01.12.2012, 02:28 | Сообщение # 6

alex000000

Пользователи

 Активность: 7

Надо подключить нагрузку к тому выходу, куда подключен оптрон.
 Вс, 02.12.2012, 14:57 | Сообщение # 7

NetFront

Пользователи

 Активность: 80

Подскажите! Можно ли ставить оптопару от БП ATX, или с блока питания DVD проигрывателя?
 Вс, 02.12.2012, 18:00 | Сообщение # 8

-igRoman-

Друзья

 Активность: 1198

С любого!!!! импульсного блока
 Пн, 10.12.2012, 13:51 | Сообщение # 9

NetFront

Пользователи

 Активность: 80

Спасайте опять! Заменил оптопару, поставил со старого БП AXT. Не оно, все было как прежде. Но потом тестером я узнал что резистор за оптопарой был сдохший, заменил его. Запускаю без нагрузки, как то не очень(загорелось, потухло), ну думаю нужно попробовать с нагрузкой, подключил бп к ресиверу и ура, все заработало. Но длилось это не долго, через 5 секунд выгорела микросхема с эффектным звуком. sad
В чем может быть проблема? Не может ли это быть из-за левой оптопары?
 Пн, 10.12.2012, 19:19 | Сообщение # 10

феска

Друзья

 Активность: 3627

NetFront, кондер не просто так вздулся смотри диод может пробило
