ЭПРА для ДНАТ-100
| |
| | Пт, 01.06.2012, 00:44 | Сообщение # 1
|
Draken Пользователи Активность: 12
| Доброго времени суток, попала ко мне лампа ДНАТ-100, хочется ее зажечь, да вот беда нет нужного дросселя и ИЗУ. Если бы они и были, то всёравно хочется более технологических решений  Порывшись по просторам интернета, нашел схему.
По сути полумост, но с зажигалкой для лампы, всё было бы хорошо,но я ранее с подобными лампами дела не имел и всех тонкостей не знаю, пока проблема в расчёте трансформатора. Нашел статью по расчёту импульсных трансформаторов , скачал прогу, но не понятно как расчитать. Параметры лампы: ток 1.2А напряжение питания 100В , на розжиг 1-1.5кВ.
Имеется в наличии ферритовое колечко из компьютерного БП(если память не изменяет то был трансформатор) 27*14*11. Буду очень благодарен в помощи по расчёту .
ЗЫ: исходный документ из которого была взята схема прикрепил в виде файла.
|
|
| | Пт, 01.06.2012, 08:05 | Сообщение # 2
|
феска Друзья Активность: 3627
| Draken, на тему ниже посмотри УНЧ в первом посту изображение программы её скачай там все понятно
|
|
| | Вт, 12.06.2012, 03:57 | Сообщение # 3
|
Draken Пользователи Активность: 12
| Спасибо, действительно программа более интуитивна подогнал расчет под сердечник 25.3/14.8/10.0 30кГц, получилось 105 витков при типе сердечника N27, и 86 витков при N87. Марка магнитопровода неизвестна, т.ч. опытным путем придется подогнать кол-во витков. На вторичную обмотку для поджига намотаю ~30 витков, осталось только собрать и проверить нагрузив двумя лампами накаливания по 100Вт включенных параллельно.
---------------------------------------------
Сделал дроссель на феррите EI-33, нагрузил лампой накаливания на 75Вт,лампа зажглась, напряжение на лампе 110В, домотал 3 витка вторички, приделал зажигалку, поставил ДНАТ, но розжига не произошло, хотя по идее должен был быть импульс в 1.5 кВ. Единственно что изменил в зажигалке - поставил динистор DB3. Также смущает в схеме электролит 33мкФ*400В, т.к. обычно вместо него ставится бумажный/пленочный на 1мкФ .
---------------------------------------------
нашел еще одну схему
можно будет по ней дроссель перемотать и попробовать запустить.
---------------------------------------------
хммм...попробовал разжечь через баласт(две лампочки по 100Вт последовательно) при помощи электрозажигалки на батарейках, не получилось, хотя на форуме кто-то писал что лампу зажечь можно чуть ли не статикой зажигалка хоть и хилая, но лампу пробивает. Я уже думаю что лампа плохая, а нормального ИЗУ нет что бы проверить.
---------------------------------------------
лампа не зажглась от строчника с умножителем о.О
---------------------------------------------
Лампа оказалась исправной, удалось запустить от двух спаренных дросселей по 40Вт от ЛДС при помощи строчника , т.ч. проблема в зажигалке ЭПРА.
---------------------------------------------
Кажется проблема в динисторе , DB3 мало подходит т.к. она на 30В, домотал еще 20 витков на дроссель, вторичку уменьшил до одного витка,всеравно не помогло. Выкусил динистор нафиг , вместо него кусок провода, включил полумост, вручную законнектил провод, и о чудо, лампа зажглась.
ЗЫ: КН102И под лапами не оказалось, попробовал заменить его порнографией из двух транзисторов(MPSA92 и 42) со стабилитроном, не помгло.
---------------------------------------------
впаял разрядник(хз на какую напругу) заработало как надо о.О
---------------------------------------------
потребление ~300мА (в разрыв фильтрующего от кондера, там 330В) что при мощности лампы в 100Вт нормально. Осталось нормально перемотать дроссель,подогнать зазор, ибо он при запуске лампы подозрительно шипит и греется
---------------------------------------------
нунах эти ЭПРА  после 15 минут горения лампы,я ее отключил, затем снова подал напругу, есно лампа не зажглась, т.к. ей надо остыть, лампа то пусть стынет, а вот полевики курить в стороне не могут, копится в них силушка которую кроме как в тепло деть некуда. После того как они нагрелись до 65С решил мануальной терапией запустить лампу, взял отвертку и зашунтировал ей разрядник  ...раздался хлопок, полетели искры, выбило пробки  . Итог печален: часть дорожек испарилась, изменился номинал одного термистора, пробит защитный стабилитрон по питанию микрухи, оба полевика пробило.
Подозреваю что причиной стало высокое напряжение, которое как-то повлияло на нормальную работу полевиков  (часть тока стекало через лампу, т.к. по концам горелки было видно свечение).
ИМХО, данную схему нужно доработать напильником, поставив хотя бы простейший контроллер, следящий за работой полумоста.
|
|
| | Ср, 13.06.2012, 11:30 | Сообщение # 4
|
Draken Пользователи Активность: 12

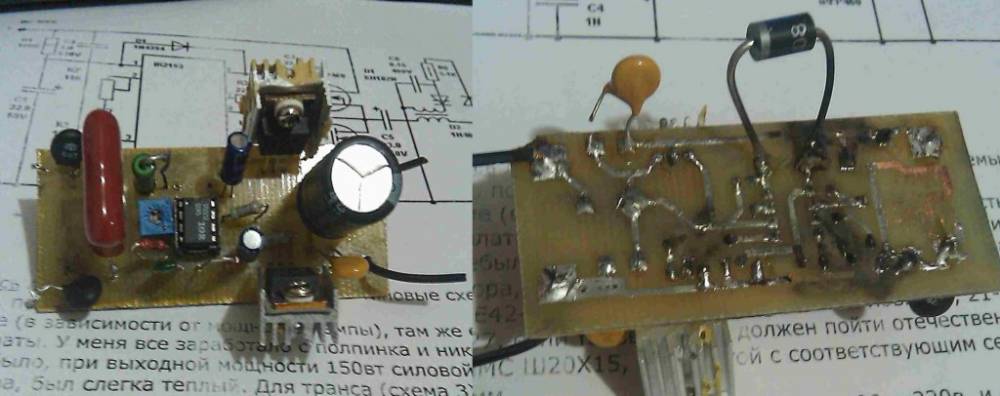

| фото сгоревшей платы:
---------------------------------------------
Есть мысль по доработке - поставить термореле на радиатор полевика с задержкой включения ~15 минут(время остывания лампы). Допустим при работе лампы кратковременно отключили свет, поджиг лампы не работает, начинают греться транзюки , при достижении ~80 градусов отрабатывает реле, и питание схемы обрывается, и спустя некотрое время питание снова подается на схему.
В принципе можно реализовать на двух транзюках с релюшкой , но придется делать отдельное питание, хотя бы через гасящий конденсатор.
поправил Draken - Ср, 13.06.2012, 11:32 |
|
| | Ср, 13.06.2012, 15:30 | Сообщение # 5
|
феска Друзья Активность: 3627
| радиаторы кочечно детские)) смысл разрядника не уловил))
|
|
| | Ср, 13.06.2012, 16:47 | Сообщение # 6
|
Draken Пользователи Активность: 12
| В нормальном режиме транзисторы почти не греются, зато некисло разогреваются если лампа не зажигается. Через разрядник конденсатор разряжается на добавочную обмотку дросселя создавая высокое напряжение для пробоя в лампе, динистор не отрабатывал, был постоянно открыт , подозреваю что надо будет поднять сопротивление R5 до 100-200кОм , может заработает.
|
|
| | Чт, 21.06.2012, 10:07 | Сообщение # 7
|
феска Друзья Активность: 3627
| не проше ли инку использовать чем разрядник))
|
|
| | Ср, 27.06.2012, 18:48 | Сообщение # 8
|
Draken Пользователи Активность: 12
| Эпопея с балластом еще не закончена. Была попытка спроектировать термореле с задержкой включения на транзисторах и термостате, но на начале проектирования стало ясно, что парой транзисторов не обойтись, а разводить огород не хотелось. Прибегнув к помощи яндекса была найдена простая схема, которая полностью удовлетворяет потребности, теперь осталось все это скрестить
ЗЫ: что есть "инка" ? )
|
|
| | Чт, 28.06.2012, 07:01 | Сообщение # 9
|
serh7000 Пользователи Активность: 198
| Draken схема термореле действительно хорошая, я ее использовал в системном блоке для охлаждения блока питания, простая в сборке и компоненты не проблема найти.
|
|
| | Пт, 29.06.2012, 16:56 | Сообщение # 10
|
феска Друзья Активность: 3627
| Draken, после того как в продаже появились биметальные термореле собирать такие схемы особого смысла нет)) я понимаю регулятор оборотов это еще куда не шло))
|
|
