Преобразаватель напряжения с 12 вольт на 450 вольт
|
|
| | Вт, 04.10.2011, 22:21 | Сообщение # 1
|
CoolProNoob Пользователи Активность: 6
| Преобразаватель напряжения с 12 вольт на 450 вольт очень нужен...ток постоянный...нужен для питания кондёров...кондёры по 450 вольт X2... питаться будет от аккамулятора мотика...всем кто поможет заранее спс...
|
|
| | Вт, 04.10.2011, 22:51 | Сообщение # 2
|
CoolProNoob Пользователи Активность: 6
| Хаха...ну почти угадал тока там надо кондёры заряжать по 450 вольт каждый) вот и надо сделать а как не знаю вот сижу курю узнаю, а насчёт рыбадки спс буду знать) Добавлено (04.10.2011, 22:51)
---------------------------------------------
вопрос по данной схеме выходное получается сколько? сорри в данном деле знаний мало...
|
|
| | Вт, 04.10.2011, 22:55 | Сообщение # 3
|
феска Друзья Активность: 3627
| CoolProNoob, сколько захочешь транс видешь 3 обмотка больше меньше витков и напруга меняется сейчас примерно на 400 вольт
|
|
| | Вт, 04.10.2011, 23:07 | Сообщение # 4
|
CoolProNoob Пользователи Активность: 6
| спасибо буду щас разбираться..._)
|
|
| | Вт, 14.02.2012, 21:29 | Сообщение # 5
|
halitov Пользователи Активность: 14
| а есть преабразователь с 12 в 220 на 600или 500 или 450 ватт есть ??????????????????????????????
|
|
| | Вт, 14.02.2012, 21:38 | Сообщение # 6
|
феска Друзья Активность: 3627
| halitov, конечно есть вас интересуют комерческие приборы или схемы
|
|
|
| | Ср, 15.02.2012, 21:22 | Сообщение # 8
|
halitov Пользователи Активность: 14
| мне нужно для моего справочнка (пояльник) эти преобразоватили есле ктонибуть знает что небуть подробности напишите мне danila.halitov@yandex.ru только прошу с подробнастими с 12 в 220 на 600или 500 или 450 ватт и с сосхемой .есле вы дадите мне матерьял я напишу кто мне его дал и сайт как рекламма.
---------------------------------------------
преабразователь на телевизоры и на другие бытовые приборы . Я не про электролов....
|
|
| | Ср, 15.02.2012, 22:09 | Сообщение # 9
|
MAESTRO ^ Активность: 5564
| Вот три неплохих варианта преобразователей, на них можно и полкиловатта получить.
|
|
| | Ср, 15.02.2012, 22:23 | Сообщение # 10
|
феска Друзья Активность: 3627
| halitov, все преобразователи с мощностью более 100 ватт должны иметь мощный трансформатор + преобразователь на мощьных транзисторах, есть заводские установки называются источники бесперебойного питания в разрезе чен в стеднем 1500 рублей за каждые последующие 100 ватт(приборы можно посмотреть просто набрав источники бесперебойного питания)
хочю предупредить что самостоятельно собранный прибор по стоимости будет отличатся от промышленого на 30-40% (если считать что корпус мы лепим из того что есть это не очень большая выгода) но если все необходимое у нас есть то в путь нам понадобится

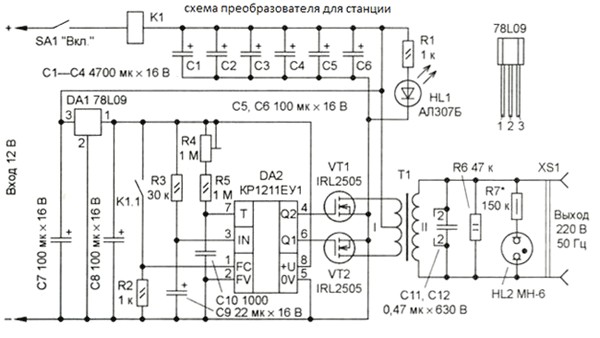

Были использованы доступные детали и в целом для преобразователя было потрачено 10 долларов. Транзисторы - 3 доллара каждая ( 2 штуки ), микросхема - 1,5 доллар ( 1 штука ), резисторы конденсаторы - 3 доллара. Трансформатор намотан на Ш-образном сердечке из компьютерного блока питания. С него сначала нужно снять все обмотки и мотать новые. Первичная обмотка намотана 6-ю жилами провода с диаметром 0.5 мм (каждая жила), и содержит 12 витков с отводом от середины. Обмотку удобно мотать жгутом. Поверх первичной обмотки ставим изоляцию из конденсаторной бумаги и мотаем вторичную обмотку, ее мотаем в том же направлении, что и первичную. Вторичная обмотка содержит 140 витков провода с диаметром 0.7мм.
Полевые транзисторы типа IRL2505. Задающий генератор выполнен на микросхеме КР1211ЕУ1, частота преобразователя регулируется при помощи резистора R4 (переменный резистор на 1 мегаом ).
схема взята с сайта схем нет и расчитана на200 ват но её можно легко преобразовать и на более мощную
|
|
