Преобразователь в корпусе от пальчиковой батарейки.
|
|
| | Сб, 09.04.2016, 18:20 | Сообщение # 1
|
Cosmogor Пользователи Активность: 199
| КАК ПОВЫСИТЬ НАПРЯЖЕНИЕ БАТАРЕЙКИ

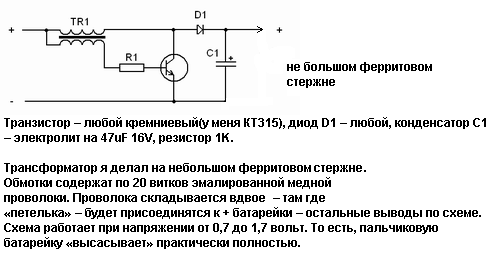

Сама схема расположена ниже.

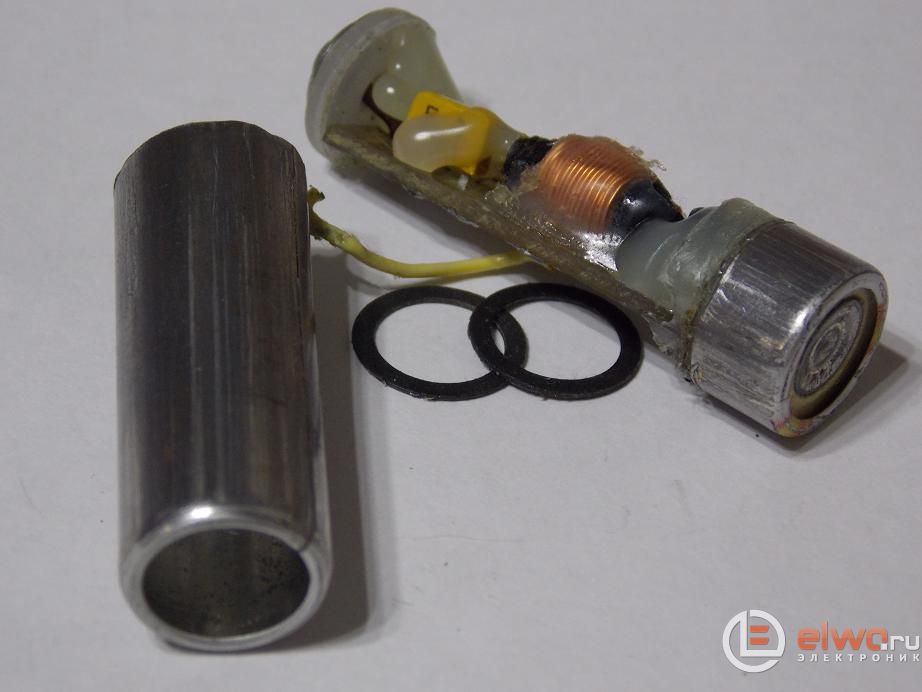

Фото рабочего процесса.

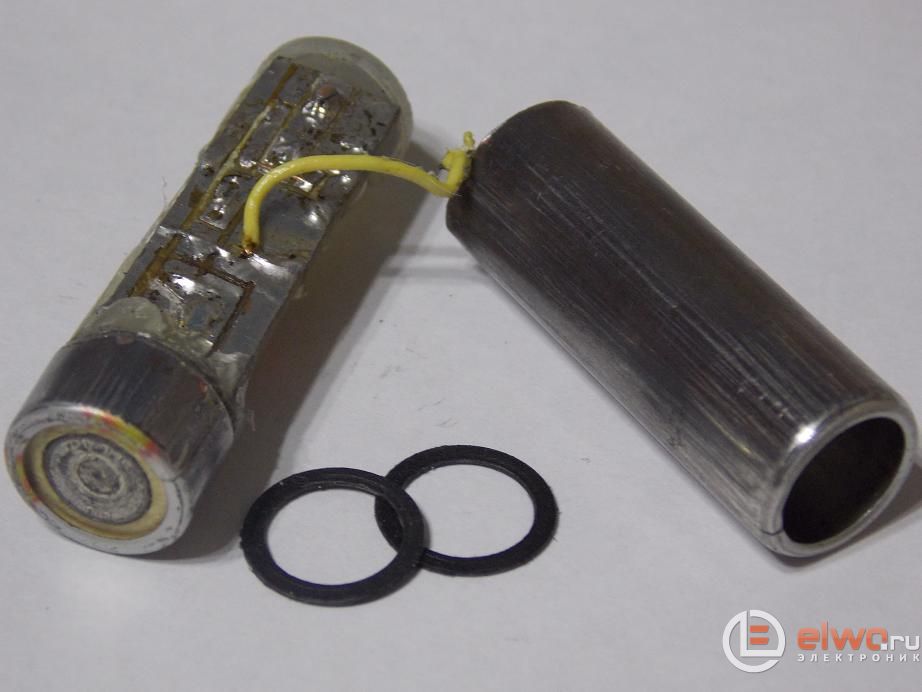

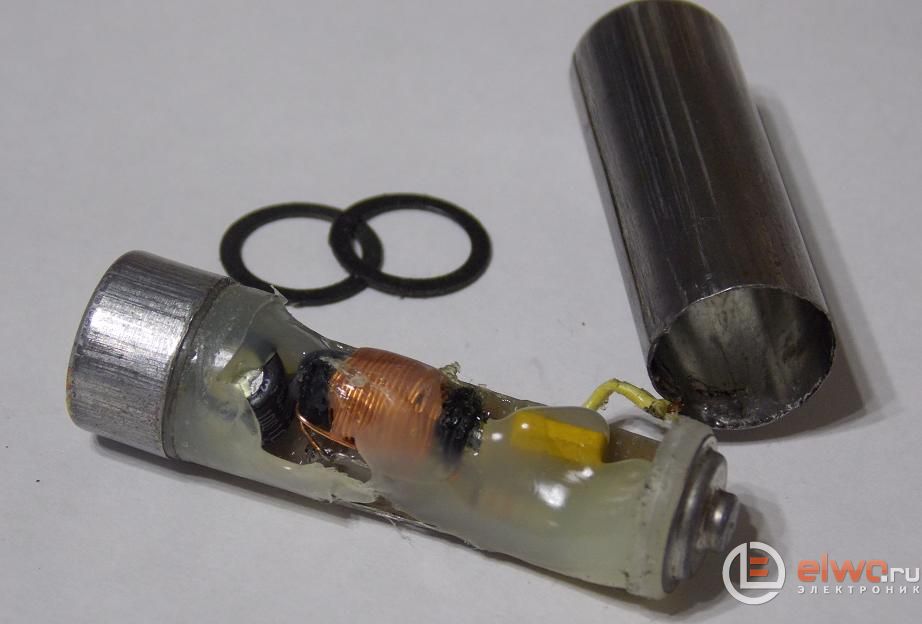

Вся схема залита уже термоклеем, но детальки можно разглядеть.

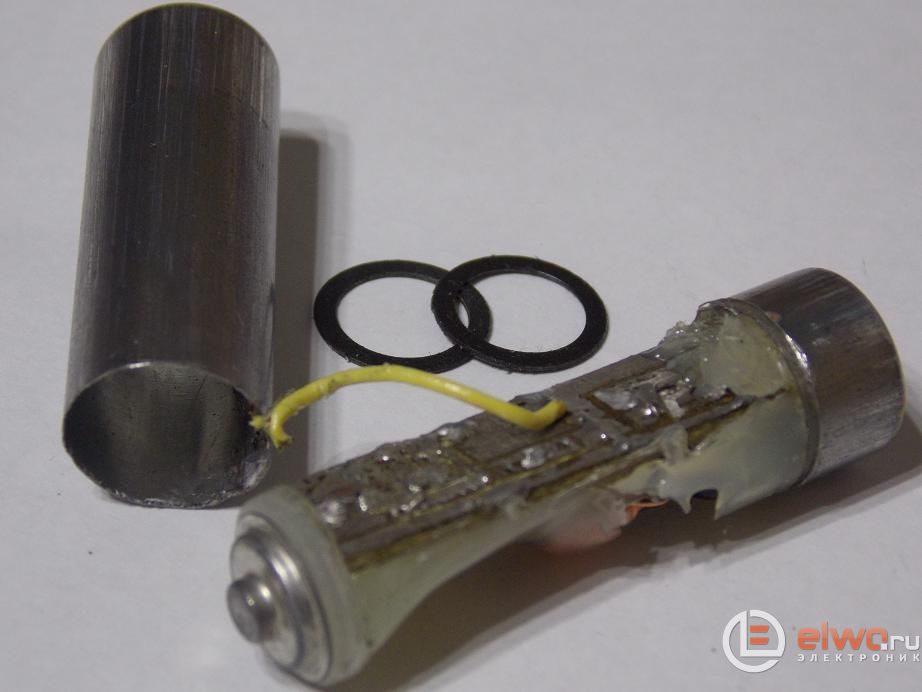

Общий провод припаян к корпусу, (жёлтый проводок)
Плюсовой выход с преобразователя припаян к плюсовой клемме.
Плюс питания на преобразователь подаётся на минусовую клемму.
Схема работает от одной пальчиковой батарейки.
поправил Cosmogor - Сб, 09.04.2016, 18:29 |
|
| | Сб, 09.04.2016, 18:21 | Сообщение # 2
|
Cosmogor Пользователи Активность: 199

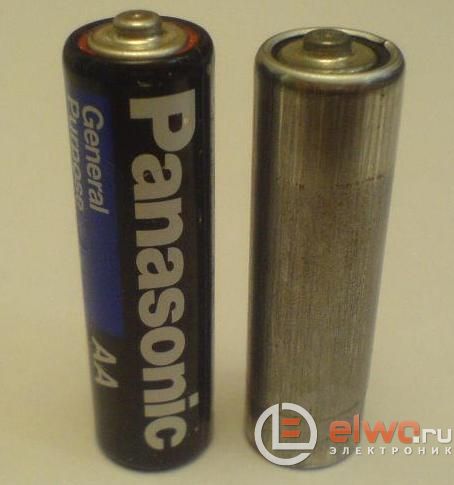

| Ну и готовое устройство, для наглядности рядом сфотографирована пальчиковая батарейка.
Как видим, ну ни чем не отличается от обычной батарейки.
Спросите зачем это надо?
Если честно сам не знаю, просто сделал и всё, ну а применить ещё не успел нигде.
|
|
| | Сб, 09.04.2016, 21:40 | Сообщение # 3
|
MAESTRO ^ Активность: 5564
| Так а сколько оно даёт на выходе, какой ток, КПД?
|
|
| | Вс, 10.04.2016, 08:22 | Сообщение # 4
|
Cosmogor Пользователи Активность: 199
| Цитата MAESTRO (  ) Так а сколько оно даёт на выходе, какой ток
На выходе получаем примерно 5В без нагрузки.
Нагрузку подключал светодиод от фонарика, при подключений светодиода напряжение просело до 3В.
Яркость в пределах нормы в меньшую сторону.
Ток примерно от 5...10мА был.
Для небольшого фонарика с питанием от двух пальчиковых батареек вполне нормально, если одну батарейку заменить этим устройством.
поправил Cosmogor - Вс, 10.04.2016, 08:25 |
|
| | Вс, 10.04.2016, 09:49 | Сообщение # 5
|
MAESTRO ^ Активность: 5564
| Да, разве что для светодиода. Было бы 7-10 В можно бы тогда как крону использовать в приборах.
|
|
| | Вс, 10.04.2016, 12:53 | Сообщение # 6
|
Cosmogor Пользователи Активность: 199
| Цитата MAESTRO ( ) Да, разве что для светодиода. Было бы 7-10 В можно бы тогда как крону использовать в приборах.
Кстати это идея, интересно какая батарейка влезет в корпус от кроны? Плюсом переделать преобразователь.
|
|
| | Вс, 10.04.2016, 15:54 | Сообщение # 7
|
MAESTRO ^ Активность: 5564
| Минипальчиковую можно вставить, типа ААА. Если брать Энелуп типа, то у неё реальная ёмкость до 1000 мА!
|
|
| | Чт, 28.04.2016, 18:53 | Сообщение # 8
|
Cosmogor Пользователи Активность: 199
| Цитата MAESTRO ( ) можно вставить, типа ААА
Померил эту батарейку, не входит полностью, торчит несколько миллиметров. Если с угла на угол, то да, помещается. Будет время попробую что нибудь придумать, чтоб батарейку менять было просто надо придумать.
|
|
