ИБП для шуруповерта 18 Вольт
|
|
| | Ср, 04.02.2015, 07:25 | Сообщение # 1
|
Вовчик Пользователи Активность: 73

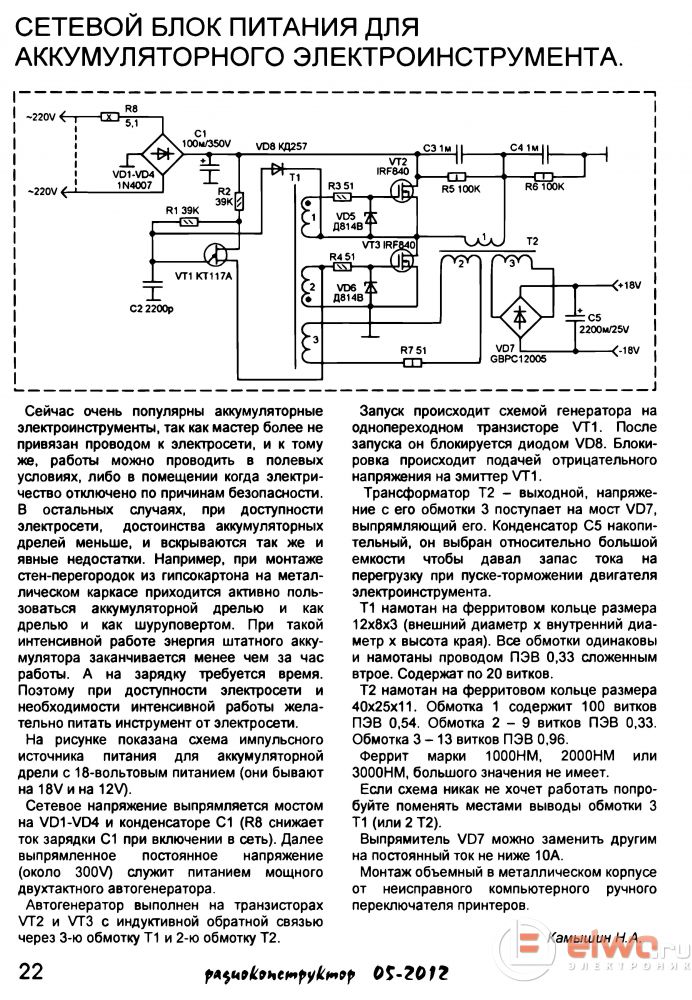

| Здравствуйте! Ув. форумчане, сделал блок питания с журнала радиоконструктор для шуруповерта. Запустился сразу, схема рабочая. На выходе 21 в. без нагрузки, частота около 20 кГц преобразования. Файлы ИБП вылажую.
|
|
| | Ср, 04.02.2015, 07:43 | Сообщение # 2
|
Вовчик Пользователи Активность: 73

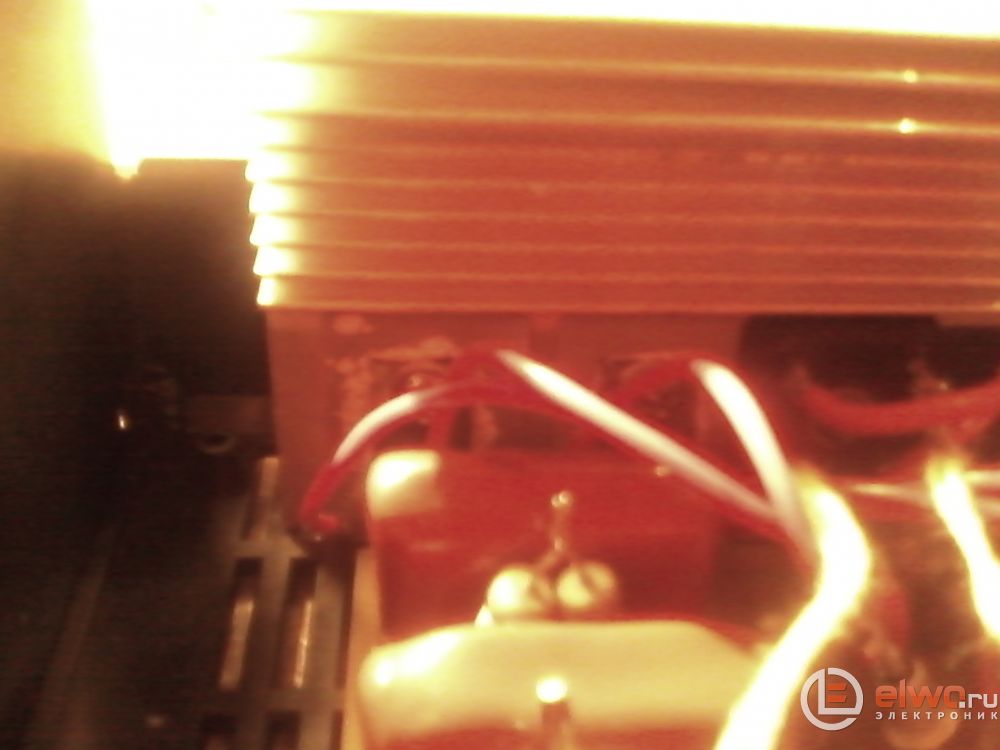

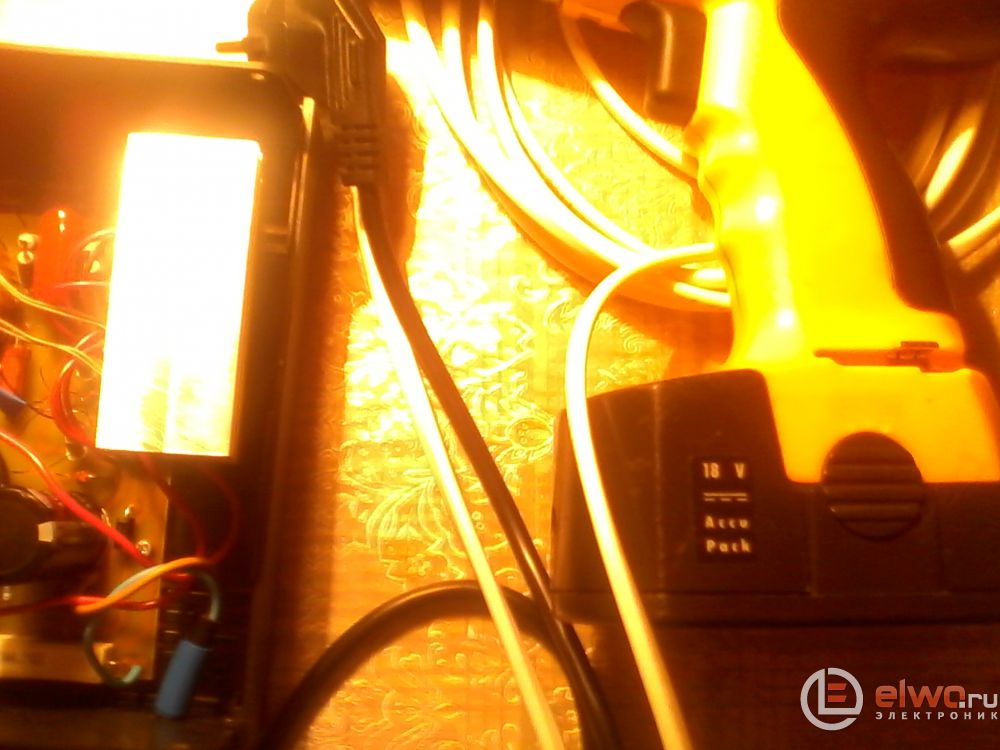

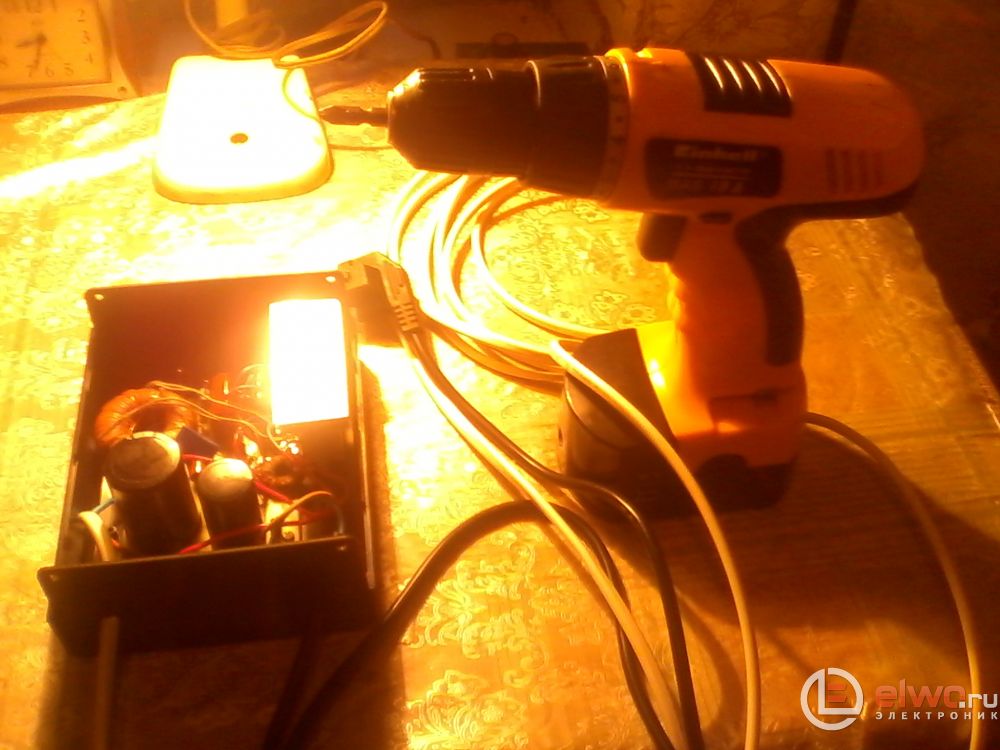

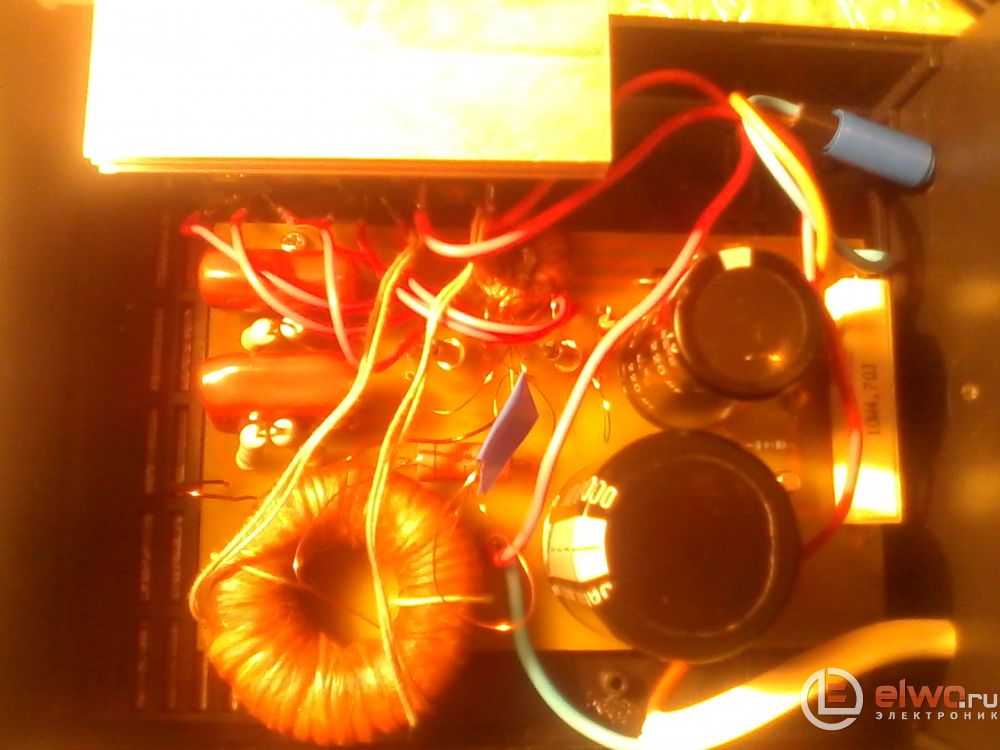

| Фото ИБП
|
|
| | Ср, 04.02.2015, 21:06 | Сообщение # 3
|
MAESTRO ^ Активность: 5564
| Схема на вид не сложная, но вот трансформаторы... Какой она ток держит?
|
|
| | Чт, 05.02.2015, 07:19 | Сообщение # 4
|
Вовчик Пользователи Активность: 73
| При этой частоте, и трансформатора ток минимальный 8 А. для шуруповерта хватает, мощьность 160 Вт. Я выходной транс мотал на кольце большего размера чтобы влез провод 45х27х12
Добавлено (05.02.2015, 07:19)
---------------------------------------------
В схеме я заменил некоторые детали вместо кд257 - FR307, Д814В - Д814Б. По выходу кандер на 10000х80в диодный мост на 12А.
поправил Вовчик - Чт, 05.02.2015, 07:21 |
|
