Устройство ДВП4-1
|
|
| | Пн, 08.09.2014, 10:35 | Сообщение # 1
|
BloodFish Пользователи Активность: 4
| Привет всем, люди помогите разобраться с устройством.

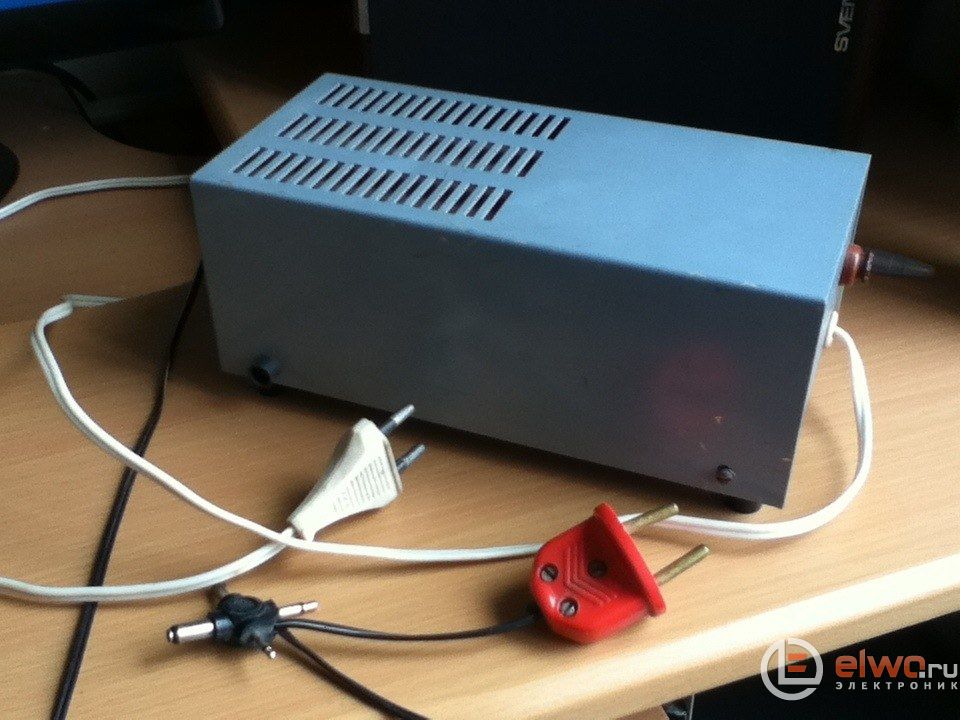

Нашел в гараже прибор, похож на блок питания см. фото.

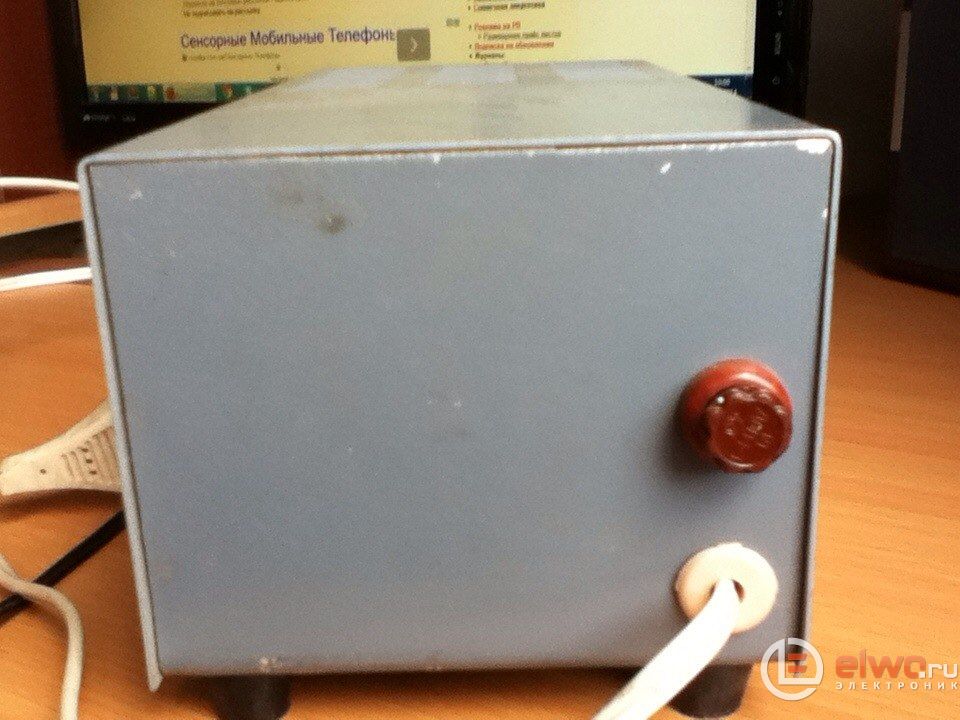

Вот эта коробочка с кнопочкой на торце с надписями 91 (видимо год) и "ДВП4-1" и логотип, в поисковиках ничего по этому не нашел. При измерении на выходе БП без нагрузки 4.8В, при нажатии кнопки подскакивает до 8В и возвращается до 4.8В. Это импульс по идее должен выполнять какую-то функцию.
А задача такая: узнать какой он выдает ток и изменить его что бы на выходе было 3.7В что бы питать телефоны. Возможно сразу на выходе ограничить напряжение резисторами, но не очень красиво будет, или поставить регулируемый резистор и выставлять самому напряжение.
поправил BloodFish - Пн, 08.09.2014, 10:35 |
|
| | Пн, 08.09.2014, 12:49 | Сообщение # 2
|
MAESTRO ^ Активность: 5564
| Привет. Желательно было и без крышки сфотать, чтоб понятно было о деталях и, следовательно токе. Если напряжение 4,8В постоянное и держит то 0,3 А - тогда сразу и подключать туда аккумулятор, через резистор 4-10 Ом.
|
|
| | Пн, 08.09.2014, 13:05 | Сообщение # 3
|
BloodFish Пользователи Активность: 4

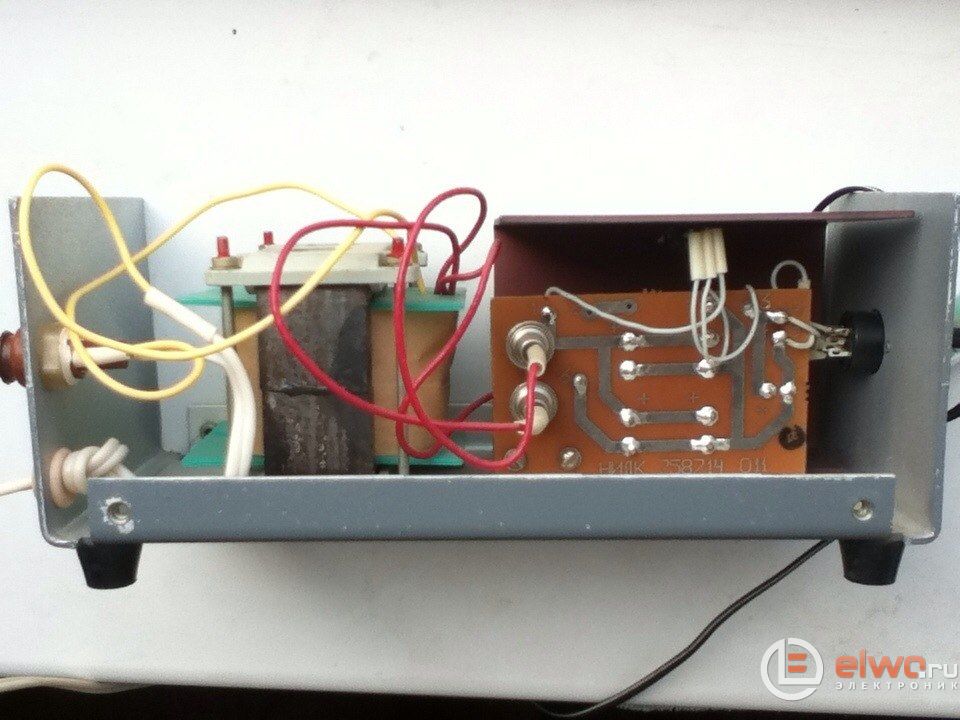

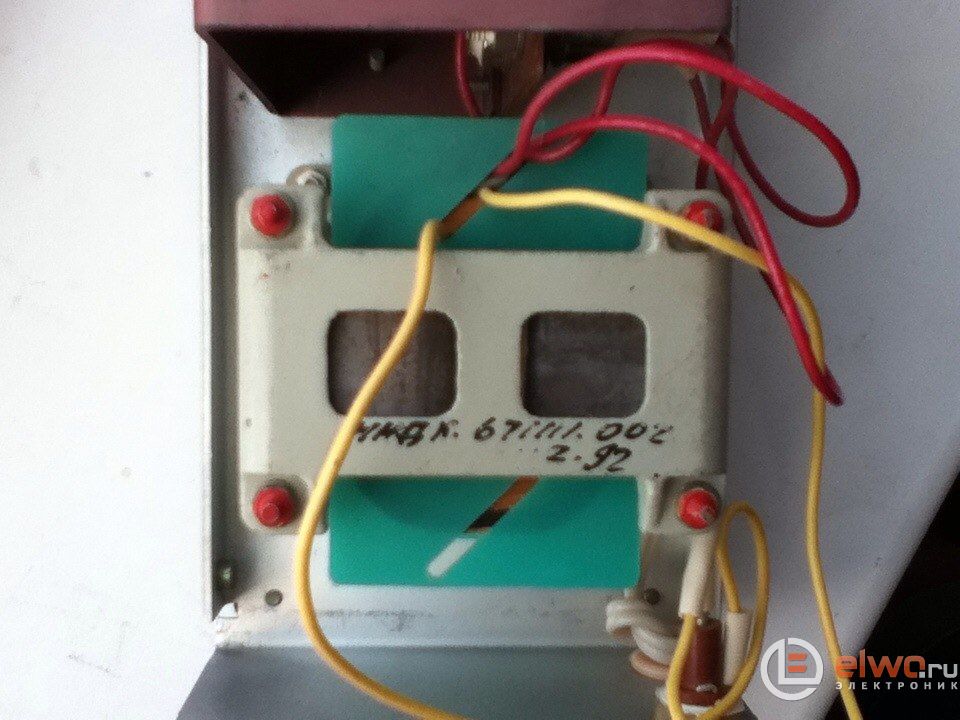

| Вот без крышки
Нашел крен5в, подается на него 11.6В и выход 4.8В так вот, возможно ли его заменить 11.6В в 3-4В с регулированием?
|
|
| | Пн, 08.09.2014, 13:16 | Сообщение # 4
|
MAESTRO ^ Активность: 5564
| Лучше всё-таки резистор внутрь засунуть, так как для заряда нужно именно надёжное тооограничение, а не крутить напряжение.

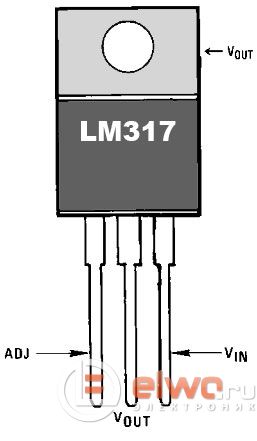

Вместо КРЕН ставь LM317
|
|
| | Пн, 08.09.2014, 14:08 | Сообщение # 5
|
BloodFish Пользователи Активность: 4
| Спасибо!
Я извиняюсь я правильно понял, можно заменить этим LM317BD2T и соответственно регулировать не получится? Или точно по схеме
|
|
| | Пн, 08.09.2014, 14:29 | Сообщение # 6
|
MAESTRO ^ Активность: 5564
| Та микросхема слабая. Бери в большом корпусе.

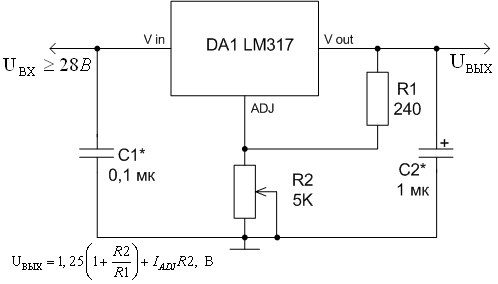

Всё что надо сделать - это поставить R1 и переменный R2. И будет плавно менять вольтаж.
|
|
| | Вт, 09.09.2014, 15:25 | Сообщение # 7
|
BloodFish Пользователи Активность: 4
| Спасибо MAESTRO, разобрался, поставил, тема закрыта. Добавлено (09.09.2014, 15:25)
---------------------------------------------
http://cs624725.vk.me/v624725961/b78/rT781FZpfRs.jpg
Все классно, только вот с 5 до 10 регулируется плавно, а с 1 до 5 очень грубо, ели касаюсь и прыгает, но 3.7В как задумано получается поставить. Переменный резистор 20кОм, ставил на 2кОм еще хуже было.
|
|
