В общем, ситуация такая.

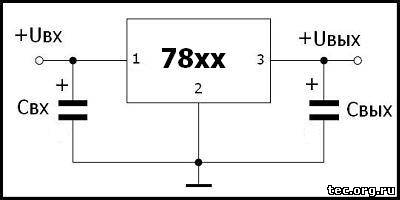

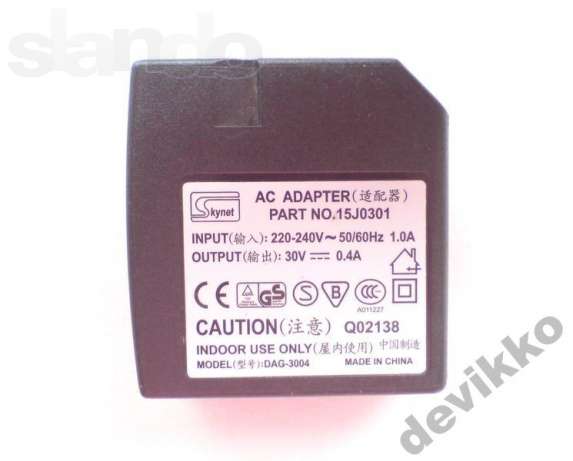

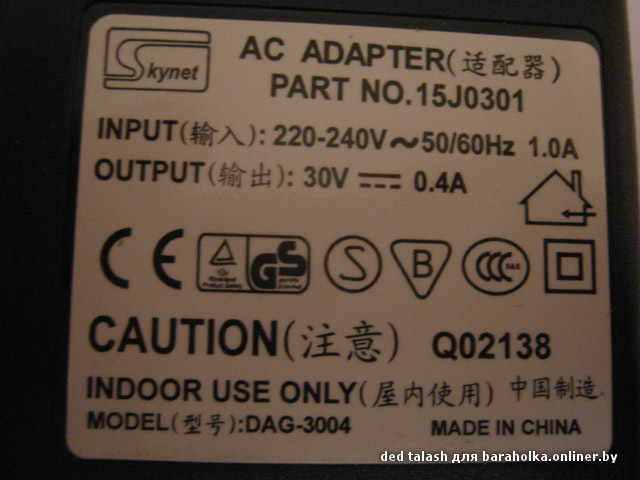

Имеется блок питания для принтера Lexmark 30 В 0.4 А. К нему припаял стабилизатор 7809 по схеме из даташита, только вместо конденсатора на входе 0.3 мкФ поставил два по 0.22 мкФ, на выходе вместо 0.1 мкФ - два по 0.15 мкФ. И запитал 4 компьютерных вентилятора (в параллель).
Стабилизатор прикручен к радиатору, есть изолирующая прокладка. 7809 нагревается, но держать палец на нем можно.
Через секунду-две напряжение с 8.5 В подает до 3.5-4 В и снова возвращается до 8.5 В. И так постоянно. Заметил по работе вентиляторов, потом померил с помощью DT9202A.
Наверное где-то ошибся с номиналами деталей, подскажите.

Прикрепления: 8035871.jpg (18.8 Kb) · 3790738.jpg (107.6 Kb) · 3039254.jpg (10.9 Kb)

Пт, 12.07.2013, 19:54 | Сообщение # 2

Evgeniy811

Друзья

Активность: 1199

Цитата (Evrorub)

запитал 4 компьютерных вентилятора

ток потребления вентиляторов замерь, возможно просто БП не вытягивает.

Цитата (Evrorub)

Через секунду-две напряжение с 8.5 В подает до 3.5-4 В

а на входе как?

Цитата (Evrorub)

Наверное где-то ошибся с номиналами деталей

насколько я помню для 78XX серии на выходе необходим кондер минимум 1,0 мкФ, на входе- не менее 100,0 мкФ.
Но насчет входа- тут неважно: в самом БП емкости должны быть

Пт, 12.07.2013, 20:18 | Сообщение # 3

Ксюня

Друзья

Активность: 453

Evrorub, Наверное блок питания в защиту периодически уходит.
