Блок питания на несколько разных напряжений
|
|
| | Ср, 15.05.2013, 09:28 | Сообщение # 1
|
Ataman3755 Пользователи Активность: 2
| Здравствуйте,есть у кого-нибудь схема бп не регулируемого, который обеспечивает +12 В 1 А, -12 В 1 А, +5 В 1 А, -5 В 1 А. Каждый канал с защитой от перегрузки и КЗ. Буду очень признателен
|
|
| | Ср, 15.05.2013, 09:45 | Сообщение # 2
|
MAESTRO ^ Активность: 5564
| Привет. Проще всего взять любой БП от компьютера - там как раз все эти напряжения есть.
|
|
| | Пт, 17.05.2013, 01:47 | Сообщение # 3
|
Ataman3755 Пользователи Активность: 2
| А другого варианта нету? Можно например из этого БП сделать,то что я писал выше?
поправил Ataman3755 - Пт, 17.05.2013, 01:52 |
|
| | Пт, 17.05.2013, 17:59 | Сообщение # 4
|
ZmEy76 Друзья Активность: 730
| Ataman3755, Можно на основе стабилизаторов напряжения 78хх, 79хх серии. Хоть у них максимальный ток 1А, но лучше ставить по две в параллель и на радиатор, если будет частая и длительная нагрузка. Там защита от КЗ и перегрева. То есть таким образом можно хоть целый "баян" напряжений сделать.

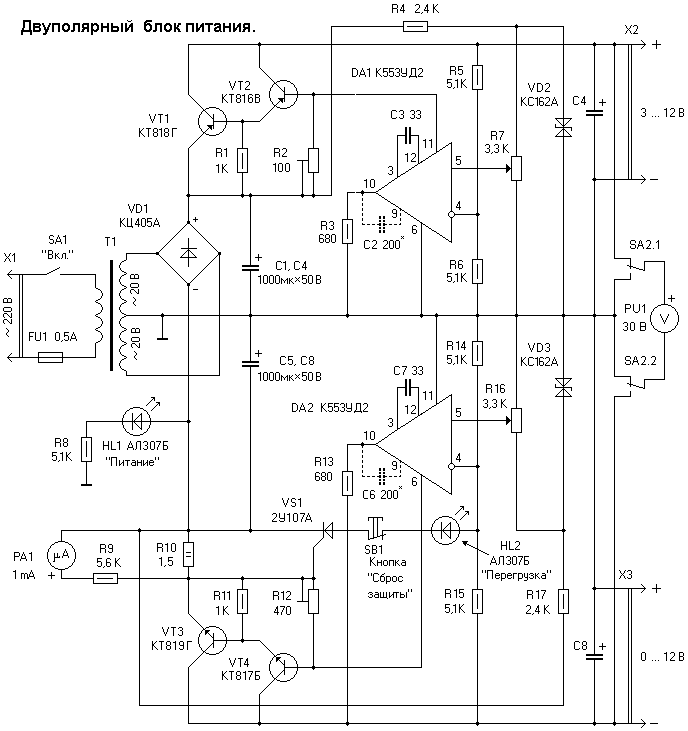

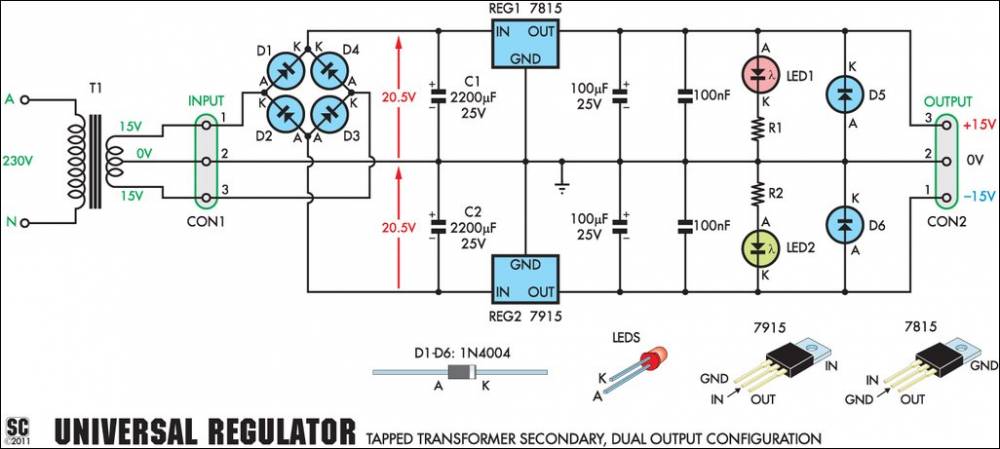

Вот примерная схема.
поправил ZmEy76 - Сб, 18.05.2013, 14:02 |
|
