Дискотечный прибор Compact Flower
| |
| | Чт, 01.03.2012, 20:11 | Сообщение # 31
|
-igRoman- Друзья Активность: 1198
|
|
|
| | Чт, 01.03.2012, 20:13 | Сообщение # 32
|
DjBraga Пользователи Активность: 63
| а тип скажите по картинке не понятна
|
| |
| | Чт, 01.03.2012, 23:02 | Сообщение # 34
|
Romick_Калуга Друзья Активность: 348
| Так же встречаются такие:

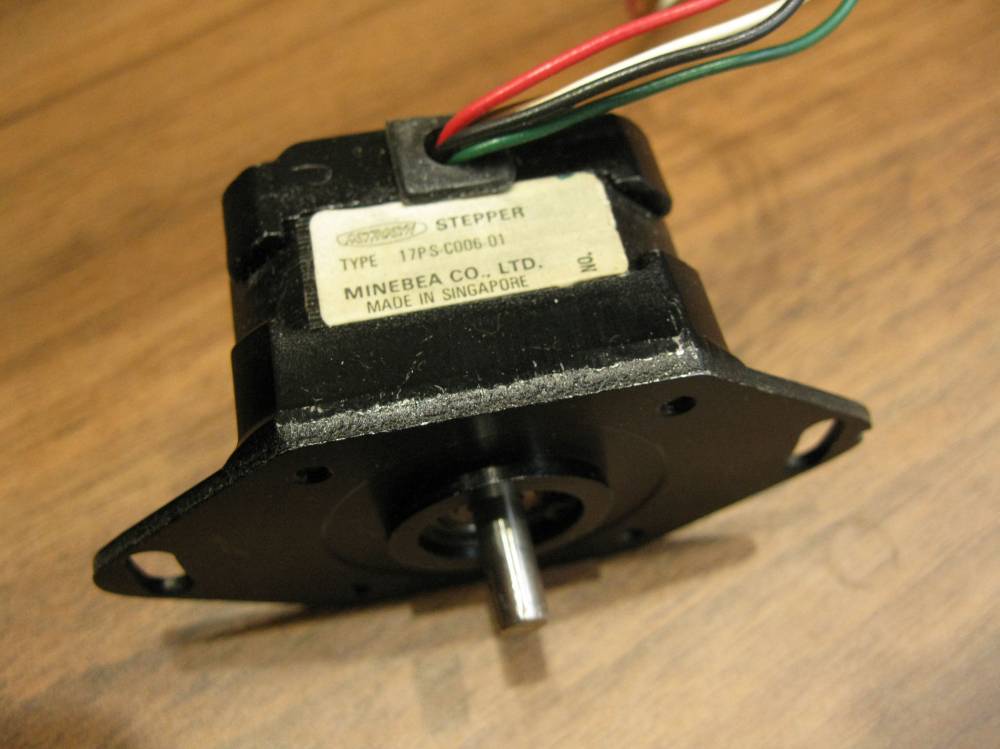

сопротивление обмоток 85 Ом, шаг что-то около 3,6 градуса.

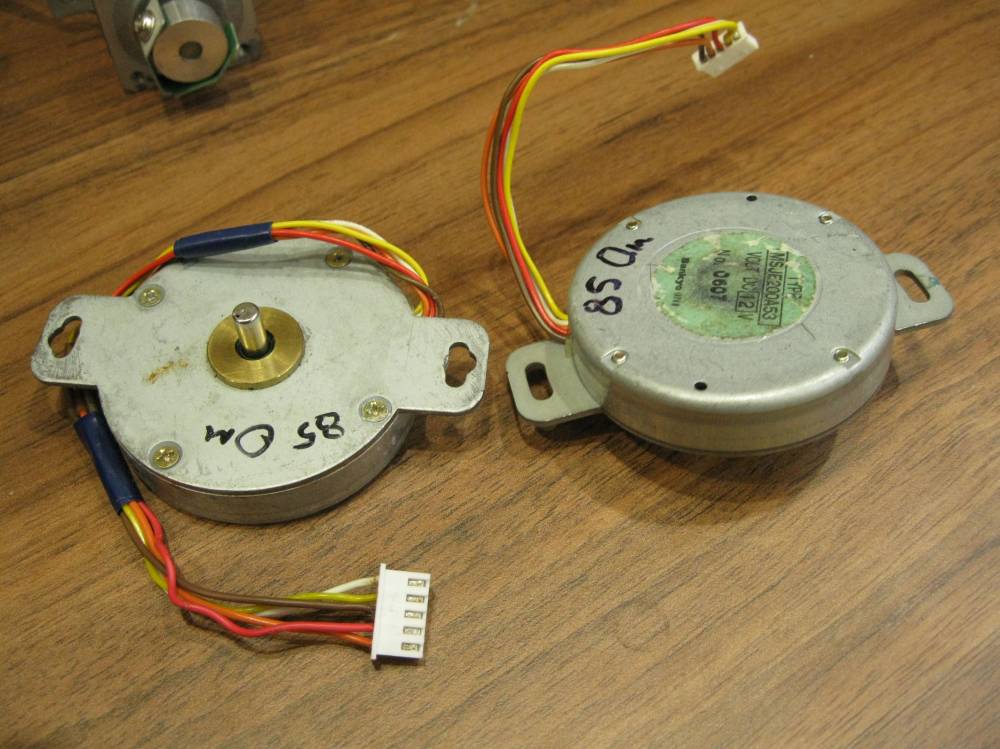

сопротивление обмоток 34, 47 Ом. Шаг тоже около 3,6 градуса.

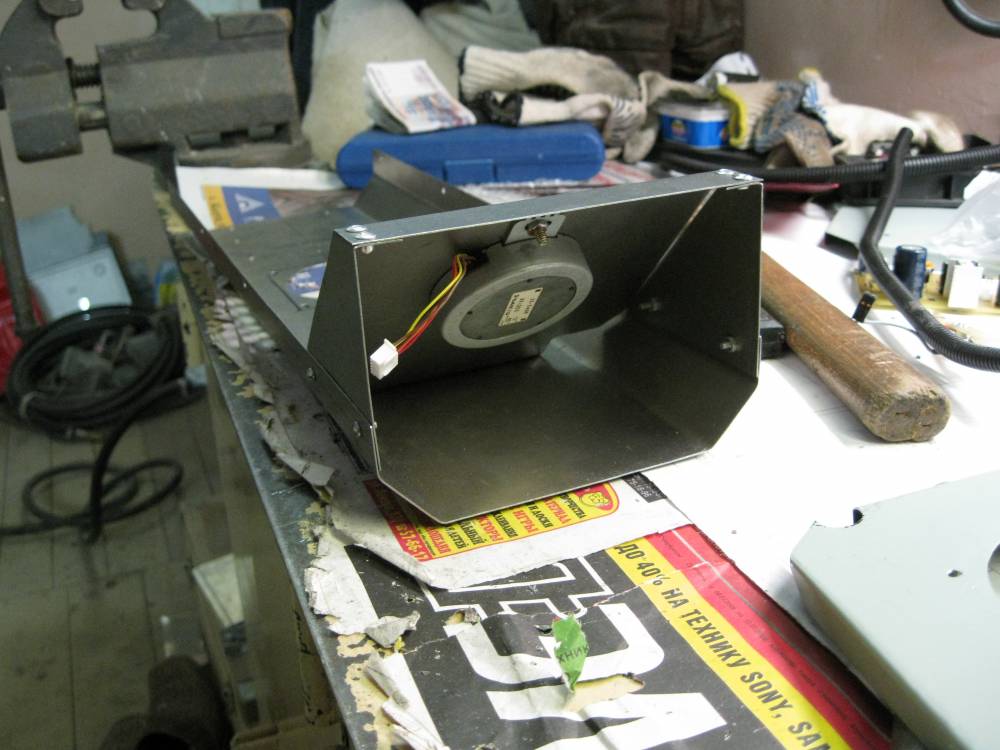

Такие плоские движки я ставил на вращение зеркала в приборе.
Сопротивлением 85 Ом. Еще бывает 120 Ом - тоже пойдет, но мощность меньше.
Если сопротивление 47 Ом, то ток в обмотках 12/47=0,26 А. Драйвера (ULN2803 и т.п.) рассчитаны на 0,5 А. Значит применять можно.

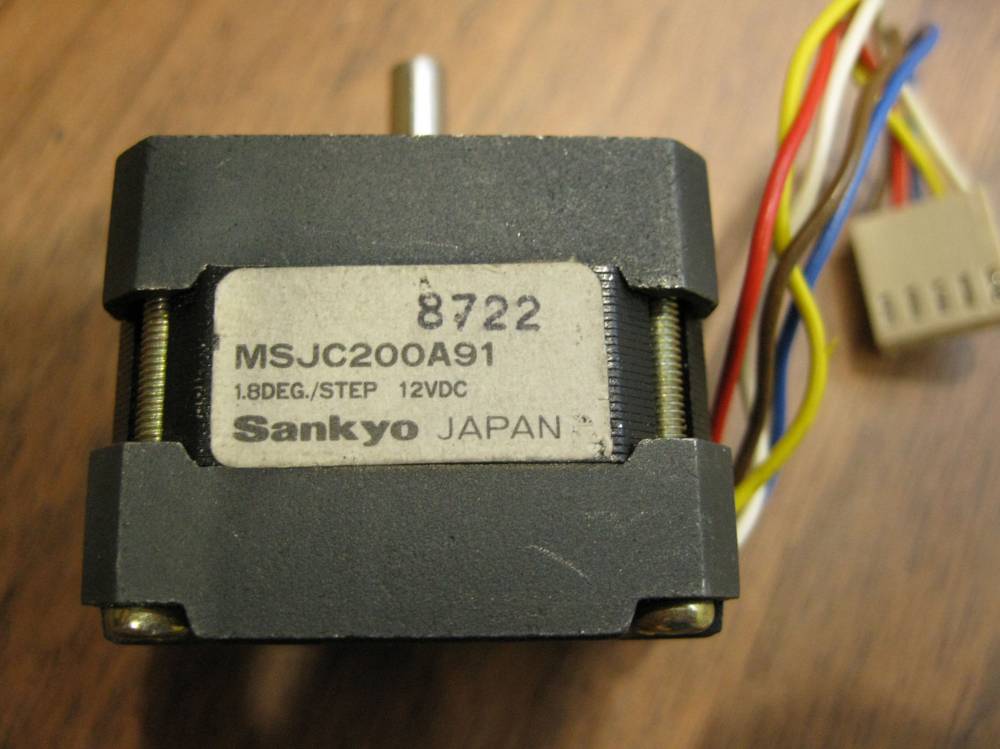

Часто попадаются движки (во многих принтерах), похожие на эти:
но сопротивлением обмоток около 10 Ом (5, 6, 12 и т.п.) Они мощные, но мне попадались с шагом и 1,8 градуса, и 3,6 градуса (значит не везде подойдут). И еще ток в них будет 12В/6 Ом = 2 А. Никакие микросхемы такой ток не потянут. В таком случае можно их питать через мощные транзисторные ключи.
Вообще такие движки в принтерах питаются импульсными токами через специальный ШИМ драйвер, но применить в приборах мне не представляется возможным - нет данных.
Добавлено (01.03.2012, 23:02)
---------------------------------------------
Quote (DjBraga) Не знаю какие брать?
Обычно выбора нет вообще, или движков нет вообще, а ты растерялся, какие выбирать.
Ты в каком городе живешь?
Прочитал, что в Минске. Как у вас там с движками?
У нас в Калуге нет вообще, выписывать дорого (по нету один движок больше тыщи руб). Я иногда делаю набеги на Москву, так в выходные на радиорынке продают всякую рухлядь. Там и выбираю такие движки. Там руб по 200 беру, а если несколько, то и по 150 выходит.
поправил Romick_Калуга - Чт, 01.03.2012, 23:06 |
|
| | Пт, 02.03.2012, 07:28 | Сообщение # 35
|
DjBraga Пользователи Активность: 63
| да... Нет выбора посмотрел та же самая картина. В инетд дык 300000 руб бел.
поправил DjBraga - Пт, 02.03.2012, 13:45 |
|
| | Пт, 02.03.2012, 12:17 | Сообщение # 36
|
-igRoman- Друзья Активность: 1198
| Quote (DjBraga) В инетд дык 300000
Не понятная мне система исчеслений - Дыки
На такую сумму дыков купи готовых сканеров, по паре штук на каждую комнату
|
|
| | Сб, 03.03.2012, 23:13 | Сообщение # 37
|
Romick_Калуга Друзья Активность: 348
| Интересный сайт. Там устройство всяких самодельных приборов.
|
|
| | Сб, 14.07.2012, 16:13 | Сообщение # 38
|
DJ_Key_of_Dance Пользователи Активность: 8
| Здравствуйте, уважаемые форумчане. Не работает схема, которую выложил Romick_Калуга, на ATtiny 2313. Я собрал схему без драйвера DMX и без звукового модуля. 7нога контроллера на земле через 10 к, 6 нога на + 5 В через 2,7 к. Один двигатель делает полный оборот, потом ещё шагов 20 и замирает, второй совсем не вращается. Валы зафиксированы платой, рукой трудно провернуть, значит контроллер как-то работает. Но почему он не работает так, как нужно, в автоматическом режиме?
|
|
| | Пн, 16.07.2012, 10:48 | Сообщение # 39
|
DjBraga Пользователи Активность: 63
| Так он и не будет работать, потому что на 7 ногу нужен положительный импульс +5v. А зачем тебе 6 нога когда у тебя нет DMX драйвера, она отвечает за Master/slave. А фьюзы при программировании не забыл выставить? А если DMX вообще не нужен, то можно оставить фьюзы как с завода, кроме одного CKDIV8 в Pony Prog установить галочку напротив него.
поправил DjBraga - Пн, 16.07.2012, 11:10 |
|
| | Вс, 22.07.2012, 15:47 | Сообщение # 40
|
DJ_Key_of_Dance Пользователи Активность: 8
| Спасибо)))) после подачи импульсов прибор ожил)))) я просто сначала думал, что в приборе предусмотрен и автоматический режим работы. Попробую слегка модернизировать эту конструкцию, как соберу - обязательно расскажу
|
|
