Дискотечный прибор Compact Flower
| |
| | Чт, 01.03.2012, 15:09 | Сообщение # 21
|
-igRoman- Друзья Активность: 1198
| Quote (Romick_Калуга) Действительно на 7 выв должен поступать 0, чтобы реагировал на звук или все же 1.
Смотри внимательней там же на мусидоре
http://www.musidora.ru/carrymicrofon.htm
РИС 6 - вывод 7 DA1
Все коментов надеюсь не будет
|
|
| | Чт, 01.03.2012, 15:24 | Сообщение # 22
|
-igRoman- Друзья Активность: 1198
| Quote (Romick_Калуга) Узел усиления звука вставил из схемы, которая гарантировано работает.
Золотые слова
Смотри как Узкоглазый по этому поводу не парится, отдельным модулем все это дело собрано

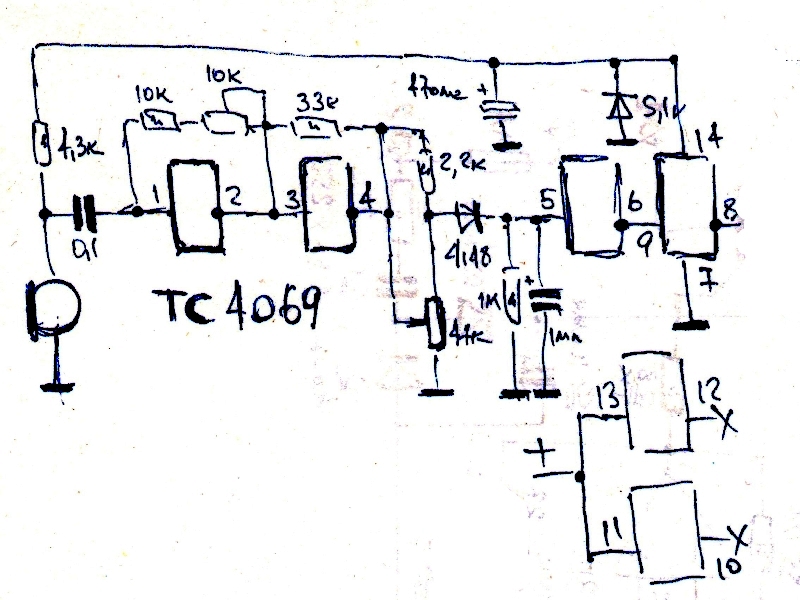

А на плату заводиться уже тремя проводами. Новые приборы, звук по той же плате, только задействовали все инверторы микросхемы, повесили визуальный контроль работы микрофона, кстати очень удобно настраивать.
В плане чуйки, увеличил в десятки раз ???? резисторы в обратной связи, и собственно сейчас работает в ночничке, + триггер с защелкой, заплакал вдруг ночью ночник врубается и горит. (Это у меня такой трофей достался, один хрен ДМХ пользуются)Добавлено (01.03.2012, 15:24)
---------------------------------------------
Quote (Romick5770) Почему неправильно? Эмиттер на землю, поступает сигнал на базу, транзистор открывается, на вывод 7 контроллера поступает 0.
В плане нарисованного правильно, но смысл звукового модуля, преобразовать синусоиду в прямоугольный сигнал, а что здесь обычный усилитель, а за счет логического состояния порта происходит переключение из одного состояния в другое.
Короче выкинуть транзистор, и вместо него включить два инвертора ЛН1, по входу еще поставить резистор регулировки уровня и все
|
|
| | Чт, 01.03.2012, 15:44 | Сообщение # 23
|
DjBraga Пользователи Активность: 63
| Romick, скинь печатку пожалуйста на пульт DMX 512
|
|
| | Чт, 01.03.2012, 15:47 | Сообщение # 24
|
-igRoman- Друзья Активность: 1198
| DjBraga, ты определись, что тебе нужно, один хрен не сделаешь, а человека задрал (мягко так)
|
|
| | Чт, 01.03.2012, 15:54 | Сообщение # 25
|
Romick_Калуга Друзья Активность: 348
| Quote (-igRoman-) DjBraga, ты определись, что тебе нужно, один хрен не сделаешь, а человека задрал (мягко так)
Это точно. Очень раздражает, что дай все сразу, расскажи, как прошивать, а делать ничего не собирается.
|
|
| | Чт, 01.03.2012, 16:09 | Сообщение # 26
|
DjBraga Пользователи Активность: 63
| Я собираю материалы и детали
|
|
| | Чт, 01.03.2012, 19:39 | Сообщение # 27
|
Romick_Калуга Друзья Активность: 348
| Quote (-igRoman-) отдельным модулем все это дело собрано. А на плату заводиться уже тремя проводами
Я лично не собираю отдельным модулем, т.к. получатся 2 маленькие платы и провода. Зачем? Просто я этот рисунок платы сохранил и копирую на плату, которую рисую. И все.
Еще в схеме сканера узел усиления от микрофона мне понравился - элементов поменьше будет.Добавлено (01.03.2012, 19:39)
---------------------------------------------
Quote (-igRoman-) В плане нарисованного правильно, но смысл звукового модуля, преобразовать синусоиду в прямоугольный сигнал, а что здесь обычный усилитель
Я точно не знаю, не разбирал работу микросхемы BA3308, но мне кажется, что там все-же схема компаратора. На каких-то элементах выделяется опорное напряжение, и если синусоида от микрофона превышает это значение, то на выходе 1. Мне кажется, это так.
|
|
| | Чт, 01.03.2012, 19:55 | Сообщение # 28
|
-igRoman- Друзья Активность: 1198
| Quote (Romick_Калуга) Вот только скачать бы где-то руководство (инструкцию) как всем этим пользоваться. А то осваиваю методом тыка.
Посмотри здесь
http://svetovik.info/files/view.download/144
|
|
| | Чт, 01.03.2012, 20:00 | Сообщение # 29
|
-igRoman- Друзья Активность: 1198

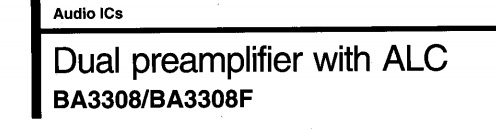

| Quote (Romick_Калуга) Я точно не знаю, не разбирал работу микросхемы BA3308, но мне кажется, что там все-же схема компаратора.
двойной предусилитель
|
|
| | Чт, 01.03.2012, 20:01 | Сообщение # 30
|
DjBraga Пользователи Активность: 63
| а какие шаговые двигатели у всех этих приборах ЁЖ,Flower, Сканер.
Не знаю какие брать?
|
|
