Самодельный световой сканер
| |
| | Пн, 13.02.2012, 22:38 | Сообщение # 21
|
Romick5770 Друзья Активность: 348

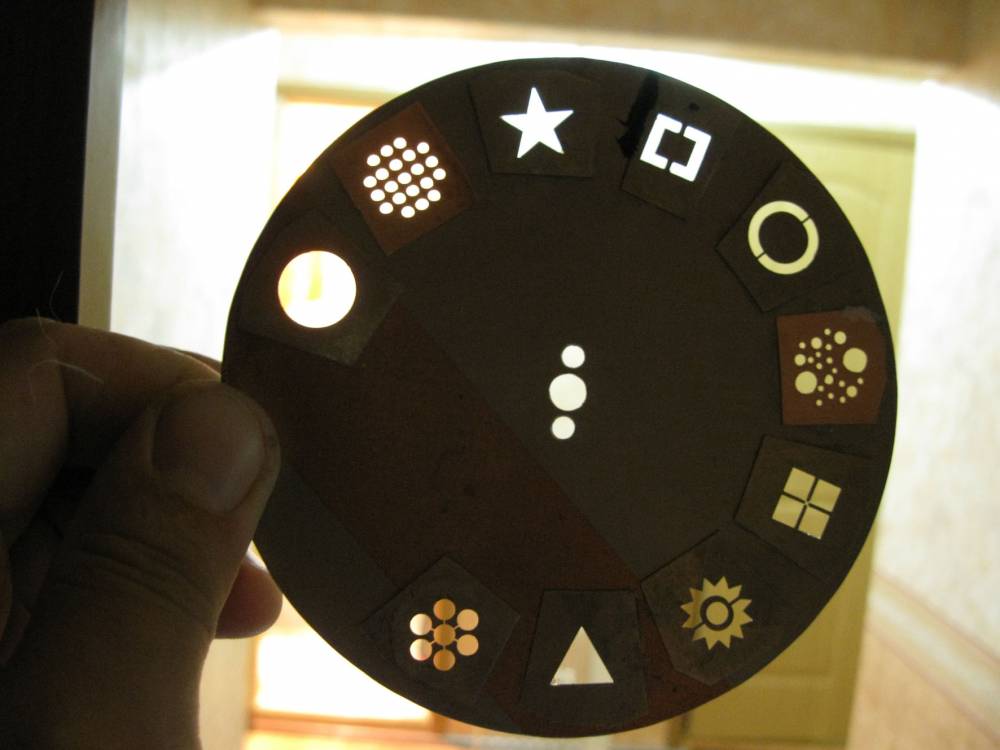

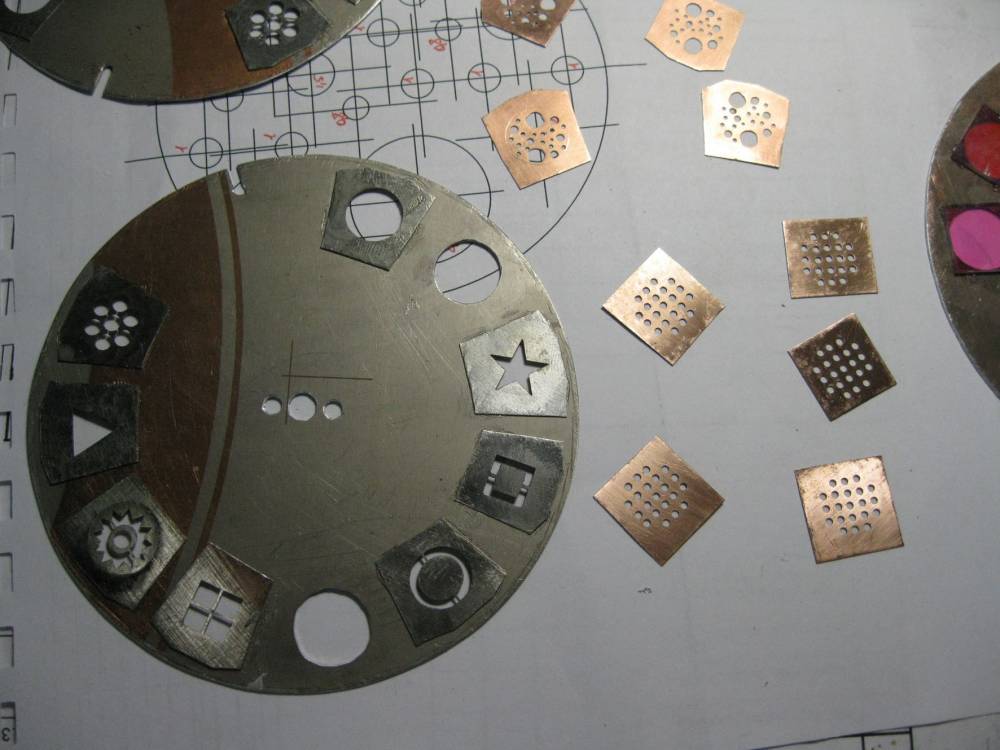

| Про круг гобо:

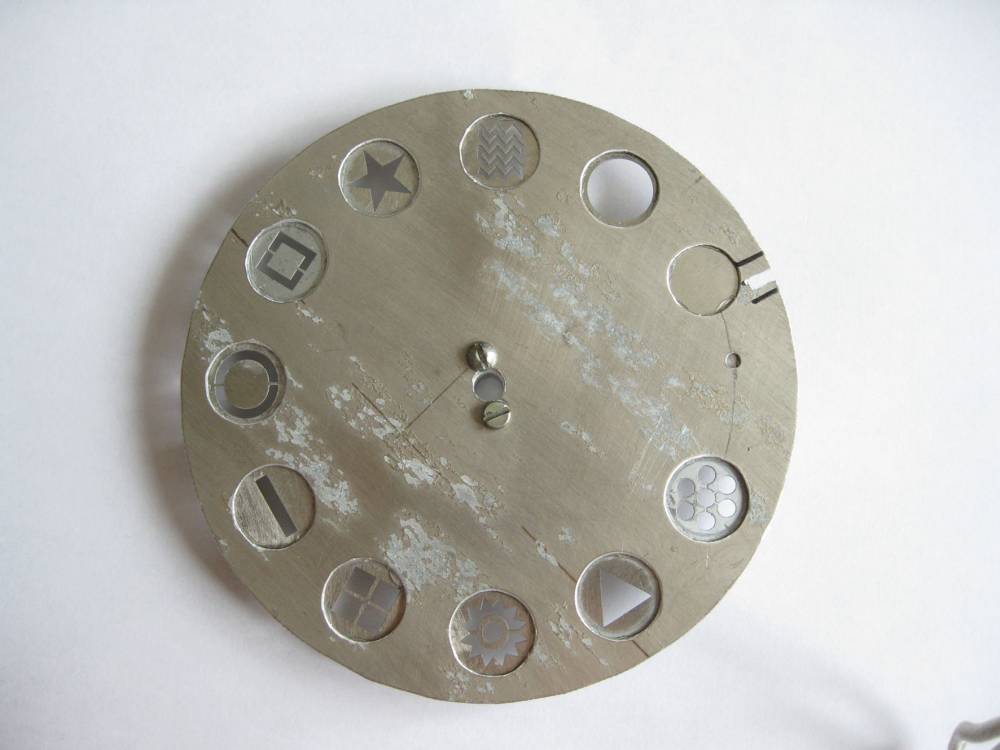

купил (выписал) на сайте http://musidora.ru/indexSale.htm круги гобо без дихроичных фильтров. Применить готовые не смог, т.к. угол поворота не сходился, а подкорректировать прошивку у меня мозгов (знаний) не хватает. Поэтому я сделал из тонкого алюминия круги под мой диаметр и мой угол поворота (там в прошивке стоит кол-во шагов движка в микрошаговом режиме т.е. 0,9 град, вот и высчитал). Сделал отверстия нужного диаметра (чуть больше, чем купленные гобо). Вырезал аккуратно гобо, какие-то насверлил сам из тонкой меди и потом наклеил это все на мой круг термостойким автомобильным герметиком.
Вот фото:
|
|
| | Пн, 13.02.2012, 22:49 | Сообщение # 22
|
DjBraga Пользователи Активность: 63
| пасиб , а расстояние от озура до другого узора какое поста не могу гобо купить придётьсмя делать. Добавлено (13.02.2012, 22:49)
---------------------------------------------
может чертеж
и есть
|
|
| | Пн, 13.02.2012, 22:58 | Сообщение # 23
|
Romick5770 Друзья Активность: 348
| Подробнее про узел гашения лампы. В режиме от музыки этот узел не работает и лампа постоянно включена. (вот если бы я его подключил к выводу 16 контроллера, то при работе от микрофона лампа всегда была бы выключена).

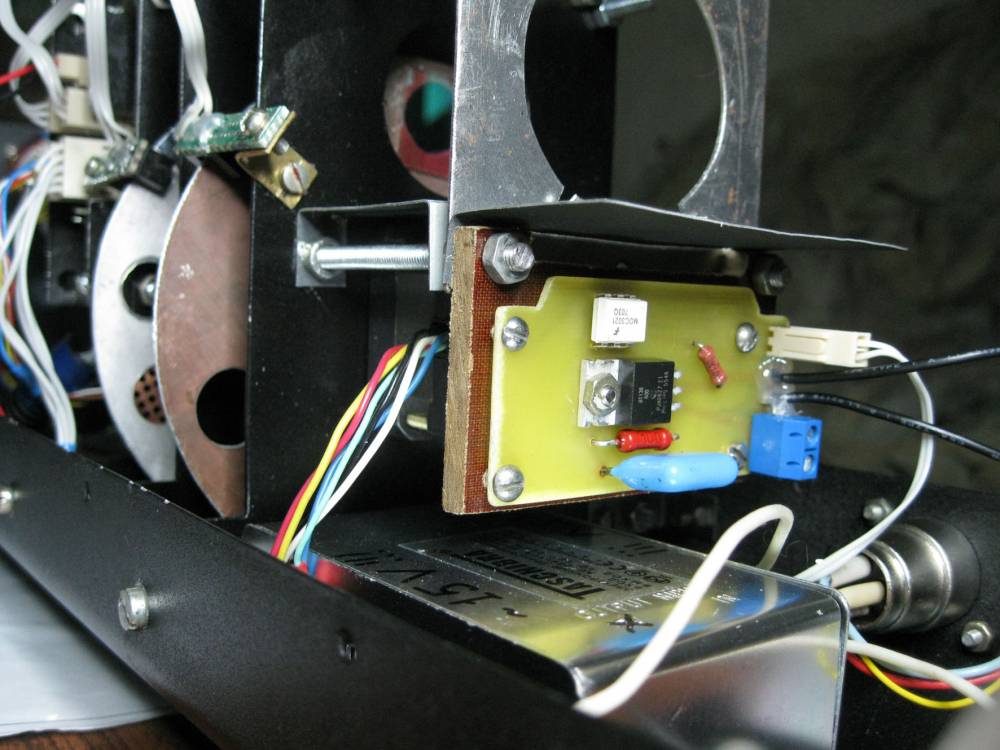

Эта плата закреплена на кусочке текстолита и прикручена прямо под лампой:
под лампой теплоотражающий экран из жести, чтобы плата не нагревалась.

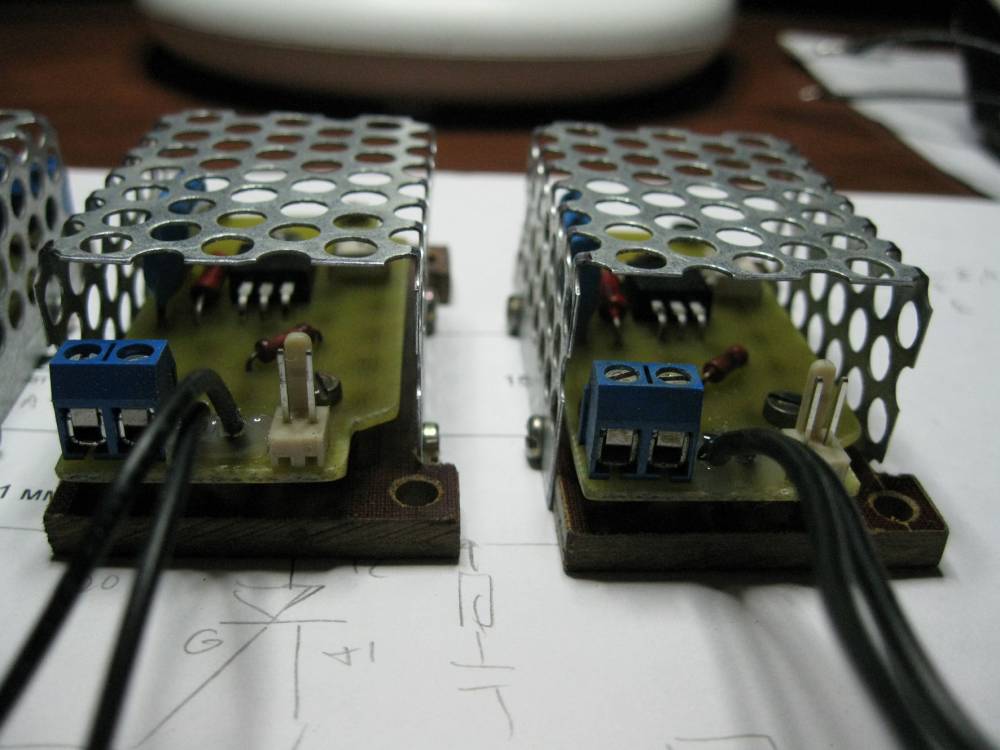

т.к. эта схема под напругой 220 В, то я сделал на нее защитный экранчик:

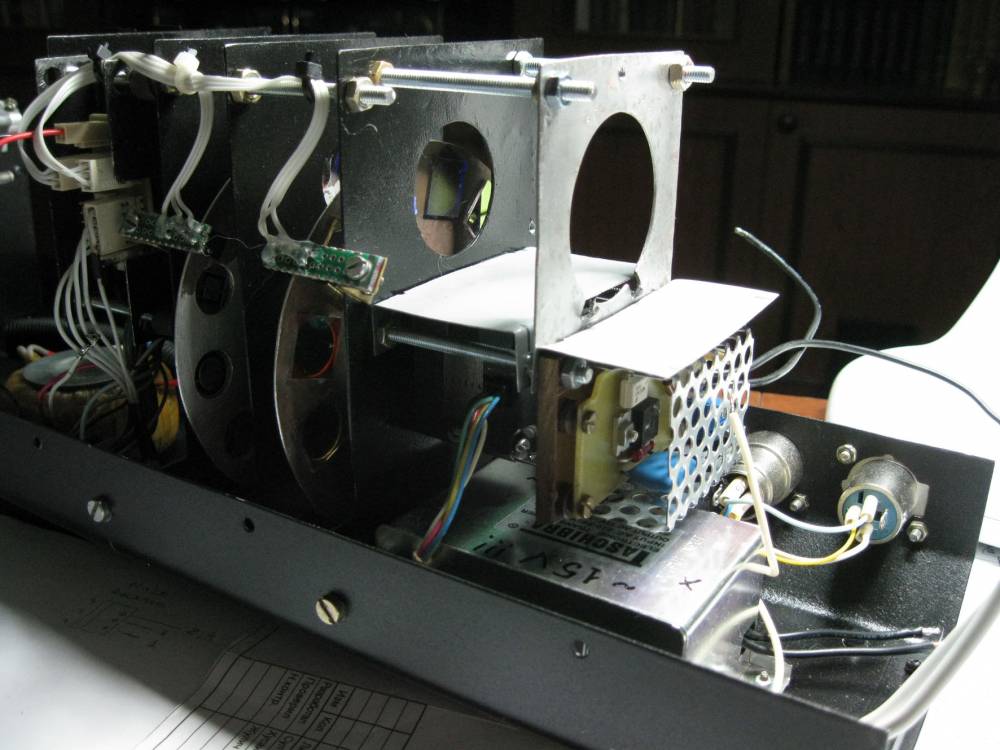

и в таком виде прикрутил на место:

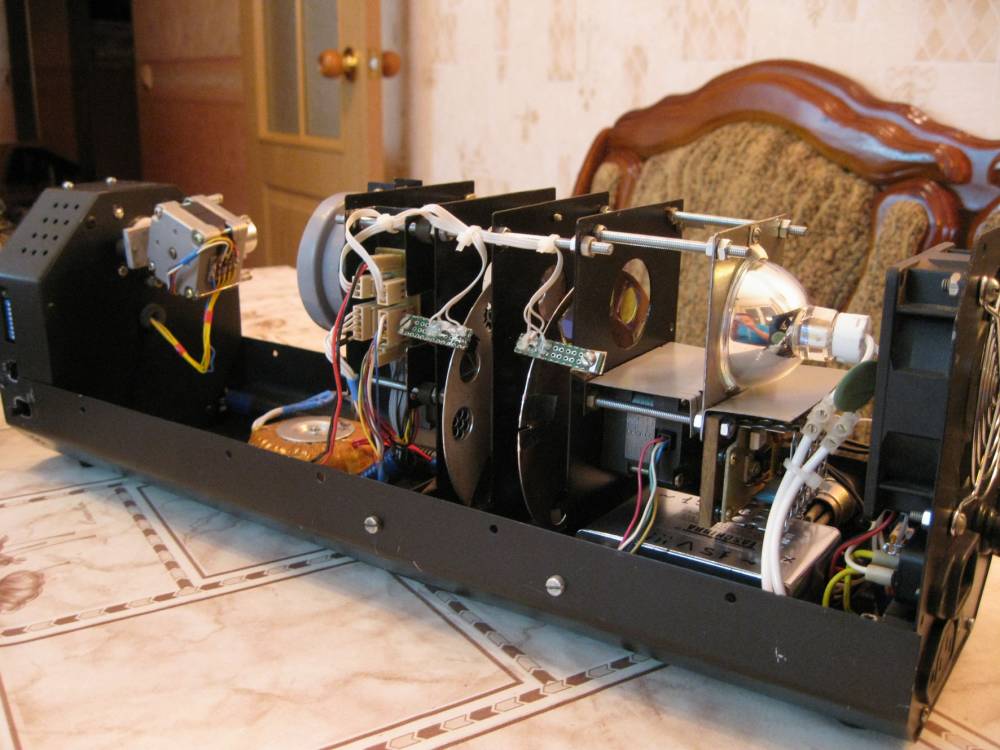

А это вид вместе с лампой. Здесь видно, что прямо перед лампой к проводу припаян тот самый термистор NTC 1 (зеленый диск).
все силовые элементы (блок питания, узел управления лампой и сама лампа) находятся рядом, длина проводов минимальная, потери сведены к минимуму.Добавлено (13.02.2012, 22:58)
---------------------------------------------
Quote (DjBraga) какой контроллер.
На схеме ведь написано:
AT89C52/AT89S52
первый более старый, но дешевле (хотя его еще поискать нужно). Второй более новый.
Для AT89C52 нужен специальный программатор. Его сложнее собрать. Для AT89S52 нужен обычный программатор для ATMega.
Я первый сканер сделал на AT89C52. А потом еще 4 сканера сделал на AT89S52. И та и та схемы работают.
поправил Romick5770 - Пн, 13.02.2012, 22:54 |
|
| | Пн, 13.02.2012, 23:11 | Сообщение # 24
|
DjBraga Пользователи Активность: 63
| а прошу и исходник подкинеш A.bragin@tut.by
|
|
| | Пн, 13.02.2012, 23:18 | Сообщение # 25
|
Romick5770 Друзья Активность: 348
| Quote (DjBraga) а расстояние от озура до другого узора какое поста не могу гобо купить придётьсмя делать.

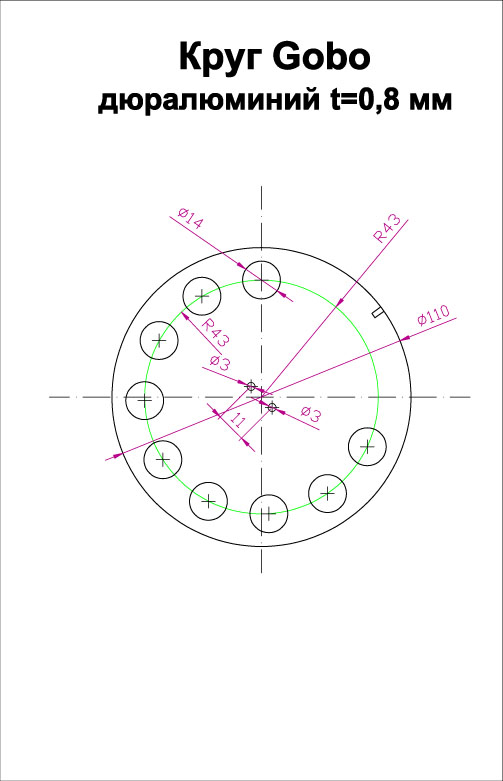

Вот чертежи. Правда я добавил потом еще одну позицию гобо. Но все равно ты будешь делать под себя. может быть у тебя будет позиций меньше или больше.
 Добавлено (13.02.2012, 23:18)
---------------------------------------------
Могу кинуть. Только с условием. Если ты разбираешься в этом, поясни где там можно поменять количество позиций гобо и цвета и угол поворота кругов гобо и цвет.
Договорились?
поправил Romick5770 - Пн, 13.02.2012, 23:16 |
|
| | Вт, 14.02.2012, 07:40 | Сообщение # 26
|
DjBraga Пользователи Активность: 63
| я конечно не далёк от програмирования ...но прост о я специализирусь на другом язъмке но может и помогу а можно этим контролер прогить
А есть печатка стробо
поправил DjBraga - Вт, 14.02.2012, 10:12 |
|
| | Вт, 14.02.2012, 11:06 | Сообщение # 27
|
Romick5770 Друзья Активность: 348
| Quote (DjBraga) А есть печатка стробо
Не понял, какая печатка стробо? У меня узел гашения лампы. Механический строб я не ставил. Хотя проводил эксперименты и из старого винчестера сделал строб. Но он шумно работал, хотя частота была хорошая.
Мне хватает строба, который выполнен на круге гобо. Т.е. последняя позиция в гобо - это заглушка (нет отверстия). И последняя позиция DMX этого канала включает поворот туда-сюда круга гобо, т.е. открытый-закрытый. Частота небольшая, зато тихо и нет лишних узлов, под которые еще пришлось бы искать место.
Возможно ты подумал, что узел гашения лампы - это для строба? Нет, что ты. Так в приборах строб никто не делает. Частоты не будет никакой и лампа сгорит сразу. Применяются механические стробы, которые закрывают-открывают отверстие.
А лампу я гашу, если в сцене нужно погасить сканеры и запустить другой прибор - прожектор на зеркальный шарик или просто включить ультрафиолетовые лампы на какое-то время.Добавлено (14.02.2012, 11:06)
---------------------------------------------
Quote (DjBraga) а можно этим контролер прогить

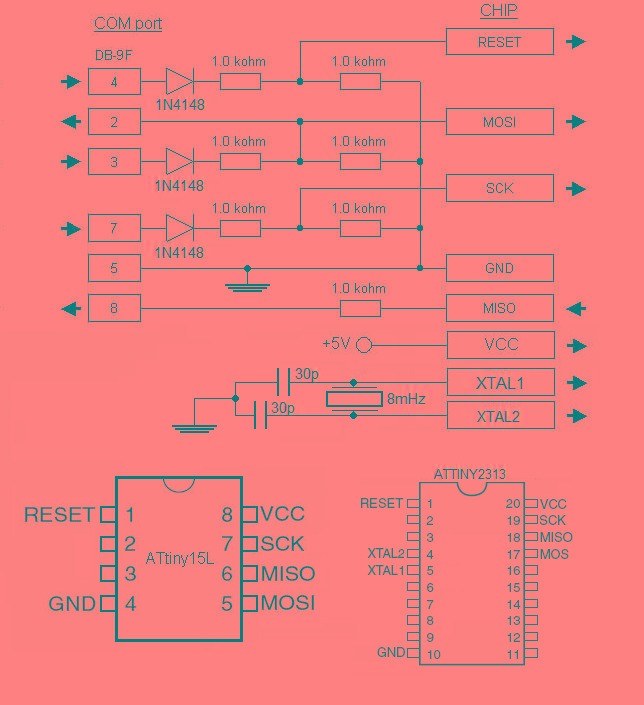

А какими программаторами ты пользуешься? У меня собрано несколько программаторов - для AT89С51/52, для At89C1051-4051, Для всех ATtiny и ATMega, а так-же штуки 3 для PICов
поправил Romick5770 - Вт, 14.02.2012, 11:00 |
|
| | Вт, 14.02.2012, 12:56 | Сообщение # 28
|
DjBraga Пользователи Активность: 63
| печатка гашения лампи ессть, можеш скинуть,. ты будеш давать кусок проги которою редактировать.... а что на печатке сбоку какой то орезок платы
поправил DjBraga - Вт, 14.02.2012, 17:42 |
|
| | Вт, 14.02.2012, 17:37 | Сообщение # 29
|
Romick5770 Друзья Активность: 348
| Quote (DjBraga) печатка гашения лампи ессть можеш скинуть ты будеш давать кусок проги которою редактировать
Я не понял. Печатка гашения лампы у тебя есть? Ее не нужно сбрасывать? Если я не понял, расставь пожалуйста запятые и вопросы, чтобы смысл был понятен.
|
|
| | Вт, 14.02.2012, 17:38 | Сообщение # 30
|
DjBraga Пользователи Активность: 63
| а ещё можеш мне скинуть там гле схемы carry 2 дв и 3 дв ожеш для них печатки скинуть
поправил DjBraga - Вт, 14.02.2012, 17:57 |
|
