Самодельный световой сканер
| |
| Пн, 11.02.2013, 19:04 | Сообщение # 251
|
YurkaM Пользователи Активность: 30
| Переделка головы на светодиод. Цитата DJ Joul: Решил приколхозить светодиод вместо лампы. Вот что получилось. светодиод с драйвером купил тут. 50W Warm White Led + Power Driver AC100V-240V + Lens 55 долларов. В комлекте был и радиатор с вентилятором, но в этот проект не подошли, использовал только светодиод и драйвер. Радиатор от компьютера взял от старого пенька, подошёл идеально. всё работает, яркость пока не сравнивал и замеры температуры не производил, на ощупь радиатор градусов 45. Нужно изменить будет схему обдува. В общем считаю оно того стоит, переделка соразмерна стоимости лампы. Ругайте. --- Чуть дальше: Цитата Сегодня сравнивал с аналогичной головой, с газоразрядной 300, светодиод светит хуже. Примерно как 150 вт. Нужно ставить минимум 100 Вт диод, и не с квадратным расположением диодов, а с круглым, тогда приблизится по яркости к 300 лампе. 100W_high_power_led_white_color Ну и схему обдува поменять надо, тогда можно уменьшить шум вентиляторов, в идеале сделать скорость их вращения в зависимости от температуры. Сейчас собираю деньги и буду однозначно во всех головах и сканерах ставить светодиоды. Пока всё на стадии доводки и изучения проблемы, буду делиться найдеными решениями и опытом. ----- Ещё дальше: Цитата Я пока экспериментировал только с 150 и 300 газоразрядными. На 150 лампе ставил 50 вт диод, легко встраивается с радиатором который был в комплекте. Но светит плохо и не получается свет весь собрать. Заказал линзочек, будем экспериментировать. Пока проблему с отводом тепла решаю положительно, во всех переделках температура не выше 47, при 25 окружающей. Пока не получается собрать весь свет в кучу, потерь много. Вот для меня основная проблема. Ещё там потрепались немного на тему отвода тепла, и собственно больше ничего интересного...
поправил YurkaM - Пн, 11.02.2013, 19:09 |
| |
| Чт, 14.03.2013, 22:25 | Сообщение # 253
|
Romick_Калуга Друзья Активность: 348
| далее
|
|
| Пт, 15.03.2013, 04:24 | Сообщение # 254
|
belokuriha Пользователи Активность: 11
| Ок, спасибо..
|
|
| Сб, 26.10.2013, 21:57 | Сообщение # 255
|
alex002009 Пользователи Активность: 2
| АФИГЕТЬ! ВОТ ЭТО УДАЧНО Я ЗАШЕЛ\НАШЕЛ! Romick_Калуга-РЕСПЕКТ ПО ВСЕМ ПАРАМЕТРАМ! ДАВНО МЕЧТАЛ ЧТО-ТО ПОДОБНОЕ ЗАМУТИТЬ! НО КРОМЕ ПРАЙСОВ СВЕТОВОГО ОБОРУДОВАНИЯ НИЧЕГО ПОД РУКОЙ НЕБЫЛО! К СТАТИ ЕСТЬ СТАРЫЕ ПРАЙСЫ ПО СВЕТОВОМУ ОБОРУДОВАНИЮ, ЕСЛИ ИНТЕРЕСНО МОГУ ОТСКАНИТЬ И СКИНУТЬ! ОЧ МНОГО ПОЛЕЗНОЙ ИНФЫ, НА МОЙ ВЗГЛЯД. К СТАТИ ГОБО МОЖНО СДЕЛАТЬ ТРАВЛЕНИЕМ, ИЗ ТОНКОЙ МЕДНОЙ ЖЕСТИ СПОСОБОМ "ЛУТ" ИЛИ С ПОМОЩЬЮ ФОТОРЕЗИСТА! Я САМ РАДИОЛЮБИТЕЛЬ ДЕЛАЮ ПЛАТЫ С ПОМОЩЬЮ ФОТОРЕЗИСТА И НАНЕСЕНИЯ ПАЯЛЬНОЙ МАСКИ, ВОТ С МЕТАЛЛИЗАЗИЕЙ ОТВЕРСТИЙ ПОКА НЕТ ПРАКТИКИ.Добавлено (26.10.2013, 21:57) --------------------------------------------- а кто-нить не думал сделать прибор типа octopus? http://www.zvuk-svet.ru/photos/13608.jpg
|
|
| Пн, 25.11.2013, 21:08 | Сообщение # 256
|
Romick_Калуга Друзья Активность: 348
| Цитата alex002009 ( ) АФИГЕТЬ! ВОТ ЭТО УДАЧНО Я ЗАШЕЛ\НАШЕЛ! Romick_Калуга-РЕСПЕКТ ПО ВСЕМ ПАРАМЕТРАМ!
Да на здоровье. Собирайте прибор, радуйтесь. Сразу говорю, что по быстродействию он далек от современных магазинных. Но мне на вечеринки для дома хватает. А отдавать за пару новых магазинных приборов тыс 40 (на светодиодах) жаба душит. Еще включаю лазерный калейдоскоп на потолок, на стенку между сканерами прибор Revo Sweep (http://elwo.ru/forum/58-1184-1) и генератор тумана с DMX управлением. Для домашней дискотеки - выше крыши.
|
|
| Пт, 29.11.2013, 00:00 | Сообщение # 257
|
alex002009 Пользователи Активность: 2
| СОВЕРШЕННО СОГЛАСЕН!!!
|
|
| Чт, 02.01.2014, 21:36 | Сообщение # 258
|
саня2002 Пользователи Активность: 1
| розкажи про все узли пожалуста
|
|
| Вт, 01.04.2014, 07:40 | Сообщение # 259
|
Romick_Калуга Друзья Активность: 348

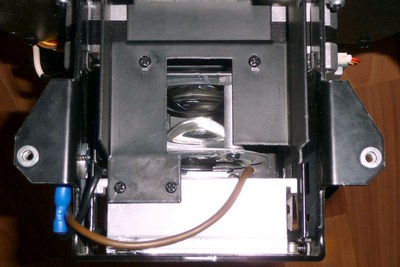

| Пользуюсь своими сканерами уже года 4. Хотел поделиться небольшой доработкой. Несколько раз случалось, что при длительной работе сильно нагревался термистор, что последовательно с лампой, оплавлялся разъем и лампа отказывалась включаться. Решил просто выкинуть термистор. В конце концов в электронном трансформаторе уже стоит схема, которая подает напряжение не скачком, а плавно. Вот и вся доработка. В остальном поломок не было, сканер показал себя надежным прибором.
|
|
| Вт, 08.04.2014, 16:38 | Сообщение # 260
|
shoitov Пользователи Активность: 2
| Romick5770,я бы купил ваш сканер, за сколько продадите?
поправил shoitov - Вт, 08.04.2014, 16:38 |
|
