Ультрафиолетовый светодиодный прожектор DMX512
|
|
| | Ср, 18.03.2015, 18:53 | Сообщение # 1
|
btkneon Пользователи Активность: 11
| УЛЬТРАФИОЛЕТОВЫЙ ПРОЖЕКТОР ДЛЯ ДИСКОТЕК
Данный дэвайс расчитывался для небольшого дискотечного зала взамен ультрафиолетовых ламп, которыми очень трудно управлять (то есть димер, строб). Долго искал на просторах инета схему и наконец надыбал исходник 3 канального димера +2 канала димер и стробоскоп. Подправил на один канал на макетке собрал схемку для проверки и вот засада 2 проблемы: 1. неполностью гаснут светодиоды,
2. димер инвертированый тоесть на "255" - 0 а на "0" - 1.
Может кто подскажет?
|
|
| | Чт, 19.03.2015, 11:05 | Сообщение # 2
|
btkneon Пользователи Активность: 11

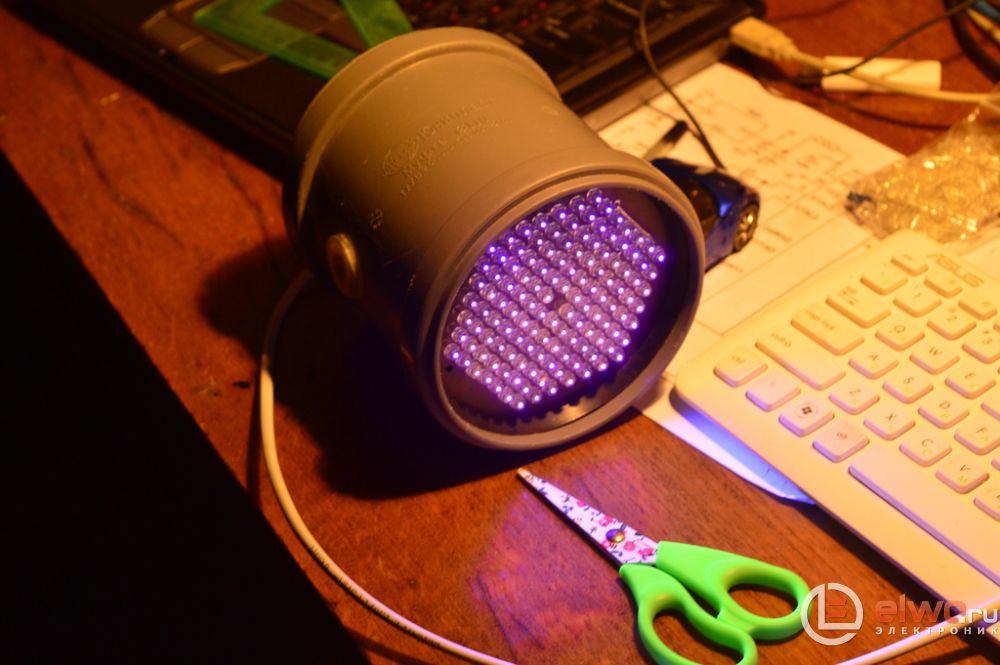

| Вот почти готовый приборчик и его работа, 126 светодиодов хватает чтобы заполнить комнату в 50 кв.м.

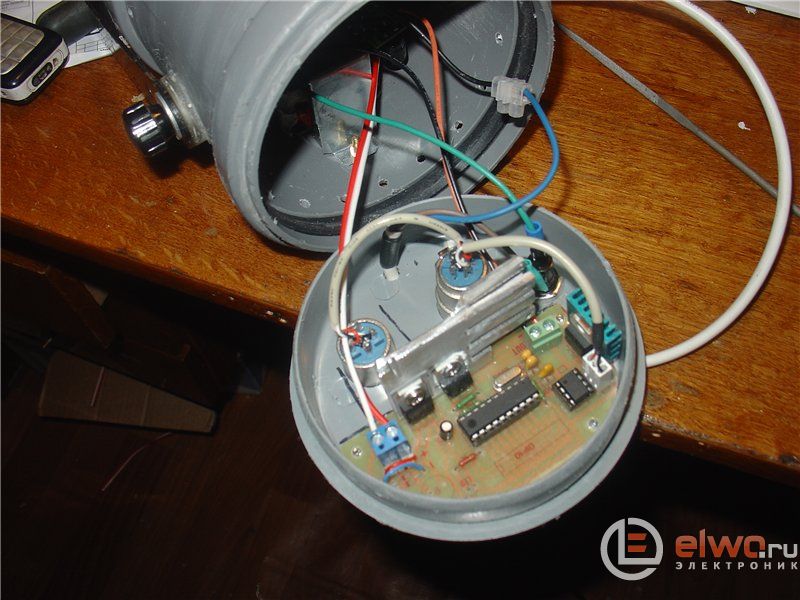

Корпус, соединительная муфта канализационной трубы, дешево и практично.
поправил btkneon - Чт, 19.03.2015, 11:08 |
|
| | Чт, 19.03.2015, 23:20 | Сообщение # 3
|
msmmmm Пользователи Активность: 150
| Выложи схему - оригинал. В своей не указал номиналы резисторов возле MOSFETа и неправильно подключен светодиод. По - моему оба косяка из-за неправильного управления полевиком.
|
|
| | Сб, 21.03.2015, 00:42 | Сообщение # 4
|
btkneon Пользователи Активность: 11
| msmmmm, Оригинала нет, рисовал ссылаясь на данные прошивки + схемки в интернете, светодиод и без полевика на ножке МК ведет себя так же, полностью не гаснет, может проблема в кварце, в оригинале 16МГ я переделал на 12, но шим наверное связан с этой частотой и как то высчитывается, в программировании пока что полный чайники и не могу разобратся.
|
|
| | Сб, 21.03.2015, 19:57 | Сообщение # 5
|
msmmmm Пользователи Активность: 150

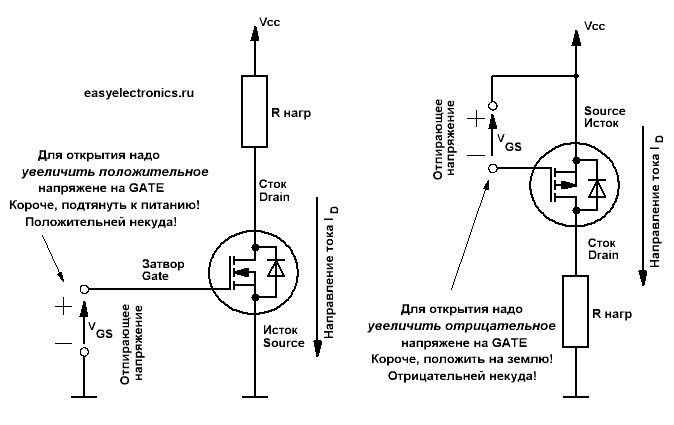

| Если диммер инвертирован, возможно подключение светодиодов неправильно, попробуй вместо ключа на MOSFET подключи истоковый повторитель. Как на втором рисунке. Или эмиттерный повторитель.
поправил msmmmm - Сб, 21.03.2015, 20:14 |
|
| | Пн, 23.03.2015, 13:15 | Сообщение # 6
|
btkneon Пользователи Активность: 11
| msmmmm, Как я уже писал полевик и его подключение здесь не причем, выход МК инвертирован. Сдесь собака зарыта в программе, в чем я никак не могу разобраться.
|
|
| | Пн, 23.03.2015, 13:44 | Сообщение # 7
|
msmmmm Пользователи Активность: 150
| Если выход МК инвертирован, значит он под инверсию рассчитан. Попробуй, как я написАл, должно получиться. Включение повторителем как раз инвертирует выходной сигнал по отношению к исходному.
поправил msmmmm - Пн, 23.03.2015, 15:31 |
|
| | Пн, 23.03.2015, 21:49 | Сообщение # 8
|
btkneon Пользователи Активность: 11
| msmmmm, Да так сделать то недолго, но хотелось разобратся с программой, да в добавок еще ж и светодиод полностью не гаснет, тоже проблема я думаю в прошивке, никак не найду где высчитывается частота таймера шима.
|
|
| | Пн, 23.03.2015, 22:18 | Сообщение # 9
|
msmmmm Пользователи Активность: 150
| Как знаешь, с программой не помогу, было бы на PICе, там без вопросов, а так - лень изучать архитектуру для одного раза. Удачи.
|
|
| | Чт, 09.04.2015, 13:08 | Сообщение # 10
|
btkneon Пользователи Активность: 11
| Все, наконец то разобрался, на макетке все заработало, результат оправдал свои ожидания, соберу все это дело в готовом виде, виложу видео работы.  ^_^
Добавлено (09.04.2015, 13:08)
---------------------------------------------

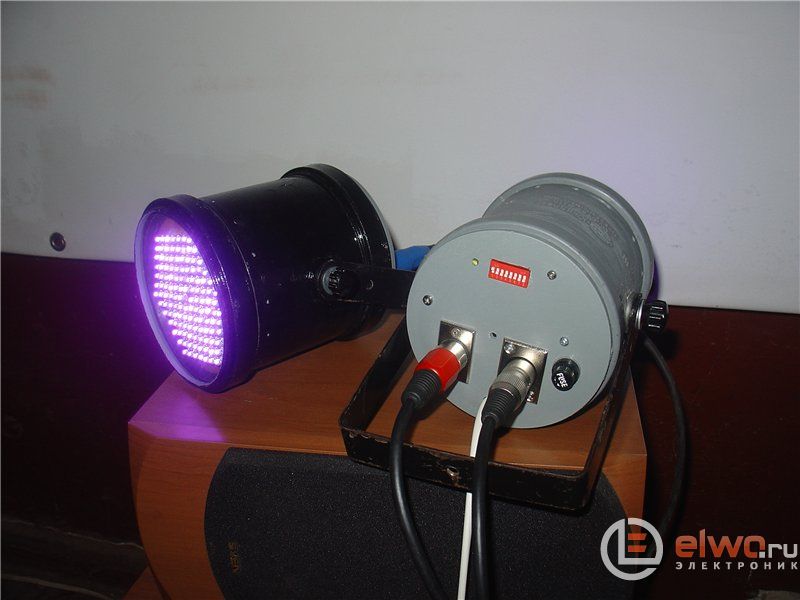

Всем здравствуйте! Вот наконец доделал свой дэвайс и могу поделится впечатлениями. Вот ссылка на короткое видео его работы: https://youtu.be/QRJewT2uDWM , жаль камера фотоаппарата не смогла снять картинку окружения от этого освещения. В целом прибор оправдал вложенные в него средства и время. Прибор занимает три канала DMX: 1) Сам выход (можно и без него, но мне так удобней); 2) димер; 3) строб. Мощность от сети 220 всего 30 Ват. Схема и прошивка универсальные, можно творить что угодно, сейчас начал делать концертный стробоскоп на 3 Ватных светодиодах, в схеме изменений нет только немного в прошивке подправить, но это уже совсем другая история.
|
|
