Световой прибор вращающаяся голова RGB
| |
| | Сб, 24.08.2013, 18:03 | Сообщение # 1
|
serega7355 Пользователи Активность: 19
| СВЕТОВОЙ ПРИБОР ВРАЩАЮЩАЯСЯ ГОЛОВА
Здравствуйте!
Я тут наглядно расскажу о работе прибора.
- первый двигатель вращает платформу на 360 градусов
- второй двигатель вращает голову на которой стоят RGB светодиоды (угол поворота не измерял).
- все моторы - шаговые двигатели - 4 вывода и один общий.
RGB светодиоды плавно переключаются,а под музыку переключение 9 цветов + стробоскоп.
Если получится то можно добавить подключение по протоколу dmx-512.
((Вот тут нужна помощь специалиста)есть диммер с рабочей прошивкой но там на асме).
Остановку вращения головы и платформы в нужном месте контролируют стопоры.Стоят два светодиода контролирующие работу блока - один общая работа прибора, а второй работу от dmx.
При отсутствии музыки прибор работает от внутренней программы.
под музыку вращение головы и платформы угол поворота уменьшен в 2-а раза.
светодиоды 3 шт фирмы ARPL-STAR 3W RGB (6 выв.)
питание для светодиодов +5 через lm2596.
блок питания импульсный.куплен в магазине для питания светодиодной ленты на 12в и мощностью 2 ампера.схема потребляет около 3 ампер.блок слегка греется но терпимо.
Для отвода тепла с лм2596 применена алюминиевая пластина толщиной 1мм которая располагается под основной платой.просто в другом корпусе не нашел.
светодиоды на плате можно не ставить.
звуковой модуль от светового ежа на микросхеме lm324.
DMX вход на микросхеме sn75176.
Чертежей по конструкции нет все делал по подборке всех узлов и деталей.

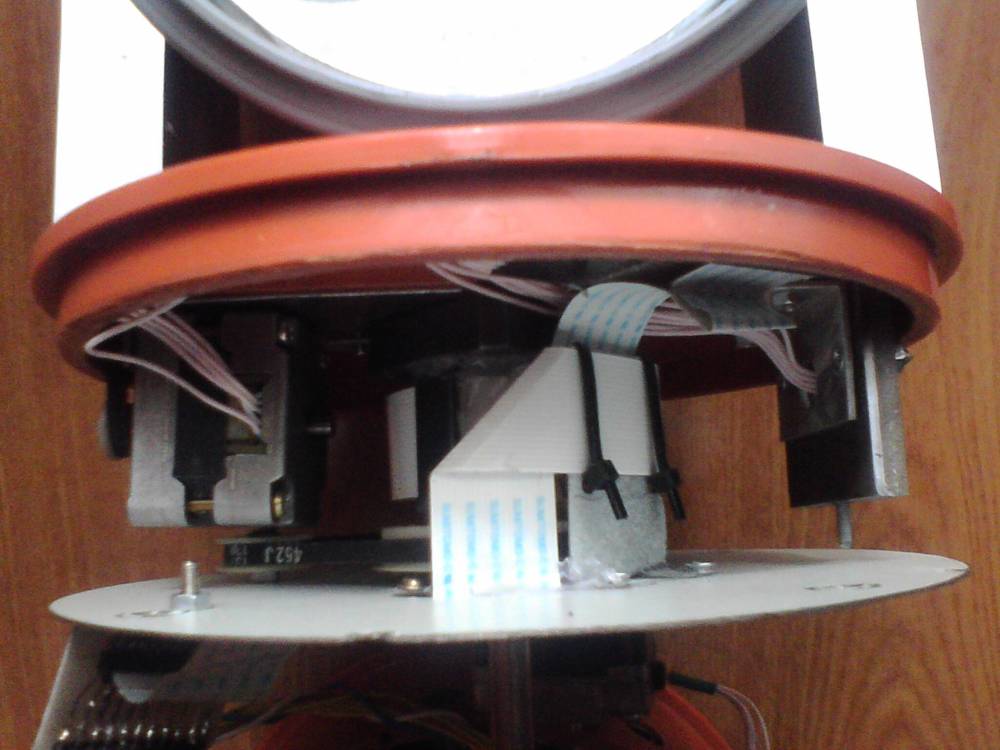

корпус из сантехнической трубы.приводы ремни и шестерни брал из старых принтеров.
программирую avr910 и программой avrospII.(отключен JTAG и включен внешний кварц )
fuse bits - high-0xD9 low-0xFF
ссылка на видео рандомное переключение цветов https://www.youtube.com/watch?v=ay_rC5oID9g

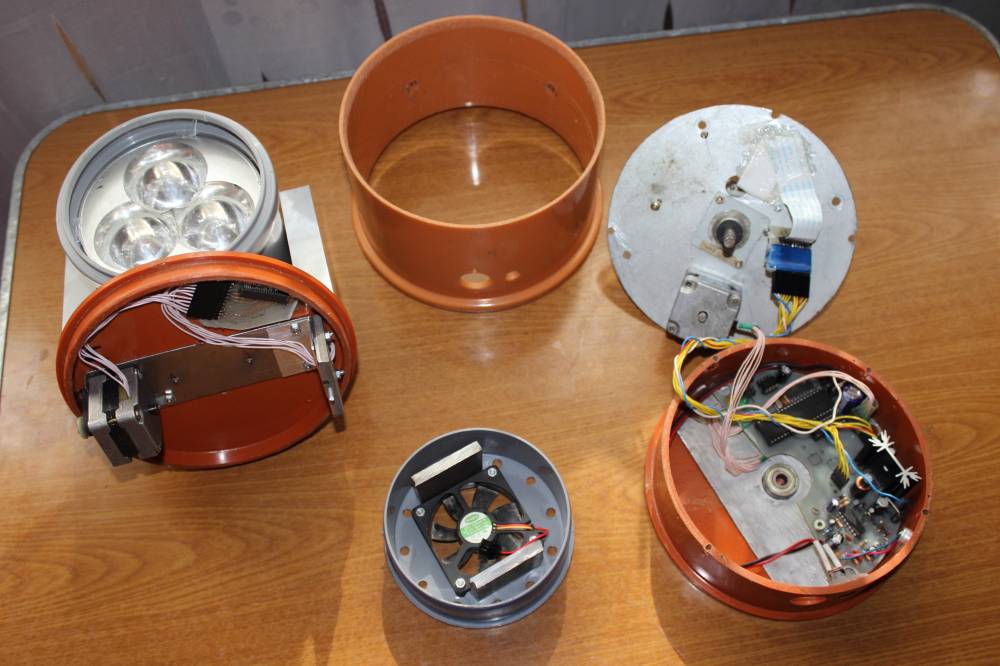

ссылка на разборку прибора
сори за качество.
вентилятор для охлаждения светодиодов взят от старого блока питания компьютера.сами светодиоды стоят на алюминиевой пластине толщиной 8мм и диаметром во всю трубу.отражатель от китайского фонарика.линзы подбирал по диаметру и максимальному фокусу.(можно и без них)
сопротивление для светодиодов находятся рядом на плате.
неудобство-это дип переключатели находятся внутри.
но пока дмх прием не настроен больших неудобств нету.
ссылка на видео прошивки 9цветов+строб
https://www.youtube.com/watch?v=LYugKHiIMzg
ОБНОВИЛ ПРОШИВКУ.
поправил serega7355 - Пн, 26.08.2013, 14:09 |
|
| | Сб, 24.08.2013, 21:10 | Сообщение # 2
|
headshot Пользователи Активность: 59
| Крутой приборчик.
3 пожелания:
-схемку в картинке какой-нибудь
-хотя бы схематически обрисовать механику, ну или фото внутренностей
-fuse bits какие выставлять
поправил headshot - Сб, 24.08.2013, 21:16 |
|
| | Вс, 25.08.2013, 14:30 | Сообщение # 3
|
MAESTRO ^ Активность: 5562
| Да, хочется увидеть схему. Чтоб выложить всё это отдельным материалом.
|
|
| | Вс, 25.08.2013, 16:59 | Сообщение # 4
|
serega7355 Пользователи Активность: 19
| схема прибора и микрофонного усилителя(думаю что ничего не пропустил). некоторые детали подбирались те которые были в наличии.
поправил serega7355 - Пн, 26.08.2013, 10:21 |
|
| | Пн, 26.08.2013, 21:27 | Сообщение # 5
|
YurkaM Пользователи Активность: 30
| Конструктив понравился. Вроде из говна и палок, а результат весьма неплох. Смотриться культурненько. У мня тоже периодически возникают мысли приспособить фановые трубы под корпуса. А красить не пробовал? - краска на них будет держаться? Хотелось бы всё-таки замаскировать исходный материал...
|
|
| | Пн, 26.08.2013, 21:52 | Сообщение # 6
|
dj_axel Пользователи Активность: 1
| Отлично получилось))
поправил dj_axel - Пн, 26.08.2013, 21:59 |
|
| | Вт, 27.08.2013, 09:35 | Сообщение # 7
|
serega7355 Пользователи Активность: 19
| Я думаю можно купить пленку и обклеить.
В магазине труб не было одного цвета.я уже думал над этим.
поправил serega7355 - Вт, 27.08.2013, 09:36 |
|
| | Пт, 30.08.2013, 00:10 | Сообщение # 8
|
Dimonchik19 Пользователи Активность: 4
| подскажите, пожалуйста, из чего взято отражатели для диодов, с линзами или без?
|
|
| | Пт, 30.08.2013, 13:41 | Сообщение # 9
|
serega7355 Пользователи Активность: 19
| Отражатель от китайского фонарика а линзы покупал в магазине.обычные лупы.
|
|
| | Вт, 24.09.2013, 15:49 | Сообщение # 10
|
Dimonchik19 Пользователи Активность: 4
| а как это устройство перевести в управление DMX, а потом обратно в звуковое или случайный выбор?
|
|
