Простейший преобразователь для питания мультиметра
 Вс, 29.06.2014, 15:11 | Сообщение # 1

Evgeny:)

Пользователи

 Активность: 1

Отлично работает! качает до 70В! Запитал от нее мультиметр, ибо достало менять "кроны". Уже успел спаять всем знакомым штук 10. Самый энергоемкий режим в мультиметре - прозвонка. Если напряжение питания сильно падает при замыкании щупов, то нужно увеличить диаметр провода L2 (я остановился на 0,3мм ПЭВ-2). Диаметр провода L1 не критичен, я использовал 0,18мм и только из соображений "живучести", т.к. более тонкие можно нечаянно оторвать.

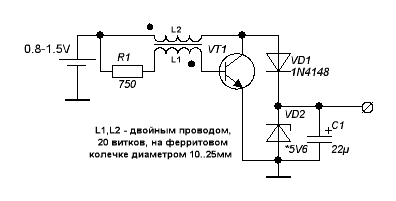

Исходную схему позаимствовал ЗДЕСЬ и доработал smile

Прикрепления: 7115860.jpg (80.7 Kb) · 0352436.gif (4.6 Kb)


поправил Evgeny:) - Вс, 29.06.2014, 15:34
 Сб, 01.11.2014, 02:14 | Сообщение # 2

HamsterODP2899

Пользователи

 Активность: 1

Странно у вас полевик нарисован. Собрал данный девайс, но напряжение просаживается. Использовал 2N7002 и мотал проводом L2 0,5 и L1 0,3. Потом перемотал на кольце диаметром 10. L2 диаметр 0,3 в 2 провода и L1 0.3. Все равно просаживается на пищалке но работает. Может проблема в поливеке? Если поставить IRF7413?

Добавлено (01.11.2014, 02:14)
---------------------------------------------
Evgeny:), может подскажите, что делать?

 Вт, 14.07.2015, 23:25 | Сообщение # 3

Keeper_of_Fate

Пользователи

 Активность: 4

На второй схеме какой транзистор? Неужто 315?
 Ср, 15.07.2015, 08:51 | Сообщение # 4

MAESTRO

^

 Активность: 5562

Лучше конечно германиевый, чтоб с малым падением, но говорят и 315 запускается.
