| | Вт, 15.12.2009, 13:18 | Сообщение # 1
|
MAESTRO ^ Активность: 5562
| Все вопросы по этой схеме СХЕМА ЭЛЕКТРОГЕНЕРАТОРА Также делимся опытом других схем
|
|
| | Вт, 20.04.2010, 13:47 | Сообщение # 2
|
fizfucker Друзья Активность: 49
| MAESTRO, а вот такой вопрос: ты сталкивался с согласованием нагрузок на высоких частотах? а то у нас есть преобразователь/генератор, собранный на транзисторных генераторах и катушке (с выхода катушки снимаем сигнал - как сказал начальник, там около 3 МГц и 3кВ). надо этот сигнал передать по кабелю с волновым сопротивлением 50 Ом. ты можешь посоветовать как можно согласовать генератор и кабель? или хотя бы посчитать внутреннее волновое сопротивление генератора, мы считаем по стандатным формулам, получается не очень хорошо, около 3 кОм
поправил fizfucker - Вт, 20.04.2010, 14:06 |
|
| | Вт, 20.04.2010, 16:56 | Сообщение # 3
|
MAESTRO ^ Активность: 5562
| Да что у вас за контора? То лазеры делаете, то киловаттные СВЧ генераторы... Не иначе в секретном НИИ работаешь!
При рассогласовании кабеля с нагрузкой, затухание сигнала увеличивается, в основном, за счет отражения сигнала от нагрузки, причем в тем большей степени, чем меньше длина кабеля а соответственно и больше абсолютная доля отраженной энергии сигнала и ее поглощение в кабеле.
Для волнового сопротивления кабеля 50 Ом; и диаметре по оболочке, мм 10,3; Погонное затухание на этой частоте, дБ/м 0,03.
Как видим, влияние кабеля при любом раскладе минимально.
|
|
| | Вт, 20.04.2010, 20:53 | Сообщение # 4
|
fizfucker Друзья Активность: 49
| да не, я в Самарском филиале ФИАНа работаю :) просто это для эксперимента надо. там у нас генератор такой: питание идет на мультивибратор на транзисторах, выход с него идет еще на два мультивибратора, а с них уже на катушку (два витка толстого провода, квадрат наверно будет). эта катушка сидит на другой катушке, намотаной тонким проводом 110 витков. один конец этой катушки через конденсатор 100 пФ сидит на массе, а второй конец - выход. подносим к нему любой металический предмет - где-то с расстояния 2 мм идет пробой. для проверки работоспособности генератора (в проверке того что он включен и работает) около выхода изолентой примотана неоновая лампочка, которая светится (газ ионизируется). так вот, когда подсоединяем кабель длиной около метра, то лампочка тухнет (как и если бы замкнули на землю), с другого конца провода тишина, сигнала нету. а нам этот второй конец надо ввести в газовую камеру, чтоб в ней был пробой с конца провода. вот сидим думаем, как бы согласовать/заставить работать...
|
|
| | Вт, 20.04.2010, 21:57 | Сообщение # 5
|
MAESTRO ^ Активность: 5562
| Не может метр кабеля давать такой бок - ни в каком случае, скорее всего имеет место нестабильность генератора. Он на грани срыва. Вместо кабеля подключить провод для экспремента. Хорошо-бы взглянуть на схему. Мультивибратор на 3 МГц?!
|
|
| | Вт, 20.04.2010, 22:06 | Сообщение # 6
|
fizfucker Друзья Активность: 49
| щас как разберусь как файлы прикреплять, покажу примерную схему. тока что накатал. Добавлено (20.04.2010, 22:06)
---------------------------------------------
косяк маленький с файлами... (((
|
|
| | Вт, 20.04.2010, 22:09 | Сообщение # 7
|
MAESTRO ^ Активность: 5562
| Помню когда начинал общение на форумах - тоже не знал как фото прикреплять. А попробовал спросить - грозились убить за такие вопросы:)))
|
|
| | Вт, 20.04.2010, 22:17 | Сообщение # 8
|
fizfucker Друзья Активность: 49
| это да, но я увидел свои права:
Вы не можете создавать темы
Вы можете создавать опросы
Вы не можете прикреплять файлы
Вы можете отвечать на сообщения
я своей девушке делал сайт тоже на юкозе, сразу разрешил всем добавлять файлы (кроме гостей), файлы нужны были для учебы (сайт по учебе). и тут щас тоже искал кнопочку...
|
|
| | Вт, 20.04.2010, 23:08 | Сообщение # 9
|
MAESTRO ^ Активность: 5562
| А я и не знал, что тут есть какие-то права. Сейчас сделаю...
|
|
| | Ср, 21.04.2010, 21:41 | Сообщение # 10
|
fizfucker Друзья Активность: 49

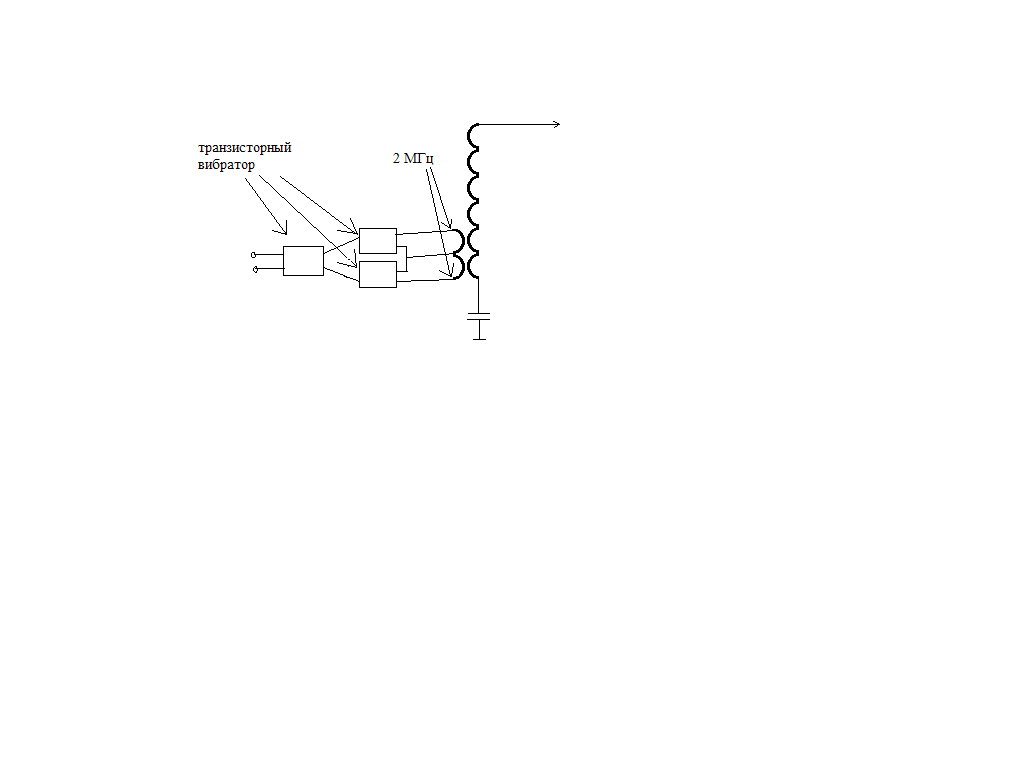

| вот примерная схема )
|
|
