Помощь по питанию усилителя для наушников на 6Ж1П
| |
| | Сб, 01.02.2014, 16:22 | Сообщение # 1
|
serpenmax Пользователи Активность: 10
| Уважаемые форумчане!
Может кто-то пытался повторить усилитель для наушников на6Ж1П.

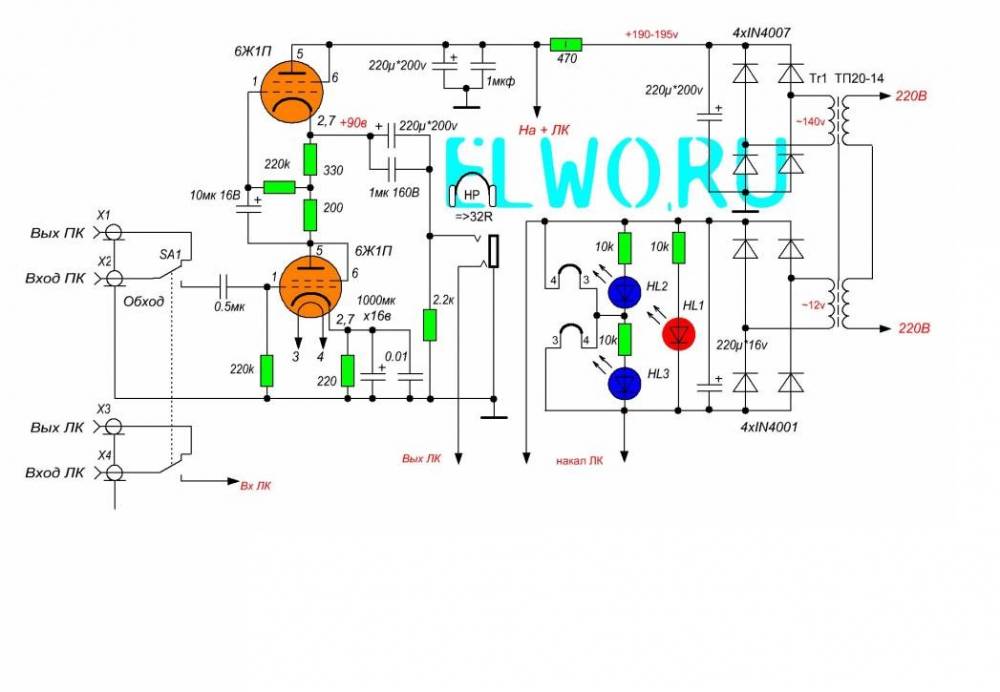

Здесь подробное описание http://elwo.ru/forum/21-357-6 . Не могу понять как можно использовать трансформатор ТП 20-14, где в нем взять 140 и 12 В? В чем подвох? Поделитесь, пожалуйста, своим мнением. Буду очень признателен.
У меня такой же тр-р, как и у автора статьи и даже не один
|
|
| | Сб, 01.02.2014, 19:18 | Сообщение # 2
|
-igRoman- Друзья Активность: 1198

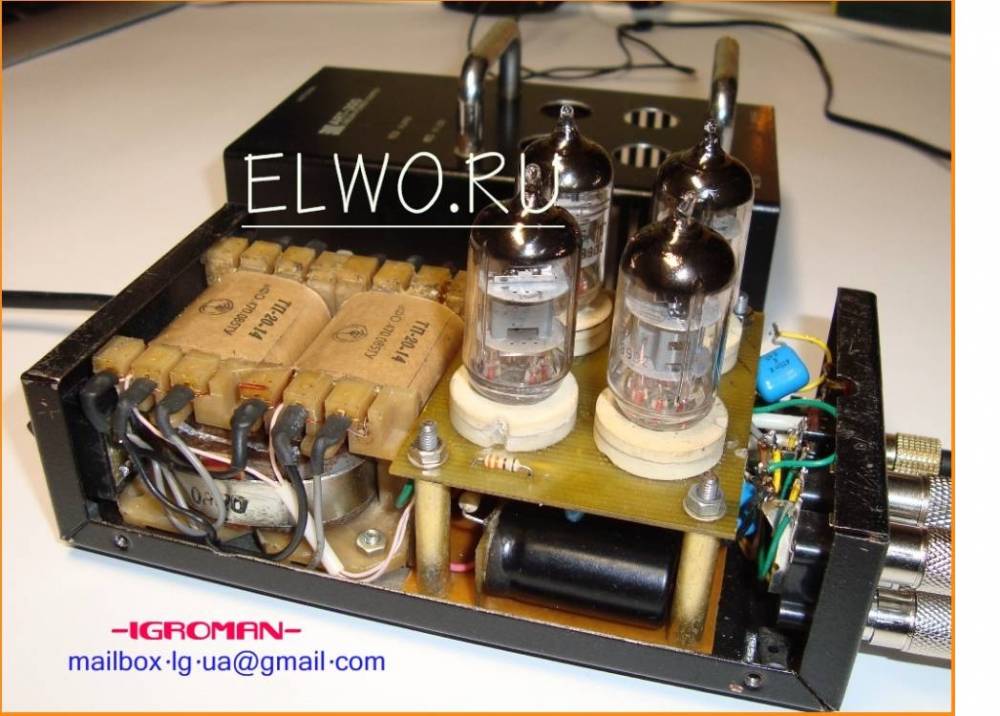

| А в чем подвох??? Есно перемотанный, должны быть две вторички одна вых 140-160 вольт, вторая 6,3 или 12 вольт, там еще на фотках хорошо виден провод МГТФ, это экраны из фольги между первичкой и вторичкой
поправил -igRoman- - Сб, 01.02.2014, 19:21 |
|
| | Вс, 02.02.2014, 02:08 | Сообщение # 3
|
serpenmax Пользователи Активность: 10
| Я по своей наивности полагал, что стандартный ТП 20-14 можно каким-то образом расключить в эту схему. Теперь понимаю, что транс должен быть намотан именно под эти условия. Это уже другой вопрос, трудно преодолимый. Расчитать самостоятельно пока я не способен.
|
|
| | Вс, 02.02.2014, 11:58 | Сообщение # 4
|
MAESTRO ^ Активность: 5562

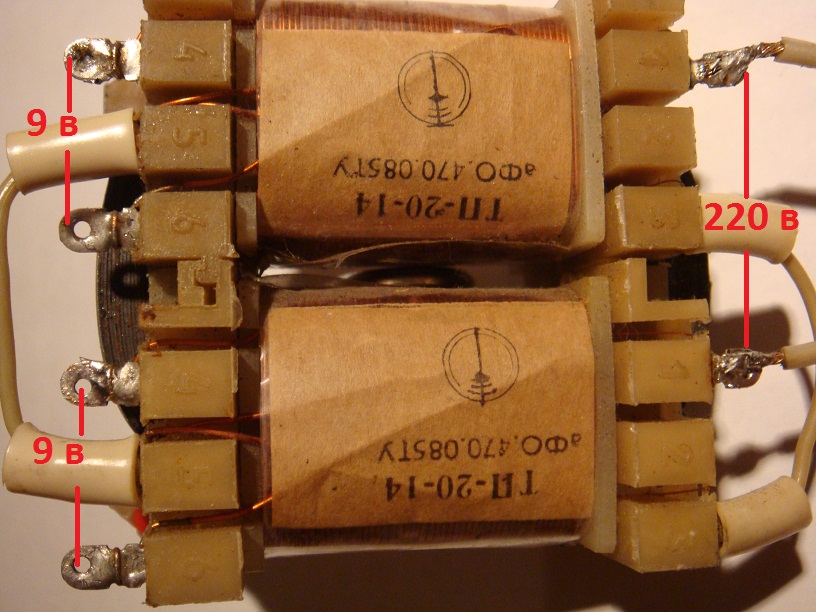

| Там токи маленькие - 10-20мА на оба канала, можно поставить 2 похожих транса и включить их последовательно так, чтоб низковольтные обмотки соединялись, а 220в для анодов снималось со второго.
|
|
| | Вс, 02.02.2014, 13:02 | Сообщение # 5
|
serpenmax Пользователи Активность: 10
| Большое спасибо, Маэстро!
Значит все не так безнадежно. Тогда пока разжимаю руку, а -то уже замахнулся трансами в сторону мусорного ведра. Нарисую схему двух трансов и пронумерую клеммы. Если Вам не сложно, буду просить Вас указать по номерам клемм, как правильно включить два.
|
|
| | Вс, 02.02.2014, 13:16 | Сообщение # 6
|
MAESTRO ^ Активность: 5562
| Не за что))
Где-то в темах ламповых усилителей уже есть нарисованная схема, только не помню где именно...
|
|
| | Вс, 02.02.2014, 16:43 | Сообщение # 7
|
-igRoman- Друзья Активность: 1198
| Цитата serpenmax (  ) Расчитать самостоятельно пока я не способен.
Если уж быть честным, то и я особо не знаю как там это все рассчитывается.
Есть два параметра, замерять точно сколько напряжение на выходе, размотать и посчитать витки. И узнаешь сколько витков на 1 вольт, вот и вся арифметика. Дальше дело техники
С ув.
|
|
| | Вс, 02.02.2014, 21:10 | Сообщение # 8
|
serpenmax Пользователи Активность: 10
| Уважаемые MAESTRO и igRoman!
Спасибо Вам, что не остались безучастными!
Принял решение перематывать транс. Только не совсем понял какую обмотку сматывать, ведь первичка лежит сверху. Значит сматывать и первичку и вторичку и, сответственно, с обоих катушек? А получить надо 140 в и 12 в.
Выкладываю фото, может так будет наглядней.
|
|
| | Пн, 03.02.2014, 08:27 | Сообщение # 9
|
феска Друзья Активность: 3627
| serpenmax, первичка тонкий провод вторичка толстый на фото я явственно вижу толстый
|
|
| | Пн, 03.02.2014, 11:17 | Сообщение # 10
|
serpenmax Пользователи Активность: 10
| Наверное наоборот. Толстый провод - обмотка с почти нулевым сопротивлением это первичка, а в тонком большое сопротивление - это вторичка. А вот, что отматывать, не знаю. По логике с одной катушки вторички снимать витки, что бы с 9В опуститься до 140В? А со второй соответственно с 9В до 12В? Тогда какую роль будет играть перемычка между вторичками, убрать ее совсем?
|
|
