Блок питания 0-40 В 10 А
| |
| | Пн, 19.03.2012, 17:55 | Сообщение # 1
|
Romick_Калуга Друзья Активность: 348
| ЛАБОРАТОРНЫЙ БП С ИНДИКАЦИЕЙ НА МИКРОКОНТРОЛЛЕРЕ

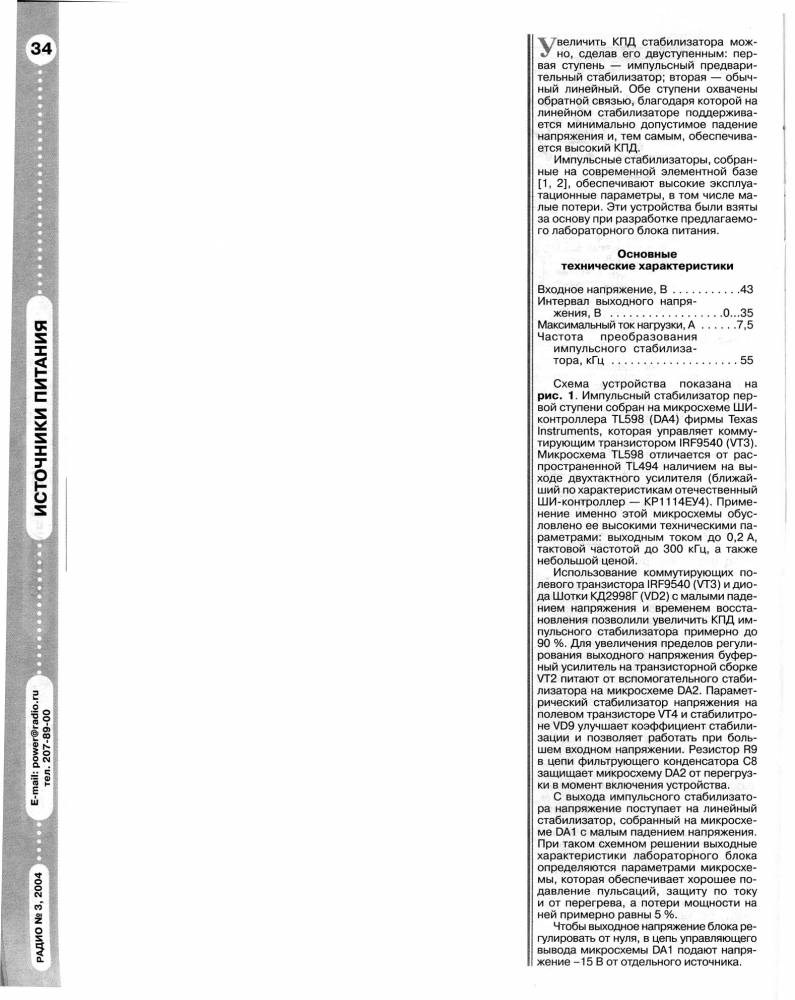

Собрал блок питания по схеме из журнала Радио №3, 2004 г.

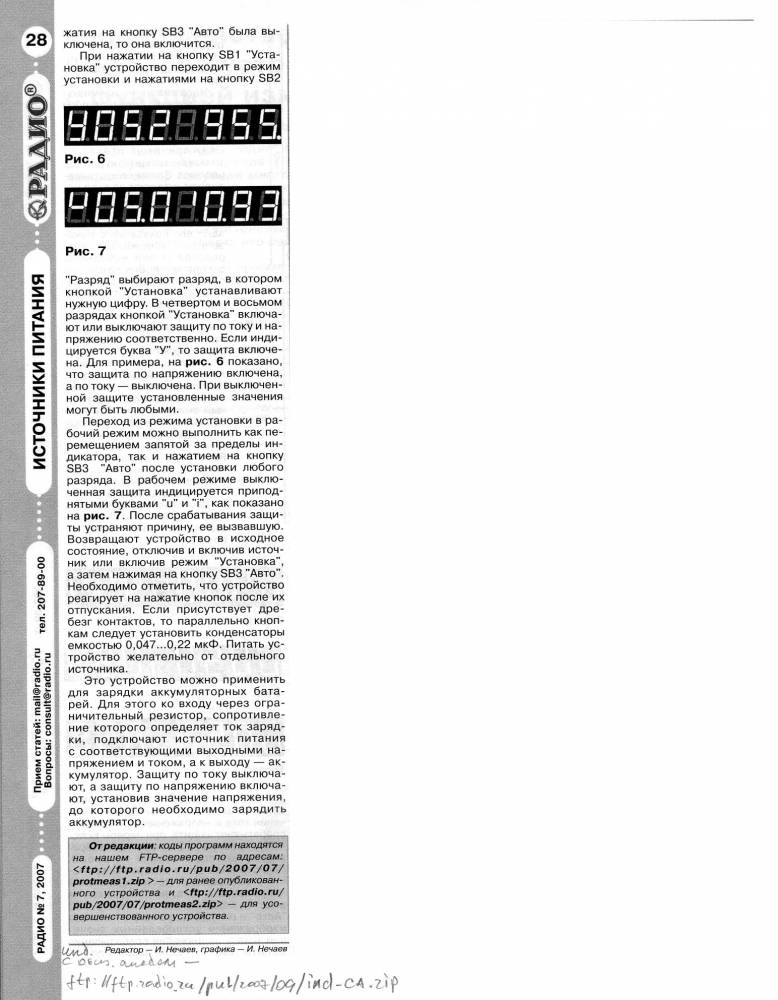

И к нему блок защиты и измерения из журнала Радио №7, 2007 г.

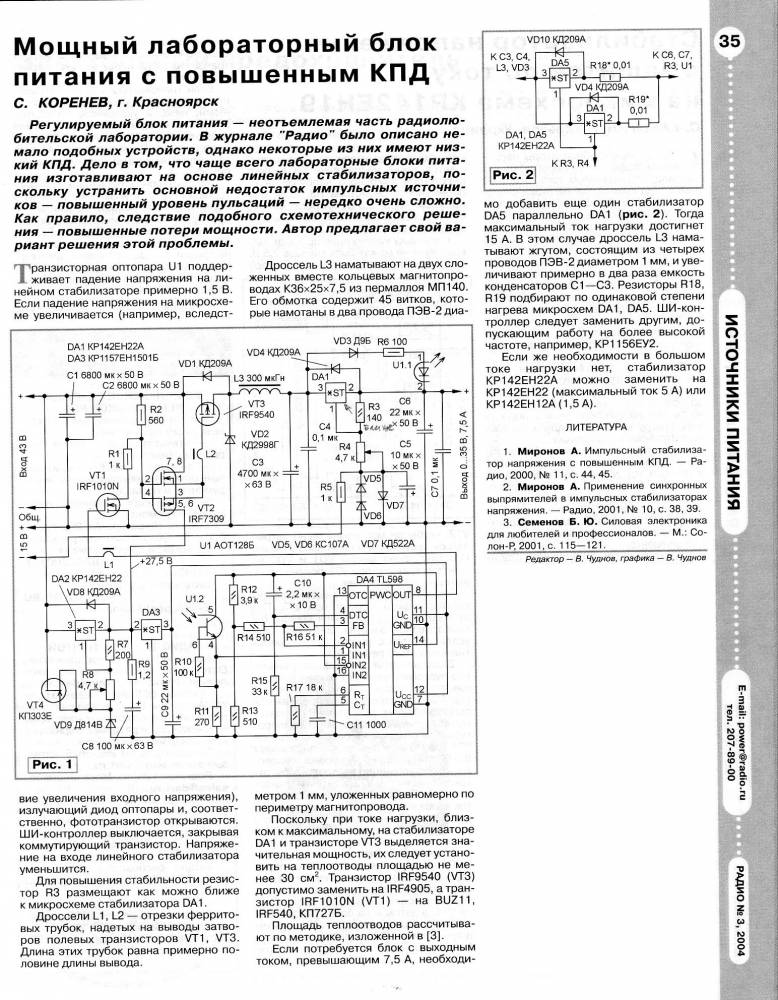

Вот статьи:
Блок питания

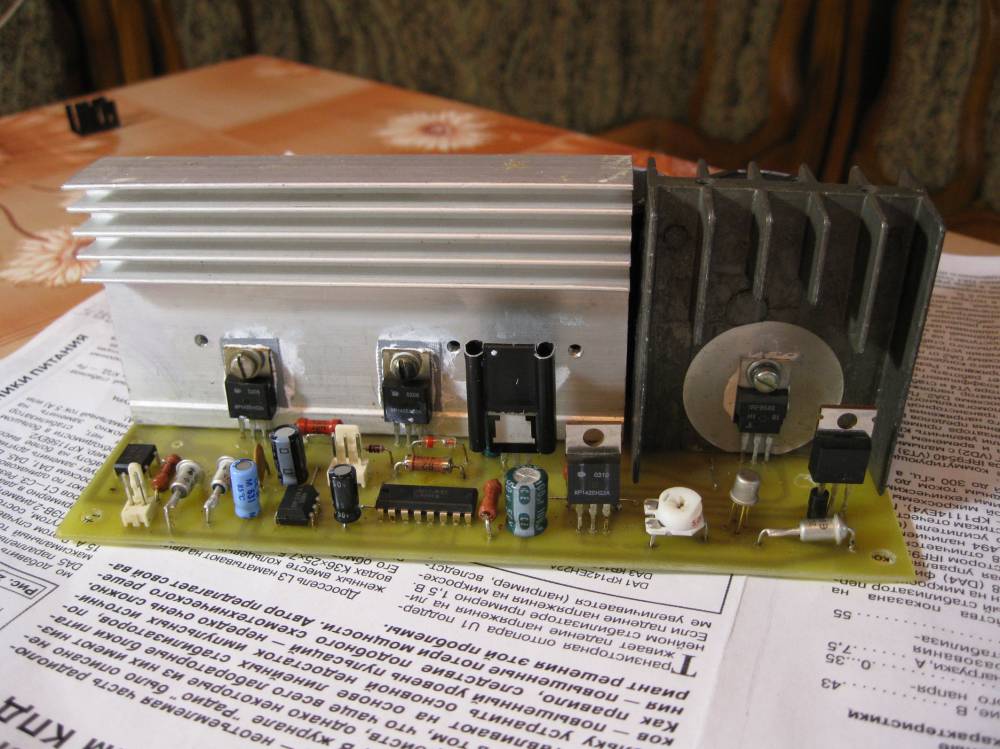

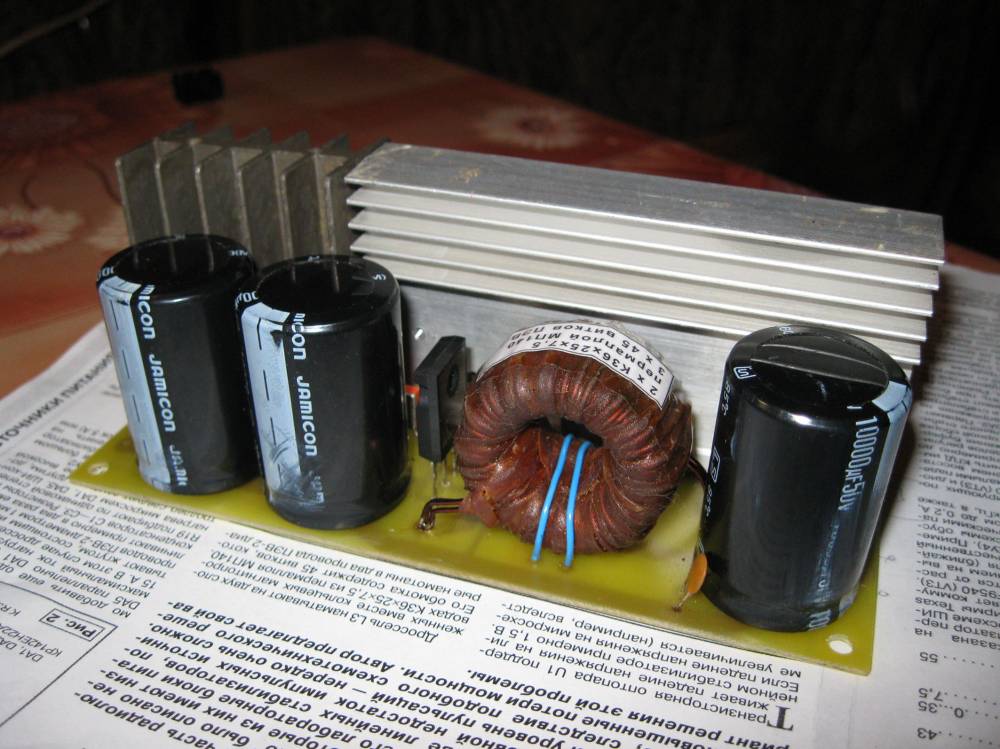

Это моя плата:
|
|
| | Пн, 19.03.2012, 18:00 | Сообщение # 2
|
Romick_Калуга Друзья Активность: 348
| Устройство защиты и измерения:
Прошивки и печатная плата моя.
Дело в том, что печатная плата у меня является так-же передней фальшпанелью из двустороннего стеклотекстолита. На фото будет видно.
|
|
| | Пн, 19.03.2012, 18:13 | Сообщение # 3
|
Romick_Калуга Друзья Активность: 348
| Спаял такую плату:
|
|
| | Пн, 19.03.2012, 18:15 | Сообщение # 4
|
Romick_Калуга Друзья Активность: 348

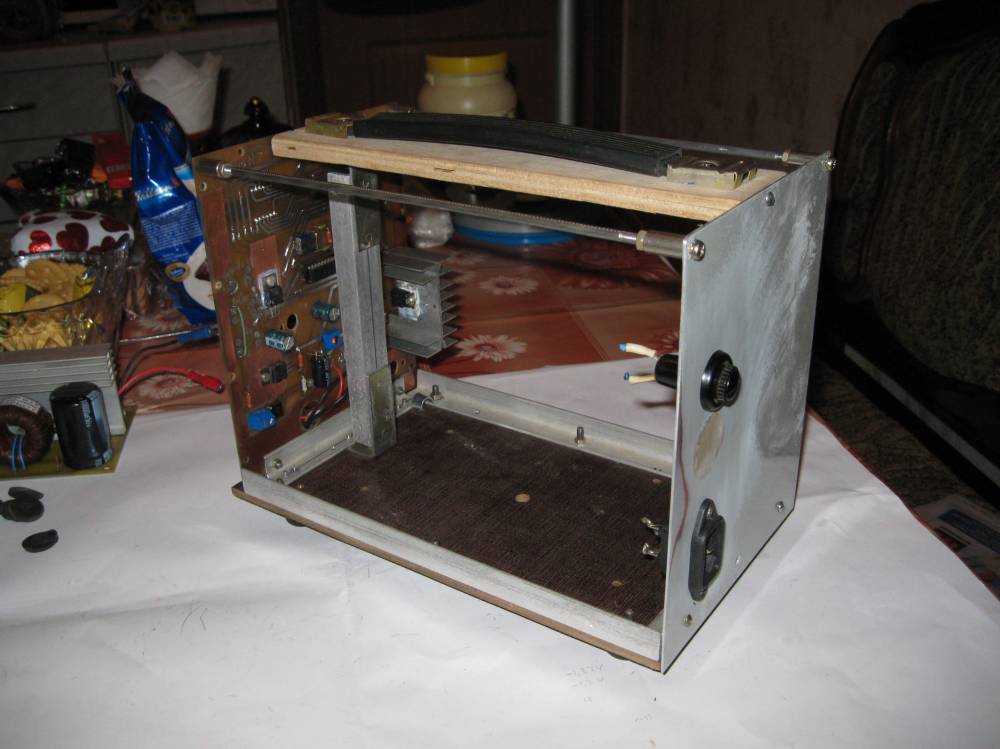

| Собрал такой корпус:
|
|
| | Пн, 19.03.2012, 18:19 | Сообщение # 5
|
Romick_Калуга Друзья Активность: 348

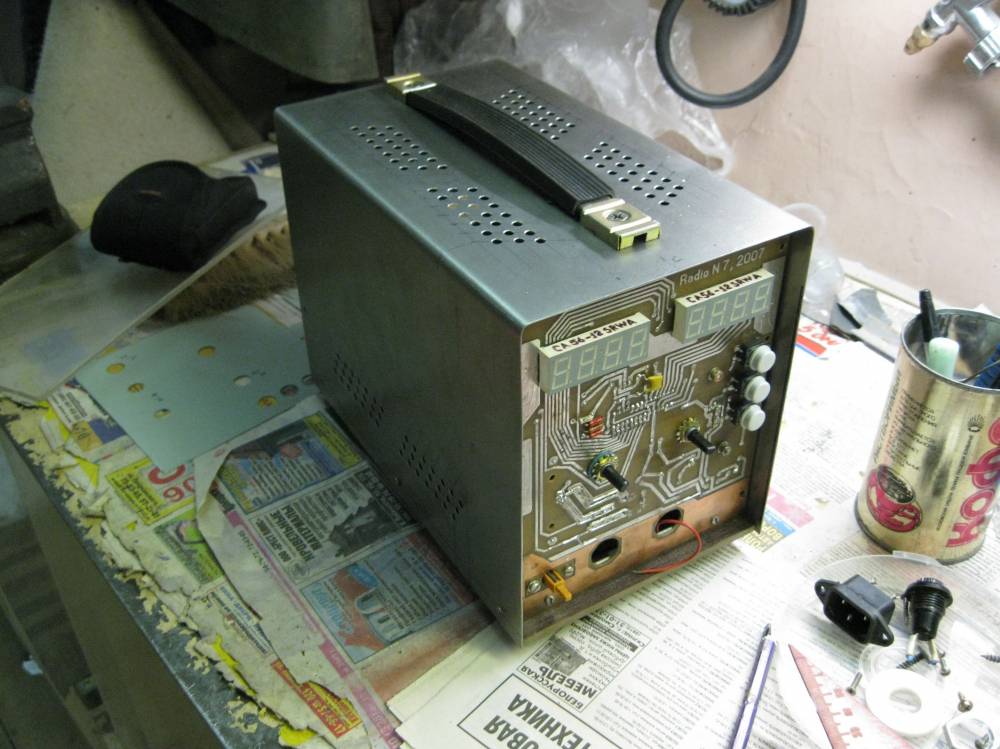

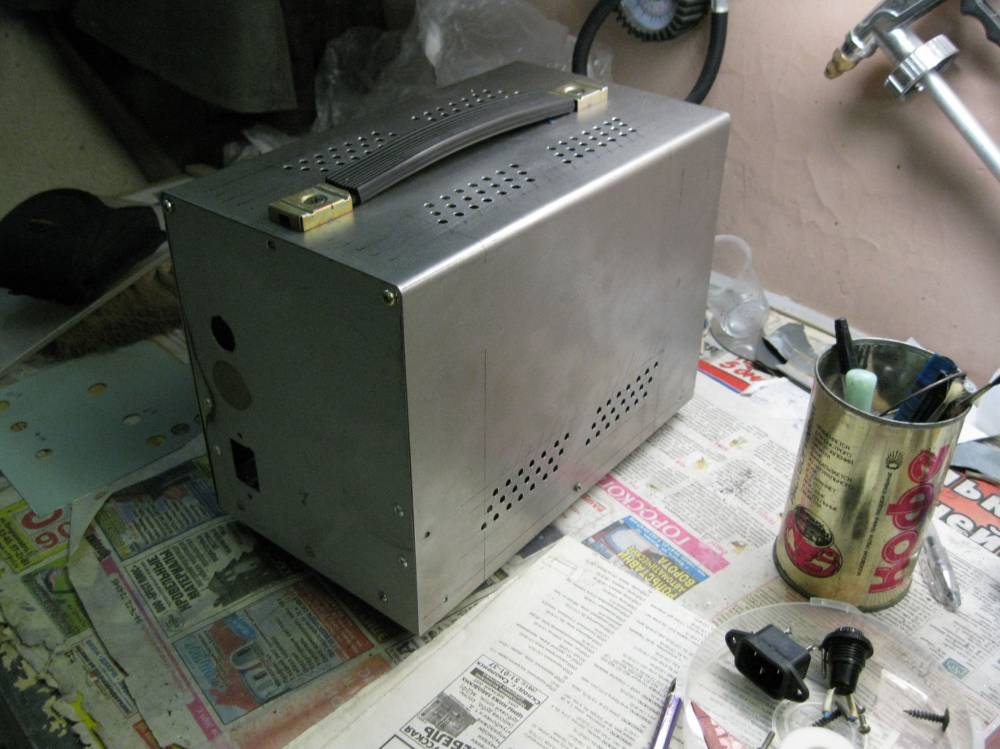

| Сделал из железа 0,8 мм кожух:
|
|
| | Пн, 19.03.2012, 18:22 | Сообщение # 6
|
Romick_Калуга Друзья Активность: 348

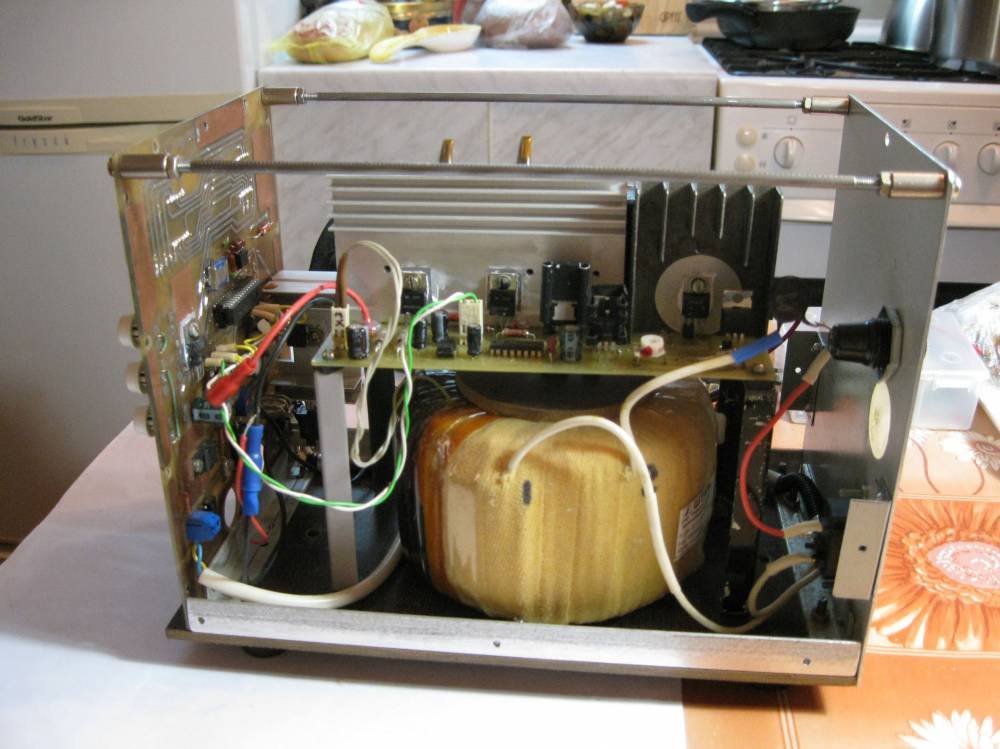

| Собрал внутренности:

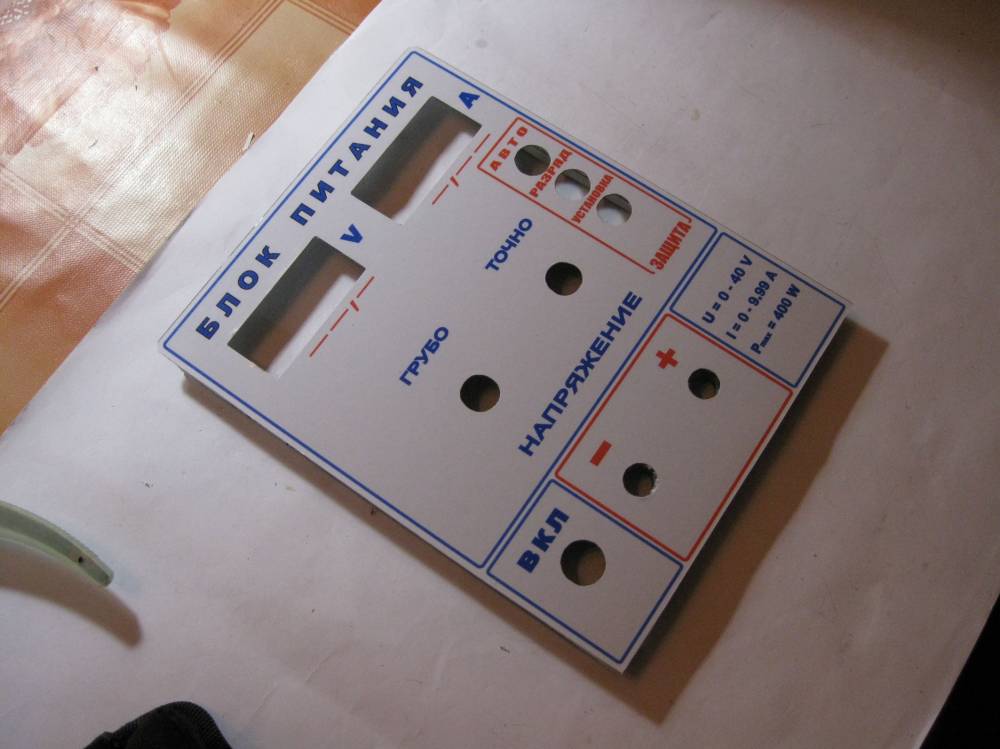

Сделал переднюю панель из жести 0,6 мм, сверху самоклеящаяся пленка (напечатал на струйном принтере)

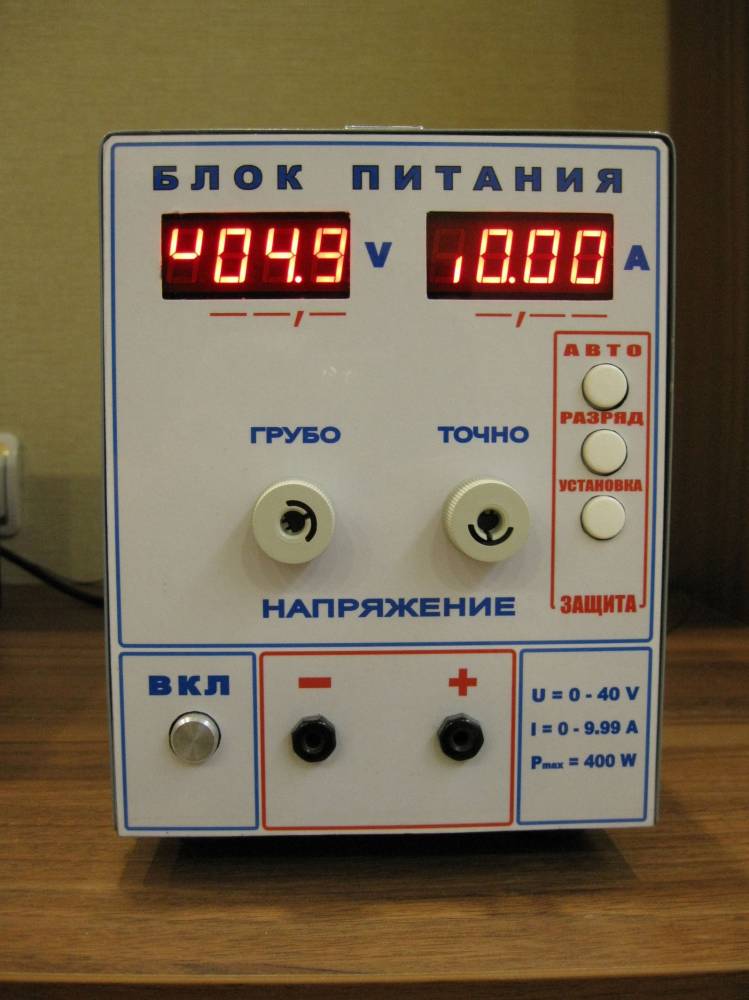

Получился такой блок питания:
|
|
| | Пн, 19.03.2012, 19:53 | Сообщение # 7
|
MAESTRO ^ Активность: 5562
| Серьёзнейший БП. Наверное лучший лабораторный источник из всех самодельных, что видел в своей практике! А какой тор использовался - напряжение, ток, диаметр?
|
|
| | Пн, 19.03.2012, 19:59 | Сообщение # 8
|
Evgeniy811 Друзья Активность: 1199
| респект и уважуха  красиво вышло!
|
|
| | Пн, 19.03.2012, 20:38 | Сообщение # 9
|
Romick_Калуга Друзья Активность: 348
| Трансформатор заказывал на фирме (на заводе) Он 400 Вт. Я только сверху намотал одну обмоточку 15В, как в схеме и все. Честно говоря, БП тяжеловат вышел. Если бы этот транс у меня не валялся года 2-3, то я сделал бы импульсный блок питания, был бы легче. Но что есть, то есть. Теперь на все случаи жизни хватит.
|
|
| | Пн, 19.03.2012, 20:42 | Сообщение # 10
|
Romick_Калуга Друзья Активность: 348

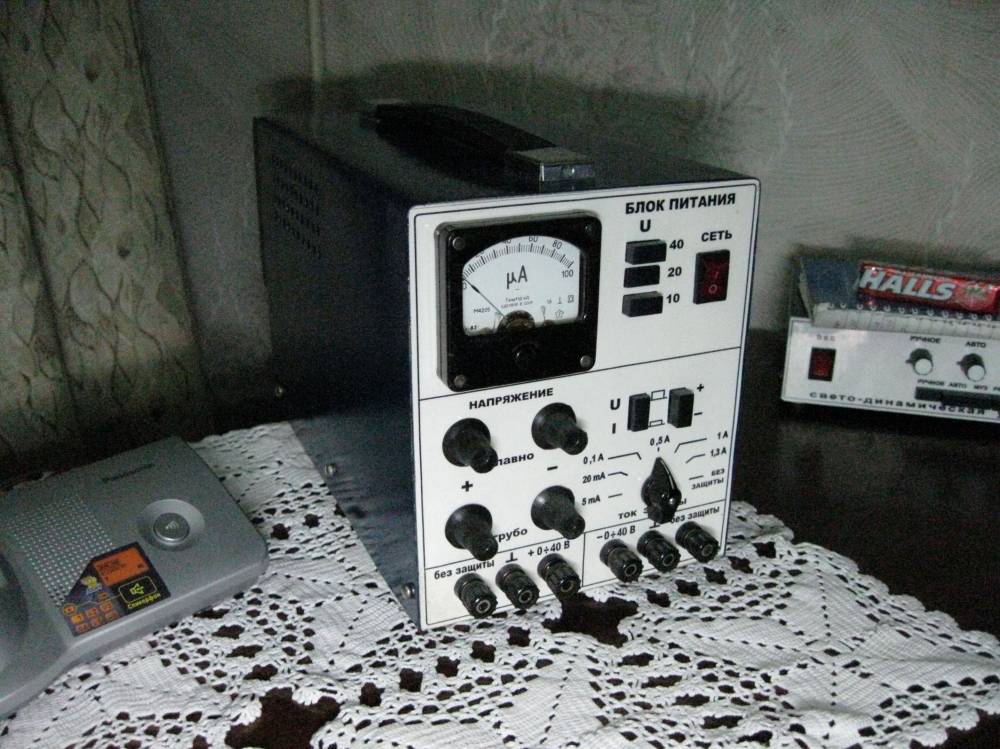

| А до этого я много лет пользовался вот таким блоком питания, который сделал так же по схеме из Радио на 3-м курсе института.
2 плеча 0-30В до 1,2 А с защитой. ТОже ничего БП был. И сейчас еще стоит. Мало ли?
|
|
