| Домашние охранные устройства - различные простые сигнализации, предназначенные для использования внутри помещений - домов, магазинов, учреждений...
АВТОНОМНОЕ ОХРАННОЕ УСТРОЙСТВО С ДАТЧИКОМ ДВИЖЕНИЯ
ДАТЧИК ПРОТЕЧКИ ВОДЫ
|
|
| | Пт, 23.08.2013, 09:54 | Сообщение # 2
|
skinail Пользователи Активность: 14
| Расскажите про сам датчик движения , на каком принципе он работает?
|
|
| | Пт, 23.08.2013, 12:19 | Сообщение # 3
|
MAESTRO ^ Активность: 5562
| Они реагируют на движущиеся предметы в области их действия, используя инфракрасное, микроволновое или ультрафиолетовое излучения.
Микроволновые датчики движения (СВЧ) функционируют как настоящие радиолокационные приборы радары. Они посылают радиоимпульс, частота которого располагается в области микроволн, а затем улавливают его в отраженном виде. По своему принципу действия они схожи с ультразвуковыми датчиками. Микроволновые и ультразвуковые датчики не реагируют на резкие изменения температуры, что случается с датчиками инфракрасными. СВЧ излучение свободно проникает сквозь тонкие перегородки, а значит, один датчик может защищать несколько комнат Кроме того, если вы установили у себя в доме ультразвуковые или микроволновые устройства, старайтесь плотнее закрывать двери комнат и не создавайте сквозняков, которые могут восприниматься радарами этих приборов как сигнал тревоги. Однако микроволны, как и ультразвук, отражаются от любых предметов, в том числе и неподвижных, не искажаясь. Поэтому в зонах слежения этих приборов образуются «тени» от деревьев, заборов, столбов, в которых может спрятаться движущийся объект.

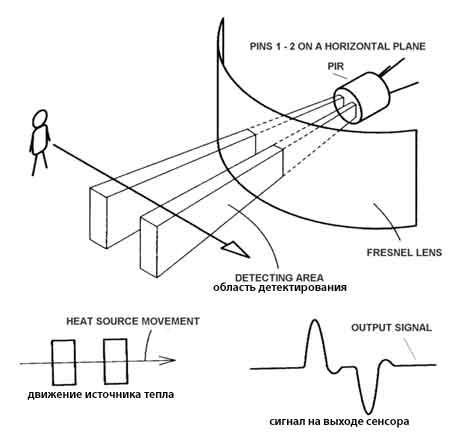

Зона чувствительности ИК-датчиков представляет собой набор лучей различной конфигурации, расходящихся от датчика по радиальным направлениям в одной или нескольких плоскостях. В связи с тем, что в ИК-детекторах используются сдвоенные пироприемники, каждый луч в горизонтальной плоскости расщепляется на два
Обычно каждый сегмент линзы Френеля формирует свой луч диаграммы направленности. Использование современных технологий изготовления линз позволяет обеспечить практически постоянную чувствительность детектора по всем лучам за счет подбора и оптимизации параметров каждой линзы-сегмента: площади сегмента, угла наклона и расстояния до пироприемника, прозрачности, отражающей способности, степени дефокусировки. В последнее время освоена технология изготовления линз Френеля со сложной точной геометрией, что дает 30% увеличение собираемой энергии по сравнению со стандартными линзами и соответственно увеличение уровня полезного сигнала от человека на больших расстояниях. Материал, из которого изготавливаются современные линзы, обеспечивает защиту пироприемника от белого света. К неудовлетворительной работе ИК-датчика могут привести такие эффекты, как тепловые потоки, являющиеся результатом нагревания электрических компонентов датчика, попадание насекомых на чувствительные пироприемники, возможные переотражения инфракрасного излучения от внутренних частей детектора. Для устранения этих эффектов в ИК-датчиках последнего поколения применяется специальная герметичная камера между линзой и пироприемником.
|
|
| | Пт, 23.08.2013, 12:34 | Сообщение # 4
|
skinail Пользователи Активность: 14
| ясно, на каком излучении посоветуете собрать устроиство открывающее водопроводныи кран при приблежении к нему рук ?
|
|
| | Пт, 23.08.2013, 12:55 | Сообщение # 5
|
MAESTRO ^ Активность: 5562
| Лучше найти готовую схему промышленного.
Устройство позволяет автоматизировать процесс умывания и включать воду только в те моменты, когда руки находятся под краном.

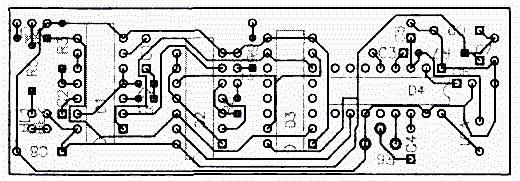

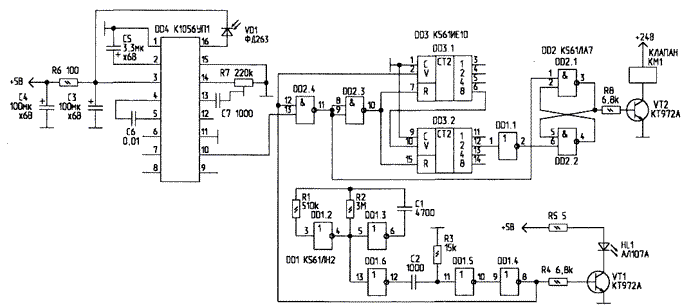

Устройство состоит из генератора коротких импульсов на элементах DD1.2...DD1.6, ключа на транзисторе VT1, схема которого взята из [1], фотодатчика с усилителем на микросхеме DD4, счетчика задержки на DD3 и RS-триггера на DD2.1 и DD2.2. Короткие импульсы излучаются ИК-светодиодом HL1. При приближении рук к датчику, отраженное от них излучение воспринимается фотодиодом VD1. Импульсы усиливаются микросхемой DD4 и с выхода 10 микросхемы подаются на вход 13 элемента DD2.4. На вход 12 DD2.4 подаются синхронизирующие импульсы с генератора. Когда они совпадают с выходными импульсами DD4, на выходе 11 DD2.4 появляется логический "0", который переключает RS-триггер на элементах DD2.1, DD2.2 в единичное состояние ("1" на выходе 3). Тогда открывается транзистор VT2 и включается электроклапан водяного крана КМ1.
Если руки из-под крана убрать, импульсы с вывода 10 DD4 прекращаются, на входах R счетчиков DD3.1 и DD3.2 устанавливается "0", и, тем самым, разрешается работа счетчиков, заполнение которых происходит импульсами с генератора. Как только "1" появляется на выходе 12 DD3, RS-триггер сбрасывается, и клапан закрывается. Задержка сделана для того, чтобы кран не выключался при кратковременном убирании рук, например, при намыливании. Это время можно увеличить, если вход 1 DD1.1 подключить к выводу 13 или 14 DD3, или уменьшить, подсоединив этот вход к выходу 6 (5) DD3. Размещают устройство на стене таким образом, чтобы клапан надежно срабатывал при поднесении рук к крану и отключался при их убирании. Чувствительность фотодатчика регулируют подстроечным резистором R7.
|
|
| | Пн, 26.08.2013, 14:53 | Сообщение # 6
|
skinail Пользователи Активность: 14
| MAESTRO, Видел схему(в знаменитои книжке -"юныи радиолюбитель") фотореле, так там схема на 1-2х транзисторах, зачем же промышленость все усложнила ?
кстати собирал по тем схемам, но не сработало, вечно выгорал транз, не знаю из за чего, но мне кажется изза того что фотодатчик был куплен без маркировки , и спрося у продовца какие более чувствительные, получил ответ - бильмиман=( - моя не знать... кароче с тремя ножками черненькии прямоугольныи
|
|
| | Пн, 26.08.2013, 15:10 | Сообщение # 7
|
MAESTRO ^ Активность: 5562
| Покажи что за схема...
|
|
| | Пн, 26.08.2013, 19:05 | Сообщение # 8
|
skinail Пользователи Активность: 14
|
отметил галочкамиДобавлено (26.08.2013, 19:05)
---------------------------------------------
после первои попытки не заработало, так и закинул
|
|
