Фото наших самоделок
|
|
| | Вс, 19.05.2013, 20:07 | Сообщение # 21
|
lykas Пользователи Активность: 1575
| Цитата (TIS) Хочу что-то более серьезное собрать на лампах,  )
|
|
| | Вс, 19.05.2013, 21:35 | Сообщение # 22
|
TIS Друзья Активность: 562
| Хочу его переделать.Пять ламп дают приличный нагрев на шасси (оно из тонкого металла),из-за этого стрелочные индикаторы уже начали слегка деформироваться...стрелки западают..Да и силовой трансформатор я поменьше нашел,это существенно скажется на размере нового корпуса.
|
|
| | Пн, 03.06.2013, 13:32 | Сообщение # 23
|
феска Друзья Активность: 3627
|

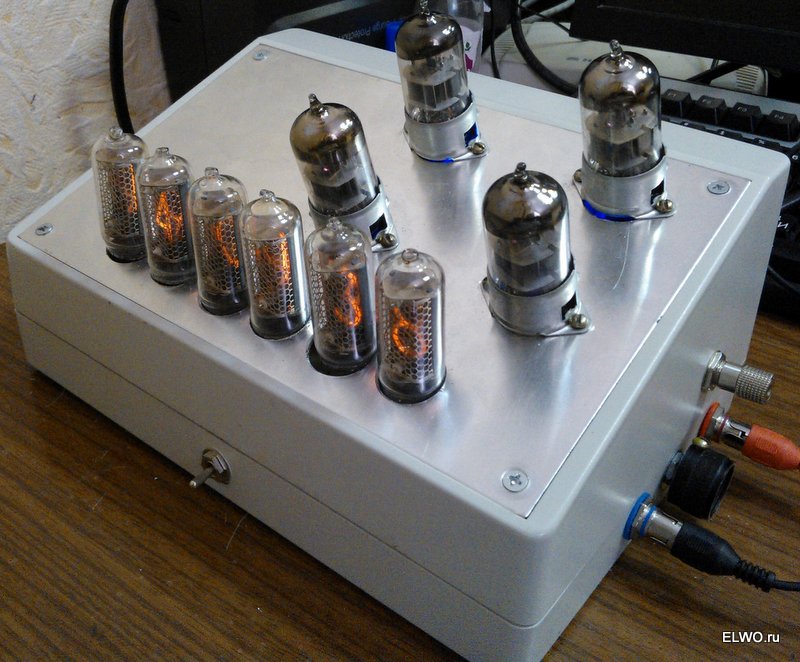

вот доделал проект усилителя для наушников и часов на газоразрядных индикаторах в одном
фото на мобильник просьба не пинать))
поправил феска - Пн, 03.06.2013, 13:34 |
|
| | Пн, 03.06.2013, 19:51 | Сообщение # 24
|
MAESTRO ^ Активность: 5564
| Это я так понял часы+УНЧ в одном флаконе? Оригинально!
Сразу выложи схему и внутренности - для отдельного материала.
|
|
| | Пн, 03.06.2013, 20:36 | Сообщение # 25
|
lykas Пользователи Активность: 1575
| Цитата (феска) фото на мобильник просьба не пинать)) |
|
| | Вт, 04.06.2013, 10:50 | Сообщение # 26
|
феска Друзья Активность: 3627
| все что нашёл в архиве,
блок питания классический, выпрямленный накал емкость кондера 22000 мкф*16 в, анодное умножитель на 2 (так как тан 13) фильтр кондер 300 мкф*400в электронный дроссель и еще кондер на 150*400в, минусы накала и анода соединены через резистор 150 ом, поскольку ручка из железа на корпус переменника тоже кидаем минус,
корпус заводской за 500 рублей алюминиевая пластина тоже на минус кинута, лампы 6н23п
часы от того же тана, питание через диодный мост, кондеры на плате, если кому не хочется возится с преобразователем питания кинте с тана теже 170 вольт, часы отключаются тумблером
такой бутерброд был сделан введу отсутствия подходящих корпусов как для часов так и для ЛУНЧ
поправил феска - Вт, 04.06.2013, 10:51 |
|
| | Сб, 15.06.2013, 22:55 | Сообщение # 27
|
феска Друзья Активность: 3627
| ради эксперимента сделал графический экран трансформатора)) благо графит в балоне использовать легко, предварительно прикрыв контакты, эффекта ухудшения звучания не наблюдается, а вот улучшения не заметил :D ах да сопротивление экрана 1 ком на см
поправил феска - Сб, 15.06.2013, 22:56 |
|
|
| | Ср, 03.07.2013, 17:18 | Сообщение # 29
|
MAESTRO ^ Активность: 5564
| OMOH, вот как правильно добавлять картинки на сайт http://radioskot.ru/forum/9-38-1
А то на радикал фото тонна рекламы.
|
|
| | Пт, 12.07.2013, 20:03 | Сообщение # 30
|
OMOH Пользователи Активность: 88

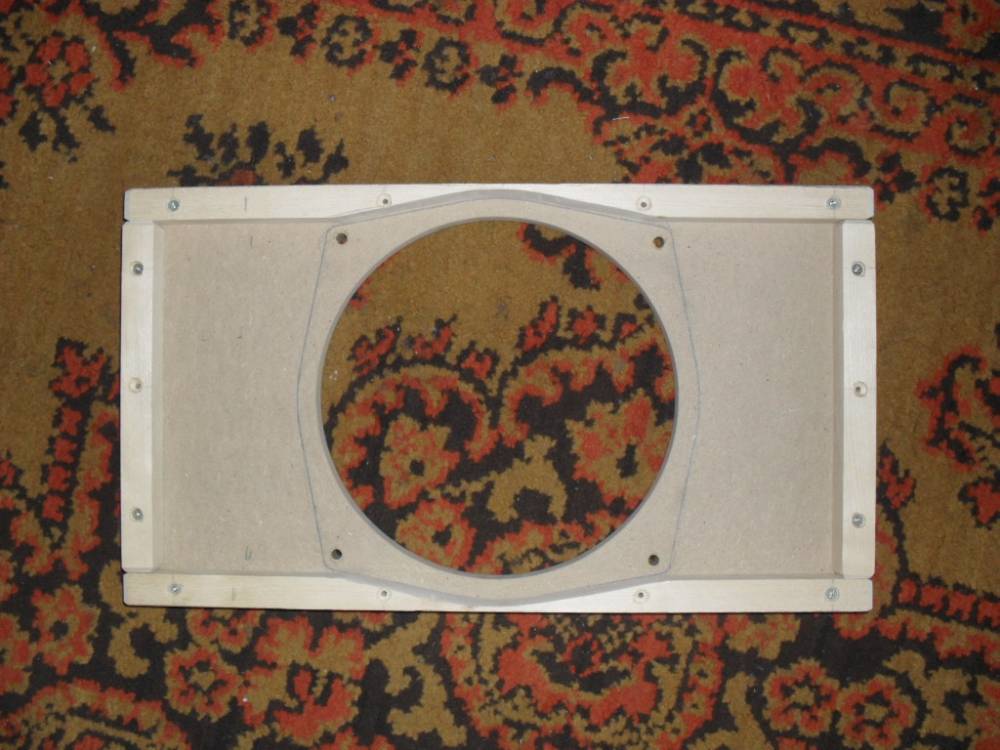

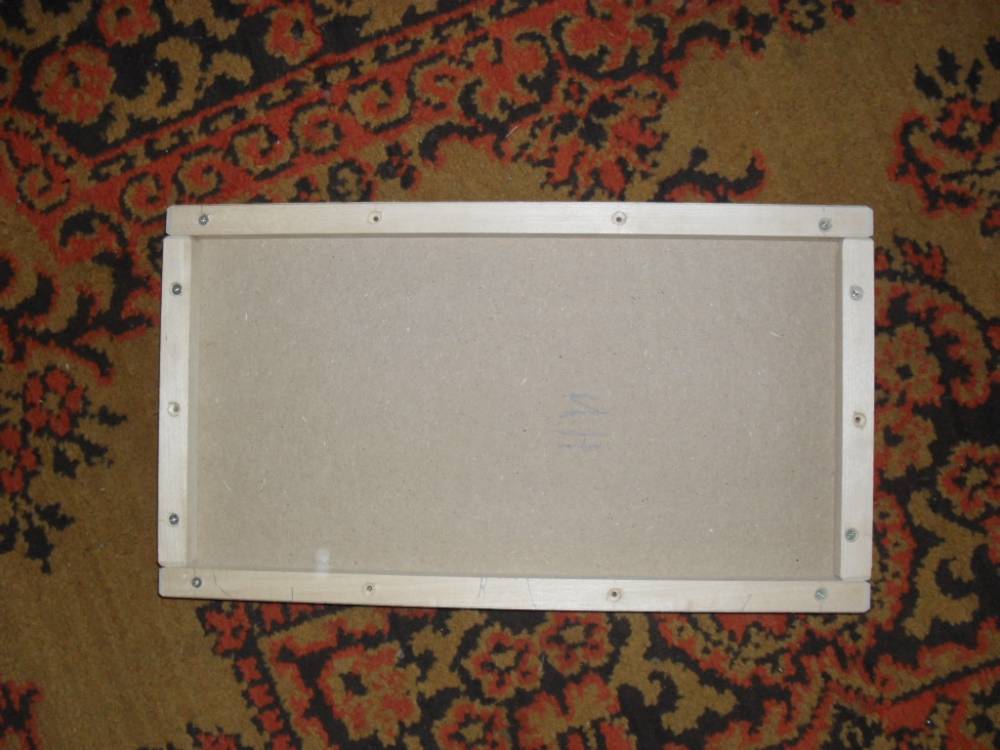

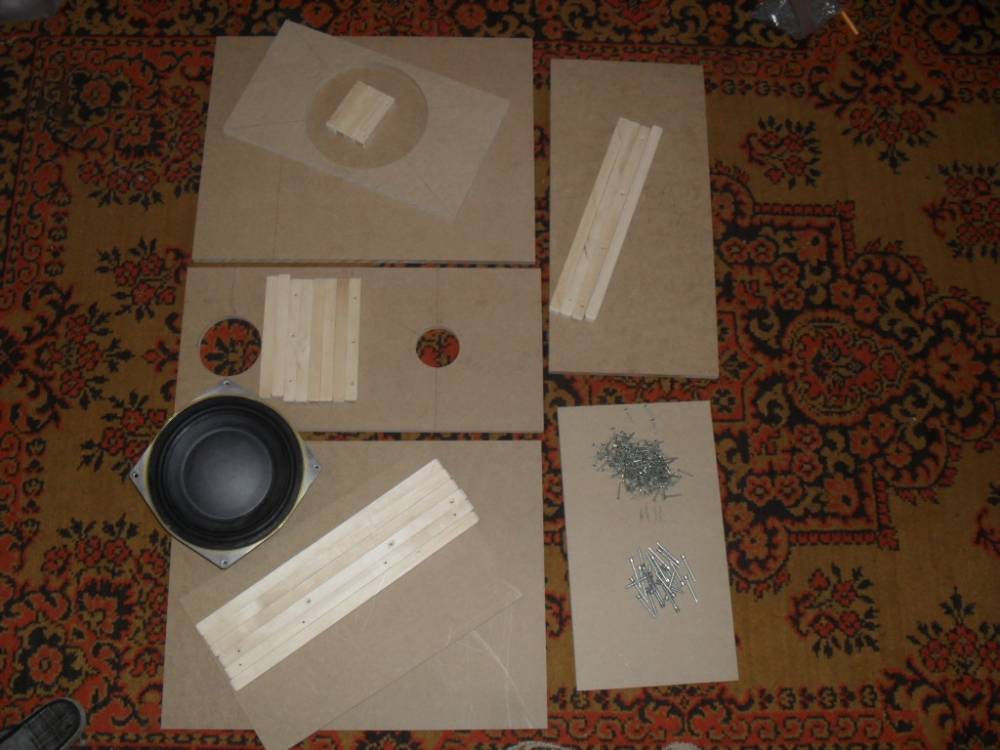

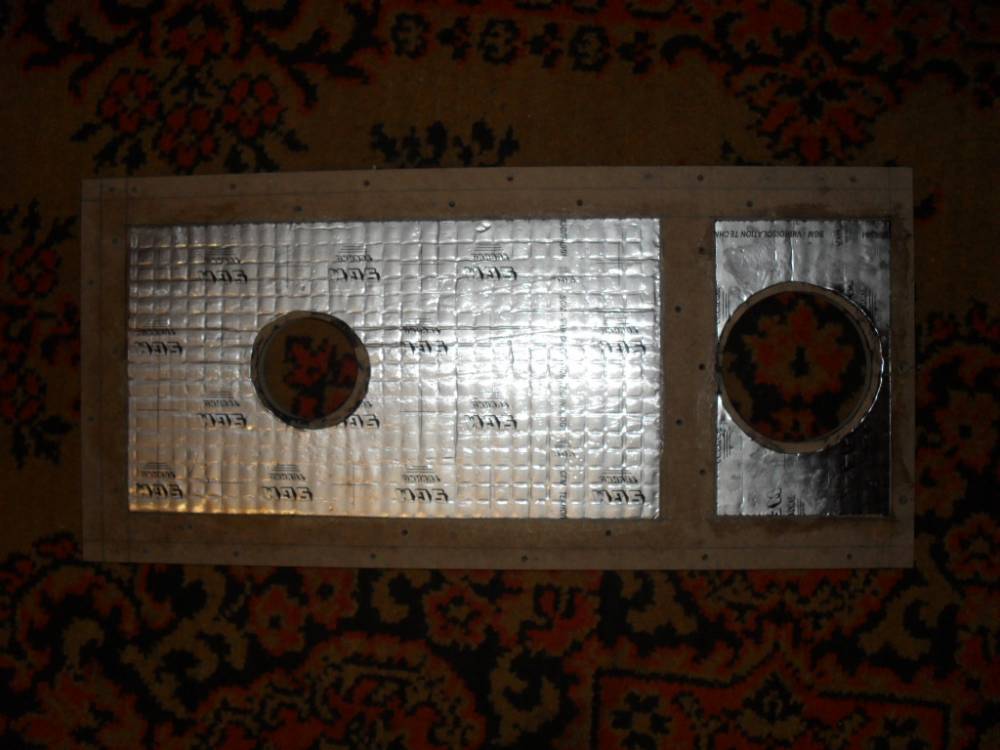

| Мой сабвуфер, обклеил внутри вибро изоляцией и
ватинкой, сам корпус 16 МДФ

поправил OMOH - Пт, 12.07.2013, 20:09 |
|
