Катушка металлоискателя
|
|
| | Пн, 05.07.2010, 13:08 | Сообщение # 1
|
MAESTRO ^ Активность: 5564
| Обсуждаем эту и аналогичные схемы металлоискателя
Катушка металлоискателя. Описание и настройка.
Форум содержит большинство ответов на популярные вопросы, поэтому прежде чем спросить - внимательно прочитайте обсуждение, возможно информация уже есть. Список основных ответов про сборку металлоискателя смотрите тут.
|
|
| | Вт, 29.03.2011, 19:38 | Сообщение # 271
|
феска Друзья Активность: 3627
| металлические предметы за метр, к концам катушки к два проводка и приматывать к щупам V~ (хотя можно и так если есть еще 2 руки))) береш емкость на 1н подсоединяеш параллельно смотриш мало много (мне метод не понравился трудоемко очень легче отмотать 2 витка посмотреть растет падает поменять емкость и тп)
|
|
| | Вт, 29.03.2011, 22:47 | Сообщение # 272
|
радиолюбитель Друзья Активность: 625
| У меня рука сломана и там штырь металлический придётся проводки и прикручивать)))))))))
А по поводу пропилена или металлопласта я если заморочаюсь скину технологию тебе понравится))))))))))
поправил радиолюбитель - Вт, 29.03.2011, 22:49 |
|
| | Вт, 29.03.2011, 22:54 | Сообщение # 273
|
феска Друзья Активность: 3627
| радиолюбитель уди меня ))))))) я без паяльника на газу себе штангу делал прикольно получилось))  Добавлено (29.03.2011, 22:54)
---------------------------------------------
жуть с рукой левая видать
ВОТ ЧТО ЗНАЧИТ РАДИОЛЮБИТЕЛЬ МАНЬЯК ОДНОЙ РУКОЙ И ТО ПАЯЕТ РЕСПЕКТ И УВАЖУХА!!!!!!!!!!!
|
|
| | Ср, 30.03.2011, 11:41 | Сообщение # 274
|
радиолюбитель Друзья Активность: 625
| Это транзисторы были вылетившие поставил 816 и817 сразу 57 вольт при 147 нанах или другая ёмкость для такой индуктивности нужна?????????
А про руку ты как определил??? Добавлено (30.03.2011, 11:41)
---------------------------------------------

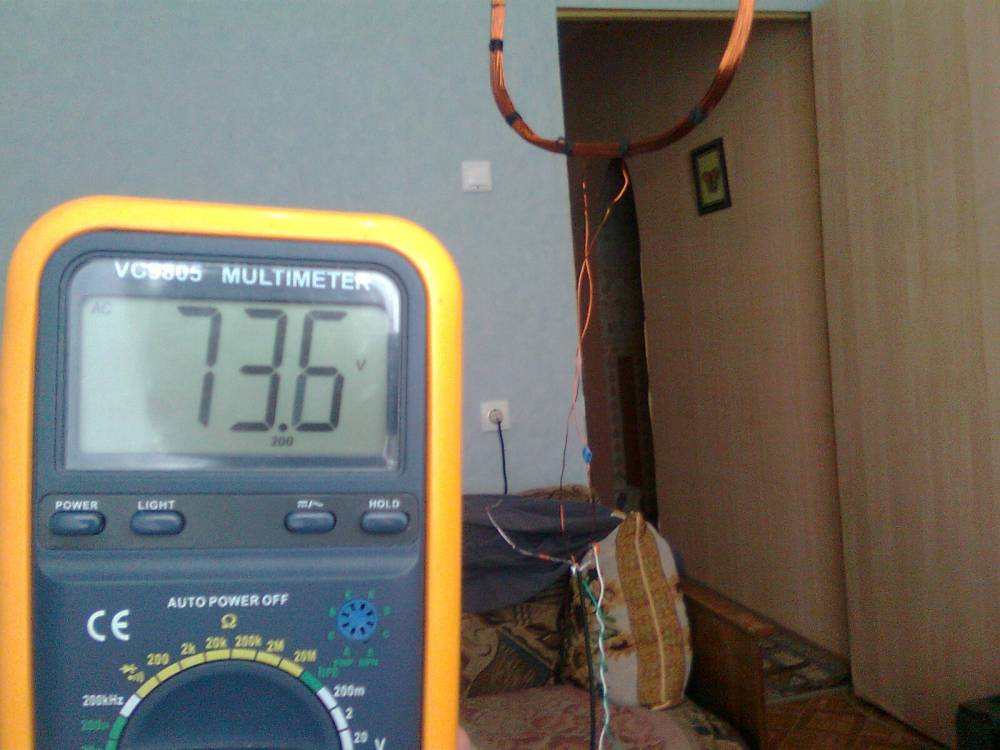

70 вольт 150 Н!!!
Поднимал больше но через некоторое время минут может чере 5 минут напряжение падало до 15!
Как 315 и 361 работали???? у меня 816 и 817 чуть греются! видимо ток нормальный))
поправил радиолюбитель - Ср, 30.03.2011, 17:38 |
|
| | Ср, 30.03.2011, 17:35 | Сообщение # 275
|
феска Друзья Активность: 3627
| радиолюбитель у меня тоже вылители поставил 816 -817 все нормально теперь я в другом посте писал что возможен вылет (думал их уже не кто не ставит))))
|
|
| | Ср, 30.03.2011, 17:41 | Сообщение # 276
|
радиолюбитель Друзья Активность: 625
| А приёмную ты как настраивал???? Там тоже по напряжению????

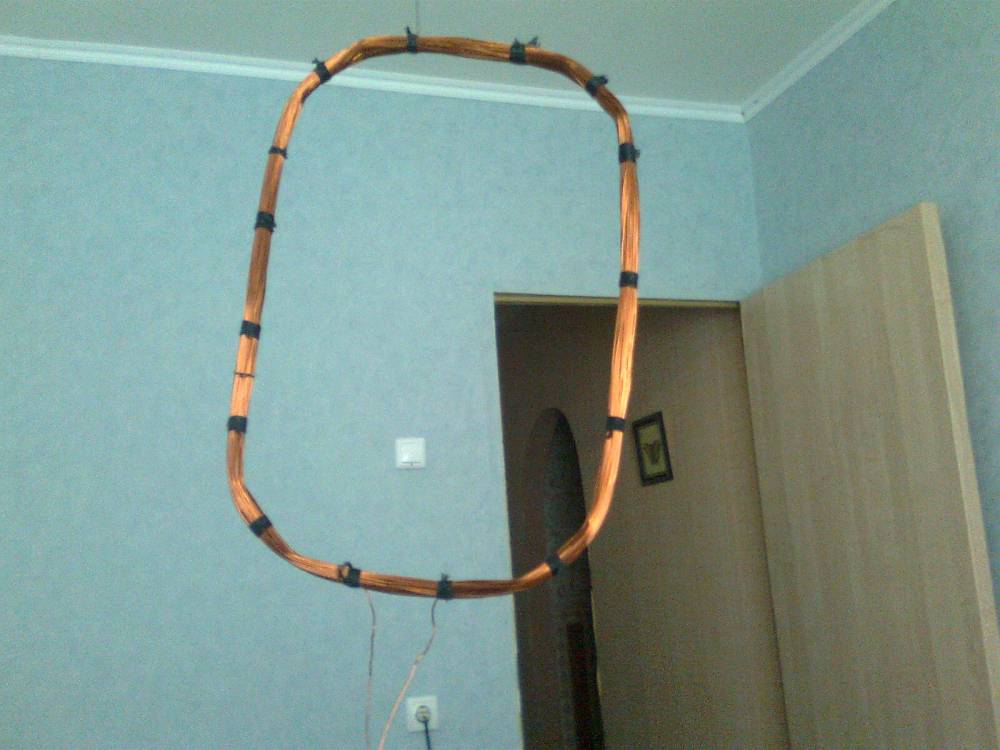

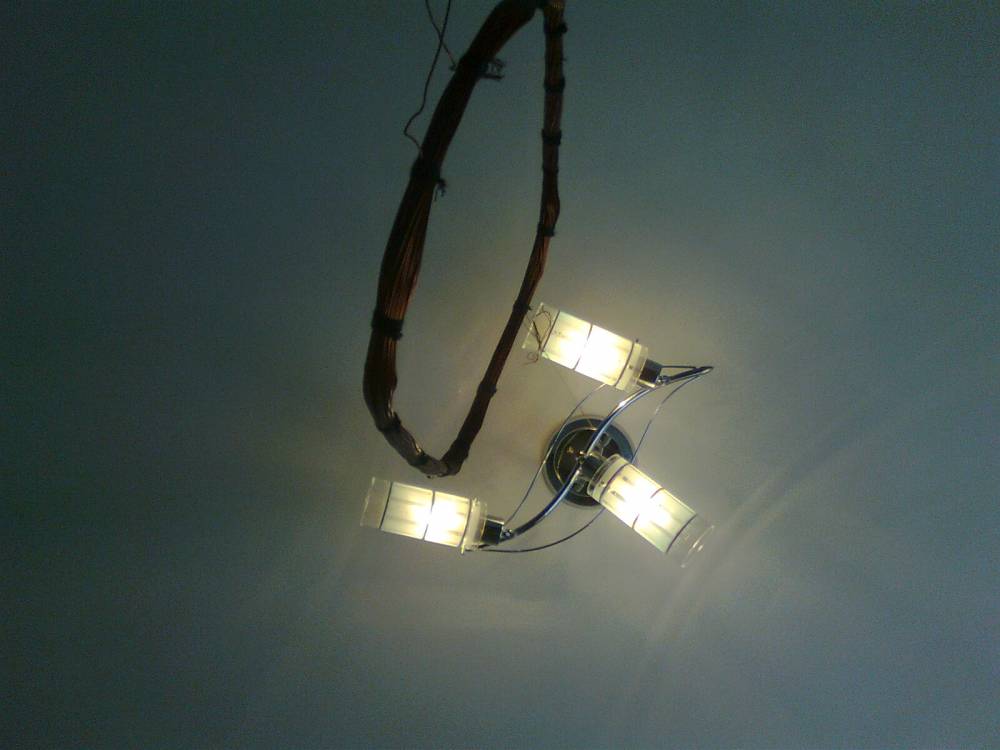

И 70 вольт хватит! Я на люстру подвешивал катушку))
|
|
| | Ср, 30.03.2011, 18:45 | Сообщение # 277
|
феска Друзья Активность: 3627
| радиолюбитель приемную также настраиваеш подсоединяеш на TX на ходиш резонанс (частота то одна ониж идентичные что братья близне цы (только провод разный)
если кто б увидел сколько у меня тут метала вокруг (посреди комнаты котел газовый в смальне кровать двушка с железным основанием) (жду лета и поля там отстроюсь благо разьем в корпус вплавил не только под зарядку но и под 1 ю ногу UA
|
|
| | Ср, 30.03.2011, 18:57 | Сообщение # 278
|
радиолюбитель Друзья Активность: 625
| а почему провод разный???? и на приёмной надо на 1 ноге U1 мерять после C5! Схема просто VS!
Всёнашёл! Но про провод так и не понял!!!!
Почему разный????
поправил радиолюбитель - Ср, 30.03.2011, 19:38 |
|
| | Ср, 30.03.2011, 19:50 | Сообщение # 279
|
феска Друзья Активность: 3627
| радиолюбитель почетай мои посты нехочю повторятся уже подумываю може расписать все в отдельной теме устройство принцип работы (маестро правда имеет больше опыта в описании поэтому только с его посыла и по возможности с его редакторской правкой и точкой зрения) Добавлено (30.03.2011, 19:50)
---------------------------------------------
а если коротко все дело в резонанстном типе его подходе и применительной практике
|
|
| | Ср, 30.03.2011, 20:00 | Сообщение # 280
|
радиолюбитель Друзья Активность: 625
| Это понятно! Всё настроил в резонанс! Включил конденсаторы параллельно начали грется транзисторы!!!
Настроил ноль на С5 но нет реакции на металл просто гудит динамик 8 КГц и всё!!!
Что можешь сказать???
|
|
