Волькштурм (volkshturm) простой и неприхотливый МД
|
|
| | Пн, 25.02.2013, 14:59 | Сообщение # 1
|
феска Друзья Активность: 3627
| Обсуждаем схему и модификации металлоискателя Volksturm
FAQ по настройке прибора FAQ
Советуем ознакомится с архивами форума:
Архив1
Архив2
Архив3
Архив4
Архив5
Архив 6
Архив 7
Форум содержит большинство ответов на популярные вопросы, поэтому прежде чем спросить - внимательно прочитайте обсуждение, возможно информация уже есть. Список основных ответов про сборку металлоискателя смотрите тут.
схема основной модификации
новый звуковой модуль к volkshtyrm
доработанная схема с улучшенными характеристиками
схема с последними изменениями volk
|
|
| | Сб, 09.11.2013, 17:39 | Сообщение # 301
|
Странник_ Пользователи Активность: 66
| Радиолюбитель я собрал по оригинальной схеме и в описании 60витков катушка всё проверил 60 витков как написано. Большое спасибо на ссылку . Какую Лучше применить 353 или 358 на входе . Много чего написано на форуме но я могу достать любую микросхему только знать какую лучше .По интернету заказать не вопрос. Прочитал вашу ссылку буду пробовать. Страниц очень много заплутал так сказать.Если бы подробней сразу описание было и вопросов не было бы. Косяков в пайке и обвязке нет ещё раз проверил ,грешу на кварц. Детали все новые.   Может здесь косяк какойДобавлено (09.11.2013, 17:39)
---------------------------------------------
Конденсатор и резистор с ? не впаивал.Всё новое поставил правда при замере сопротивлений есть отклонения нужно например 130к. . а там 120 или 140 играет какое значение или нет , вроде мелочь а кто его знает.ПОДСКАЖИТЕ ПОЖАЛУЙСТА
|
|
| | Сб, 09.11.2013, 19:05 | Сообщение # 302
|
радиолюбитель Друзья Активность: 625
| Странник_, Отклонения не играют роли, кварцевый генератор может не запустится, кварцы из часов капризные)))! Какие приборы у вас есть, для измерений????! Вообще в первую очередь проверяют ток и все напряжения, проверьте есть ли питание на микросхемах, работает ли делитель напряжения, после работа генератора и тд! Микросхему какую ставил не помню, по моему 358!
|
|
| | Сб, 09.11.2013, 20:57 | Сообщение # 303
|
Странник_ Пользователи Активность: 66
| РАДИОЛЮБИТЕЛЬ У МЕНЯ ЕСТЬ ИЗ ПРИБОРОВ ТЕСТЕР .ОС-Ф ДО5 Мгц,гЕНЕРАТОР Г4 102 НА СЛУЧАЙ ВМЕСТО КВАРЦА ПОДСОЕДИНИТЬ ,НУ ЧАСТОТОМЕР ДО5Мгц МОЗГОВ МНЕ НУЖНО БОЛЬШЕ ,А ТО Я УЖЕ НЕСКОЛЬКО ЛЕТ НЕ ПОЛЬЗОВАЛСЯ ПРИБОРАМИ ПОДЗАБЫЛ .КАК ЗА КОМП СЕЛ ТАК И ЭФИР И ТЕЛЕГРАФ С ТРАНСИВЕРОМ ЗАБРОСИЛ.СОБРАТЬ ПРИБОР ТОЖЕ АЗАРТ И УМЕНИЕ НУЖНО .ВРОДЕ ПАЯТЬ И СХЕМЫ СОБИРАТЬ УМЕЮ . А ВОТ ЗАСТОПОРИЛСЯ СОВЕТЫ НУЖНЫ. ВОПРОС У МЕНЯ ТАКОЙ КВАРЦЫ ВСЕ СТАНДАРТНЫЕ ИЛИ НЕТ , СЕЙЧАС ЕЩЁ ОДНИ ЧАСЫ РАЗБЕРУ  Добавлено (09.11.2013, 20:11)
---------------------------------------------
Проверил напряжение ,всё в норме. Есть ли описание напряжений на ножках . дайте ссылку пожалуйста. Добавлено (09.11.2013, 20:38)
---------------------------------------------
Делитель напряжения и работа генератора ,не могу найти описание что бы всё замерить.По подробней бы всё найти.Без катушек тишина, с ними небольшой шум в динамике не пойму в чём дело. Добавлено (09.11.2013, 20:57)
---------------------------------------------
Наконец нашёл всё описание по настройкам!!!
|
|
| | Сб, 09.11.2013, 23:29 | Сообщение # 304
|
kol-mar Пользователи Активность: 94
| Странник_, вместо 353 можно ставить tl072, кварц должен быть часовой а работу генератора проверьте частотомером на тм2 (3 и 11 ноги) 32768кгц на (12 и 13 ноги)
8192кгц
|
|
| | Вт, 19.11.2013, 19:04 | Сообщение # 305
|
Странник_ Пользователи Активность: 66
| Подскажите пожалуйста, по описанию при включении прибор должен показать 50 МА. У меня 140МА. Я как понял что описание идёт на кт315 и 361 50Ма. У меня стоят Кт817Г и816г поэтому видно показания возросли или я ошибаюсь. По описанию ставлю третью микросхему и резко растут МА.
|
|
| | Ср, 20.11.2013, 12:26 | Сообщение # 306
|
феска Друзья Активность: 3627
| какую микру и на сколько больше без катушки по классической схеме 70ма если звук не переделывали
|
|
| | Чт, 21.11.2013, 23:39 | Сообщение # 307
|
SanyaSLP Пользователи Активность: 13
| Доброго времени суток.
Решил собрать данное чудо,пока веду сбор инфы.
Буду собирать схему та что в шапке "доработанная схема с улучшенными характеристиками"
Вопросы вот какие:
1)Какие же все-таки микросхемы лучше взять импорт или наши??
2)Можно ли все кондеры применить пленочные будет лучше или хуже??Посоветуйте кодеры??
3)Кто нибудь собирал модуль"световая индикация с дискриминацией" на микрухе к561ла7 который внизу с лева нарисован, работает ли он???И стоит ли заморачиватся???
4)Имеются два литионовых АКБ 12в 4А, можно ли их использовать в качестве питания и что при этом нужно изменить в блоке питания???
5)Читал в каком-то из архивов что при распичатке не нужно зеркалить.Так всетаки нужно или нет???Я в своей жизни изготовил всего одну плату по технологии ЛУТ и то запортачил и переделал!
6)кварцевик можно выдрать из часов или лучше купить новый???Есть сомнения что новый точно такой же как и в часах.
Вопросов очень много,буду задавать по мере сборки, но на некоторые нашел ответы в архивах.Спасибо.
Помогите мне осуществить детскую мечту??
Паяльник держу ровно как для новичка.
Заранее СПАСИБО)))
поправил SanyaSLP - Чт, 21.11.2013, 23:47 |
|
| | Пт, 22.11.2013, 21:34 | Сообщение # 308
|
феска Друзья Активность: 3627
| SanyaSLP, собирайте классику без доработок классика
|
|
| | Вс, 24.11.2013, 23:52 | Сообщение # 309
|
SanyaSLP Пользователи Активность: 13
| Спасибо за совет))

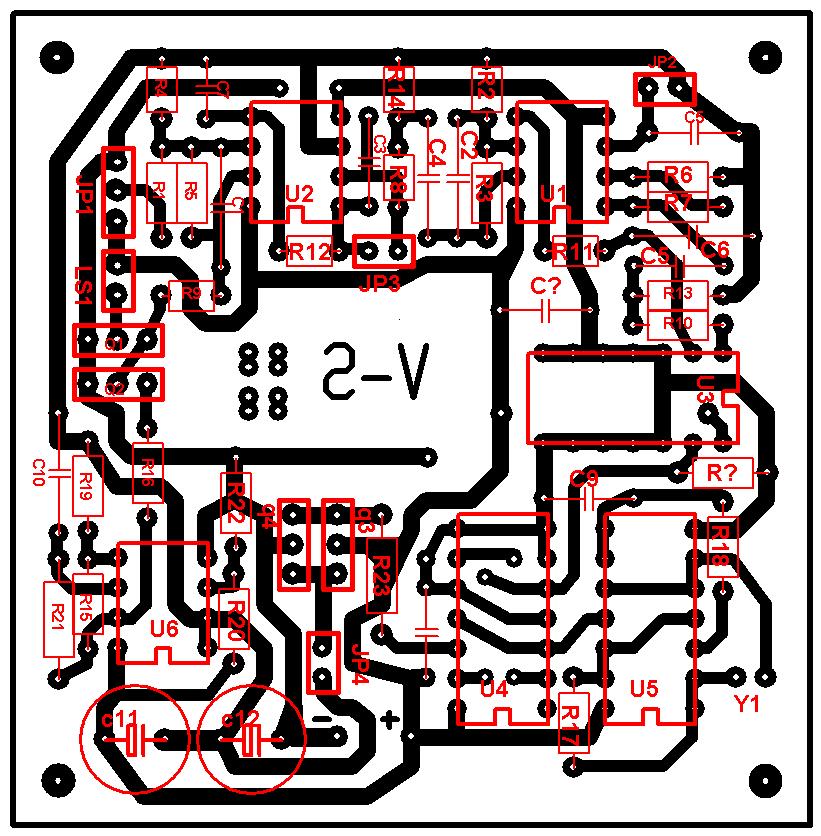

Но как быть с платой??По данной ссылке есть схема, описание, а вот платы без микрушки КТ3 так я и не нашел и сам я сколько не пытался их рисовать у меня не совсем получается!Или же травить ту что из архива только исключить все доработки???
Но транзисторы Q3 и Q4 рекомендованы КТ 315 и КТ 361, может их сразу заменить на КТ 817Г и КТ816Г???
И еще может добавить модуль в место С5 с микрушкой TL061 из схемы с доработками???
И самый главный вопрос: КД 522 нужны или нет на катушке RX???
Посоветуйте кодеры??
По микросхемам вопрос открыт импорт или наши, достать могу и те и те какие лучше???

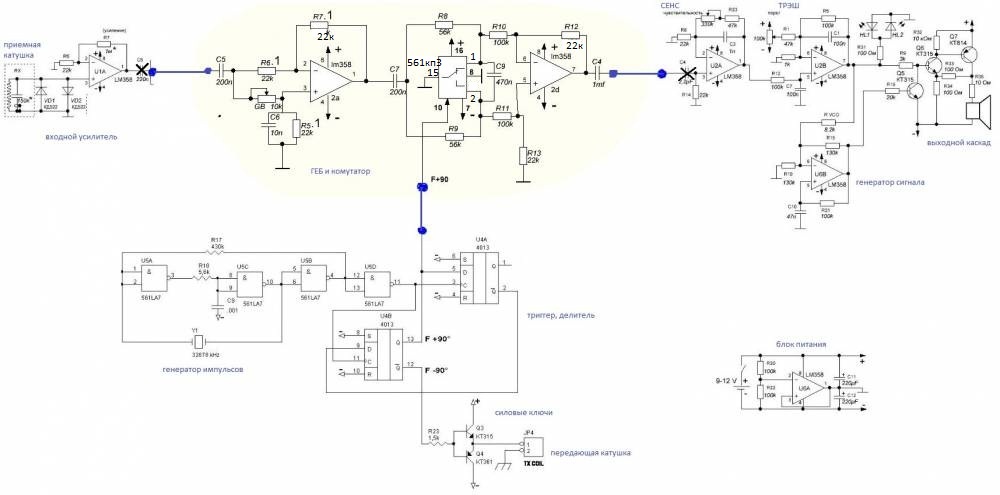

Может собрать по вот этой схеме
Ув. Феска, помогите советами, а то я уже две недели как мечтаю приступить к сборке но не хочу напортачить, а потом переделывать!
поправил SanyaSLP - Пн, 25.11.2013, 00:30 |
|
| | Пн, 25.11.2013, 00:39 | Сообщение # 310
|
kol-mar Пользователи Активность: 94
| SanyaSLP, по вашей схеме целиковой платы нет, собирайте классику, транзисторы ставь 817-816, диоды ставь.
|
|
