Частотомер ч3-34
|
|
| | Пн, 07.05.2012, 20:04 | Сообщение # 11
|
ZmEy76 Друзья Активность: 730
| А вот у тебя блок расширения частоты, не соврали ( Блок делителя частоты ЯЗЧ-51 представляет собой вставной блок для частотомеров электронно-счетных (ЧЭС) Ч3-34 и Ч3-34A (в дальнейшем Ч3-34) и предназначен для расширения диапазона измеряемых частот от 120МГц до 4500МГц;)
поправил ZmEy76 - Пн, 07.05.2012, 20:05 |
|
| | Пн, 07.05.2012, 20:07 | Сообщение # 12
|
serz Пользователи Активность: 103
| ZmEy76 скажи значит ЯЗЧ-51 уже стоит и его покупать уже не надо
|
|
| | Пн, 07.05.2012, 20:09 | Сообщение # 13
|
ZmEy76 Друзья Активность: 730
| Диапазон измеряемых прибором блок делителя частоты ЯЗЧ-51 частот - от 120МГц до 4500МГц;
Минимальный уровень входного сигнала, не более:
- 50мВ - в диапазоне от 120МГц до 1000МГц;
- 100мкВт - в диапазоне от 1000МГц до 3000МГц;
- 500мкВт - в диапазоне от 3000МГц до 4500МГц;
Максимальный уровень входного сигнала прибора блок делителя частоты ЯЗЧ-51:
- 1В - в диапазоне от 120Мгц до 1000МГц;
- 50мВт - в диапазоне от 1000МГц до 3000МГц;
- 15мВт - в диапазоне от 3000МГц до 4500МГц;
Входное сопротивление - 50 Ом±5 Ом;
Время установления режима синхронизации прибора блок делителя частоты ЯЗЧ-51 - не более 2с;Добавлено (07.05.2012, 20:09)
---------------------------------------------
На твоей фото , стоит.
|
|
| | Пн, 07.05.2012, 20:16 | Сообщение # 14
|
serz Пользователи Активность: 103

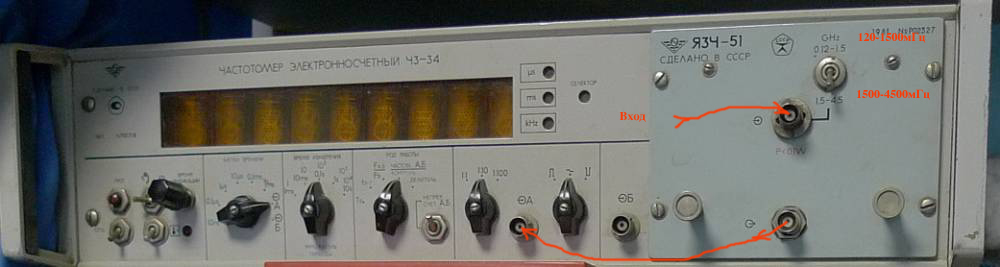

| так значит если подключить вот примерно так то можно мерить от 150-1000Мгц
|
|
| | Пн, 07.05.2012, 20:26 | Сообщение # 15
|
ZmEy76 Друзья Активность: 730
| Вот так. Тумблер к верху диапазон (120-1500мГц), в низ (1500-4500мГц)
поправил ZmEy76 - Пн, 07.05.2012, 20:28 |
|
| | Вт, 08.05.2012, 12:53 | Сообщение # 16
|
serz Пользователи Активность: 103
| завтра буду пробовать Добавлено (08.05.2012, 12:53)
---------------------------------------------
чего то не получается проверить рацию на 433Мгц может я чего то накрутил не так
|
|
| | Вт, 08.05.2012, 13:32 | Сообщение # 17
|
ZmEy76 Друзья Активность: 730
| Какая модуляция на рации? Если SSB то врятли провериш, там нет несущей частоты на выходе.
Ну а вообще работает частотомер?
поправил ZmEy76 - Вт, 08.05.2012, 13:34 |
|
| | Вт, 08.05.2012, 13:41 | Сообщение # 18
|
serz Пользователи Активность: 103

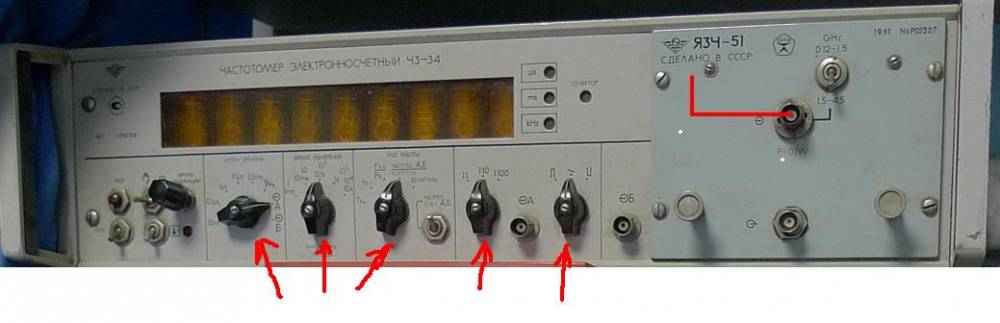

| ZmEy76 скажи а вот эти переключатели(стрелки так и оставить)
---------------------------------------------
цифры прыгают не знаю должны работать
---------------------------------------------
ZmEy76 а скажи маломощный передатчиком можно проверить или нет
|
|
| | Вт, 08.05.2012, 13:50 | Сообщение # 19
|
ZmEy76 Друзья Активность: 730
| Плохо видно на фото. Попробуй на вход Б с делителя. Первую ручку тогда на Б переключить. Пощелкай вторую и последнюю ручку в разных положениях. Предпоследняя это делитель входного напряжения 1:1 от(0,1-1,5вольт) 1:10 до (10 вольт) 1:100 до (100вольт). Добавлено (08.05.2012, 13:50)
---------------------------------------------
Там вроде должна быть встроенная калибровка (генератор эталонной частоты). Щя гляну.
Можно маломощным, но зная работоспособность прибора
поправил ZmEy76 - Вт, 08.05.2012, 13:47 |
|
| | Ср, 09.05.2012, 19:39 | Сообщение # 20
|
serz Пользователи Активность: 103

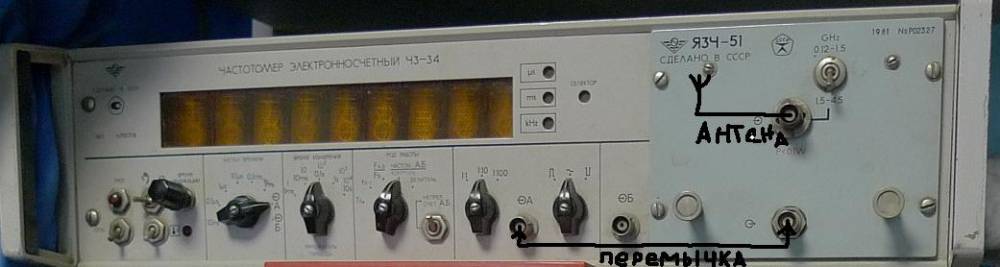

| ZmEy76 скажи а перемычку убирать надо если на вход В подключать
|
|
