Не работает ИБП для УНЧ
|
|
| | Ср, 17.04.2013, 15:41 | Сообщение # 11
|
MAESTRO ^ Активность: 5564
| Все транзисторы с цифрами 13009 - одинаковы. Независимо от букв. Это клоны. Да и зачем их менять - эти прекрасно справляются.
|
|
| | Чт, 18.04.2013, 08:40 | Сообщение # 12
|
Anco Пользователи Активность: 50
| Цитата (MAESTRO) Все транзисторы с цифрами 13009 - одинаковы. Независимо от букв. Это клоны. Да и зачем их менять - эти прекрасно справляются.

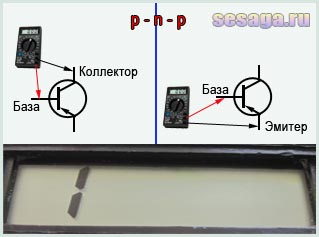

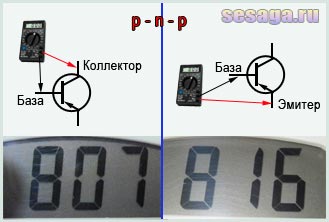

Один транзистор не исправен.Проверял по данной схеме:
А в чем отличие транзисторов:
MJE13009 700V 12A 100W - 21,5 руб
MJE13009 F из. -16 руб
MJE13009 L -42 руб
Мне какой на замену брать?
Добавлено (18.04.2013, 08:40)
---------------------------------------------
Цитата (Ксюня) Если в нем кз,то можно обнаружить прозвонкой, а если обрыв то заменой.
Динистр выпаял, мультиметр и на сопротивлении, и на диодах показал 1. Как понимаю он не работает?
|
|
| | Чт, 18.04.2013, 16:06 | Сообщение # 13
|
MAESTRO ^ Активность: 5564
| Не факт. Может работает, но звониться он и не должен. Транзисторы те имеют небольшие различия, но несущественные (конструктив). У нас ведь схема на 300В 1А, так что бери любой.
|
|
| | Чт, 18.04.2013, 17:46 | Сообщение # 14
|
Anco Пользователи Активность: 50
| Цитата (MAESTRO) У нас ведь схема на 300В 1А, так что бери любой.
А как узнать что она именно на 1А? Где это написанно? и почему береться 300В? а не 220 например, как в сети?
|
|
| | Чт, 18.04.2013, 17:49 | Сообщение # 15
|
MAESTRO ^ Активность: 5564
| В ЭТ напряжение выпрямляется и поднимается до примерно 300В. А 1 ампер - это предельный ток БП при нагрузке 250 ватт (I=P/U=250/300 ~1).
|
|
| | Пт, 19.04.2013, 03:43 | Сообщение # 16
|
Anco Пользователи Активность: 50
| Цитата (MAESTRO) В ЭТ напряжение выпрямляется и поднимается до примерно 300В. А 1 ампер - это предельный ток БП при нагрузке 250 ватт (I=P/U=250/300 ~1).
А на вторичке чтобы мощность посчитать? 250Вт/27В=9,26А правильно?
|
|
| | Пт, 19.04.2013, 08:50 | Сообщение # 17
|
MAESTRO ^ Активность: 5564
| Да, но транзисторы стоят по первичке. Где всего 1 А.
|
|
| | Вс, 21.04.2013, 07:15 | Сообщение # 18
|
Anco Пользователи Активность: 50
| А для каждого канала усилителя нужна своя вторичная обмотка с диодным мостом? или можно на одну несколько каналов посадить? Сейчас диодный мост на 10А, как понимаю если на вторичку на один канал идет 250Вт\27В = 9,26А, то надо диодный мост на 20А, либо два диодных моста и две вторичные обмотки? Правильно? Скорей всего из-за этого транзистор и сгорел?
|
|
| | Вс, 21.04.2013, 09:05 | Сообщение # 19
|
Ксюня Друзья Активность: 453
| Anco, Можно и один мост на два канала.Но мост только надо не обычный выпрямительный на 50Гц,а из быстродействующих диодов делать.
|
|
| | Вс, 21.04.2013, 09:31 | Сообщение # 20
|
MAESTRO ^ Активность: 5564
| И если там двухполярное питание - у вторички нужен отвод от центра.
|
|
