О лампах в УНЧ
|
|
| | Чт, 08.05.2014, 02:17 | Сообщение # 101
|
Gosha1968 Друзья Активность: 580
| rv3dun, а кто Россию драконит?Цитата rv3dun (  ) Не понятно, что они зацепились за Славянск, пробуют силы, или драконят Россию? |
|
| | Чт, 08.05.2014, 09:53 | Сообщение # 102
|
MAESTRO ^ Активность: 5564
| rv3dun, проверил ЛС -всё нормально.
|
|
| | Чт, 08.05.2014, 17:31 | Сообщение # 103
|
rv3dun Друзья Активность: 403
| Друзья, Маэстро, Гамзан и другие покритикуйте мою идею задержки и плавной подачи анодного напряжения. Идея такая: берем "электронный дроссель", реле, таймер, дополнительный маленький транс, при реле коротим конденсатор фильтра в гейте, при помощи галетника организуем такое включение трансформаторов: 1 положение - выключено, 2 положение - включается маленький транс, запускается таймер реле замыкается, 3 положение стартует основной транс накал и анодное, маленький не отключается, таймер отрабатывает 2 мин и реле отпускает отпуская кондер, все пошла плавная подача анодного за 10 сек до полного.
Плата в српинте готова, не хочется на грабли наступить перед травлением.
Всем заранее спасибо за помощь, из-за этого узла томозится сборка.

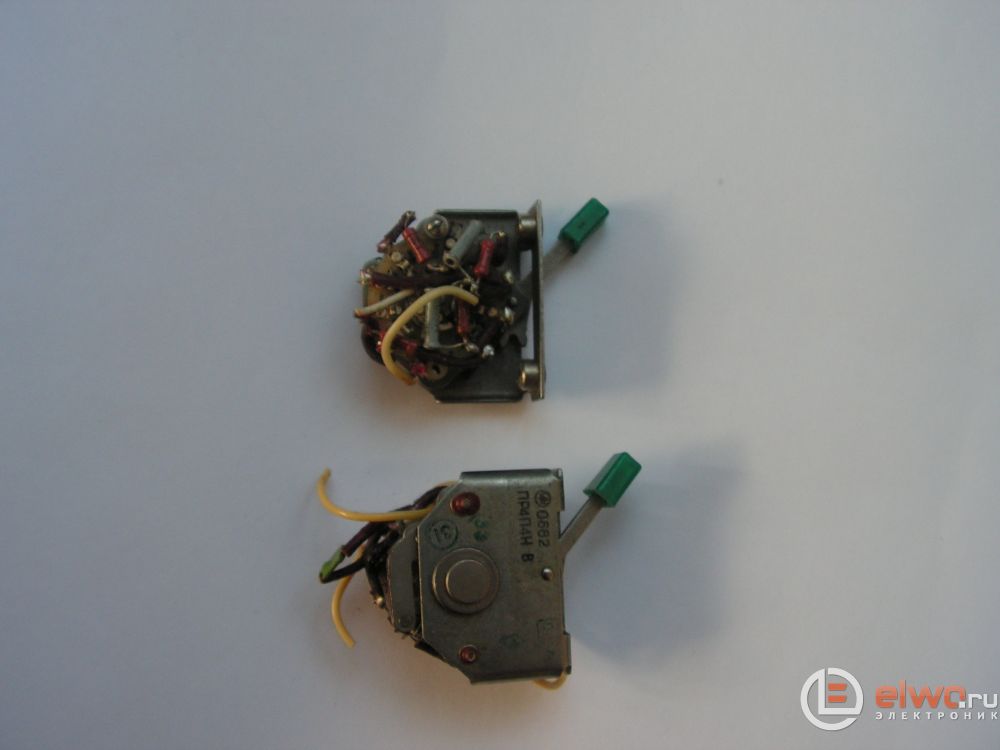

ЗЫ. Галетник вот такой, удобный.
поправил rv3dun - Чт, 08.05.2014, 17:36 |
|
| | Чт, 08.05.2014, 18:36 | Сообщение # 104
|
Gosha1968 Друзья Активность: 580
| Как все сложно, я думаю чем проще тем надежнее. Если накал выпрямлять, то ставишь кондер и вот тебе задержка, достаточная для нити накала. Это же несовременные лампочки накаливания, которые делают специально, чтобы долго не горели в коммерческих целях. В радиолампах другое качество, они редко перегорают. Остается простой электронный дроссель для анодного, который будет за 1-2 минуты задерживать напругу.
|
|
| | Чт, 08.05.2014, 19:49 | Сообщение # 105
|
MAESTRO ^ Активность: 5564
| Сложная система, неоправданно сложная. Лампа намного надёжней чем кажется. Быстрей интерес к УНЧ пропадёт, чем его лампы подсядут  Хватит обычной анодной задержки.
|
|
| | Пт, 09.05.2014, 08:47 | Сообщение # 106
|
rv3dun Друзья Активность: 403
| да, понятно, но для меня цель не задержки анодного (я ее таймером обеспечу), цель плавной подачи анодного в течении 10 сек, более 1 мкф пленки на достойное напряжение у меня нет, поэтому суть "ЭД" только в плавной подаче (не борьба с фоном, его нет), а кондеры в плавном накале уже работают (стаб тоже на фетиках)
Цитата MAESTRO ( ) Хватит обычной анодной задержки.
Добавлено (08.05.2014, 21:04)
---------------------------------------------
Цитата Gosha1968 ( ) Остается простой электронный дроссель для анодного, который будет за 1-2 минуты задерживать напругу.
у меня емкости пленочные только 1 мкф 630в, думаю и минуты от них не добиться, можно конечно разруливать резюками в несколько дес. мегом, но и таких нет. (деревня у нас!) и и и (может глупость скажу) "дросселей" планирую 4 шт, два на драйверы, два на оконечники, гдеж столько пленки высоковольтной взять?Добавлено (09.05.2014, 08:47)
---------------------------------------------
С днем победы!!!
поправил rv3dun - Чт, 08.05.2014, 22:16 |
|
| | Пт, 09.05.2014, 09:57 | Сообщение # 107
|
Яр Пользователи Активность: 202

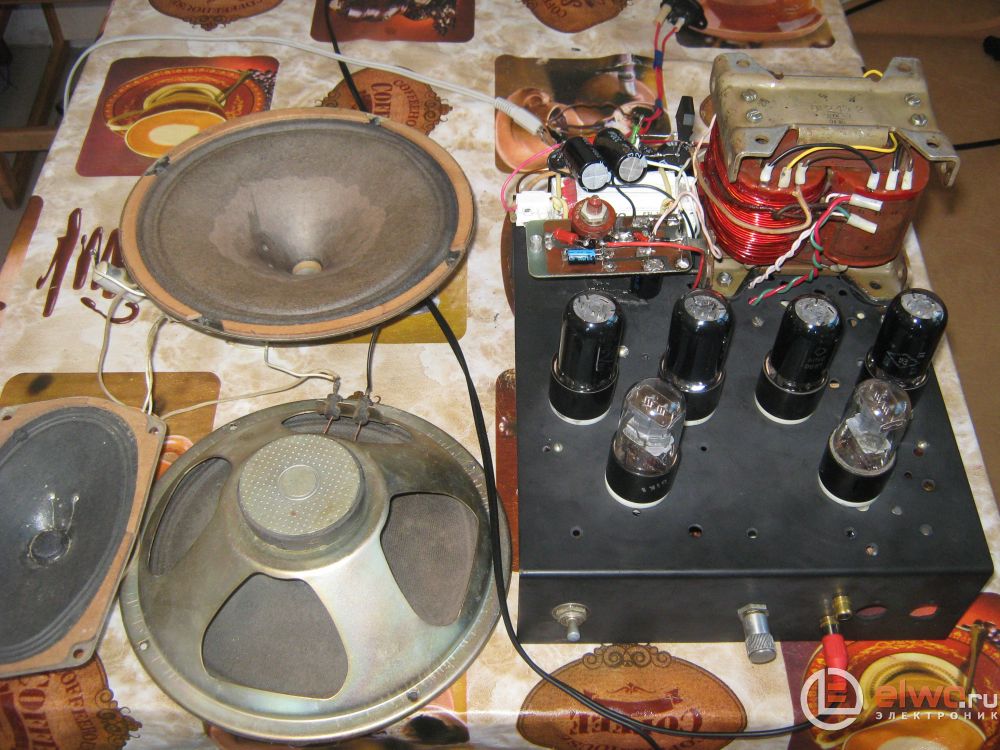

| Добиваю наконец РР на 6п6с. На выходе 8 Вольт.
|
|
| | Пт, 09.05.2014, 10:05 | Сообщение # 108
|
Яр Пользователи Активность: 202

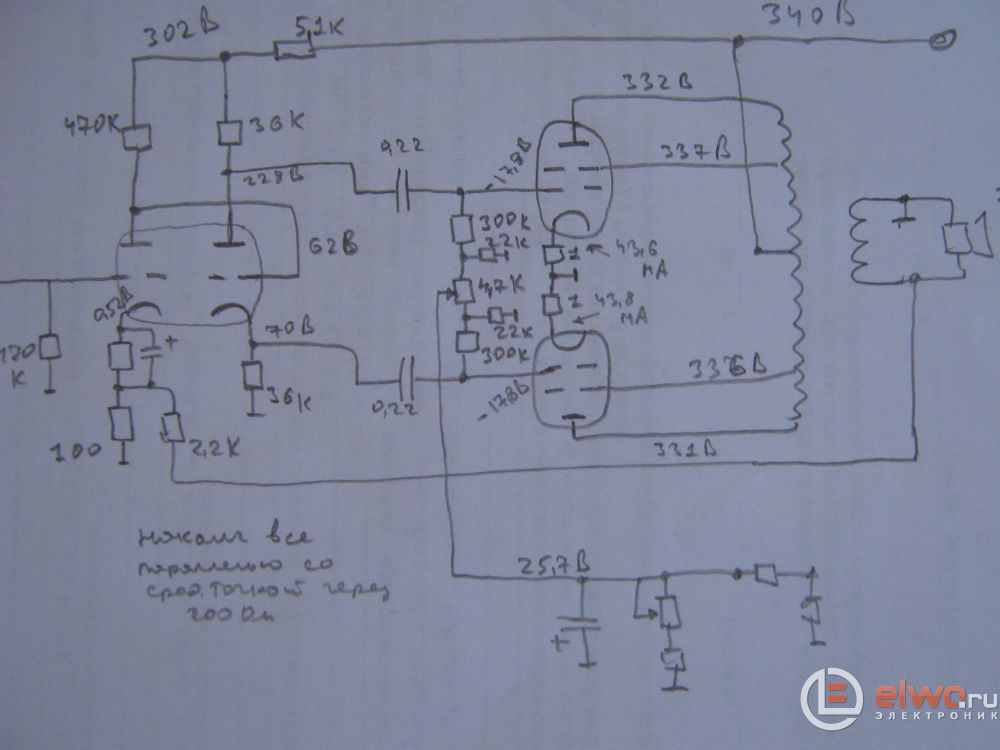

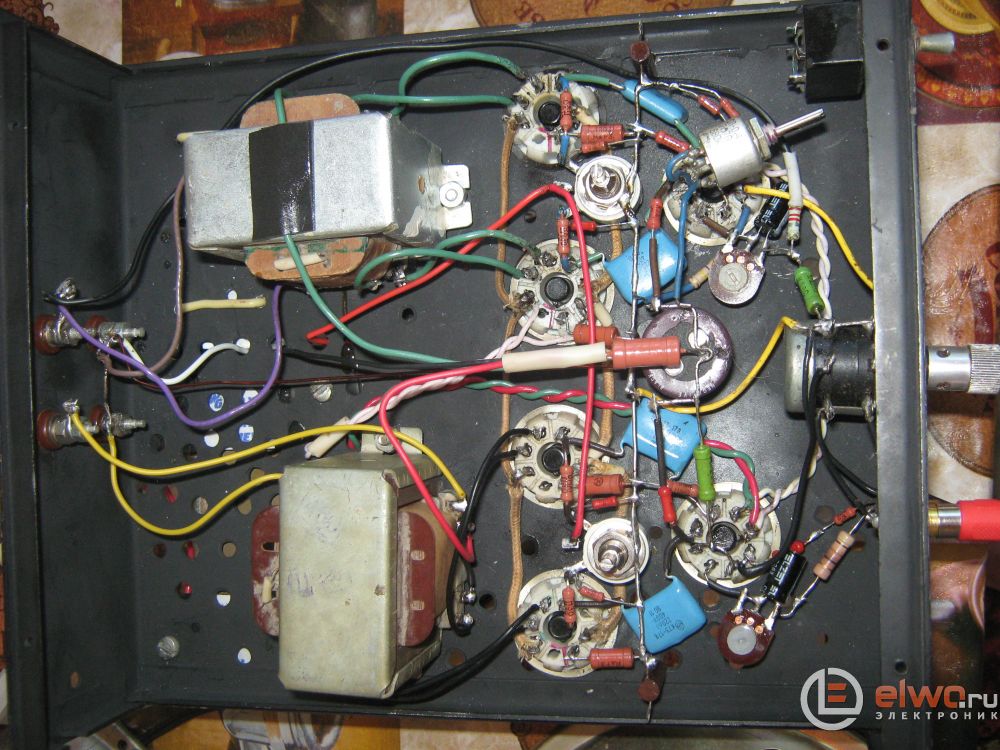

| Вот еще
|
|
| | Пт, 09.05.2014, 10:47 | Сообщение # 109
|
MAESTRO ^ Активность: 5564
| Неплохо, но тумблера можно ставить посовременнее.
Как фон, чувствительность? Анод сколько?
|
|
| | Пт, 09.05.2014, 18:18 | Сообщение # 110
|
Яр Пользователи Активность: 202

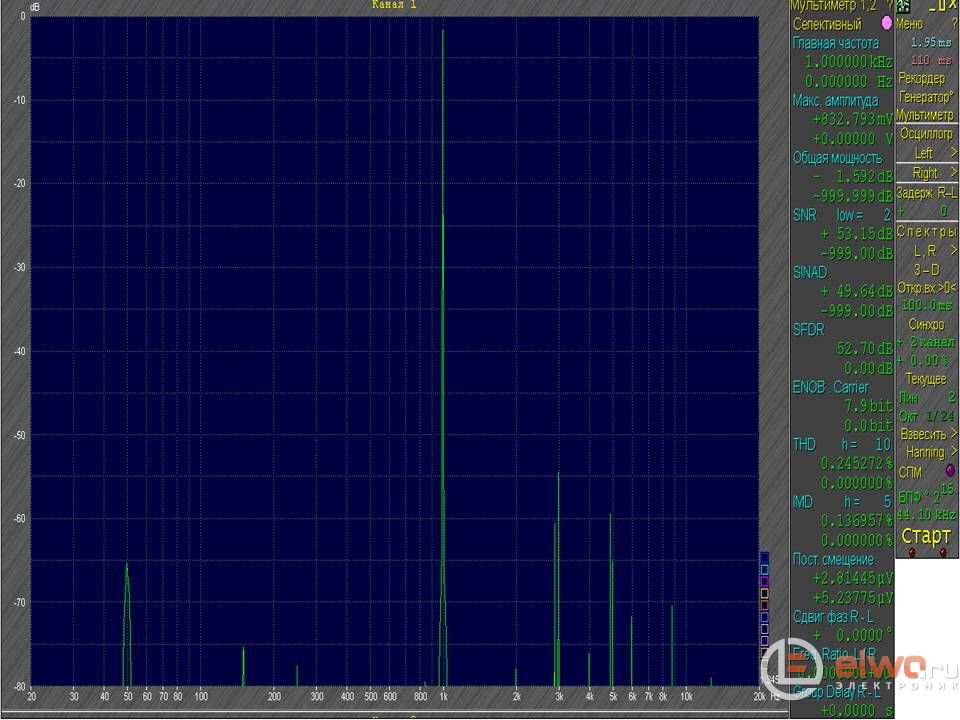

| Анод гуляет 340 -356 В. Из-за сетевого мля. Вход 0,7 - 1,0 В. Фон если ухо к динамику прислонить слышно. Спектр снимал когда входной шнур рядом с сетевым лежал, а так сам пик 50 Гц самого уся с неподключенным входным шнуром на уровне - 80 дБ.
Кстати кто нить со стабилизацией сетевого напряжения заморачивался?
А то настроишь по минимуму КНИ и ИМД чуть сетевое изменится (постоянно плавает) КНИ и ИМД ползут в верх.
|
|
