Ламповый УНЧ в домашних условиях
|
|
| | Пн, 15.04.2013, 22:35 | Сообщение # 191
|
vadim-life Пользователи Активность: 63

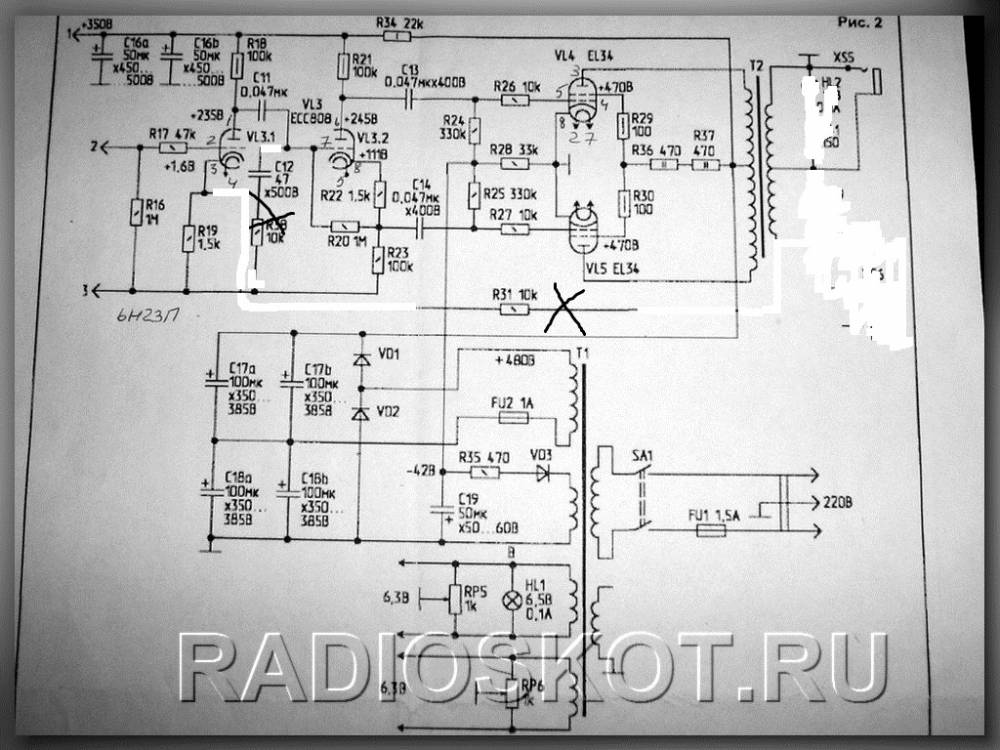

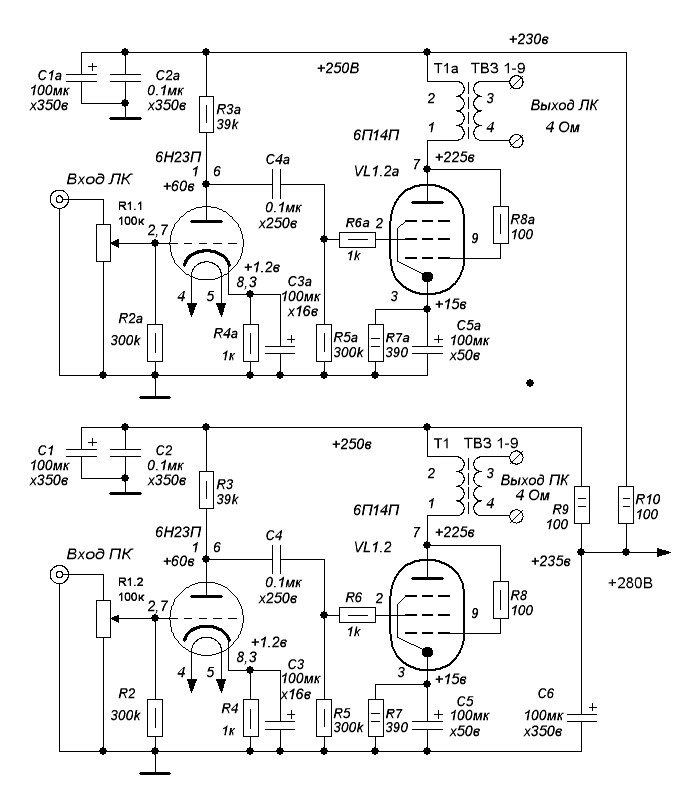

| Цитата (sileron) твой предуселитель пойдет вот для этой схемы
Для этой схемы не нужен предусилитель. Я так думаю !!!

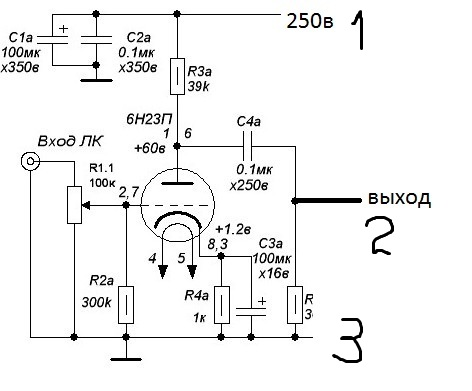

Цитата (sileron) питания и выход я верно подрисовал?
Правильно.

Переменик R1 я ставил 20ком.
поправил vadim-life - Пн, 15.04.2013, 22:47 |
|
| | Пн, 15.04.2013, 22:40 | Сообщение # 192
|
vadim-life Пользователи Активность: 63

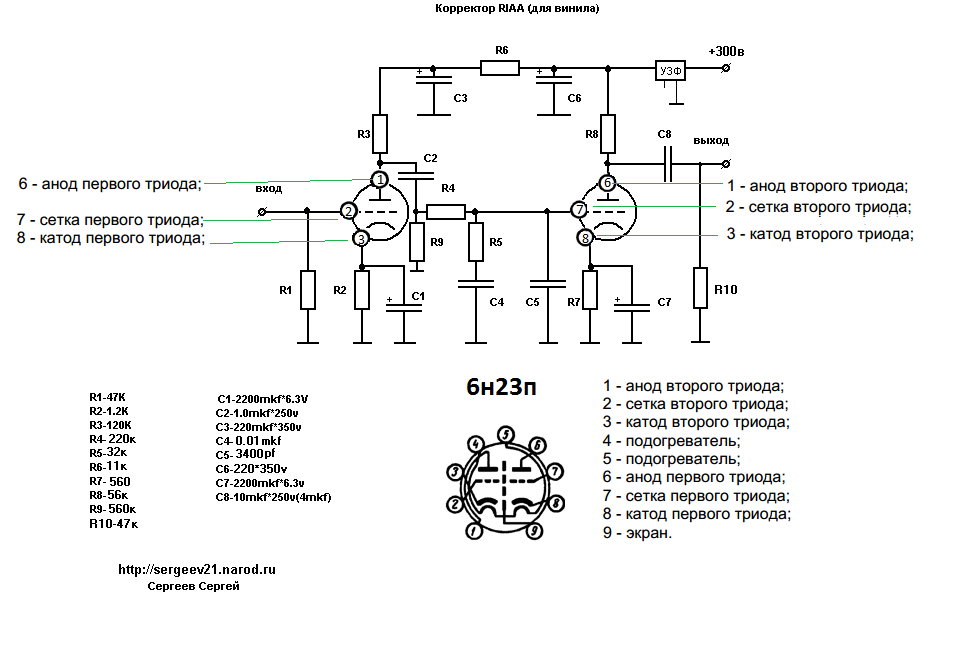

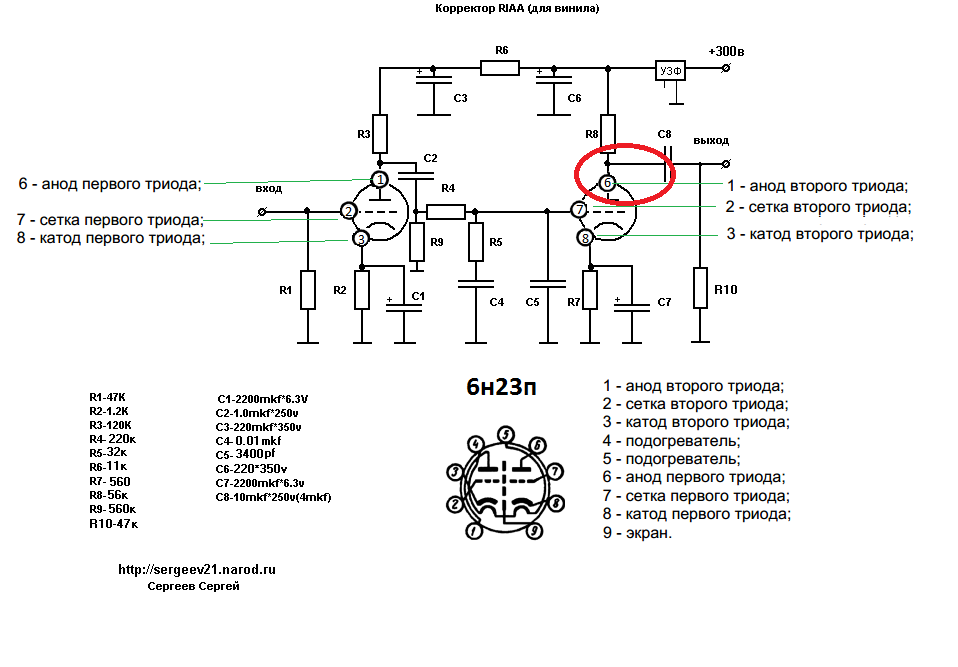

| Цитата (sileron) а твой предуселитель
Только он немой, это я выдернул из однотакта.  И весьма удачно.
поправил vadim-life - Пн, 15.04.2013, 22:51 |
|
| | Вт, 16.04.2013, 16:56 | Сообщение # 193
|
sileron Пользователи Активность: 265
| поставил дроссель 10гн и кандер на 220мкф на питание.
все ровно фонит, что за хрен?????
вот этот фон
---------------------------------------------
накал постоянкой 4700мкф
поправил sileron - Вт, 16.04.2013, 16:57 |
|
| | Вт, 16.04.2013, 17:24 | Сообщение # 194
|
Gamzan Друзья Активность: 1327
| sileron, сдается мне, что это не из-за питания. По ходу, это или наводки (правильно заэкранировал провода?), или земля петляет
|
|
| | Вт, 16.04.2013, 19:28 | Сообщение # 195
|
sileron Пользователи Активность: 265
| Gamzan, вся земля в 1ой точке, Цитата (Gamzan) (правильно заэкранировал провода?)
это как? провода вообще сами экранированы кроме, красным выделено.
|
|
| | Вт, 16.04.2013, 19:37 | Сообщение # 196
|
Gamzan Друзья Активность: 1327
| В первую очередь - входные. От вертушки. И чем короче - тем лучше, пока это все у тебя еще на соплях. Потом - межблочные, между корректором и усилителем. Я видел, у тебя там регулятор громкости висит на стропах от парашюта , укороти их как можно сильнее.
|
|
| | Вт, 16.04.2013, 19:48 | Сообщение # 197
|
sileron Пользователи Активность: 265
| Gamzan, от винила дополнительная земля идет, ее лучше куда заземлять на корректор?, или на усилитель? или все 3 вещи соединять (от винила к корректору, а от корректора к усилителю)?
|
|
| | Вт, 16.04.2013, 19:53 | Сообщение # 198
|
Gamzan Друзья Активность: 1327

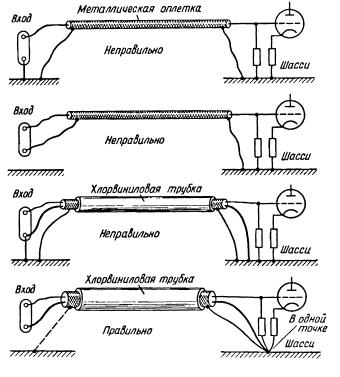

| Никаких дополнительных земель! только через кабель! как показано.
|
|
| | Вт, 16.04.2013, 20:05 | Сообщение # 199
|
sileron Пользователи Активность: 265
| ты наверно не понял, от винила идут 2 выхода (тюльпаны) и между ними еще 1н провод(земляной), как мне сказал бывший продавец он должен вешаться на землю усилителя, а как мне его повесить? на усь или на корректор или на то и то? без него фонит сильнее. вешал и туда и туда фон меньше вмести не пробовал. Добавлено (16.04.2013, 20:05)
---------------------------------------------
у бывшего продавца фона не было, он эту землю вешал на землю тюльпана 1го канала, корректор у него встроен был в усь транзисторный до 90х годов усь.
|
|
| | Вт, 16.04.2013, 20:33 | Сообщение # 200
|
Gamzan Друзья Активность: 1327
| У тебя в тюльпане два провода. Один сигнальный, второй земляной. Все это хозяйство в экранирующем чулке. Два тюльпана - два сигнальных, два земляных и два чулка. Земля с вертушки идет по земляным проводам, а чулок сидит на земле только со стороны корректора. Точно так же и между корректором и усилком. А потом уже с дополнительной землей играться.
|
|
