Форум по электронике » ЭЛЕКТРОНИКА » МЕТАЛЛОИСКАТЕЛИ » Помогите с настройкой катушек Volksturm S (Помогите с настройкой катушек Volksturm S.)

Помогите с настройкой катушек Volksturm S

Чт, 14.06.2012, 13:42 | Сообщение # 11

феска

Друзья

Активность: 3627

читайте фак и по пунктом все делайте там все написана какая у вас частота??

Вс, 17.06.2012, 12:54 | Сообщение # 12

ART_GR

Пользователи

Активность: 27

У меня на плате не припаяно: 2 конденсатора C?. Это ведь для катушек. По мимо этого есть 1 резистор R? это для чего ?
И неужели такой проблемы как у меня не было sad

Вс, 17.06.2012, 13:00 | Сообщение # 13

радиолюбитель

Друзья

Активность: 625

ART_GR, С? это фильтрующие конденсаторы по 0,1-1 мкФ! R? для переворота сигнала! Вам как бы они сто лет не нужны! Получается что они роли не играют а у вас ситуация при которой вы не читая фак и делая всё по нему не можете добится результата!
Тесьор на переменном напряжении к концам катушки, а конденсатор последовательно с катушкой! И ничего сложного!
Что я по другому сказал?
вот как в факе написано
8. Подключаем одну из катушек к разъёму ТХ последовательно через конденсатор 0,1 мкф, и к концам катушки подключаем тестор или осциллограф и меряем напряжение (ПЕРЕМЕННОЕ) на ней! (Разные способы поиска резонанса)
И добавляя сперва по 10 нан добиваемся максимального напряжения! Если оно падает то меняем 0,1 мкф на 50-60 нан (0,05 мкф) и также по 10 нан добавляем до максимума! После добавляем по 500 пик - 5 нан до максимума и когда он достигнут вы настроили катушку в резонанс!
Повторите всё то же самое со второй катушкой!
Только начинайте с конденсатора 0,06 мкФ

Вс, 17.06.2012, 13:03 | Сообщение # 14

радиолюбитель

Друзья

Активность: 625

Quote (ART_GR)

Короче, сейчас главный вопрос в том почему у меня ПОСТОЯННЫЙ ток на катушке TX , как сделать переменный? От чего это завесит?

Там есть и постоянная составляющая и переменная! Через конденсатор включённый последовательно пройдёт только переменная составляющая и ближе к резонансу будет больше напряжение, потом пик в резонансе и опять спад! Находите пик и вот оно счастье!

Вс, 17.06.2012, 17:32 | Сообщение # 15

ART_GR

Пользователи

Активность: 27

Эм

. Я читал FAQ. Проблема в том что я подключаю + и - к проводу 1 и 2. Меряю БЕЗ КОНДЕНСАТОРОВ НА ПЕРЕМЕННОМ ТОКЕ (Параллельно) . У меня показывает 0,7 вольт. Теперь когда я меняю местами + и - то показывает 0. Ведь такого не должно быть, да ? Должно показывать одно и тоже несмотря на то что я меняю + и -.
Чисто на катушку идет 4 вольта.
Теперь я подключаю конденсатор на 100 n (последовательно). Через него не идет ток. Я даже языком пробовал.

Прикрепления: 9871515.jpg (59.5 Kb) · 3373956.jpg (81.1 Kb)

поправил ART_GR - Вс, 17.06.2012, 17:36

Вс, 17.06.2012, 18:18 | Сообщение # 16

радиолюбитель

Друзья

Активность: 625

ART_GR, Во первых кабель должен быть экранированный!
Во вторых где ваш конденсатор???

Вс, 17.06.2012, 18:28 | Сообщение # 17

радиолюбитель

Друзья

Активность: 625

http://elwo.ru/forum/6-215-19205-16-1336060835
Обратите внимание где расположенны конденсаторы!

Вс, 24.06.2012, 17:23 | Сообщение # 18

ART_GR

Пользователи

Активность: 27

Люди. У меня уже нет сил. Я собрал Volksturm Sm+Geb. Звук есть. На касание реагирует. А ток на катушку ТХ не идет. Если я выложу фотки может поможете. Или без них знаете ответ.

Вс, 24.06.2012, 17:34 | Сообщение # 19

феска

Друзья

Активность: 3627

ART_GR, тему резонанс будет читали)), частоту мерете какая, на выходе ключей такая же, укрлько на разьеме без катушек

Вс, 24.06.2012, 18:20 | Сообщение # 20

ART_GR

Пользователи

Активность: 27

Я уже отчаялся и собрал более хороший Volksturm Sm+Geb. У меня опять не работает. Говорю же не идет ток на TX. Вообще никакой. Все остальное вроде бы в порядке.

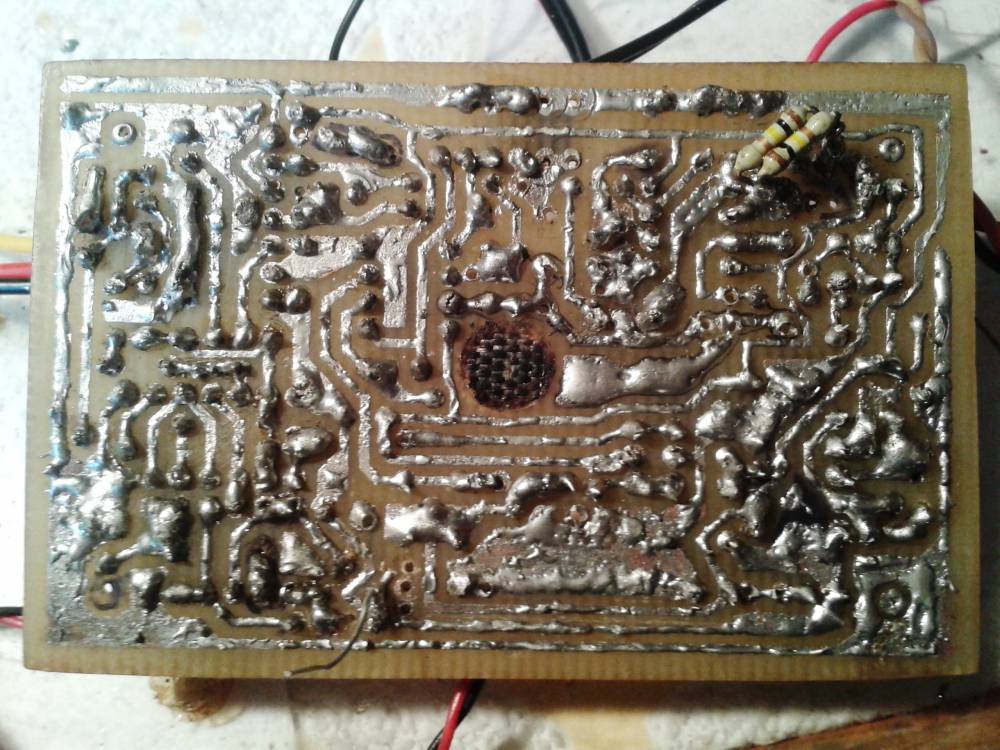

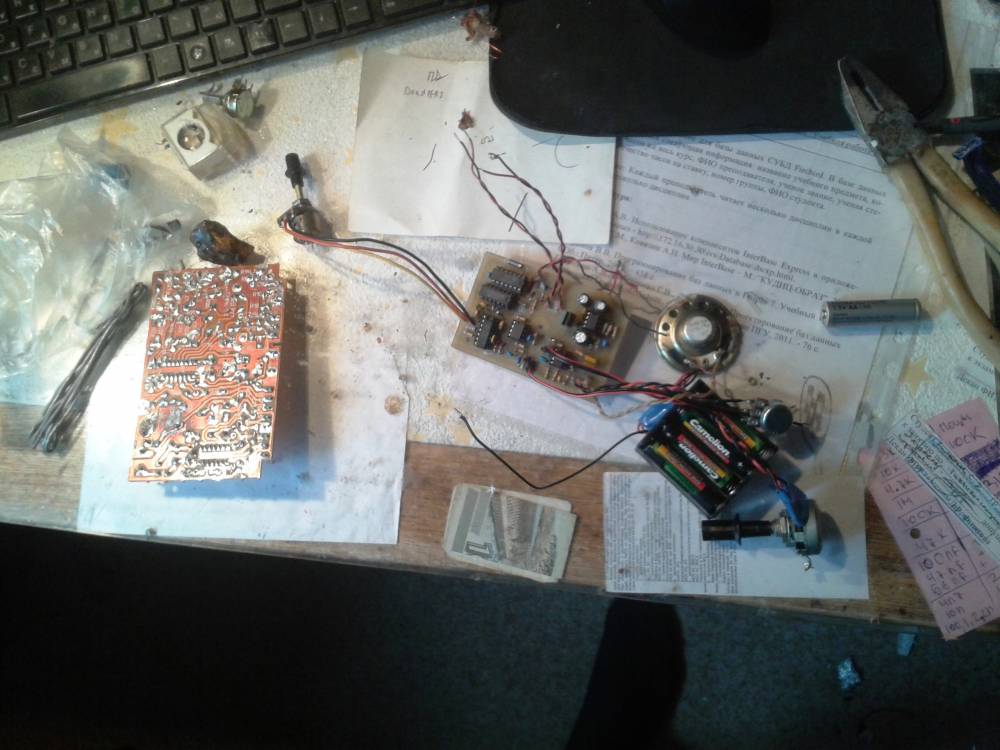

Прикрепления: 4234008.jpg (130.6 Kb) · 3184553.jpg (103.2 Kb) · 9901411.jpg (82.7 Kb)
